1.3.9 3つのUniversal ReplicatorサイトとShadowImageの組み合わせ

背景

3つのUniversal Replicator(UR)サイトでのShadowImage(SI)を組み合わせる場合の構成例を示します。

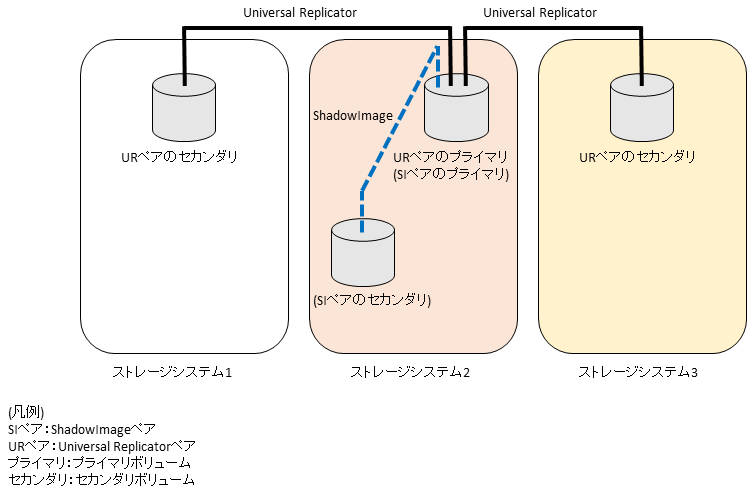

3DCマルチターゲット構成での、URのプライマリボリュームとSIのプライマリボリューム共有時のペアの構成例

[図データ]

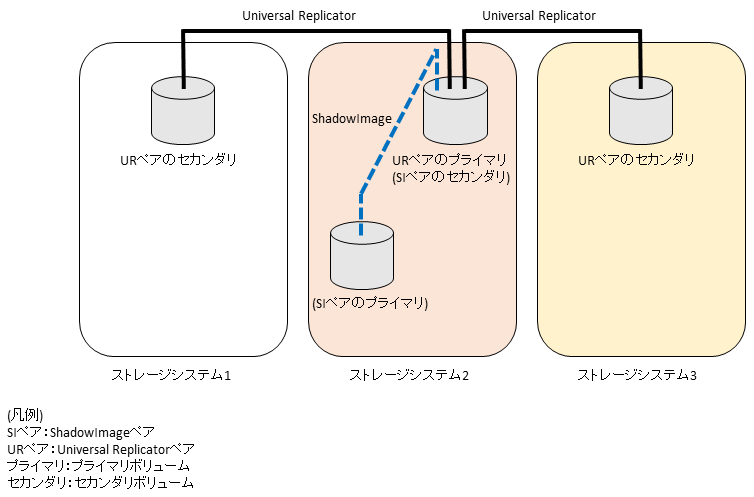

3DCマルチターゲット構成での、URのプライマリボリュームとSIのセカンダリボリューム共有時のペアの構成例

[図データ]

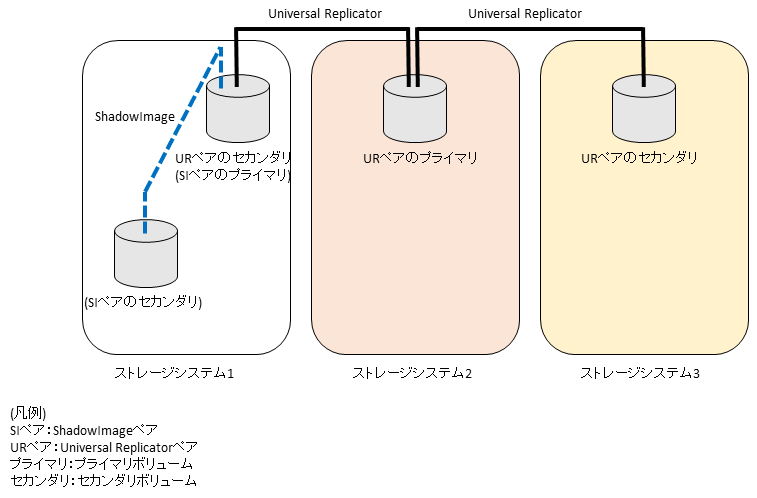

3DCマルチターゲット構成での、URのセカンダリボリュームとSIのプライマリボリューム共有時のペアの構成例

[図データ]

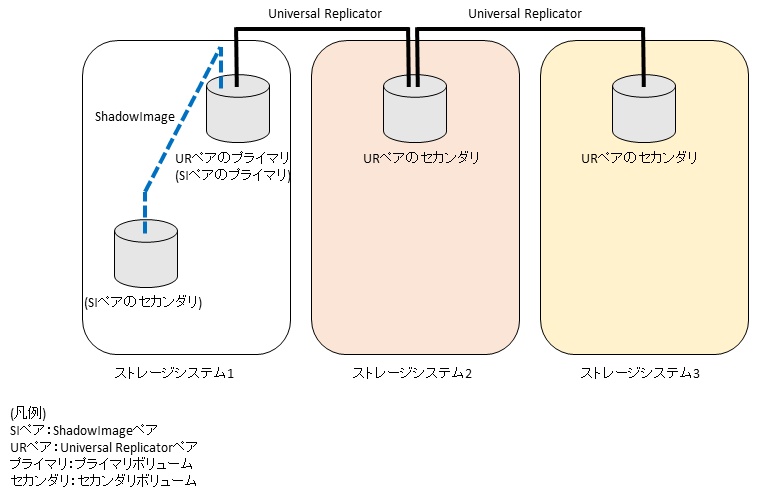

3DCカスケード構成での、正サイト(ストレージシステム1)のURのプライマリボリュームとSIのプライマリボリューム共有時のペアの構成例

[図データ]

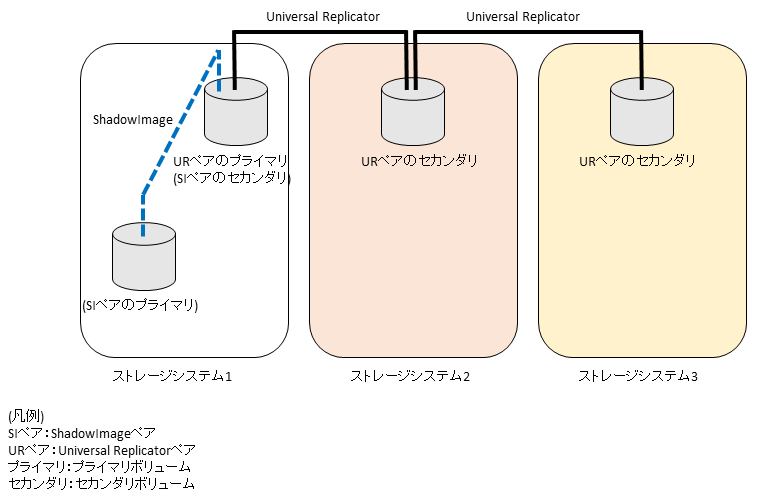

3DCカスケード構成での、正サイト(ストレージシステム1)のURのプライマリボリュームとSIのセカンダリボリューム共有時のペアの構成例

[図データ]

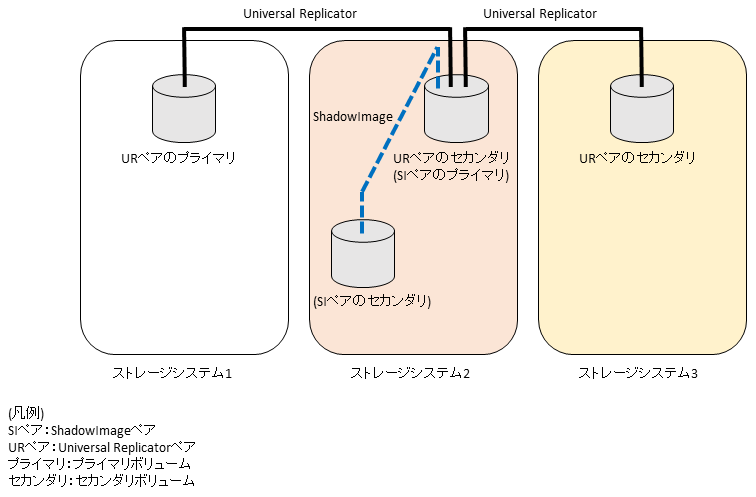

3DCカスケード構成での、中間サイト(ストレージシステム2)のURのセカンダリボリュームとSIのプライマリボリューム共有時のペアの構成例

[図データ]

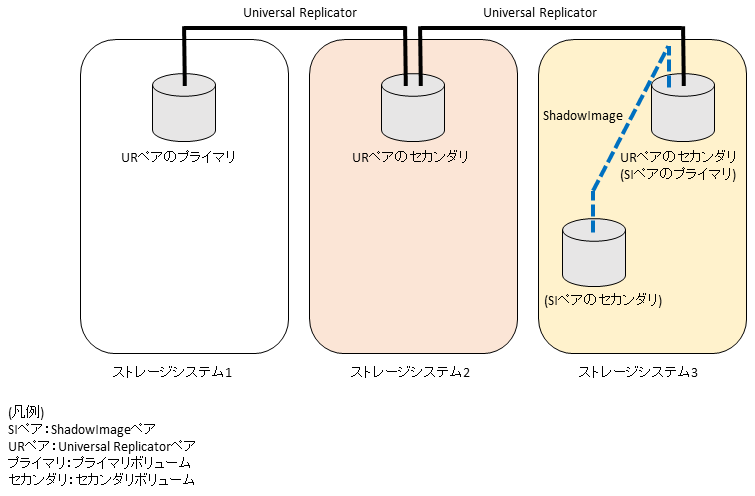

3DCカスケード構成での、副サイト(ストレージシステム3)のURのセカンダリボリュームとSIのプライマリボリューム共有時のペアの構成例

[図データ]

デルタリシンクを用いる3DCマルチターゲット構成での、URの各ボリュームとSIのプライマリボリューム共有時のペアの構成例

[図データ]

デルタリシンクを用いる3DCマルチターゲット構成での、URのプライマリボリュームとSIのセカンダリボリューム、URのセカンダリボリュームとSIのプライマリボリューム共有時のペアの構成例

[図データ]

デルタリシンクを用いる3DCカスケード構成での、URの各ボリュームとSIのプライマリボリューム共有時のペアの構成例

[図データ]

デルタリシンクを用いる3DCカスケード構成での、URのプライマリボリュームとSIのセカンダリボリューム、URのセカンダリボリュームとSIのプライマリボリューム共有時のペアの構成例

[図データ]
〈この項の構成〉

(1) 3DCマルチターゲット構成でのShadowImage操作の可否

3DCマルチターゲット構成でUniversal ReplicatorShadowImageを共有した場合のShadowImage操作の可否を示します。

Universal Replicatorのプライマリボリュームと、ShadowImageのプライマリボリュームを共有した場合のShadowImage操作の可否を次に示します。

URペア状態

(プライマリ:X)

URペア状態

(プライマリ:Y)

ShadowImage操作

ペアの

作成

ペアの

分割

ペアの

中断

ペアの

解除

ペアの再同期

Normal Copy

Quick Resync

Reverse Copy

Quick Restore

PAIR

PAIR

×

×

COPY

×

×

PSUS/PSUE

×

×

COPY

COPY

×

×

PSUS/PSUE

×

×

PSUS/PSUE

PSUS/PSUE

×

(凡例)

○:操作できる

×:操作できない

Universal Replicatorのプライマリボリュームと、ShadowImageのセカンダリボリュームを共有した場合のShadowImage操作の可否を次に示します。

URペア状態

(プライマリ:X)

URペア状態

(プライマリ:Y)

ShadowImage操作

ペアの

作成

ペアの

分割

ペアの

中断

ペアの

解除

ペアの再同期

Normal Copy

Quick Resync

Reverse Copy

Quick Restore

PAIR

PAIR

×

×

×

×

×

×

COPY

×

×

×

×

×

×

PSUS/PSUE

×

×

×

×

×

×

COPY

COPY

×

×

×

×

×

×

PSUS/PSUE

×

×

×

×

×

×

PSUS/PSUE

PSUS/PSUE

×

×

(凡例)

○:操作できる

×:操作できない

Universal Replicatorのセカンダリボリュームと、ShadowImageのプライマリボリュームを共有した場合のShadowImage操作の可否を次に示します。

URペア状態

(セカンダリ)

ShadowImage操作

ペアの

作成

ペアの

分割

ペアの

中断

ペアの

解除

ペアの再同期

Normal Copy

Quick Resync

Reverse Copy

Quick Restore

PAIR

×

×

COPY

×

×

PSUS/PSUE

×

(凡例)

○:操作できる

×:操作できない

(2) 3DCカスケード構成でのShadowImage操作の可否

3DCカスケード構成でUniversal ReplicatorShadowImageを共有した場合のShadowImage操作の可否を示します。

Universal Replicatorの正サイト(ストレージシステム1)のプライマリボリュームと、ShadowImageのプライマリボリュームを共有した場合のShadowImage操作の可否を次に示します。

URペア状態

(プライマリ)

ShadowImage操作

ペアの

作成

ペアの

分割

ペアの

中断

ペアの

解除

ペアの再同期

Normal Copy

Quick Resync

Reverse Copy

Quick Restore

PAIR

×

×

COPY

×

×

PSUS/PSUE

×

(凡例)

○:操作できる

×:操作できない

Universal Replicatorの正サイト(ストレージシステム1)のプライマリボリュームと、ShadowImageのセカンダリボリュームを共有した場合のShadowImage操作の可否を次に示します。

URペア状態

(プライマリ)

ShadowImage操作

ペアの

作成

ペアの

分割

ペアの

中断

ペアの

解除

ペアの再同期

Normal Copy

Quick Resync

Reverse Copy

Quick Restore

PAIR

×

×

×

×

×

×

COPY

×

×

×

×

×

×

PSUS/PSUE

×

×

(凡例)

○:操作できる

×:操作できない

Universal Replicatorの中間サイト(ストレージシステム2)のセカンダリボリューム、およびプライマリボリュームと、ShadowImageのプライマリボリュームを共有した場合のShadowImage操作の可否を次に示します。

URペア状態

(セカンダリ)

URペア状態

(プライマリ)

ShadowImage操作

ペアの

作成

ペアの

分割

ペアの

中断

ペアの

解除

ペアの再同期

Normal Copy

Quick Resync

Reverse Copy

Quick Restore

PAIR

PAIR

×

×

COPY

×

×

PSUS/PSUE

×

×

COPY

COPY

×

×

PSUS/PSUE

×

×

PSUS/PSUE

PSUS/PSUE

×

(凡例)

○:操作できる

×:操作できない

Universal Replicatorの副サイト(ストレージシステム3)のセカンダリボリュームと、ShadowImageのプライマリボリュームを共有した場合のShadowImage操作の可否を次に示します。

URペア状態

(セカンダリ)

ShadowImage操作

ペアの

作成

ペアの

分割

ペアの

中断

ペアの

解除

ペアの再同期

Normal Copy

Quick Resync

Reverse Copy

Quick Restore

PAIR

×

×

COPY

×

×

PSUS/PSUE

×

(凡例)

○:操作できる

×:操作できない

(3) デルタリシンクを用いる3DCマルチターゲット構成でのShadowImage操作の可否

デルタリシンクを用いる3DCマルチターゲット構成でUniversal ReplicatorShadowImageを共有した場合のShadowImage操作の可否を示します。

Universal Replicatorのセカンダリボリューム、およびデルタリシンク用ペアのセカンダリボリュームと、ShadowImageのプライマリボリュームを共有した場合のShadowImage操作の可否を次に示します。

URペア状態

(セカンダリ)

デルタリシンク用URペア状態

ShadowImage操作

ペアの

作成

ペアの

分割

ペアの

中断

ペアの

解除

ペアの再同期

Normal Copy

Quick Resync

Reverse Copy

Quick Restore

PAIR

HOLD/ HLDE

×

×

COPY

HOLD/ HLDE

×

×

PSUS/PSUE

HOLD/ HLDE

×

×

(凡例)

○:操作できる

×:操作できない

Universal ReplicatorのプライマリボリュームとShadowImageのプライマリボリューム、またはUniversal ReplicatorのプライマリボリュームとShadowImageのセカンダリボリュームを共有した場合のShadowImage操作の可否は「(1) 3DCマルチターゲット構成でのShadowImage操作の可否」を参照してください。

(4) デルタリシンクを用いる3DCカスケード構成でのShadowImage操作の可否

デルタリシンクを用いる3DCカスケード構成でUniversal ReplicatorShadowImageを共有した場合のShadowImage操作の可否を示します。

Universal Replicatorの正サイト(ストレージシステム1)プライマリボリューム、およびデルタリシンク用ペアのセカンダリボリュームを、ShadowImageのプライマリボリュームと共有した場合のShadowImage操作の可否を次に示します。

URペア状態

(プライマリ)

デルタリシンク用URペア状態

ShadowImage操作

ペアの

作成

ペアの

分割

ペアの

中断

ペアの

解除

ペアの再同期

Normal Copy

Quick Resync

Reverse Copy

Quick Restore

PAIR

HOLD/ HLDE

×

×

COPY

HOLD/ HLDE

×

×

PSUS/PSUE

HOLD/ HLDE

×

×

(凡例)

○:操作できる

×:操作できない

Universal Replicatorの正サイト(ストレージシステム1)プライマリボリューム、およびデルタリシンク用ペアのセカンダリボリュームを、ShadowImageのセカンダリボリュームと共有した場合のShadowImage操作の可否を次に示します。

URペア状態

(プライマリ)

デルタリシンク用URペア状態

ShadowImage操作

ペアの

作成

ペアの

分割

ペアの

中断

ペアの

解除

ペアの再同期

Normal Copy

Quick Resync

Reverse Copy

Quick Restore

PAIR

HOLD/ HLDE

×

×

×

×

×

×

×

COPY

HOLD/ HLDE

×

×

×

×

×

×

×

PSUS/PSUE

HOLD/ HLDE

×

×

×

×

×

×

×

(凡例)

○:操作できる

×:操作できない

Universal Replicatorの副サイト(ストレージシステム3)セカンダボリューム、およびデルタリシンク用ペアのセカンダリボリュームを、ShadowImageのプライマリボリュームと共有した場合のShadowImage操作の可否を次に示します。

URペア状態

(セカンダリ)

デルタリシンク用URペア状態

ShadowImage操作

ペアの

作成

ペアの

分割

ペアの

中断

ペアの

解除

ペアの再同期

Normal Copy

Quick Resync

Reverse Copy

Quick Restore

PAIR

HOLD/ HLDE

×

×

COPY

HOLD/ HLDE

×

×

PSUS/PSUE

HOLD/ HLDE

×

×

(凡例)

○:操作できる

×:操作できない
