1.5.17 コンシステンシーグループを指定したShadowImageペアの分割機能
コンシステンシーグループ指定ペア分割機能について説明します。
(1) コンシステンシーグループを指定したShadowImageペアの分割機能とは

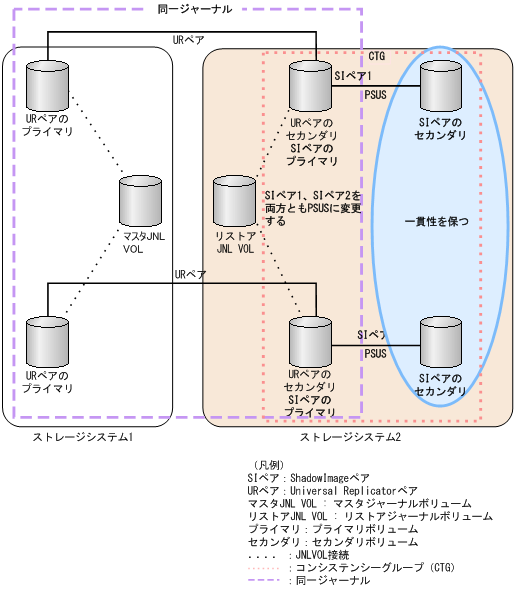

複数のShadowImageペア(SIペア)を同一のコンシステンシーグループID(CTG ID)に設定してペアを作成し、コンシステンシーグループ指定ペア分割機能を使うことで、SIペアの複数のセカンダリボリュームの一貫性を維持できます。SIペアのプライマリボリュームが、Universal Replicatorペア(URペア)またはTrueCopyペア(TCペア)のセカンダリボリュームと共有してペアを複数作成する場合にも、SIペアの複数のセカンダリボリュームの一貫性を維持できます。次の図に、SIペアとURペアを連携させた場合の、コンシステンシーグループ指定ペア分割機能について示します。

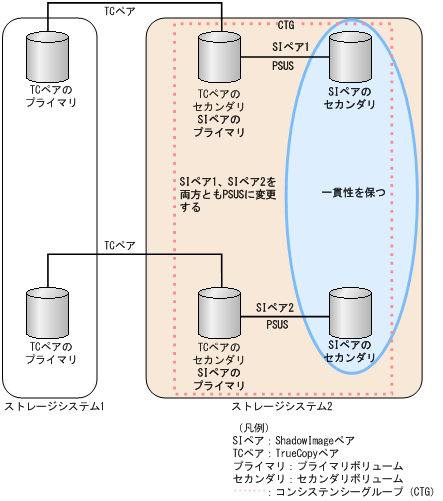

次の図に、SIペアとTCペアを連携させた場合の、コンシステンシーグループ指定ペア分割機能について示します。
ShadowImageが、Universal ReplicatorおよびTrueCopyとペアを共有している場合の、コンシステンシーグループ指定ペア分割機能の実行可否について、次の表に示します。
複数の共有ペア(ShadowImageプライマリボリュームと共有ボリューム) |
複数の共有ペアの状態(同一) |
コンシステンシーグループ指定ペア分割機能実行可否 |
---|---|---|
Universal Replicator(副) |
COPY |
× |
PAIR |
○ |
|
PSUS |
○ |
|
TrueCopy(副) |
COPY |
× |
PAIR |
○ |
|
PSUS |
○ |
- (凡例)
-
○:実行できる
×:実行できない
- 注意
-
以下の構成の場合は、SIペアの複数のセカンダリボリュームの一貫性を維持できません。
-
SIペアのプライマリボリュームが、URペアまたはTCペアのセカンダリボリュームと共有している複数のURペアのペア状態が同一でない構成。
-
SIペアのプライマリボリュームが、URペアのセカンダリボリュームと共有する場合で、URペアが登録されているジャーナルが同一でない構成。
-
SIペアのプライマリボリュームがURペアのセカンダリボリュームと共有する場合で、ペア状態がPAIR、COPY(PD)/COPY以外のSIペアがコンシステンシーグループに含まれている。
-
(2) コンシステンシーグループを指定したShadowImageペアの分割機能操作の流れ
背景
RAID Managerでペアを作成してStorage Navigatorからペア操作を実行した場合、コンシステンシーグループ指定ペア分割オプションは無効となります。つまり、コンシステンシーグループ指定ペア分割操作は、すべてのペア操作が RAID Managerを使用して実行されたときだけ正しく実行します。
コンシステンシーグループ指定ペア分割操作の流れを次に示します。
操作手順
-
コンシステンシーグループ指定ペア分割機能を使用して分割するShadowImageペアへのコンシステンシーグループを定義してください。
-
コンシステンシーグループ指定ペア分割オプションを指定して、ペアを作成してください。
-
コンシステンシーグループ内のSIペアのペア状態がすべてPAIRまたはCOPY(PD)/COPYであることを確認してください。
-
コンシステンシーグループ内のペアを分割してください。それらのペアは同時に分割されます。
