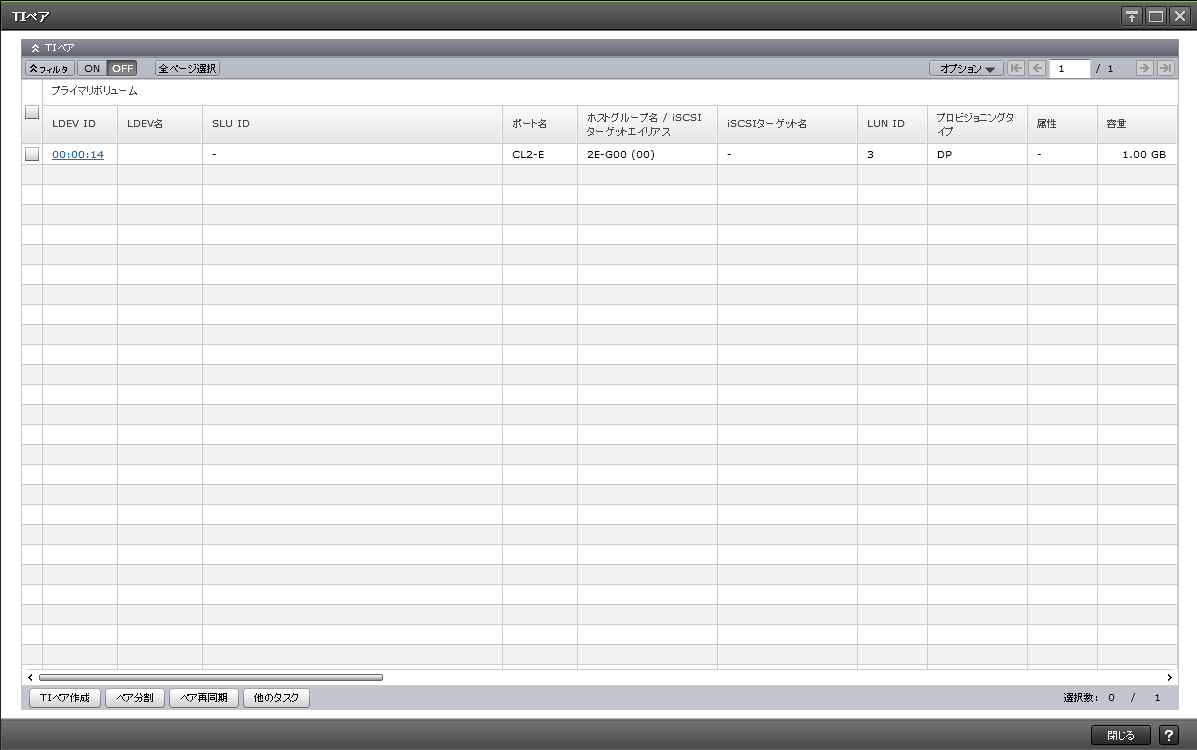

2.13.12 [TIペア]画面
![]() |
[TIペア]テーブル
-
テーブル
項目
説明
プライマリボリューム
プライマリボリュームに関する情報が表示されます。
-
[LDEV ID]:プライマリボリュームのLDEV IDが表示されます。
-
[LDEV名]:プライマリボリュームのLDEV名が表示されます。
-
[SLU ID]:プライマリボリュームにSLU属性が設定されている場合、SLU IDが表示されます。SLU属性が設定されていない場合は、[‐]が表示されます。
-
[ポート名]:プライマリボリュームに設定されたLUNパスのポート名が表示されます。
パスが定義されていない場合は、空白が表示されます。
-
[ホストグループ名/iSCSIターゲットエイリアス]:プライマリボリュームに設定されたLUNパスのホストグループ名およびiSCSIターゲットエイリアスと、それぞれのIDが表示されます。
パスが定義されていない場合は、空白が表示されます。
-
[iSCSIターゲット名]:プライマリボリュームのiSCSIターゲット名が表示されます。
パスが定義されていない場合は、空白が表示されます。
-
[LUN ID]:プライマリボリュームに設定されたLUNパスのLUN IDが表示されます。
パスが定義されていない場合は、空白が表示されます。
-
[プロビジョニングタイプ]:プライマリボリュームの種別が表示されます。
プロビジョニングの種類
-
[Basic]:内部ボリュームです。
-
[DP]:DP-VOLです。
-
[外部ボリューム]:外部ボリュームです。
-
-
[属性]:プライマリボリュームの属性が表示されます。
-
[容量]:プライマリボリュームの容量が表示されます。
-
[CLPR]:プライマリボリュームのCLPR IDが表示されます。
-
[暗号化]:プライマリボリュームの暗号化の情報が表示されます。
-
[有効]:プライマリボリュームのLDEVが属するパリティグループの暗号化が有効になっています。または、暗号化が有効なプールボリュームのプールに関連付けられた仮想ボリュームです。
-
[無効]:プライマリボリュームのLDEVが属するパリティグループの暗号化が無効になっています。または、暗号化が無効なプールボリュームのプールに関連付けられた仮想ボリュームです。
-
[混在]:プライマリボリュームのLDEVが属するプールに、次のどれか2つ以上が含まれている場合に表示されます。
・暗号化が有効なボリューム
・暗号化が無効なボリューム
・外部ボリューム
注意:混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、[暗号化]が[有効]または[無効]のLDEVを使用してください。
-
[‐]:外部ボリュームです。
Dynamic Provisioningの仮想ボリュームの場合は、LDEVが属するプールが外部ボリュームまたは閉塞しています。
-
-
[容量削減]:プライマリボリュームの容量削減機能の情報が表示されます。
-
[圧縮]:圧縮機能を使用します。
-
[重複排除および圧縮]:重複排除機能および圧縮機能を使用します。
-
[無効]:容量削減機能を使用しません。
-
-
[T10 PI]:プライマリボリュームの、T10 PI属性の情報が表示されます。
-
[有効]:プライマリボリュームのT10 PI属性が有効になっています。
-
[無効]:プライマリボリュームのT10 PI属性が無効になっています。
-
-
[仮想ストレージマシン]:プライマリボリュームの、仮想ストレージマシンのモデルとシリアル番号が表示されます。
-
[仮想LDEV ID]:プライマリボリュームの仮想LDEV IDが表示されます。
-
[仮想デバイス名]:プライマリボリュームの仮想デバイス名が表示されます。
仮想デバイス名は、仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性を組み合わせた形式で表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性のうち、設定済みの項目だけが表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性を設定していない場合は、空白が表示されます。仮想CVS属性を設定している場合は、[CVS]が末尾に追加されます。
-
[仮想SSID]:プライマリボリュームの仮想SSIDが表示されます。仮想SSIDが設定されていない場合は、空白が表示されます。
スナップショットグループ
スナップショットグループ名が表示されます。
状態
ペアの状態が表示されます。
各ペアの状態については2.3.7 Thin Imageペア状態の定義を参照してください。
スナップショット取得時刻
スナップショットデータを取得した日時が表示されます。
スナップショットSLU ID
スナップショットデータにSLU属性が設定されている場合、SLU IDが表示されます。SLU属性が設定されていない場合は、[‐]が表示されます。
セカンダリボリューム
セカンダリボリュームに関する情報が表示されます。
-
[LDEV ID]:セカンダリボリュームのLDEV IDが表示されます。
-
[LDEV名]:セカンダリボリュームのLDEV名が表示されます。
-
[ポート名]:セカンダリボリュームに設定されたLUNパスのポート名が表示されます。
パスが定義されていない場合は、空白が表示されます。
-
[ホストグループ名/iSCSIターゲットエイリアス]:セカンダリボリュームに設定されたLUNパスのホストグループ名およびiSCSIターゲットエイリアスと、それぞれのIDが表示されます。
パスが定義されていない場合は、空白が表示されます。
-
[iSCSIターゲット名]:セカンダリボリュームのiSCSIターゲット名が表示されます。
パスが定義されていない場合は、空白が表示されます。
-
[LUN ID]:セカンダリボリュームに設定されたLUNパスのLUN IDが表示されます。
パスが定義されていない場合は、空白が表示されます。
-
[属性]:セカンダリボリュームの属性が表示されます。
-
[容量]:セカンダリボリュームの容量が表示されます。
-
[CLPR]:セカンダリボリュームのCLPR IDが表示されます。
-
[暗号化]:セカンダリボリュームの暗号化の情報が表示されます。
-
[有効]:セカンダリボリュームのLDEVが属するパリティグループの暗号化が有効になっています。または、暗号化が有効なプールボリュームのプールに関連付けられた仮想ボリュームです。
-
[無効]:セカンダリボリュームのLDEVが属するパリティグループの暗号化が無効になっています。または、暗号化が無効なプールボリュームのプールに関連付けられた仮想ボリュームです。
-
[混在]:セカンダリボリュームのLDEVが属するプールに、次のどれか2つ以上が含まれている場合に表示されます。
・暗号化が有効なボリューム
・暗号化が無効なボリューム
・外部ボリューム
注意:混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、[暗号化]が[有効]または[無効]のLDEVを使用してください。
-
[‐]:外部ボリュームまたはマイグレーションボリュームです。
Dynamic Provisioningの仮想ボリュームの場合は、LDEVが属するプールが外部ボリュームまたは閉塞しています。
-
-
[容量削減]:セカンダリボリュームの容量削減機能の情報が表示されます。
-
[圧縮]:圧縮機能を使用します。
-
[重複排除および圧縮]:重複排除機能および圧縮機能を使用します。
-
[無効]:容量削減機能を使用しません。
-
-
[T10 PI]:セカンダリボリュームの、T10 PI属性の情報が表示されます。
-
[有効]:セカンダリボリュームのT10 PI属性が有効になっています。
-
[無効]:セカンダリボリュームのT10 PI属性が無効になっています。
-
-
[仮想ストレージマシン]:セカンダリボリュームの、仮想ストレージマシンのモデルとシリアル番号が表示されます。
-
[仮想LDEV ID]:セカンダリボリュームの仮想LDEV IDが表示されます。
-
[仮想デバイス名]:セカンダリボリュームの仮想デバイス名が表示されます。
仮想デバイス名は、仮想エミュレーションタイプ、仮想LUSEボリューム数、および 仮想CVS属性を組み合わせた形式で表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性のうち、設定済みの項目だけが表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性を設定していない場合は、空白が表示されます。仮想CVS属性を設定している場合は、[CVS]が末尾に追加されます。
-
[仮想SSID]:セカンダリボリュームの仮想SSIDが表示されます。仮想SSIDが設定されていない場合は、空白が表示されます。
プール名(ID)
プール名とIDが表示されます。
プール暗号化
プールの暗号化の情報が表示されます。
-
[有効]:暗号化が有効なプールボリュームによって作成されたプールです。
-
[無効]:暗号化が無効なプールボリュームによって作成されたプールです。
-
[混在]:プールボリュームに次のどれか2つ以上を指定した場合に表示されます。
-
暗号化が有効なボリューム
-
暗号化が無効なボリューム
-
外部ボリューム
注意:混在している状態のプールではデータの暗号化が保証されません。データの暗号化を管理したい場合は、[プール暗号化]が[有効]または[無効]のプールを使用してください。
-
-
[‐]:外部ボリュームで作成されたプールまたは閉塞しているプールです。
CTG ID
コンシステンシーグループIDが表示されます。
ミラーユニット
ミラーユニット番号が表示されます。
カスケード
カスケードペアを作成できるかどうかが表示されます。
-
[有効]:カスケードペアを作成できます。
-
[無効]:カスケードペアを作成できません。
タイプ
ペアタイプが表示されます。
-
[スナップショット]スナップショット属性のペアです。
-
[クローン]:クローン属性のペアです。
トポロジID
トポロジIDが表示されます。トポロジIDでは、ミラーユニットを基点にしたペアの階層を表示しています。トポロジIDは、ルートボリュームのLDEV IDとミラーユニットを組み合わせた形式で表示されます。
階層
ルートボリュームを基点にしたペアの階層が表示されます。
-
-
ボタン
項目
説明
TIペア作成
[TIペア作成]画面が表示されます。
ペア分割
[ペア分割]画面が表示されます。
ペア再同期
[ペア再同期]画面が表示されます。
セカンダリボリューム割り当て※
[セカンダリボリューム割り当て]画面が表示されます。
セカンダリボリューム削除※
[セカンダリボリューム削除]画面が表示されます。
ペア削除※
[ペア削除]画面が表示されます。
ペア一致率参照※
[ペア一致率参照]画面が表示されます。
ペアプロパティ参照※
[ペアプロパティ参照]画面が表示されます。
テーブル情報出力※
テーブル情報を出力させる画面が表示されます。
- 注※
[他のタスク]ボタンをクリックすると表示されます。
