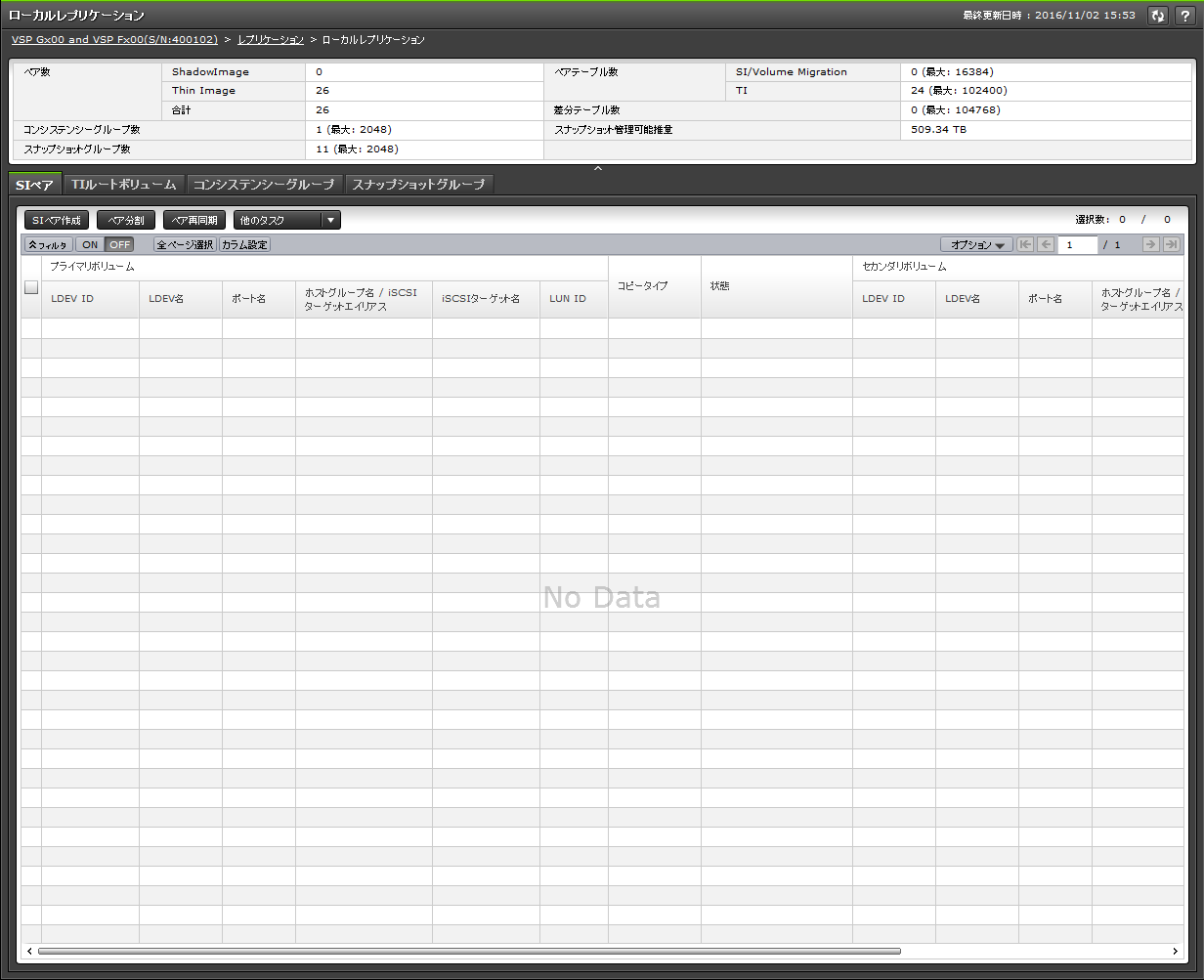

1.9.2　［ローカルレプリケーション］画面

• サマリ

• ［SIペア］タブ

• ［TIルートボリューム］タブ

• ［コンシステンシーグループ］タブ

• ［スナップショットグループ］タブ

サマリ

注※

［スナップショット管理可能推量］とは、Thin ImageプールとThin Imageペアが使用しているシェアドメモリ領域を差し引いた、残りのシェアドメモリ容量を使用して作成できるThin Imageペア容量の見積もりです。［スナップショット管理可能推量］は参考値であり、［スナップショット管理可能推量］が示す容量分のThin Imageペアが必ず作成できることを保証する値ではありません。Thin ImageのプールボリュームやThin Imageペアを追加、または削除した場合は、［スナップショット管理可能推量］の値が変わります。

［SIペア］タブ

各ユーザにプライマリボリュームおよび/またはセカンダリボリュームが割り当てられているSIペアだけ表示されます。

• ボタン

  項目	説明
  SIペア作成	［SIペア作成］画面が表示されます。
  ペア分割	［ペア分割］画面が表示されます。
  ペア再同期	［ペア再同期］画面が表示されます。
  ペア一致率参照※	［ペア一致率参照］画面が表示されます。
  ペアプロパティ参照※	［ペアプロパティ参照］画面が表示されます。
  ペア中断※	［ペア中断］画面が表示されます。
  ペア削除※	［ペア削除］画面が表示されます。
  テーブル情報出力※	テーブル情報を出力させる画面が表示されます。

  注※

  ［他のタスク］ボタンをクリックすると表示されます。

• テーブル

  項目	説明
  プライマリボリューム	プライマリボリュームに関する情報が表示されます。 ［LDEV ID］：プライマリボリュームのLDEV IDが表示されます。LDEV IDをクリックすると、［LDEVプロパティ］画面が表示されます。 ［LDEV名］：プライマリボリュームのLDEV名が表示されます。 ［ポート名］：プライマリボリュームのポート名が表示されます。 パスが定義されていない場合は、空白が表示されます。 ［ホストグループ名／iSCSIターゲットエイリアス］：プライマリボリュームのホストグループ名およびiSCSIターゲットエイリアスと、それぞれのIDが表示されます。 パスが定義されていない場合は、空白が表示されます。 ［iSCSIターゲット名］：プライマリボリュームのiSCSIターゲット名が表示されます。 パスが定義されていない場合は、空白が表示されます。 ［LUN ID］：プライマリボリュームのLUN IDが表示されます。 パスが定義されていない場合は、空白が表示されます。 ［プロビジョニングタイプ］※：プライマリボリュームの種別が表示されます。 プロビジョニングの種類 ［Basic］：内部ボリュームです。 ［DP］：DP-VOLです。 ［外部ボリューム］：外部ボリュームです。 ［属性］※：プライマリボリュームの属性が表示されます。 ［容量］※：プライマリボリュームの容量が表示されます。 ［CLPR］※：プライマリボリュームのCLPR IDが表示されます。 ［暗号化］※：プライマリボリュームの暗号化の情報が表示されます。 ［有効］：プライマリボリュームのLDEVが属するパリティグループの暗号化が有効になっています。または、暗号化が有効なプールボリュームのプールに関連づけられた仮想ボリュームです。 ［無効］：プライマリボリュームのLDEVが属するパリティグループの暗号化が無効になっています。または、暗号化が無効なプールボリュームのプールに関連づけられた仮想ボリュームです。 ［混在］：プライマリボリュームのLDEVが属するプールに、次のどれか2つ以上が含まれている場合に表示されます。 ・暗号化が有効なボリューム ・暗号化が無効なボリューム ・外部ボリューム 注意： 混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のLDEVを使用してください。 ［‐］：外部ボリュームです。 Dynamic Provisioningの仮想ボリュームの場合は、LDEVが属するプールが外部ボリュームまたは閉塞しています。 ［容量削減］※：プライマリボリュームの容量削減機能の情報が表示されます。 ［圧縮］：圧縮機能を使用します。 ［重複排除および圧縮］：重複排除機能および圧縮機能を使用します。 ［無効］：容量削減機能を使用しません。 ［T10 PI］※：プライマリボリュームの、T10 PI属性の情報が表示されます。 ［有効］：プライマリボリュームのT10 PI属性が有効になっています。 ［無効］：プライマリボリュームのT10 PI属性が無効になっています。 ［仮想ストレージマシン］※：プライマリボリュームの、仮想ストレージマシンのモデルとシリアル番号が表示されます。 ［仮想LDEV ID］※：プライマリボリュームの仮想LDEV IDが表示されます。仮想LDEV IDが未割り当ての場合は、空白が表示されます。 ［仮想デバイス名］※：プライマリボリュームの仮想デバイス名が表示されます。 仮想デバイス名は、仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性を組み合わせた形式で表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性のうち、設定済みの項目だけが表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性を設定していない場合は、空白が表示されます。仮想CVS属性を設定している場合は、［CVS］が末尾に追加されます。 ［仮想SSID］※：プライマリボリュームの仮想SSIDが表示されます。仮想SSIDが設定されていない場合は、空白が表示されます。
  コピータイプ	コピーの種類が表示されます。 ［SI-L1］：ShadowImageのL1ペア ［SI-L2］：ShadowImageのL2ペア
  状態	ペアの状態が表示されます。「表：［状態］に表示されるペア状態と説明」を参照してください。
  セカンダリボリューム	セカンダリボリュームに関する情報が表示されます。 ［LDEV ID］：セカンダリボリュームのLDEV IDが表示されます。LDEV IDをクリックすると、［LDEVプロパティ］画面が表示されます。 ［LDEV名］：セカンダリボリュームのLDEV名が表示されます。 ［ポート名］：セカンダリボリュームのポート名が表示されます。 パスが定義されていない場合は、空白が表示されます。 ［ホストグループ名／iSCSIターゲットエイリアス］：セカンダリボリュームのホストグループ名およびiSCSIターゲットエイリアスと、それぞれのIDが表示されます。 パスが定義されていない場合は、空白が表示されます。 ［iSCSIターゲット名］：セカンダリボリュームのiSCSIターゲット名が表示されます。 パスが定義されていない場合は、空白が表示されます。 ［LUN ID］：セカンダリボリュームのLUN IDが表示されます。 パスが定義されていない場合は、空白が表示されます。 ［プロビジョニングタイプ］※：セカンダリボリュームの種別が表示されます。 プロビジョニングの種類 ［Basic］：内部ボリュームです。 ［DP］：DP-VOLです。 ［外部ボリューム］：外部ボリュームです。 ［属性］※：セカンダリボリュームの属性が表示されます。 ［容量］※：セカンダリボリュームの容量が表示されます。 ［CLPR］※：セカンダリボリュームのCLPR IDが表示されます。 ［暗号化］※：セカンダリボリュームの暗号化の情報が表示されます。 ［有効］：セカンダリボリュームのLDEVが属するパリティグループの暗号化が有効になっています。または、暗号化が有効なプールボリュームのプールに関連づけられた仮想ボリュームです。 ［無効］：セカンダリボリュームのLDEVが属するパリティグループの暗号化が無効になっています。または、暗号化が無効なプールボリュームのプールに関連づけられた仮想ボリュームです。 ［混在］：セカンダリボリュームのLDEVが属するプールに、次のどれか2つ以上が含まれている場合に表示されます。 ・暗号化が有効なボリューム ・暗号化が無効なボリューム ・外部ボリューム 注意： 混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のLDEVを使用してください。 ［‐］：外部ボリュームです。 Dynamic Provisioningの仮想ボリュームの場合は、 LDEVが属するプールが外部ボリュームまたは閉塞しています。 ［容量削減］※：セカンダリボリュームの容量削減機能の情報が表示されます。 ［圧縮］：圧縮機能を使用します。 ［重複排除および圧縮］：重複排除機能および圧縮機能を使用します。 ［無効］：容量削減機能を使用しません。 ［T10 PI］※：セカンダリボリュームの、T10 PI属性の情報が表示されます。 ［有効］：セカンダリボリュームのT10 PI属性が有効になっています。 ［無効］：セカンダリボリュームのT10 PI属性が無効になっています。 ［仮想ストレージマシン］※：セカンダリボリュームの、仮想ストレージマシンのモデルとシリアル番号が表示されます。 ［仮想LDEV ID］※：セカンダリボリュームの仮想LDEV IDが表示されます。仮想LDEV IDが未割り当ての場合は、空白が表示されます。 ［仮想デバイス名］※：セカンダリボリュームの仮想デバイス名が表示されます。 仮想デバイス名は、仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性を組み合わせた形式で表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性のうち、設定済みの項目だけが表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性を設定していない場合は、空白が表示されます。仮想CVS属性を設定している場合は、［CVS］が末尾に追加されます。 ［仮想SSID］※：セカンダリボリュームの仮想SSIDが表示されます。仮想SSIDが設定されていない場合は、空白が表示されます。
  コピー速度※	コピー速度が表示されます。
  CTG ID※	コンシステンシーグループIDが表示されます。
  ミラーユニット※	ミラーユニット番号が表示されます。
  トポロジID	トポロジIDが表示されます。トポロジIDでは、ミラーユニットを基点にしたペアの階層を表示しています。トポロジIDは、対象となるペアの基点となるボリュームのLDEV IDとミラーユニットを組み合わせた形式で表示されます。

  注※

  この項目は、初期状態では表示されません。項目を表示する場合は、［カラム設定］画面で設定を変更してください。［カラム設定］画面の詳細については、Hitachi Device Manager - Storage Navigatorユーザガイドを参照してください。

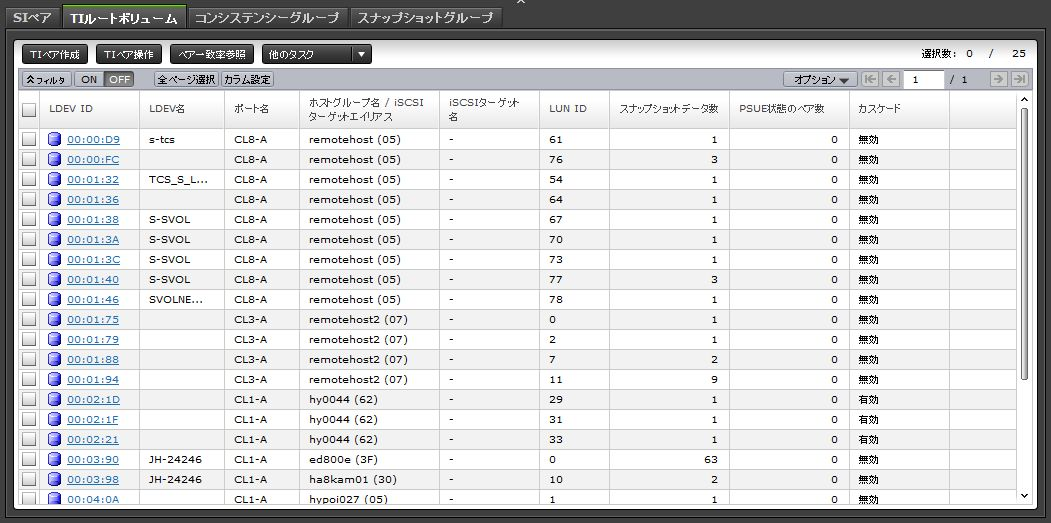

［TIルートボリューム］タブ

各ユーザにプライマリボリュームが割り当てられているTIペアだけ表示されます。

• ボタン

  項目	説明
  TIペア作成	［TIペア作成］画面が表示されます。
  TIペア操作	［TIペア］画面が表示されます。
  ペア一致率参照	［ペア一致率参照］画面が表示されます。
  ペアプロパティ参照※	［ペアプロパティ参照］画面が表示されます。
  LDEVプロパティ参照※	［LDEVプロパティ参照］画面が表示されます。
  ペア分割※	［ペア分割］画面が表示されます。
  ペア再同期※	［ペア再同期］画面が表示されます。
  セカンダリボリューム割り当て※	［セカンダリボリューム割り当て］画面が表示されます。
  セカンダリボリューム削除※	［セカンダリボリューム削除］画面が表示されます。
  ペア削除※	［ペア削除］画面が表示されます。
  テーブル情報出力※	テーブル情報を出力させる画面が表示されます。

  注※

  ［他のタスク］ボタンをクリックすると表示されます。

• テーブル

  項目	説明
  LDEV ID	プライマリボリュームのLDEV IDが表示されます。LDEV IDをクリックすると、［TIペア］画面が表示されます。
  LDEV名	プライマリボリュームのLDEV名が表示されます。
  ポート名	プライマリボリュームのポート名が表示されます。 パスが定義されていない場合は、空白が表示されます。
  ホストグループ名／iSCSIターゲットエイリアス	プライマリボリュームのホストグループ名およびiSCSIターゲットエイリアスと、それぞれのIDが表示されます。 パスが定義されていない場合は、空白が表示されます。
  iSCSIターゲット名	プライマリボリュームのiSCSIターゲット名が表示されます。 パスが定義されていない場合は、空白が表示されます。
  LUN ID	プライマリボリュームのLUN IDが表示されます。 パスが定義されていない場合は、空白が表示されます。
  属性※	プライマリボリュームの属性が表示されます。
  容量※	プライマリボリュームの容量が表示されます。
  CLPR※	プライマリボリュームのCLPR IDが表示されます。
  暗号化※	プライマリボリュームの暗号化の情報が表示されます。 ［有効］：プライマリボリュームのLDEVが属するパリティグループの暗号化が有効になっています。または、暗号化が有効なプールボリュームのプールに関連づけられた仮想ボリュームです。 ［無効］：プライマリボリュームのLDEVが属するパリティグループの暗号化が無効になっています。または、暗号化が無効なプールボリュームのプールに関連づけられた仮想ボリュームです。 ［混在］：プライマリボリュームのLDEVが属するプールに、次のどれか2つ以上が含まれている場合に表示されます。 暗号化が有効なボリューム 暗号化が無効なボリューム 外部ボリューム 注意： 混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のLDEVを使用してください。 ［‐］：外部ボリュームです。 Dynamic Provisioningの仮想ボリュームの場合は、 LDEVが属するプールが外部ボリュームまたは閉塞しています。
  容量削減※	プライマリボリュームの容量削減機能の情報が表示されます。 ［圧縮］：圧縮機能を使用します。 ［重複排除および圧縮］：重複排除機能および圧縮機能を使用します。 ［無効］：容量削減機能を使用しません。
  プール名 (ID)※	プール名とIDが表示されます。
  スナップショットデータ数	プライマリボリュームのスナップショットデータ数が表示されます。
  PSUE状態のペア数	PSUE状態のペア数が表示されます。
  カスケード	カスケードペアを作成できるかどうかが表示されます。 ［有効］：カスケードペアを作成できます。 ［無効］：カスケードペアを作成できません。
  T10 PI※	プライマリボリュームの、T10 PI属性の情報が表示されます。 ［有効］：プライマリボリュームのT10 PI属性が有効になっています。 ［無効］：プライマリボリュームのT10 PI属性が無効になっています。
  仮想ストレージマシン※	プライマリボリュームが属する仮想ストレージマシンに関する情報が表示されます。 ［モデル / シリアル番号］：プライマリボリュームの、仮想ストレージマシンのモデルとシリアル番号が表示されます。 ［LDEV ID］：プライマリボリュームの仮想LDEV IDが表示されます。 ［デバイス名］：プライマリボリュームの仮想デバイス名が表示されます。 仮想デバイス名は、仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性を組み合わせた形式で表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性のうち、設定済みの項目だけが表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性を設定していない場合は、空白が表示されます。仮想CVS属性を設定している場合は、［CVS］が末尾に追加されます。 ［SSID］：プライマリボリュームの仮想SSIDが表示されます。 仮想SSIDが設定されていない場合は、空白が表示されます。

  注※

  この項目は、初期状態では表示されません。項目を表示する場合は、［カラム設定］画面で設定を変更してください。［カラム設定］画面の詳細については、Hitachi Device Manager - Storage Navigatorユーザガイドを参照してください。

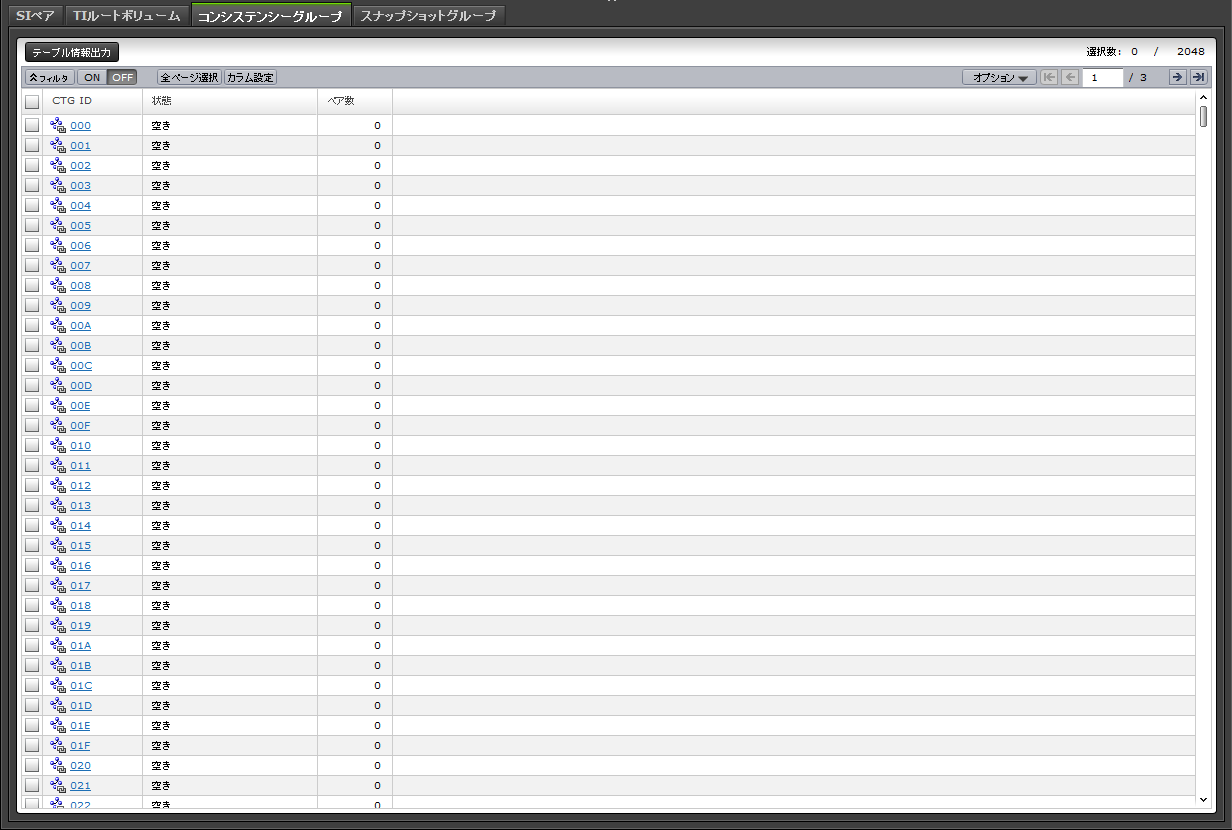

［コンシステンシーグループ］タブ

• ボタン

  項目	説明
  テーブル情報出力	テーブル情報を出力させる画面が表示されます。

• テーブル

  項目	説明
  CTG ID	コンシステンシーグループIDが表示されます。 CTG IDをクリックすると、［コンシステンシーグループプロパティ］画面が表示されます。
  状態	コンシステンシーグループの状態が表示されます。 ［SI使用中］：ShadowImageが使用しているコンシステンシーグループです。 ［TI使用中］：Thin Imageが使用しているコンシステンシーグループです。 ［空き］：使用および予約されていないコンシステンシーグループです。 ［（変更中...）］：コンシステンシーグループの状態が変更中であることを表します。
  ペア数	使用中のコンシステンシーグループのペア数が表示されます。

各ペアの状態については、「1.6.5　ShadowImageペア状態の定義」を参照してください。Thin Imageのペア状態については、Thin Imageユーザガイドの、ペア状態の定義について説明している章を参照してください。

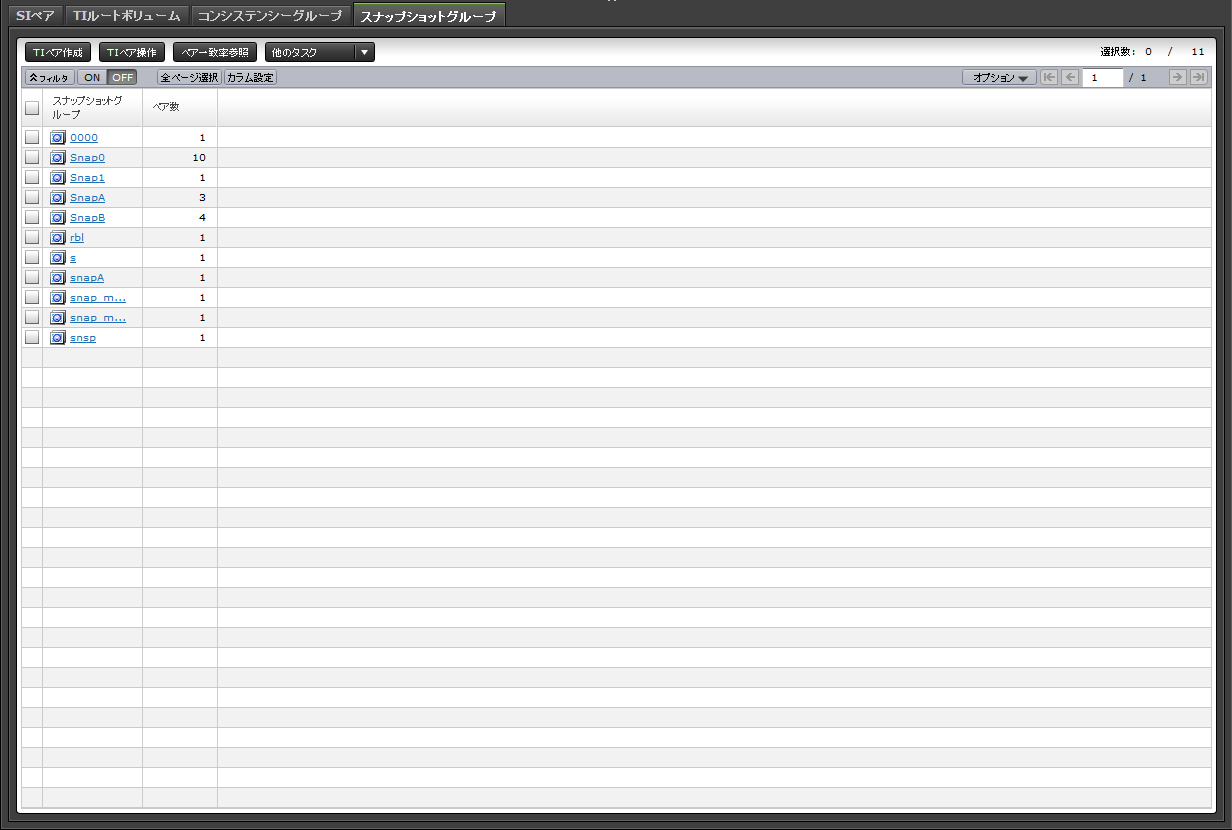

［スナップショットグループ］タブ

• ボタン

  項目	説明
  TIペア作成	［TIペア作成］画面が表示されます。
  TIペア操作	［TIペア］画面が表示されます。
  ペア一致率参照	［ペア一致率参照］画面が表示されます。
  ペア分割※	［ペア分割］画面が表示されます。
  ペア再同期※	［ペア再同期］画面が表示されます。
  セカンダリボリューム割り当て※	［セカンダリボリューム割り当て］画面が表示されます。
  セカンダリボリューム削除※	［セカンダリボリューム削除］画面が表示されます。
  ペア削除※	［ペア削除］画面が表示されます。
  テーブル情報出力※	テーブル情報を出力させる画面が表示されます。

  注※

  ［他のタスク］ボタンをクリックすると表示されます。

• テーブル

  項目	説明
  スナップショットグループ	スナップショットグループ名が表示されます。 スナップショットグループ名をクリックすると、［TIペア］画面が表示されます。
  ペア数	使用中のスナップショットグループのペア数が表示されます。
