2.13.7 TIペア作成ウィザード

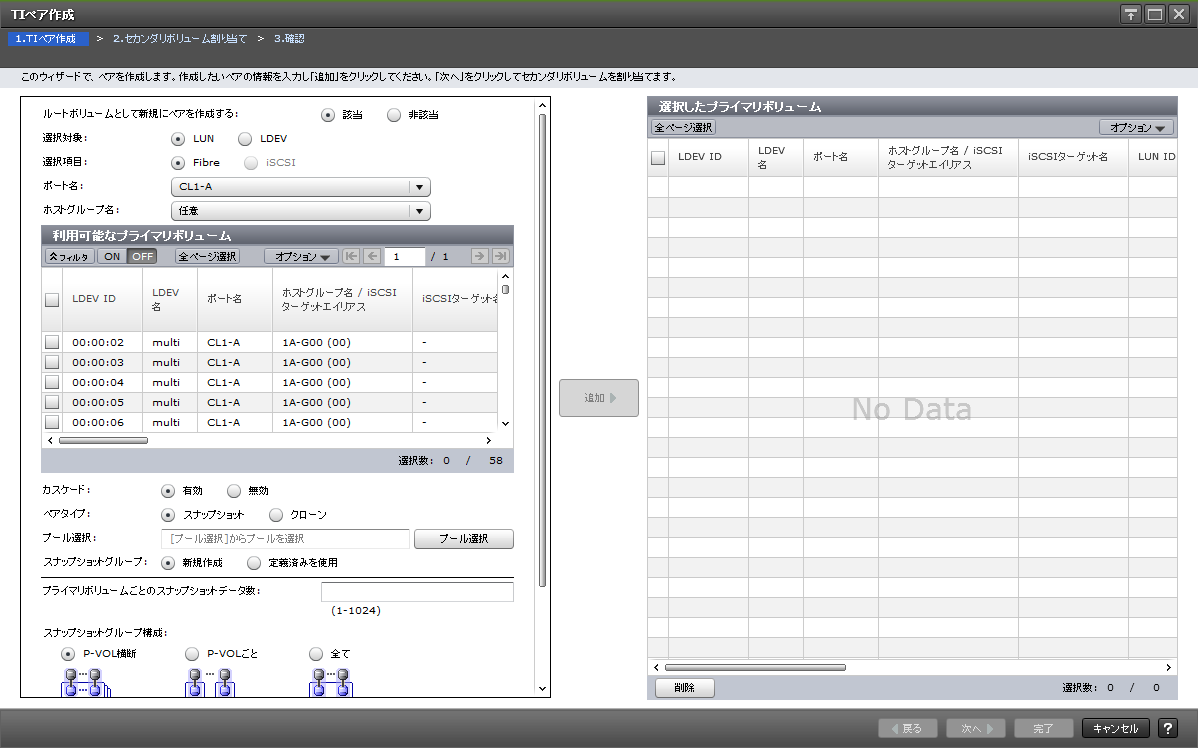

(1) [TIペア作成]画面
[ルートボリュームとして新規にペアを作成する]
指定したボリュームをルートボリュームにして、新規にペアを作成するかどうかを指定します。
-
[該当]:指定したボリュームをルートボリュームにして、新規にペアを作成します。[利用可能なプライマリボリューム]テーブルには、ペアが組まれていないLDEV、およびクローン属性のカスケードペアのセカンダリボリュームが表示されます。
-
[非該当]:作成済みのペアのプライマリボリュームを使用してペアを作成します。[利用可能なプライマリボリューム]テーブルには、作成済みのペアのプライマリボリュームおよび作成済みのカスケードペアのセカンダリボリュームが表示されます。
[選択対象]
LUNを指定してからペアを作成するかどうかを指定します。
-
[LUN]:LUNを指定してから、LDEVを選択してペアを作成します。
-
[LDEV]:LUNを指定せずに、LDEVを選択してペアを作成します。
[選択項目]
[選択対象]で[LUN]を選択したときに表示されます。[利用可能なプライマリボリューム]テーブルに表示するLDEVを[選択項目]で選択したポートタイプでフィルタします。
[ポート名]
[選択対象]で[LUN]を選択したときに表示されます。[利用可能なプライマリボリューム]テーブルに表示するLDEVをポート名でフィルタします。
[ホストグループ名]
[選択対象]で[LUN]を選択し、かつ、[ポート名]でファイバチャネルポートを選択したときに表示されます。[利用可能なプライマリボリューム]テーブルに表示するLDEVをホストグループ名でフィルタします。デフォルトでは[任意]が選択されています。
[iSCSIターゲットエイリアス]
[選択対象]で[LUN]を選択し、かつ、[ポート名]でiSCSIポートを選択したときに表示されます。[利用可能なプライマリボリューム]テーブルに表示するLDEVをiSCSIターゲットエイリアスでフィルタします。デフォルトでは[任意]が選択されています。
[利用可能なプライマリボリューム]テーブル
項目 |
説明 |
---|---|
LDEV ID |
プライマリボリュームに指定できるLDEVのLDEV IDが表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
ポート名 |
LDEVに設定されたLUNパスのポート名が表示されます。[選択対象]で[LUN]を選択したときに表示されます。 |
ホストグループ名/iSCSIターゲットエイリアス |
LDEVに設定されたLUNパスのホストグループ名およびiSCSIターゲットエイリアスと、それぞれのIDが表示されます。[選択対象]で[LUN]を選択したときに表示されます。 |
iSCSIターゲット名 |
iSCSIターゲット名が表示されます。[選択対象]で[LUN]を選択したときに表示されます。 |
LUN ID |
LDEVに設定されたLUNパスのLUN IDが表示されます。[選択対象]で[LUN]を選択したときに表示されます。 |
プロビジョニングタイプ |
LDEVの種別が表示されます。
|
属性 |
LDEVの属性が表示されます。
|
容量 |
LDEVの容量が表示されます。 |
CLPR |
LDEVのCLPR IDが表示されます。 |
暗号化 |
LDEVの暗号化の情報が表示されます。
|
容量削減 |
LDEVの容量削減機能の情報が表示されます。
|
T10 PI |
LDEVのT10 PI属性の情報が表示されます。
|
スナップショットデータ数 |
スナップショットデータの数が表示されます。 |
カスケード |
カスケードペアを作成できるかどうかが表示されます。
|
TIペア位置 |
ボリュームが、ペアのプライマリボリュームかセカンダリボリュームであるかが表示されます。 |
TIペアトポロジID |
トポロジIDが表示されます。トポロジIDでは、ミラーユニットを基点にしたペアの階層を表示しています。トポロジIDは、ルートボリュームのLDEV IDとミラーユニットを組み合わせた形式で表示されます。 |
プライマリボリューム |
該当するLDEVが既存ペアのセカンダリボリュームとなっている場合、プライマリボリュームに関する情報が表示されます。
|
プール名(ID) |
プール名とIDが表示されます。 |
ミラーユニット |
ミラーユニット番号が表示されます。 既存ペアのセカンダリボリュームとなっていない場合、[‐]が表示されます。 |
[カスケード]
カスケードペアを作成できるようにするかどうかを選択します。[ルートボリュームとして新規にペアを作成する]で[該当]を選択したときに表示されます。
-
[有効]:カスケードペアを作成できるようにします。
-
[無効]:カスケードペアを作成できないようにします。
[ペアタイプ]
ペアタイプを選択します。
-
[スナップショット]:スナップショット属性のペアを作成します。
-
[クローン]:クローン属性のペアを作成します。次のときに選択できます。
-
[ルートボリュームとして新規にペアを作成する]で[非該当]を選択したとき
-
[ルートボリュームとして新規にペアを作成する]で[該当]を選択し、かつ、[カスケード]で[有効]を選択したとき
-
[プール選択]ボタン
選択したプール名とIDが表示されます。[プール選択]をクリックすると、[プール選択]画面が表示されます。[ルートボリュームとして新規にペアを作成する]で[非該当]を指定した場合は選択できません。
[スナップショットグループ]
新規にスナップショットグループを作成するか、定義済みのスナップショットグループを使用するかを選択します。
-
[新規作成]
新規にスナップショットグループを作成します。[新規作成]を選択した場合は、[プライマリボリュームごとのスナップショットデータ数]、[固定文字]、および[開始番号]を入力し、[スナップショットグループ構成]を選択します。
-
[定義済みを使用]
定義済みのスナップショットグループを使用します。[定義済みを使用]を選択した場合は、[スナップショットグループ構成]を選択し、[利用可能なスナップショットグループ]テーブルからスナップショットグループを選択します。また、[スナップショットグループ構成]で[全て]を選択した場合は、[プライマリボリュームごとのスナップショットデータ数]を入力します。
[プライマリボリュームごとのスナップショットデータ数]
プライマリボリュームごとのスナップショットデータ数を入力します。
[スナップショットグループ構成]
スナップショットグループの構成を選択します。
-
[P-VOL横断]
[スナップショットグループ]で[新規作成]を選択した場合、複数のプライマリボリュームをまたがった状態のスナップショットグループを作成します。
[スナップショットグループ]で[定義済みを使用]を選択した場合、[利用可能なスナップショットグループ]テーブルで選択したスナップショットグループに、複数のプライマリボリュームをまたがった状態でスナップショットデータを追加します。
-
[P-VOLごと]
プライマリボリュームごとにスナップショットグループを作成します。[スナップショットグループ]で[新規作成]を選択したときだけ選択できます。
-
[全て]
[スナップショットグループ]で[新規作成]を選択した場合、スナップショットデータをまとめて、1つのスナップショットグループを作成します。
[スナップショットグループ]で[定義済みを使用]を選択した場合、スナップショットデータをまとめて、1つのスナップショットグループに追加します。
[利用可能なスナップショットグループ]テーブル
このテーブルは、[スナップショットグループ]で、[定義済みを使用]を選択した場合に表示されます。
項目 |
説明 |
---|---|
スナップショットグループ |
スナップショットグループ名が表示されます。 |
ペア数 |
スナップショットグループのペア数が表示されます。 |
新規スナップショットグループ |
新規に作成したスナップショットグループかどうかが表示されます。
|
[固定文字]
スナップショットグループの固定文字を入力します。
[開始番号]
スナップショットグループの開始番号を入力します。
[追加]ボタン
選択された内容を[選択したプライマリボリューム]テーブルに追加します。
[選択したプライマリボリューム]テーブル
-
テーブル
項目
説明
LDEV ID
プライマリボリュームとして選択したLDEVのLDEV IDが表示されます。
LDEV名
LDEV名が表示されます。
ポート名
LDEVに設定されたLUNパスのポート名が表示されます。
ホストグループ名/iSCSIターゲットエイリアス
LDEVに設定されたLUNパスのホストグループ名およびiSCSIターゲットエイリアスと、それぞれのIDが表示されます。
iSCSIターゲット名
iSCSIターゲット名が表示されます。
LUN ID
LDEVに設定されたLUNパスのLUN IDが表示されます。
属性
LDEVの属性が表示されます。
-
[ALU]:ALU属性が設定されています。
-
[SLU]:SLU属性が設定されています。
-
[データダイレクトマップ]:データダイレクトマップ属性が設定されています。
-
[‐]:属性は設定されていません。
容量
LDEVの容量が表示されます。
暗号化
LDEVの暗号化の情報が表示されます。
-
[有効]:LDEVが属するパリティグループの暗号化が有効になっています。または、暗号化が有効なプールボリュームのプールに関連付けられた仮想ボリュームです。
-
[無効]:LDEVが属するパリティグループの暗号化が無効になっています。または、暗号化が無効なプールボリュームのプールに関連付けられた仮想ボリュームです。
-
[混在]:LDEVが属するプールに、次のどれか2つ以上が含まれている場合に表示されます。
-
暗号化が有効なボリューム
-
暗号化が無効なボリューム
-
外部ボリューム
注意: 混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、[暗号化]が[有効]または[無効]のLDEVを使用してください。
-
-
[‐]:外部ボリュームです。
Dynamic Provisioningの仮想ボリュームの場合は、 LDEVが属するプールが外部ボリュームまたは閉塞しています。
容量削減
LDEVの容量削減機能の情報が表示されます。
-
[圧縮]:圧縮機能を使用します。
-
[重複排除および圧縮]:重複排除機能および圧縮機能を使用します。
-
[無効]:容量削減機能を使用しません。
T10 PI
LDEVのT10 PI属性の情報が表示されます。
-
[有効]:LDEVのT10 PI属性が有効になっています。
-
[無効]:LDEVのT10 PI属性が無効になっています。
スナップショットグループ
スナップショットグループ名が表示されます。
新規スナップショットグループ
新規に作成したスナップショットグループかどうかが表示されます。
-
[該当]:新規に作成したスナップショットグループです。
-
[非該当]:定義済みのスナップショットグループです。
スナップショットデータ数
スナップショットデータの数が表示されます。
プール名(ID)
プール名とIDが表示されます。
プール暗号化
プールの暗号化の情報が表示されます。
-
[有効]:暗号化が有効なプールボリュームによって作成されたプールです。
-
[無効]:暗号化が無効なプールボリュームによって作成されたプールです。
-
[混在]:プールボリュームに次のどれか2つ以上を指定した場合に表示されます。
-
暗号化が有効なボリューム
-
暗号化が無効なボリューム
-
外部ボリューム
注意: 混在している状態のプールではデータの暗号化が保証されません。データの暗号化を管理したい場合は、[プール暗号化]が[有効]または[無効]のプールを使用してください。
-
-
[‐]:外部ボリュームで作成されたプールまたは閉塞しているプールです。
カスケード
カスケードペアを作成できるかどうかが表示されます。
-
[有効]:カスケードペアを作成できます。
-
[無効]:カスケードペアを作成できません。
ペアタイプ
ペアタイプが表示されます。
-
[スナップショット]スナップショット属性のペアです。
-
[クローン]:クローン属性のペアです。
-
-
ボタン
項目
説明
削除
選択した行をテーブルから削除します。

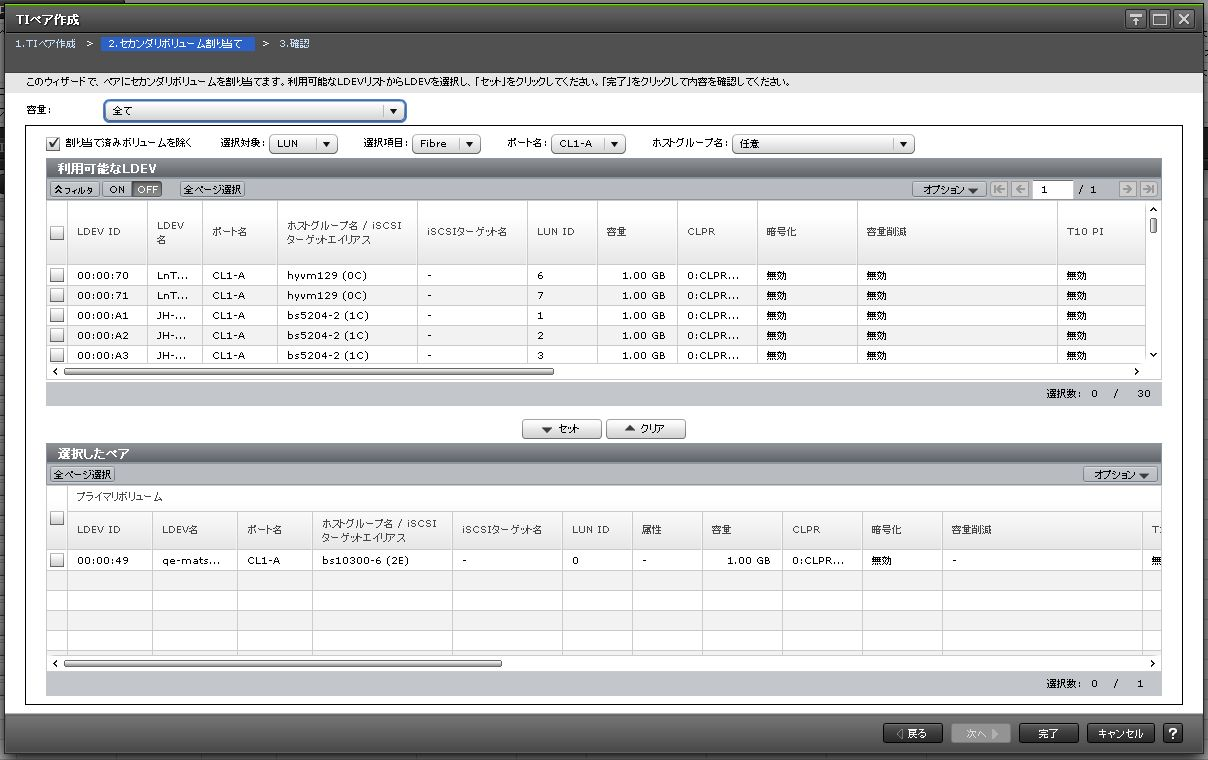

(2) [セカンダリボリューム割り当て]画面
[容量]
テーブルに表示するLDEVの容量を指定します。
[割り当て済みボリュームを除く]
チェックすると、ペアが組まれているボリュームはテーブルに表示されません。
[選択対象]
[利用可能なLDEV]テーブルに表示するLDEVを選択対象でフィルタします。[選択項目]
[選択対象]で[LUN]を選択したときに表示されます。[利用可能なLDEV]テーブルに表示するLDEVを[選択項目]で選択したポートタイプでフィルタします。
[ポート名]
[選択対象]で[LUN]を選択したときに表示されます。[利用可能なLDEV]テーブルに表示するLDEVをポート名でフィルタします。
[ホストグループ名]
[選択対象]で[LUN]を選択し、かつ、[ポート名]でファイバチャネルポートを選択したときに表示されます。[利用可能なLDEV]テーブルに表示するLDEVをホストグループ名でフィルタします。デフォルトでは[任意]が選択されています。
[iSCSIターゲットエイリアス]
[選択対象]で[LUN]を選択し、かつ、[ポート名]でiSCSIポートを選択したときに表示されます。[利用可能なLDEV]テーブルに表示するLDEVをiSCSIターゲットエイリアスでフィルタします。デフォルトでは[任意]が選択されています。
[利用可能なLDEV]テーブル
項目 |
説明 |
---|---|
LDEV ID |
セカンダリボリュームに指定できるLDEVのLDEV IDが表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
ポート名 |
LDEVに設定されたLUNパスのポート名が表示されます。[選択対象]で[LUN]を選択したときに表示されます。 |
ホストグループ名/iSCSIターゲットエイリアス |
LDEVに設定されたLUNパスのホストグループ名およびiSCSIターゲットエイリアスと、それぞれのIDが表示されます。[選択対象]で[LUN]を選択したときに表示されます。 |
iSCSIターゲット名 |
iSCSIターゲット名が表示されます。[選択対象]で[LUN]を選択したときに表示されます。 |
LUN ID |
LDEVに設定されたLUNパスのLUN IDが表示されます。[選択対象]で[LUN]を選択したときに表示されます。 |
容量 |
LDEVの容量が表示されます。 |
CLPR |
LDEVのCLPR IDが表示されます。 |
暗号化 |
暗号化の情報が表示されます。
|
容量削減 |
LDEVの容量削減機能の情報が表示されます。
|
T10 PI |
LDEVのT10 PI属性の情報が表示されます。
|
スナップショットグループ |
スナップショットグループ名が表示されます。Thin Imageペアでスナップショットグループが設定されていない場合は、空白が表示されます。 |
状態 |
ペアの状態が表示されます。 各ペアの状態については2.3.7 Thin Imageペア状態の定義を参照してください。 |
スナップショット取得時刻 |
スナップショットデータを取得した日時が表示されます。 |
プライマリボリューム |
プライマリボリュームに関する情報が表示されます。
|
プール名(ID) |
プール名とIDが表示されます。 |
ミラーユニット |
ミラーユニット番号が表示されます。 既存ペアのセカンダリボリュームとなっていない場合、[‐]が表示されます。 |
[セット]ボタン
[利用可能なLDEV]テーブルで選択したLDEVを、[選択したペア]テーブルのセカンダリボリュームに設定します。
[クリア]ボタン
[選択したペア]テーブルで選択したペアのセカンダリボリュームを、[利用可能なLDEV]テーブルに戻します。
[選択したペア]テーブル
項目 |
説明 |
---|---|
プライマリボリューム |
プライマリボリュームに関する情報が表示されます。
|
スナップショットグループ |
スナップショットグループ名が表示されます。 |
スナップショットデータSeq. No. |
スナップショットデータのIDが表示されます。 |
セカンダリボリューム |
セカンダリボリュームに関する情報が表示されます。
|
プール名(ID) |
プール名とIDが表示されます。 |
カスケード |
カスケードペアを作成できるかどうかが表示されます。
|
タイプ |
ペアタイプが表示されます。
|
トポロジID |
トポロジIDが表示されます。トポロジIDでは、ミラーユニットを基点にしたペアの階層を表示しています。トポロジIDは、ルートボリュームのLDEV IDとミラーユニットを組み合わせた形式で表示されます。 |

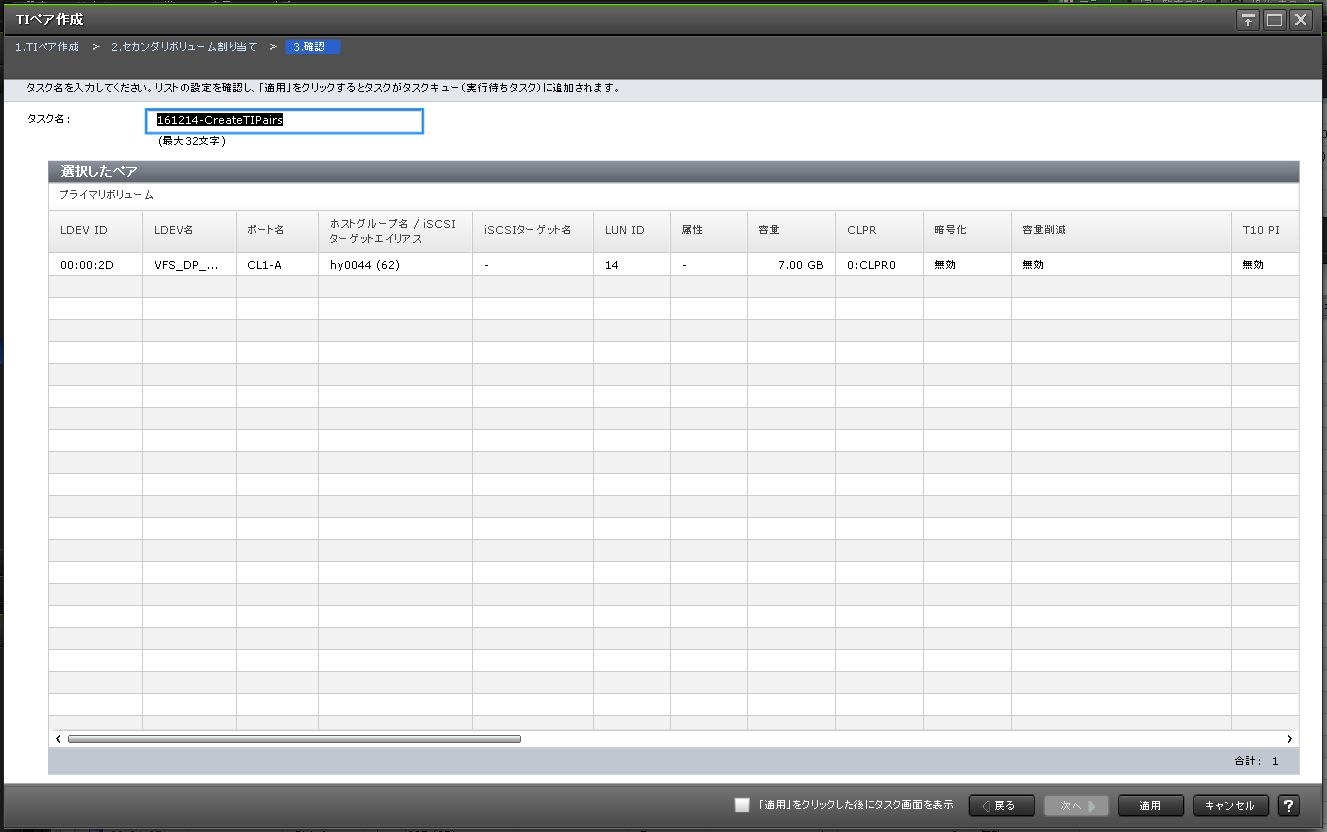

(3) [設定確認]画面
[選択したペア]テーブル
項目 |
説明 |
---|---|
プライマリボリューム |
プライマリボリュームに関する情報が表示されます。
|
スナップショットグループ |
スナップショットグループ名が表示されます。 |
スナップショットデータSeq. No. |
スナップショットデータのIDが表示されます。 |
セカンダリボリューム |
セカンダリボリュームに関する情報が表示されます。
|
プール名(ID) |
プール名とIDが表示されます。 |
プール暗号化 |
プールの暗号化の情報が表示されます。
|
カスケード |
カスケードペアを作成できるかどうかが表示されます。
|
タイプ |
ペアタイプが表示されます。
|
トポロジID |
トポロジIDが表示されます。トポロジIDでは、ミラーユニットを基点にしたペアの階層を表示しています。トポロジIDは、ルートボリュームのLDEV IDとミラーユニットを組み合わせた形式で表示されます。 |
[削除するセカンダリボリューム]テーブル
このテーブルは、[セカンダリボリューム割り当て]画面で、[割り当て済みボリュームを除く]チェックボックスを外してすでに別のスナップショットデータに割り当てられているボリュームを選択した場合に表示されます。
項目 |
説明 |
---|---|
LDEV ID |
セカンダリボリュームに指定できるLDEVのLDEV IDが表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
属性 |
LDEVの属性が表示されます。 |
容量 |
LDEVの容量が表示されます。 |
CLPR |
LDEVのCLPR IDが表示されます。 |
デバイス再マウント |
デバイスの再マウントが必要かどうか表示されます。 |
スナップショットグループ |
スナップショットグループ名が表示されます。Thin Imageペアでスナップショットグループが設定されていない場合は、空白が表示されます。 |
状態 |
ペアの状態が表示されます。 各ペアの状態については2.3.7 Thin Imageペア状態の定義を参照してください。 |
スナップショット取得時刻 |
スナップショットデータを取得した日時が表示されます。 |
プライマリボリューム |
プライマリボリュームに関する情報が表示されます。
|
プール名(ID) |
プール名とIDが表示されます。 |
ミラーユニット |
ミラーユニット番号が表示されます。 既存ペアのセカンダリボリュームとなっていない場合、[‐]が表示されます。 |
カスケード |
カスケードペアを作成できるかどうかが表示されます。
|
タイプ |
ペアタイプが表示されます。
|
ペアトポロジID |
トポロジIDが表示されます。トポロジIDでは、ミラーユニットを基点にしたペアの階層を表示しています。トポロジIDは、ルートボリュームのLDEV IDとミラーユニットを組み合わせた形式で表示されます。 |

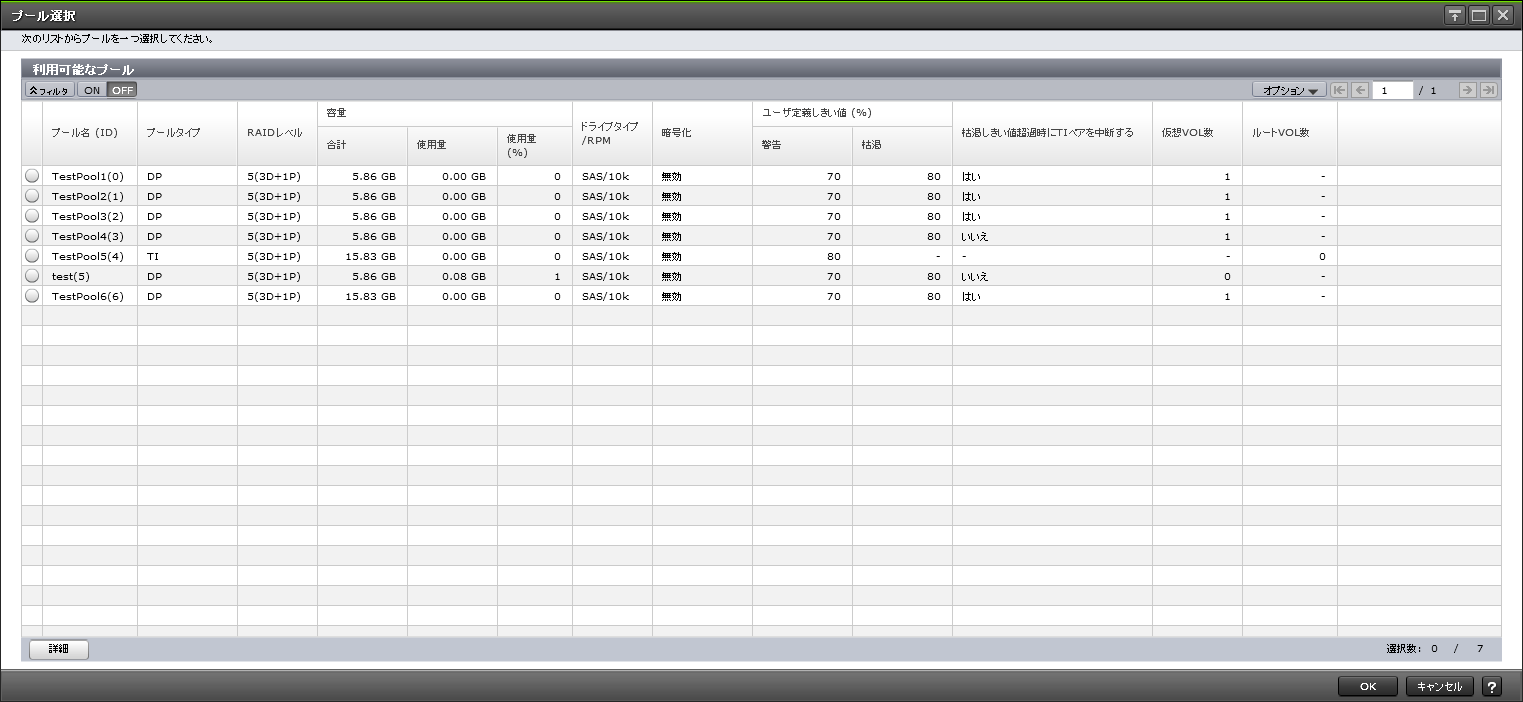

(4) [プール選択]画面
[利用可能なプール]テーブル
-
テーブル
項目
説明
プール名(ID)
プール名とプールIDが表示されます。
プールタイプ
プールタイプが表示されます。
-
[DP]:Dynamic Provisioningのプールです。
-
[TI]:Thin Imageのプールです。
RAIDレベル
RAIDレベルが表示されます。
容量
プールの容量に関する情報が表示されます。
[合計]:プールの合計容量が表示されます。容量拡張設定が有効なパリティグループに属するプールボリュームがプールに含まれている場合、書き込み可能な容量が表示されている容量よりも少なくなることがあります。
[使用量]:使用されているプール容量が表示されます。
[使用量(%)]:プールの合計容量に対して使用されているプール容量の割合が表示されます。[使用量(%)]には、実際の値の小数点以下を切り捨てた値が表示されます。
ドライブタイプ/RPM
ドライブ種別と回転数が表示されます。
暗号化
プールの暗号化の情報が表示されます。
-
[有効]:暗号化が有効なプールボリュームによって作成されたプールです。
-
[無効]:暗号化が無効なプールボリュームによって作成されたプールです。
-
[混在]:プールボリュームに次のどれか2つ以上を指定した場合に表示されます。
-
暗号化が有効なボリューム
-
暗号化が無効なボリューム
-
外部ボリューム
注意: 混在している状態のプールではデータの暗号化が保証されません。データの暗号化を管理したい場合は、[暗号化]が[有効]または[無効]のプールを使用してください。
-
-
[‐]:外部ボリュームで作成されたプールまたは閉塞しているプールです。
ユーザ定義しきい値(%)
プールのしきい値に関する情報が表示されます。
-
[警告]:警告しきい値が表示されます。
-
[枯渇]:枯渇しきい値が表示されます。
枯渇しきい値超過時にTIペアを中断する
枯渇しきい値が超過したときに、Thin Imageペアのコピー処理を中断するかどうかが表示されます。
-
[はい]:Thin Imageペアのコピー処理を中断します。
-
[いいえ]:Thin Imageペアのコピー処理を中断しません。
仮想VOL数
プールに関連づけられている仮想ボリューム数とプールに関連づけできる最大仮想ボリューム数が表示されます。
データダイレクトマップ属性のプールの場合、プールに関連づけできる最大仮想ボリューム数に、[-]が表示されます。
ルートVOL数
Thin Imageペアのルートボリューム数が表示されます。該当するボリュームがない場合は、[-]が表示されます。
-
-
ボタン
項目
説明
詳細
行を選択してクリックすると、[プールプロパティ]画面が表示されます。
