2.10.13　スナップショットデータの削除とは

Thin Imageペアのボリュームにデータを書き込んだ結果、スナップショットデータの容量がプールの容量を超えると、そのThin ImageペアはPSUE状態（障害発生時の状態）になります。PSUE状態ではスナップショットデータが消失しているので、スナップショットデータにアクセスできません。この場合、Thin Imageペアを新規に作成できなくなるため、不要になったスナップショットデータを削除する必要があります。スナップショットデータを削除するには、次の2種類の方法があります。

Thin Imageペアを削除する

Thin Imageペアを削除すると、プールに格納されているスナップショットデータが削除^※されるだけではなく、プライマリボリュームとセカンダリボリュームとの関係も解除されます。
スナップショットデータだけを削除する

スナップショットデータだけを削除するには、Storage Navigatorでは、［ペア再同期］画面を、RAID Managerでは、raidcom modify snapshot -snapshot_data resyncコマンドを利用してスナップショットデータを削除^※またはThin Imageペアを回復します。スナップショットデータだけを削除した場合は、プライマリボリュームとセカンダリボリュームのペア関係は維持されます。スナップショットデータだけを削除すると、その後そのThin Imageペアのスナップショットデータを新たに取得したときに、削除したスナップショットデータのMU番号を割り当てることができます。

注※: スナップショットツリーに作成されたThin Imageペアの一部を削除、またはスナップショットデータだけを削除しても、プール内のスナップショットデータとして割り当てられていたページは解放されないため、プールの使用量は減りません。解放されなかったページは、新たにスナップショットデータを作成するときに再度使用されます。プールの使用量を削減したい場合は、該当するスナップショットツリーに作成されたThin Imageペアをすべて削除する必要があります。

スナップショットデータを削除すると、ペアの状態はPAIRとなり、ホストからプライマリボリュームを更新しても、スナップショットデータは取得されなくなります。スナップショットデータの取得を再開したい場合は、再度Thin Imageペアを分割してください。スナップショットデータの削除には、ペアの一致率（現在のセカンダリボリュームと1つ新しい世代のセカンダリボリュームとを比較したときの一致率。現在のセカンダリボリュームが最新世代の場合は、セカンダリボリュームとプライマリボリュームを比較したときの一致率）が100%の状態であっても一定の時間が掛かります。スナップショットデータの削除に掛かる時間は、そのペアが使用しているプールの容量が多いほど、また、同時に操作するペアの数が多いほど、長くなります。なお、カスケード属性が有効なThin Imageペアの場合は、ペアの状態によって、Storage Navigatorでは、［ペア一致率参照］画面の［一致率］に表示される情報が、RAID Managerでは、raidcom get snapshotコマンドで表示される情報が異なります。［ペア一致率参照］画面の詳細は「(1)　［ペア一致率参照］画面」を参照してください。

〈この項の構成〉

(1)　［ペア一致率参照］画面
(2)　［ペア再同期］画面

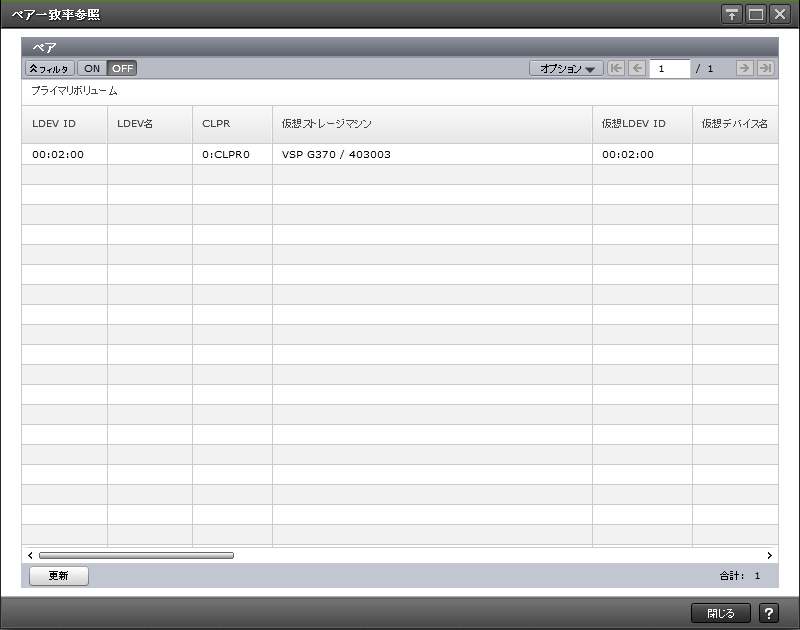

(1)　［ペア一致率参照］画面

［ペア］テーブル

テーブル

項目	説明
プライマリボリューム	プライマリボリュームに関する情報が表示されます。［LDEV ID］：プライマリボリュームのLDEV IDが表示されます。［LDEV名］：プライマリボリュームのLDEV名が表示されます。［CLPR］：プライマリボリュームのCLPR IDが表示されます。［仮想ストレージマシン］：プライマリボリュームの、仮想ストレージマシンのモデルとシリアル番号が表示されます。［仮想LDEV ID］：プライマリボリュームの仮想LDEV IDが表示されます。仮想LDEV IDが未割り当ての場合は、空白が表示されます。［仮想デバイス名］：プライマリボリュームの仮想デバイス名が表示されます。仮想デバイス名は、仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性を組み合わせた形式で表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性のうち、設定済みの項目だけが表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性を設定していない場合は、空白が表示されます。仮想CVS属性を設定している場合は、［CVS］が末尾に追加されます。［仮想SSID］：プライマリボリュームの仮想SSIDが表示されます。仮想SSIDが設定されていない場合は、空白が表示されます。
コピータイプ	コピーの種類が表示されます。［SI-L1］：ShadowImageのL1ペア［SI-L2］：ShadowImageのL2ペア Thin Imageペアの場合は、この項目は表示されません。
スナップショットグループ	スナップショットグループ名が表示されます。Thin Imageペア以外の場合は、この項目は表示されません。Thin Imageペアでスナップショットグループが設定されていない場合は、空白が表示されます。
状態	ペアの状態が表示されます。各ペアの状態については「2.3.7　Thin Imageペア状態の定義」を参照してください。
一致率(%)	ShadowImageペアの場合は、ペアの状態によって次の情報が表示されます。ペアの状態がCOPY(PD)/COPY、COPY(SP)/COPY、またはPSUS(SP)/PSUSの場合コピーの進捗率が表示されます。ペアの状態がPAIR、PSUS、COPY(RS-R)/RCPY、またはPSUEの場合プライマリボリュームとセカンダリボリュームの一致率が表示されます。ペアの状態がCOPY(RS)/COPYの場合 PSUE状態のペアを再同期した場合は、コピーの進捗率が表示されます。それ以外の場合は、プライマリボリュームとセカンダリボリュームの一致率が表示されます。ペアの状態がSMPL(PD)の場合［‐］が表示されます。カスケード属性が無効なThin Imageペアの場合は、現在のセカンダリボリュームと１つ新しい世代のセカンダリボリュームとを比較したときの一致率が表示されます。最新世代の場合は、セカンダリボリュームとプライマリボリュームを比較した一致率が表示されます。カスケード属性が有効なThin Imageペアの場合は、ペアの状態によって次の情報が表示されます。ペアの状態がPAIR、PSUS、またはPSUEの場合現在のセカンダリボリュームと1つ新しい世代のセカンダリボリュームとを比較したときの一致率が表示されます。最新世代の場合は、セカンダリボリュームとプライマリボリュームを比較した一致率が表示されます。ペアの状態がCOPY、PSUS(SP)、RCPY、またはSMPL(PD)の場合それぞれの処理の進捗率が表示されます。
セカンダリボリューム	セカンダリボリュームに関する情報が表示されます。［LDEV ID］：セカンダリボリュームのLDEV IDが表示されます。［LDEV名］：セカンダリボリュームのLDEV名が表示されます。［CLPR］：セカンダリボリュームのCLPR IDが表示されます。［仮想ストレージマシン］：セカンダリボリュームの、仮想ストレージマシンのモデルとシリアル番号が表示されます。［仮想LDEV ID］：セカンダリボリュームの仮想LDEV IDが表示されます。仮想LDEV IDが未割り当ての場合は、空白が表示されます。［仮想デバイス名］：セカンダリボリュームの仮想デバイス名が表示されます。仮想デバイス名は、仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性を組み合わせた形式で表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性のうち、設定済みの項目だけが表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性を設定していない場合は、空白が表示されます。仮想CVS属性を設定している場合は、［CVS］が末尾に追加されます。［仮想SSID］：セカンダリボリュームの仮想SSIDが表示されます。仮想SSIDが設定されていない場合は、空白が表示されます。
コピー速度	コピー速度が表示されます。 Thin Imageペアの場合は、この項目は表示されません。
ミラーユニット	ミラーユニット番号が表示されます。
カスケード	カスケードペアを作成できるかどうかが表示されます。［有効］：カスケードペアを作成できます。［無効］：カスケードペアを作成できません。 Thin Imageペア以外の場合は、［‐］が表示されます。
タイプ	ペアタイプが表示されます。［スナップショット］スナップショット属性のペアです。［クローン］：クローン属性のペアです。 Thin Imageペア以外の場合は、［‐］が表示されます。
トポロジID	トポロジIDが表示されます。トポロジIDでは、ミラーユニットを基点にしたペアの階層を表示しています。トポロジIDは、対象となるペアの基点となるボリューム（Thin Imageペアの場合はルートボリューム）のLDEV IDとミラーユニットを組み合わせた形式で表示されます。

ボタン

項目	説明
更新	［ペア］テーブルの情報を更新します。

ページの先頭へ

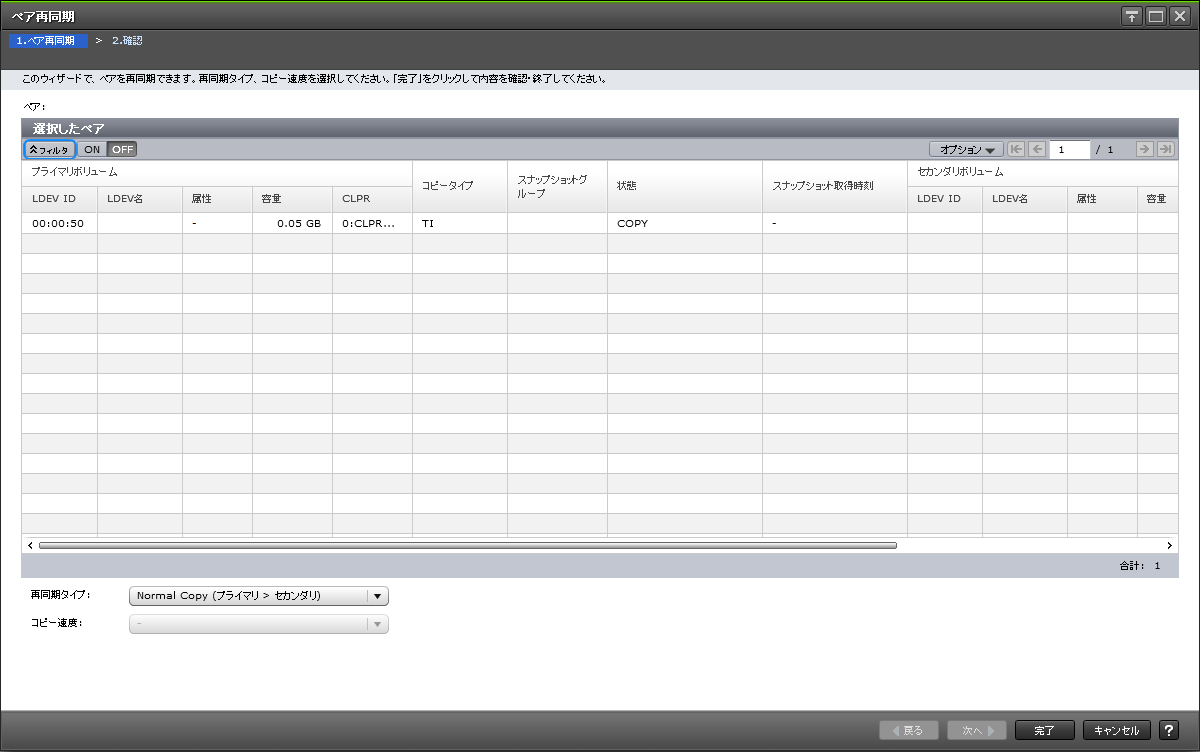

(2)　［ペア再同期］画面

［選択したペア］テーブル

項目	説明
プライマリボリューム	プライマリボリュームに関する情報が表示されます。［LDEV ID］：プライマリボリュームのLDEV IDが表示されます。［LDEV名］：プライマリボリュームのLDEV名が表示されます。［属性］：プライマリボリュームの属性が表示されます。［容量］：プライマリボリュームの容量が表示されます。［CLPR］：プライマリボリュームのCLPR IDが表示されます。
コピータイプ	コピーの種類が表示されます。［SI-L1］：ShadowImageのL1ペア［SI-L2］：ShadowImageのL2ペア［TI］：Thin Imageペア
スナップショットグループ	スナップショットグループ名が表示されます。Thin Imageペア以外の場合は、［‐］が表示されます。Thin Imageペアでスナップショットグループが設定されていない場合は、空白が表示されます。
状態	ペアの状態が表示されます。各ペアの状態については「2.3.7　Thin Imageペア状態の定義」を参照してください。
スナップショット取得時刻	スナップショットを取得した日時が表示されます。 Thin Imageペア以外の場合は、［‐］が表示されます。
セカンダリボリューム	セカンダリボリュームに関する情報が表示されます。［LDEV ID］：セカンダリボリュームのLDEV IDが表示されます。［LDEV名］：セカンダリボリュームのLDEV名が表示されます。［属性］：セカンダリボリュームの属性が表示されます。［容量］：セカンダリボリュームの容量が表示されます。［CLPR］：セカンダリボリュームのCLPR IDが表示されます。
プール名(ID)	プール名とIDが表示されます。 Thin Imageペア以外の場合は、［‐］が表示されます。
ミラーユニット	ミラーユニット番号が表示されます。
カスケード	カスケードペアを作成できるかどうかが表示されます。［有効］：カスケードペアを作成できます。［無効］：カスケードペアを作成できません。 Thin Imageペア以外の場合は、［‐］が表示されます。
タイプ	ペアタイプが表示されます。［スナップショット］スナップショット属性のペアです。［クローン］：クローン属性のペアです。 Thin Imageペア以外の場合は、［‐］が表示されます。
トポロジID	トポロジIDが表示されます。トポロジIDでは、ミラーユニットを基点にしたペアの階層を表示しています。トポロジIDは、対象となるペアの基点となるボリューム（Thin Imageペアの場合はルートボリューム）のLDEV IDとミラーユニットを組み合わせた形式で表示されます。

［再同期タイプ］

再同期タイプを指定します。

［Normal Copy (プライマリ > セカンダリ)］：ペアをプライマリボリュームからセカンダリボリュームに再同期します。
［Reverse Copy (セカンダリ > プライマリ)］：ペアをセカンダリボリュームからプライマリボリュームに再同期します。すべての差分データはプライマリボリュームに更新されます。また、次のペアには使用できません。
- ShadowImageのL2ペア
［Quick Resync (プライマリ > セカンダリ)］：ペアをプライマリボリュームからセカンダリボリュームに再同期します。ペアの状態をすぐにPAIRに変更します。差分データは、更新コピー中にコピーされます。ShadowImageペアの場合だけ選択できます。
［Quick Restore (セカンダリ > プライマリ)］：プライマリボリュームとセカンダリボリュームが交替します。ボリューム間にある差分データは、更新コピー中にコピーされます。ShadowImageペアの場合だけ選択できます。また、次のペアには使用できません。
- ShadowImageのL2ペア
- プライマリボリュームまたはセカンダリボリュームのどちらか一方だけがDP-VOLのペア
- プライマリボリュームまたは/およびセカンダリボリュームにThin ImageペアがあるShadowImageペア

［コピー速度］

コピー速度を指定します。

［高速］
［中速］
［低速］

Thin Imageペアの場合は、コピー速度を選択できません。［‐］が表示されます。
