2.4.7 Thin ImageとTrueCopyまたはUniversal Replicatorの併用
Thin ImageペアのプライマリボリュームとTrueCopyペアまたはUniversal Replicatorペアのボリュームを共有した場合について説明します。
- 〈この項の構成〉
(1) Thin ImageプライマリボリュームとTrueCopy／Universal Replicatorプライマリボリューム共有時のThin Imageの操作
(2) Thin ImageプライマリボリュームとTrueCopy／Universal Replicatorセカンダリボリューム共有時のThin Imageの操作
(3) Thin ImageプライマリボリュームとTrueCopy／Universal Replicatorプライマリボリューム共有時のTrueCopy／Universal Replicatorの操作
(4) Thin ImageプライマリボリュームとTrueCopy／Universal Replicatorセカンダリボリューム共有時のTrueCopy／Universal Replicatorの操作
(5) Thin ImageとTrueCopyおよびUniversal Replicatorの3DCマルチターゲット構成
(1) Thin ImageプライマリボリュームとTrueCopy／Universal Replicatorプライマリボリューム共有時のThin Imageの操作
|
Thin Imageの操作 |
TrueCopy／Universal Replicatorペアの状態 |
|||||
|---|---|---|---|---|---|---|
|
COPY |
PAIR |
PSUS |
PSUE |
Suspending |
Deleting |
|
|
ペアを作成する |
○ |
○ |
○ |
○ |
○ |
○ |
|
スナップショットデータを取得する |
○ |
○ |
○ |
○ |
○ |
○ |
|
ペアを回復する |
× |
× |
○ |
○ |
× |
× |
|
スナップショットデータを削除する |
○ |
○ |
○ |
○ |
○ |
○ |
|
ペアを削除する |
○ |
○ |
○ |
○ |
○ |
○ |
- （凡例）
-
○：操作できます
×：操作できません（コマンド拒否）
(2) Thin ImageプライマリボリュームとTrueCopy／Universal Replicatorセカンダリボリューム共有時のThin Imageの操作
|
Thin Imageの操作 |
TrueCopy／Universal Replicatorペアの状態 |
||||||
|---|---|---|---|---|---|---|---|
|
COPY |
PAIR |
PSUS |
PSUE |
SSWS |
Suspending |
Deleting |
|
|
ペアを作成する |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
スナップショットデータを取得する |
× |
○ |
○ |
○ |
○ |
○ |
○ |
|
ペアを回復する※ |
× |
× |
× |
× |
× |
× |
× |
|
スナップショットデータを削除する |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
ペアを削除する |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
- （凡例）
-
○：操作できます
×：操作できません（コマンド拒否）
- 注※
-
TrueCopy／Universal ReplicatorセカンダリボリュームとThin Imageプライマリボリュームを共有しているペアを回復する場合は、あらかじめhorctakeoverコマンドhorctakeoverコマンドを実行して、正サイトのストレージシステムから副サイトのストレージシステムへの切り替えをしてください。
(3) Thin ImageプライマリボリュームとTrueCopy／Universal Replicatorプライマリボリューム共有時のTrueCopy／Universal Replicatorの操作
|
TrueCopy／Universal Replicatorの操作 |
Thin Imageペアの状態 |
||||
|---|---|---|---|---|---|
|
COPY |
PAIR、PFUL |
PSUS、PFUS |
RCPY |
PSUE |
|
|
ペアを作成する |
○ |
○ |
○ |
× |
○ |
|
ペアを分割する |
○ |
○ |
○ |
‐ |
○ |
|
ペアを再同期する |
○ |
○ |
○ |
× |
○ |
|
ペアを削除する |
○ |
○ |
○ |
○ |
○ |
|
副サイトのストレージシステムに切り替える |
○ |
○ |
○ |
× |
○ |
- （凡例）
-
リモートストレージ：リモートストレージシステム
○：操作できます
×：操作できません（コマンド拒否）
‐：該当なし
(4) Thin ImageプライマリボリュームとTrueCopy／Universal Replicatorセカンダリボリューム共有時のTrueCopy／Universal Replicatorの操作
|
TrueCopy／Universal Replicatorの操作 |
Thin Imageペアの状態 |
||||
|---|---|---|---|---|---|
|
COPY |
PAIR、PFUL |
PSUS、PFUS |
RCPY |
PSUE |
|
|
ペアを作成する※ |
× |
× |
× |
× |
× |
|
ペアを分割する |
○ |
○ |
○ |
‐ |
○ |
|
ペアを再同期する |
○ |
○ |
○ |
‐ |
○ |
|
ペアを削除する |
○ |
○ |
○ |
‐ |
○ |
|
副サイトのストレージシステムに切り替える |
○ |
○ |
○ |
‐ |
○ |
- （凡例）
-
リモートストレージ：リモートストレージシステム
○：操作できます
×：操作できません（コマンド拒否）
‐：該当なし
- 注※
-
TrueCopy／Universal ReplicatorのセカンダリボリュームをThin Imageのプライマリボリュームとする場合、TrueCopy／Universal Replicatorのペアを作成後にペアを作成する必要があります。
TrueCopyのペア状態および操作の詳細についてはTrueCopyユーザガイドを、Universal Replicatorのペア状態および操作の詳細についてはUniversal Replicatorユーザガイドを参照してください。
(5) Thin ImageとTrueCopyおよびUniversal Replicatorの3DCマルチターゲット構成

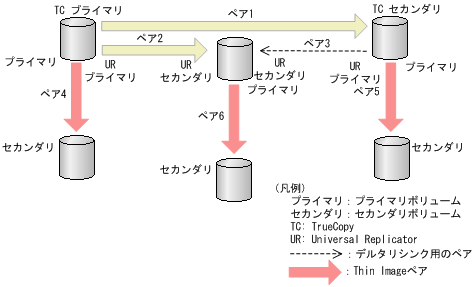

Thin ImageとTrueCopyおよびUniversal Replicatorの3DCマルチターゲット構成を併用する場合のペア構成について、次の図に示します。
![[図データ]](GUID-C41FC882-71E1-47C3-9885-4DAFF98EDE30-low.png)
|
図中のペアについて説明します。
-
ペア1は、TrueCopyペアです。
-
ペア2は、Universal Replicatorペアです。
-
ペア3は、デルタリシンク用のUniversal Replicatorペアです。
-
ペア4、ペア5、およびペア6は、Thin Imageペアです。
ペア4のThin Imageペアを作成するために、ペア1、ペア2、およびペア3のデルタリシンク用の3DCマルチターゲット構成を先に作成する必要はありません。
ペア5のThin Imageペアを作成するために、ペア1、ペア2、およびペア3のデルタリシンク用の3DCマルチターゲット構成を先に作成してください。
ペア6のThin Imageペアを作成するために、ペア1、ペア2、およびペア3のデルタリシンク用の3DCマルチターゲット構成を先に作成してください。
3つのURサイトによる3DCマルチターゲット/カスケード/デルタリシンク構成に含まれる、2つのミラーを使用したボリュームは、Thin Imageペアのボリュームとしては使用できません。
(6) Universal Replicatorの3DCマルチターゲット構成

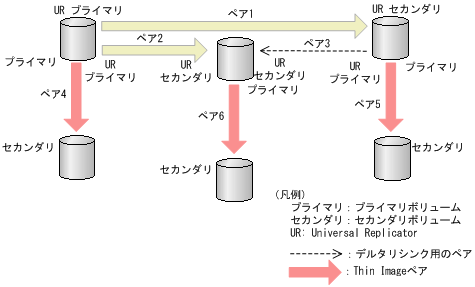

Thin ImageとUniversal Replicatorの3DCマルチターゲット構成を併用する場合のペア構成について、次の図に示します。
![[図データ]](GUID-7BD82122-117D-4F7D-AF1A-FFE951AE8EC1-low.png)
|
図中のペアについて説明します。
-
ペア1およびペア2は、Universal Replicatorペアです。
-
ペア3は、デルタリシンク用のUniversal Replicatorペアです。
-
ペア4、ペア5、およびペア6は、Thin Imageペアです。
ペア4のThin Imageペアを作成するために、ペア1、ペア2、およびペア3のデルタリシンク用の3DCマルチターゲット構成を先に作成する必要はありません。
ペア5のThin Imageペアを作成するために、ペア1およびペア2を先に作成してください。
ペア6のThin Imageペアを作成するために、ペア1およびペア2を先に作成してください。
(7) Universal Replicatorの3DCカスケード構成

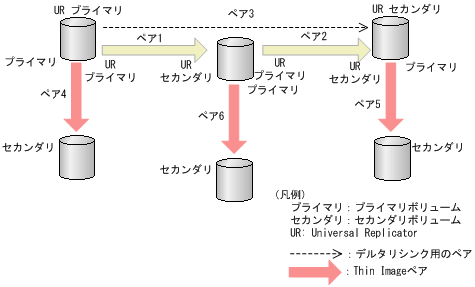

Thin ImageとUniversal Replicatorの3DCカスケード構成を併用する場合のペア構成について、次の図に示します。
![[図データ]](GUID-3D986709-0B2E-4899-8E48-7836DD4DDC08-low.png)
|
図中のペアについて説明します。
-
ペア1およびペア2は、Universal Replicatorペアです。
-
ペア3は、デルタリシンク用のUniversal Replicatorペアです。
-
ペア4、ペア5、およびペア6は、Thin Imageペアです。
ペア4のThin Imageペアを作成するために、ペア1、ペア2、およびペア3のデルタリシンク用の3DCカスケード構成を先に作成する必要はありません。
ペア5のThin Imageペアを作成するために、ペア1およびペア2を先に作成してください。
ペア6のThin Imageペアを作成するために、ペア1およびペア2を先に作成してください。
