1.7.1 データダイレクトマップ属性の仮想ボリューム
データダイレクトマップ属性が有効なDynamic Provisioningの仮想ボリューム(以降、データダイレクトマップ属性の仮想ボリュームと呼ぶ)を使用すると、4TBを超える容量の外部ボリュームを、容量を変更しないで接続元のストレージシステムの仮想ボリュームとしてマッピングできます。
データダイレクトマップ属性の仮想ボリュームに対応するプールボリュームは、1個のデータダイレクトマップ属性が有効な外部ボリューム(以降、データダイレクトマップ属性の外部ボリュームと呼ぶ)およびシステムプールボリュームです。データダイレクトマップ属性のプールに必要なシステムプールボリュームの容量見積もりについては、関連項目を参照してください。

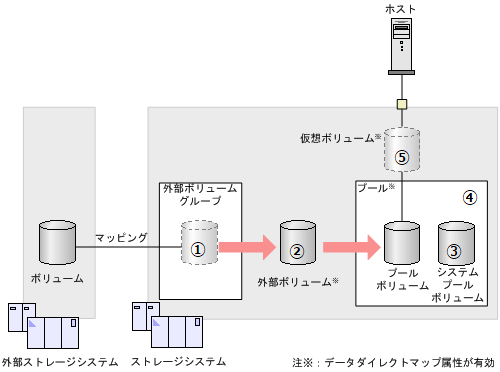

データダイレクトマップ属性の仮想ボリュームを使用するには、プールボリューム、プール、および仮想ボリュームのデータダイレクトマップ属性を有効にします。データダイレクトマップ属性の仮想ボリュームを使用する手順を次に示します。
-
外部ストレージシステムのボリューム(図中①)を外部ボリュームグループに追加します。([外部ボリューム追加]画面)
- ヒント
-
手順1のマッピング設定と同時に、[外部ボリューム追加]画面でデータダイレクトマップ属性の外部ボリュームを作成することもできます。設定手順の詳細については、『Universal Volume Managerユーザガイド』を参照してください。
マッピング設定時にデータダイレクトマップ属性の外部ボリュームを作成した場合、手順2の実施は不要です。
-
データダイレクトマップ属性の外部ボリューム(図中②)を作成します([LDEV作成]画面)
データダイレクトマップ属性の外部ボリューム作成手順については、「1.7.2 データダイレクトマップ属性の外部ボリュームを作成する」を参照してください。
-
システムプールボリュームとして使用するボリューム(図中③)が1つも存在しない場合は、1 つ以上のボリュームを作成します([LDEV作成]画面)
-
データダイレクトマップ属性が有効なDynamic Provisioningのプール(以降、データダイレクトマップ属性のプールと呼ぶ)(図中④)を作成します([プール作成]画面)
プールボリュームには、次のボリュームを指定します。
-
手順2で作成した、データダイレクトマップ属性の外部ボリューム
-
手順3で作成した、1個以上の通常ボリュームまたは外部ボリューム
データダイレクトマップ属性のプール作成手順については、「1.7.3 データダイレクトマップ属性のプールを作成する」を参照してください。
-
-
データダイレクトマップ属性の仮想ボリューム(図中⑤)を作成します([LDEV作成]画面)
データダイレクトマップ属性の仮想ボリューム作成手順については、「1.7.4 データダイレクトマップ属性の仮想ボリュームを作成する」を参照してください。
-
LUパスを定義します([LUNパス追加]画面)
![]() |
プールボリュームとして使用できる外部ボリュームを次に示します。
項目 |
外部ボリュームのデータダイレクトマップ属性 |
|
---|---|---|
無効 |
有効 |
|
データダイレクトマップ属性のプールへの追加 |
できる |
できる |
次のプールへの追加
|
できる |
できない |
Dynamic Provisioningのプールについて、データダイレクトマップ属性が有効な場合と無効な場合で実行できる操作を次に示します。
項目 |
プールのデータダイレクトマップ属性 |
備考 |
|
---|---|---|---|
無効 |
有効 |
||
データダイレクトマップ属性が無効なLDEVをプールに追加 |
できる |
できる |
なし |
データダイレクトマップ属性の外部ボリュームをプールに追加 |
できない |
できる |
なし |
枯渇しきい値および警告しきい値の設定 |
できる |
できない 枯渇しきい値および警告しきい値は、100%が設定される |
なし |
最大予約量の設定 | できる | できる | なし |
I/O失敗(プールVOL閉塞)時に仮想VOLをProtect属性にする |
できる |
できる |
なし |
I/O失敗(プール満杯)時に仮想VOLをProtect属性にする |
できる |
できる |
なし |
リバランスの実行 |
できる |
できる ただし、データダイレクトマップ属性が有効なプールボリュームは、リバランスの対象外 |
なし |
プール使用量の定義 |
予約ページ容量と割当ページ容量の合計 |
予約ページ容量と割当ページ容量の合計 |
なし |
ライセンス容量の定義 |
プールボリュームの合計 |
データダイレクトマップ属性が無効なプールボリュームの合計 |
なし |
プール拡張の実行 |
できる |
できる ただし、事前にシステムプールボリュームの容量を確保する必要がある。システムプールボリュームの容量の見積もりについては、1.5.19 データダイレクトマップ属性のプールに必要なシステムプールボリュームの容量見積もりを参照 |
なし |
プール縮小の実行 |
できる |
できる ただし、データダイレクトマップ属性が有効なプールボリュームが仮想ボリュームが関連づけられている場合、プール縮小は実行できない |
なし |
プール削除の実行 |
できる |
できる |
プールに関連づけられている仮想ボリュームがない場合だけ、プールは削除できる |
Dynamic Provisioningの仮想ボリューム作成の実行 |
データダイレクトマップ属性が無効な仮想ボリュームだけ作成できる |
データダイレクトマップ属性の仮想ボリュームだけ作成できる |
なし |
Hitachi Dynamic Tiering(active flashを含む)のプールへの変更 |
できる |
できない |
なし |
仮想ボリュームについて、データダイレクトマップ属性が有効な場合と無効な場合で実行できる操作を次に示します。
項目 |
仮想ボリュームのデータダイレクトマップ属性 |
|
---|---|---|
無効 |
有効 |
|
LUパス定義 |
できる |
できる |
LDEVフォーマット |
できる |
できる |
LDEV削除 |
できる |
できる |
V-VOL容量拡張 |
できる |
できない |
ゼロデータページ破棄 |
できる |
できない |
仮想ボリュームのページ予約機能 |
できる |
できない |
I/O失敗(プールVOL閉塞)時に仮想VOLをProtect属性にする |
できる |
できる |
I/O失敗(プール満杯)時に仮想VOLをProtect 属性にする |
できる |
できる |
SLU属性のLDEVへの適用 |
できる |
できない |
