1.7.7 関連コンテンツ(4TB を超える外部ボリュームを使用する)
- 〈この項の構成〉

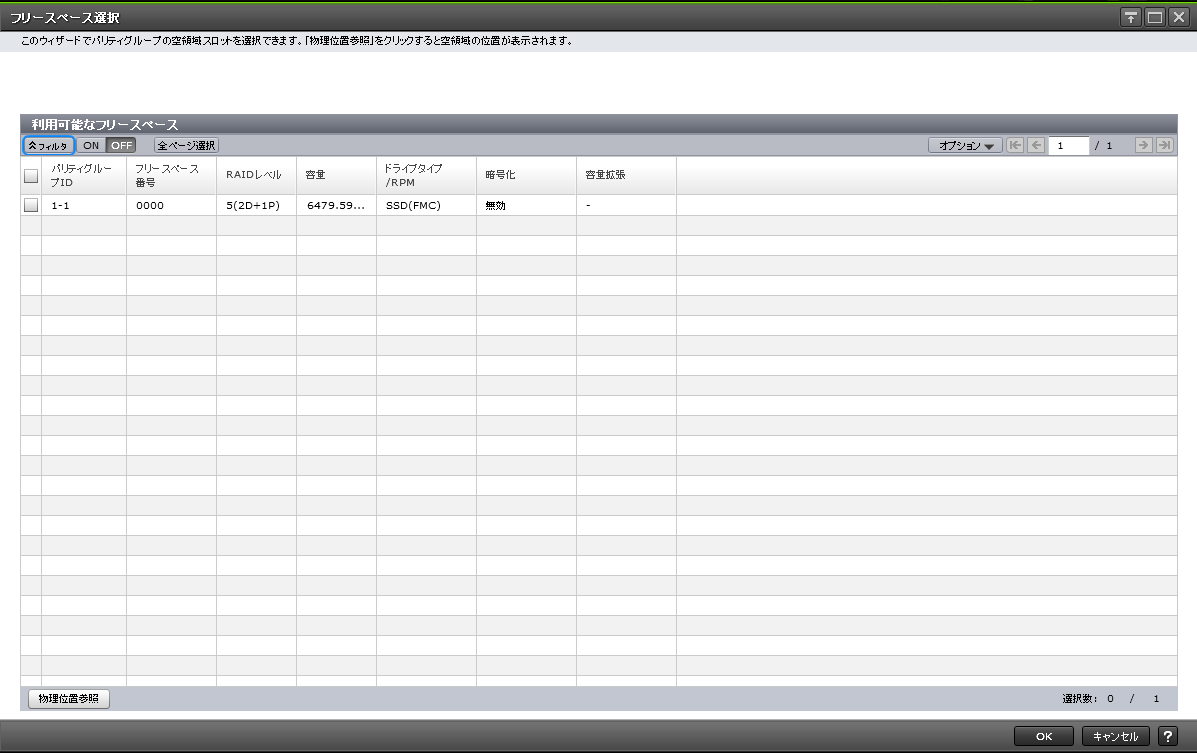

(1) ［フリースペース選択］画面
![[図データ]](GUID-ADE6A87E-0CA8-4A1A-9C00-50141D96263C-low.png)
|
各ユーザに割り当てられているパリティグループの物理領域のフリースペースだけが表示されます。
［利用可能なフリースペース］テーブル
-
テーブル
項目
説明
パリティグループID
パリティグループIDが表示されます。
フリースペース番号
パリティグループ内のフリースペースを識別するための、通し番号が表示されます。
RAIDレベル
RAIDレベルが表示されます。
［*］：分散パリティグループです。
［－］：RAIDレベルが設定されていません。
容量
フリースペースの容量が表示されます。
ドライブタイプ / RPM
ドライブ種別と回転数が表示されます。［External］を指定した場合は、［－］が表示されます。
この項目は、VSP E990の場合［ドライブタイプ/インターフェース］と表示されます。
暗号化
暗号化の情報が表示されます。
［有効］：暗号化設定が有効なパリティグループです。
［無効］：暗号化設定が無効なパリティグループです。
［－］：暗号化が設定できないパリティグループです。
容量拡張
パリティグループの容量拡張設定の情報が表示されます。
［有効］：容量拡張設定が有効なパリティグループです。
［無効］：容量拡張設定が無効なパリティグループです。
［－］：容量拡張設定がサポートされていないパリティグループです。
-
ボタン
項目
説明
物理位置参照
［物理位置参照］画面が表示されます。

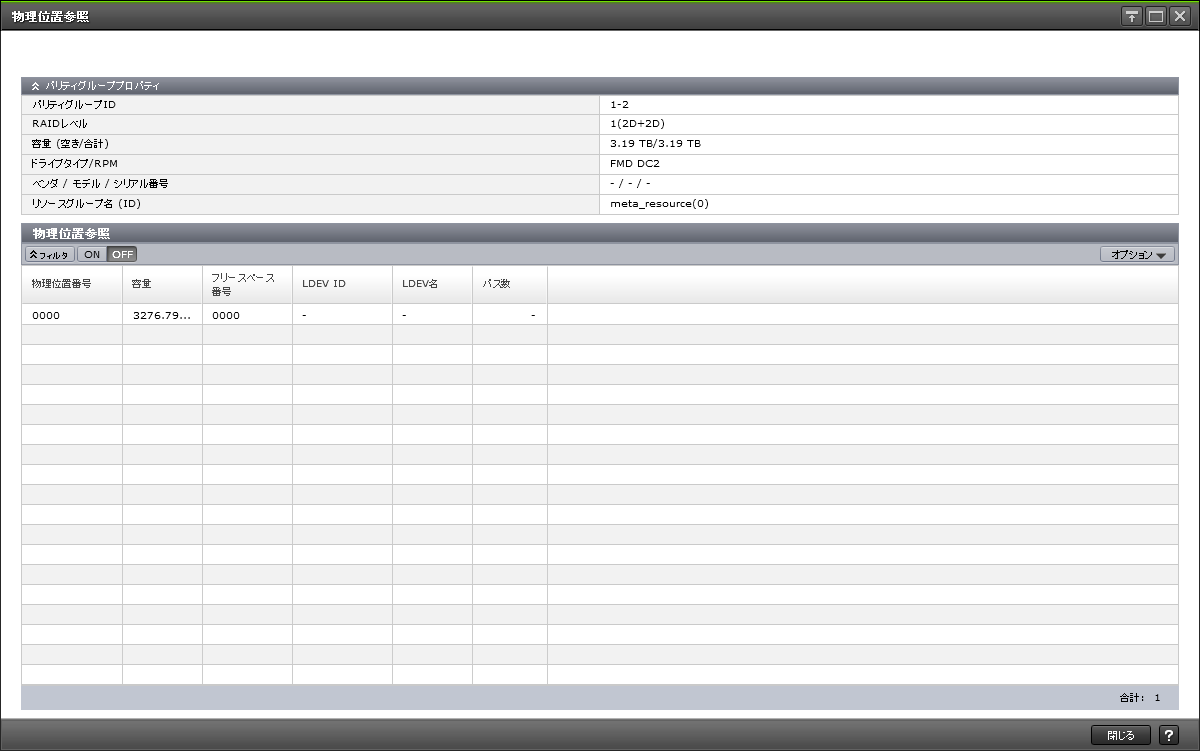

(2) ［物理位置参照］画面
![[図データ]](GUID-744F4EC6-C0AC-4268-A5A5-4AD884D5AA48-low.png)
|
［パリティグループプロパティ］テーブル
|
項目 |
説明 |
|---|---|
|
パリティグループID |
パリティグループIDが表示されます。分散パリティグループの場合は、要素となるすべてのパリティグループが表示されます。 |
|
RAIDレベル |
RAIDレベルが表示されます。 ［*］：分散パリティグループです。 ［－］：RAIDレベルが設定されていません。 |
|
容量（空き/合計） |
空き容量と合計容量が表示されます。 |
|
ドライブタイプ / RPM |
ドライブ種別と回転数です。［External］を指定した場合は、［－］が表示されます。 この項目は、VSP E990の場合［ドライブタイプ/インターフェース］と表示されます。 |
|
ベンダ / モデル / シリアル番号 |
外部ボリュームの場合はベンダID、モデル、シリアル番号が表示されます。内部ボリュームの場合は-/-/-で表示されます。 |
|
リソースグループ名(ID) |
パリティグループのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。 |
［物理位置参照］テーブル
|
項目 |
説明 |
|---|---|
|
物理位置番号 |
フリースペースおよびLDEVが割り当てられている領域です。 |
|
容量 |
物理領域の容量が表示されます。物理領域と拡張領域にわたって定義されているLDEVの場合、本来のLDEVの容量ではなく、物理領域に定義された容量が表示されます。そのため、そのLDEV の容量は、［論理デバイス］画面のLDEVの容量と一致しないことがあります。 |
|
フリースペース番号 |
フリースペース番号が表示されます。フリースペース以外は、［－］が表示されます。 |
|
LDEV ID |
LDEV IDが表示されます。LDEV ID以外は、［－］が表示されます。 |
|
LDEV名 |
LDEV名が表示されます。LDEV以外は、［－］が表示されます。 |
|
パス数 |
設定されているパスの数が表示されます。LDEV以外は、［－］が表示されます。 |
