Hitachi

 ボリューム管理 クイックリファレンス


1.20.12 関連コンテンツ(ボリュームのフォーマット)

〈この項の構成〉

(1) LDEVフォーマットウィザード

(a) [LDEVフォーマット]画面

[図データ]

項目

説明

フォーマットタイプ

フォーマットの種別を設定します。

[Quick Format]:クイックフォーマットです。クイックフォーマットは、フォーマットタイプの初期値です。外部ボリュームを選択した場合は選択できません。

[Normal Format]:通常のフォーマットです。

パリティグループ選択数

選択されている対象パリティグループ数を表示します。

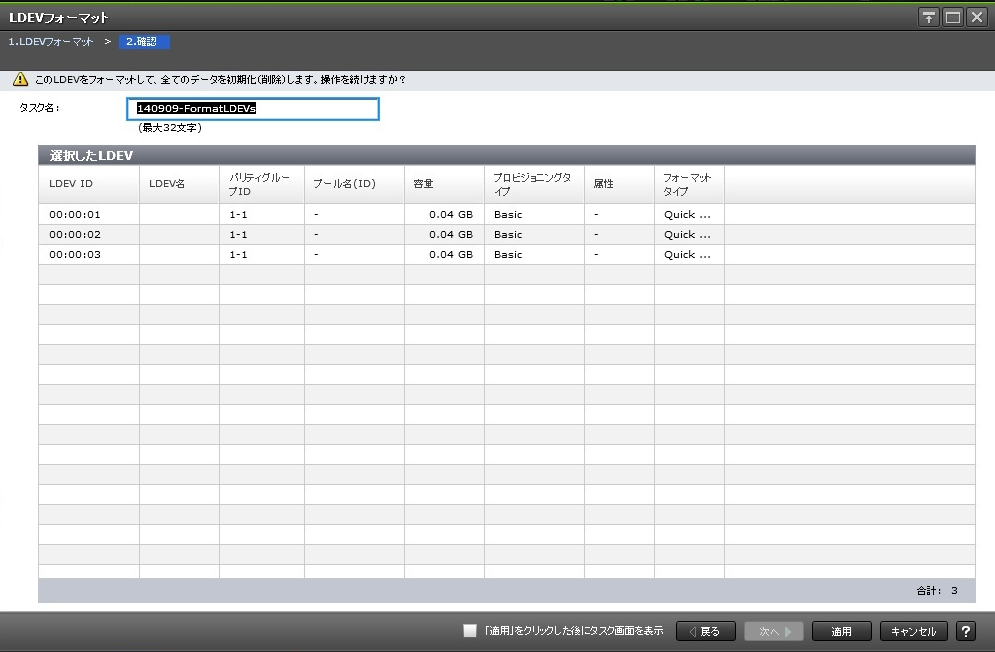

(b) [設定確認]画面

[図データ]

[選択したLDEV]テーブル

項目

説明

LDEV ID

LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。

LDEV名

LDEVの名称が表示されます。

パリティグループID

パリティグループIDが表示されます。

プール名(ID)

プール名(プールID)が表示されます。

容量

LDEVの容量が表示されます。

プロビジョニングタイプ

LDEVの種別が表示されます。

[Basic]:内部ボリュームです。

DP]:Dynamic Provisioningの仮想ボリュームです。

[外部ボリューム]:外部ボリュームです。

[Snapshot]:Thin Imageのボリュームです。

[ALU]:ALU属性のLDEVです。

属性

LDEVの属性が表示されます。

[コマンドデバイス]:コマンドデバイスです。

[ALU]:ALU属性のLDEVです。

[SLU]:SLU属性のLDEVです。

[データダイレクトマップ]:データダイレクトマップ属性のLDEVです。

[重複排除用システムデータボリューム(データストア)]:重複排除用システムデータボリューム(データストア)です。

[-]:属性が設定されていないLDEVです。

フォーマットタイプ

フォーマットの種別が表示されます。

[Quick Format]:クイックフォーマットが実行されます。

[Normal Format]:通常のフォーマットが実行されます。

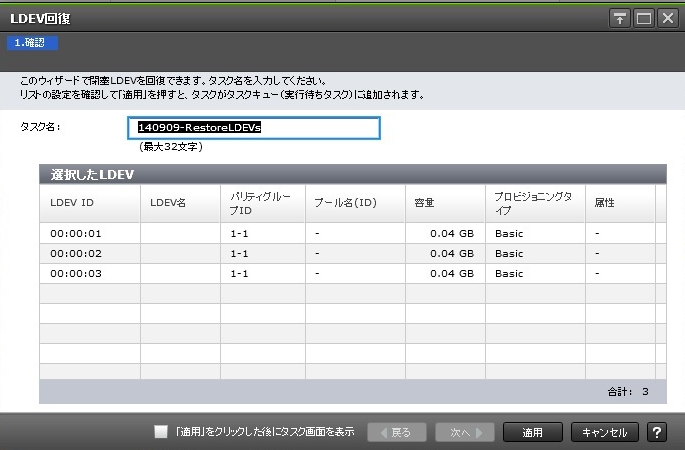

(2) [LDEV回復]画面

[図データ]

[選択したLDEV]テーブル

項目

説明

LDEV ID

LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。

LDEV名

LDEVの名称が表示されます。

パリティグループID

パリティグループIDが表示されます。

プール名(ID)

プール名(プールID)が表示されます。

容量

LDEVの容量が表示されます。

プロビジョニングタイプ

LDEVの種別が表示されます。

[Basic]:内部ボリュームです。

DP]:Dynamic Provisioningの仮想ボリュームです。

[外部ボリューム]:外部ボリュームです。

[Snapshot]:Thin Imageのボリュームです。

[ALU]:ALU属性のLDEVです。

属性

LDEVの属性が表示されます。

[コマンドデバイス]:コマンドデバイスです。

[リモートコマンドデバイス]:リモートコマンドデバイスです。

[Quorumディスク]:global-active deviceで使用しているQuorumディスクです。

[JNL VOL]:ジャーナルボリュームです。

[ALU]:ALU属性のLDEVです。

[SLU]:SLU属性のLDEVです。

[データダイレクトマップ]:データダイレクトマップ属性のLDEVです。

[重複排除用システムデータボリューム(フィンガープリント)]:重複排除用システムデータボリューム(フィンガープリント)です。

[重複排除用システムデータボリューム(データストア)]:重複排除用システムデータボリューム(データストア)です。

[-]:属性が設定されていないLDEVです。
