1.7.7　関連コンテンツ(4TB を超える外部ボリュームを使用する)

〈この項の構成〉

(1)　［フリースペース選択］画面
(2)　［物理位置参照］画面

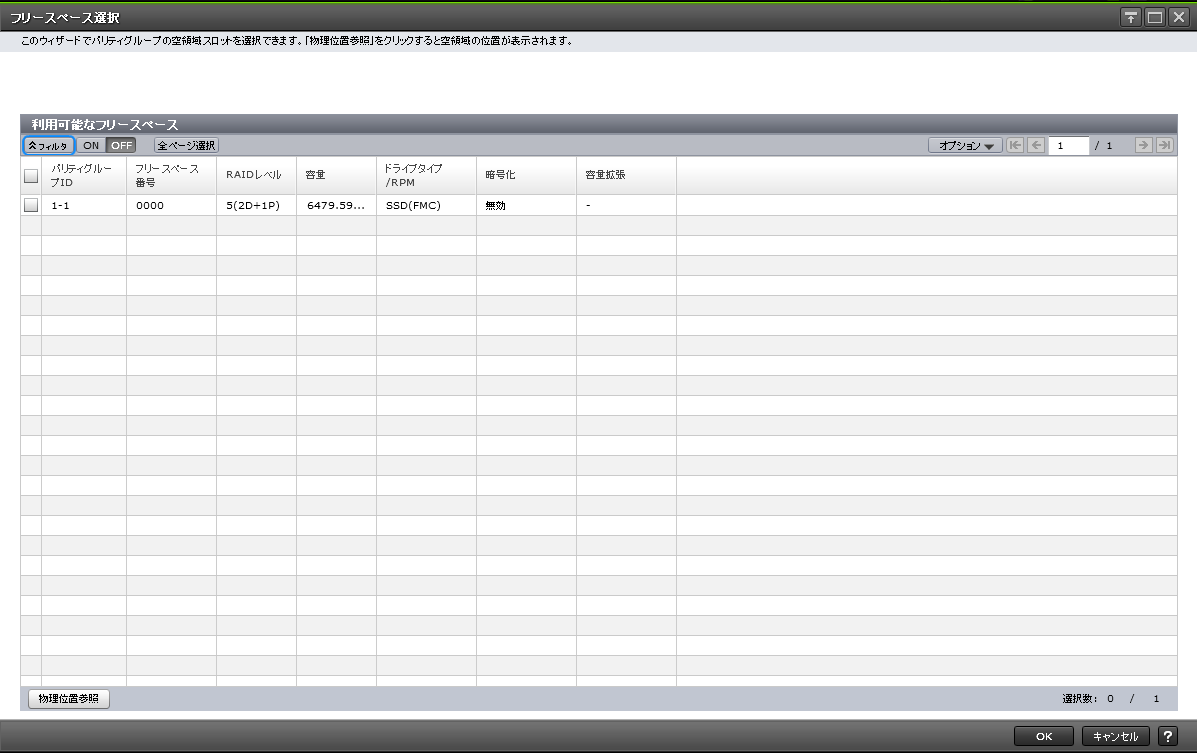

(1)　［フリースペース選択］画面

[図データ]

各ユーザに割り当てられているパリティグループの物理領域のフリースペースだけが表示されます。

［利用可能なフリースペース］テーブル

テーブル

項目	説明
パリティグループID	パリティグループIDが表示されます。
フリースペース番号	パリティグループ内のフリースペースを識別するための、通し番号が表示されます。
RAIDレベル	RAIDレベルが表示されます。［*］：分散パリティグループです。［－］：RAIDレベルが設定されていません。
容量	フリースペースの容量が表示されます。
ドライブタイプ / RPM	ドライブ種別と回転数が表示されます。［External］を指定した場合は、［－］が表示されます。
暗号化	暗号化の情報が表示されます。［有効］：暗号化設定が有効なパリティグループです。［無効］：暗号化設定が無効なパリティグループです。［－］：暗号化が設定できないパリティグループです。
容量拡張	パリティグループの容量拡張設定の情報が表示されます。［有効］：容量拡張設定が有効なパリティグループです。［無効］：容量拡張設定が無効なパリティグループです。［－］：容量拡張設定がサポートされていないパリティグループです。

ボタン

項目	説明
物理位置参照	［物理位置参照］画面が表示されます。

ページの先頭へ

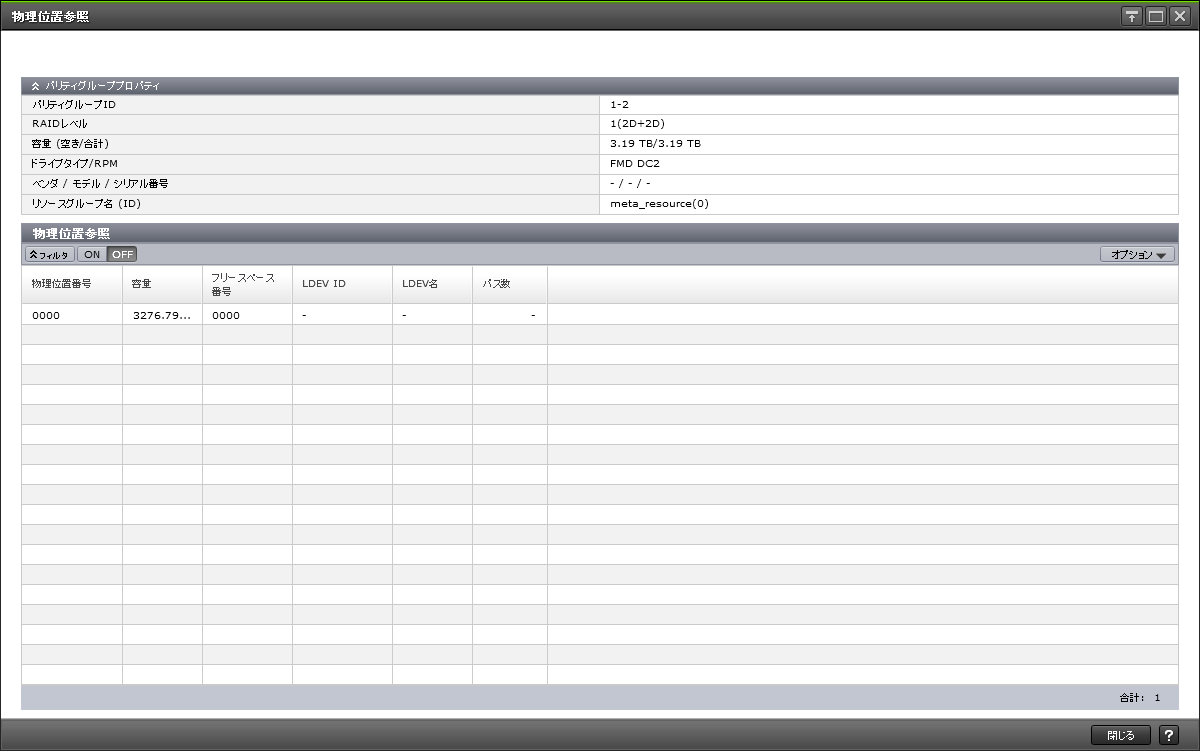

(2)　［物理位置参照］画面

[図データ]

［パリティグループプロパティ］テーブル

項目	説明
パリティグループID	パリティグループIDが表示されます。分散パリティグループの場合は、要素となるすべてのパリティグループが表示されます。
RAIDレベル	RAIDレベルが表示されます。［*］：分散パリティグループです。［－］：RAIDレベルが設定されていません。
容量（空き/合計）	空き容量と合計容量が表示されます。
ドライブタイプ / RPM	ドライブ種別と回転数です。［External］を指定した場合は、［－］が表示されます。
ベンダ / モデル / シリアル番号	外部ボリュームの場合はベンダID、モデル、シリアル番号が表示されます。内部ボリュームの場合は-/-/-で表示されます。
リソースグループ名(ID)	パリティグループのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。

［物理位置参照］テーブル

項目	説明
物理位置番号	フリースペースおよびLDEVが割り当てられている領域です。
容量	物理領域の容量が表示されます。物理領域と拡張領域にわたって定義されているLDEVの場合、本来のLDEVの容量ではなく、物理領域に定義された容量が表示されます。そのため、そのLDEV の容量は、［論理デバイス］画面のLDEVの容量と一致しないことがあります。
フリースペース番号	フリースペース番号が表示されます。フリースペース以外は、［－］が表示されます。
LDEV ID	LDEV IDが表示されます。LDEV ID以外は、［－］が表示されます。
LDEV名	LDEV名が表示されます。LDEV以外は、［－］が表示されます。
パス数	設定されているパスの数が表示されます。LDEV以外は、［－］が表示されます。
