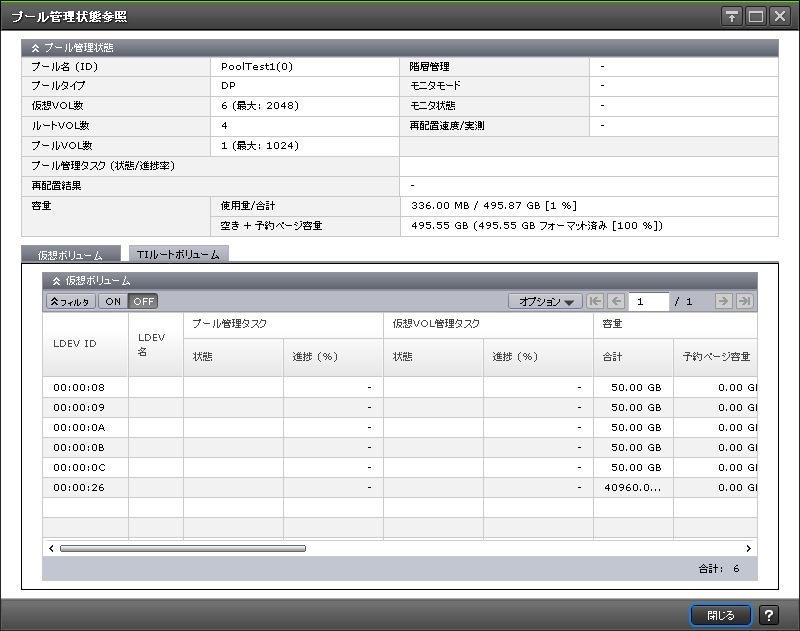

1.5.21　関連コンテンツ(プールを管理する)

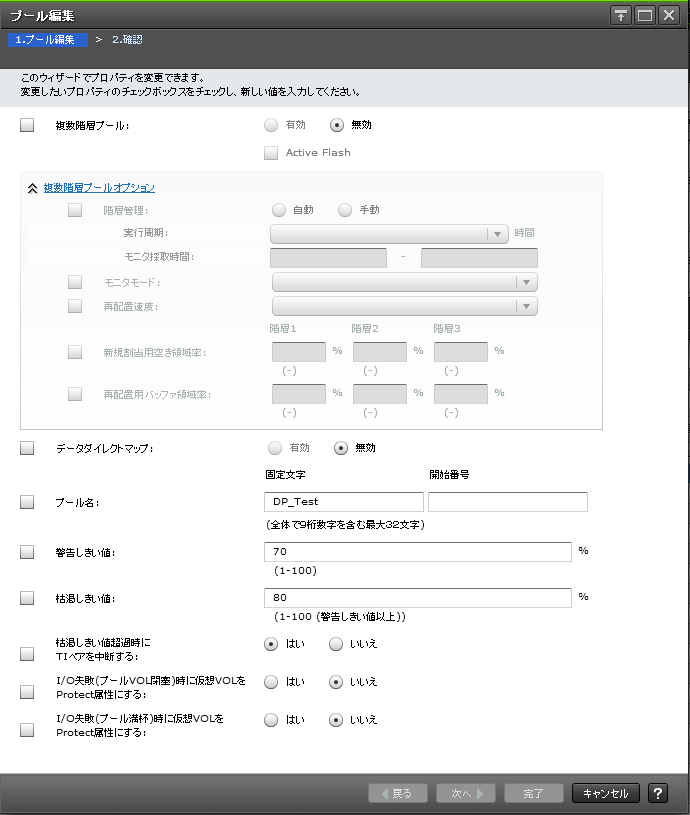

複数階層プール

Dynamic Tiering機能の有効または無効を設定します。

Thin Imageではこの機能の設定を変更できません。Thin Imageペアおよびスナップショットデータを含むDynamic Provisioningのプールの場合、［無効］から［有効］に変更できません。

Active Flash

active flash機能の有効または無効を設定します。

プールボリュームにドライブタイプがSSDのボリュームがある場合だけ、チェックボックスが選択できます。

Thin Imageではこの機能の設定を変更できません。

複数階層プールオプション

［複数階層プール］が［有効］に設定されている場合、オプション項目を設定します。

Thin Imageではこの機能の設定を変更できません。

• 階層管理、実行周期、およびモニタリング情報の採取時間を設定します。

  • ［階層管理］：［自動］または［手動］を選択します。

  • ［実行周期］：［自動］を選択したとき、性能モニタリングおよび階層再配置が実行される周期を選択します。

  • ［モニタ採取時間］：［実行周期］で［24時間］を選択したとき、00:00～23:59から1日の中で性能モニタリングが実行される時間帯を指定します。開始時刻と終了時刻は1時間以上空けてください。開始時刻を終了時刻よりも遅い時刻に指定した場合は、次の日の終了時刻まで性能モニタリングが実行されます。

• ［モニタモード］：モニタモードを設定します。［継続モード］は、過去の周期のモニタリング結果を加重して階層再配置を実施する場合に設定します。［周期モード］は、設定された周期で階層再配置を実施する場合に設定します。

• ［再配置速度］：階層再配置を実行する際のページの移動速度を設定します。［1(最も遅い)］、［2(遅い)］、［3(標準)］、［4(速い)］、または［5(最も速い)］から選択します。

• ［新規割当用空き領域率］：階層1、階層2、および階層3に設定する割合（%）を0～50の整数で入力します。階層がない場合は、設定できません。

• ［再配置用バッファ領域率］：階層1、階層2、および階層3に設定する割合（%）を2～40の整数で入力します。階層がない場合は、設定できません。

各項目のチェックボックスが非選択の場合は、設定対象と見なされません。また、Dynamic ProvisioningのプールをDynamic Tieringまたはactive flashのプールに変更した場合は、すべての項目を入力しなければなりません。

各項目のチェックボックスが選択されている場合、［複数階層プールオプション］領域を閉じることはできません。

データダイレクトマップ

データダイレクトマップ属性の有効または無効を選択します。Dynamic Provisioningのプールで、［複数階層プール］が［無効］のときだけ選択できます。なお、選択されているプールによって、［有効］または［無効］が非活性になる場合があります。次に示します。

• ［有効］および［無効］が非活性になる場合

  • ［複数階層プール］で［有効］が選択されています。

  • Thin Imageのプールが選択されています。

• ［有効］が非活性になる場合

  選択したプールには、データダイレクトマップ属性が有効なLDEVが関連づけられていないDynamic Provisioningの仮想ボリュームが作成されています。または、選択したプールには、Thin Imageペアおよびスナップショットデータが含まれています。

• ［無効］が非活性になる場合

  データダイレクトマップ属性が有効なプールボリュームを含むプールが選択されています。

プール名

プール名を設定します。

［固定文字］：プール名の先頭に付ける固定文字列を半角英数字で入力します。英字の場合は、大文字と小文字を区別します。

［開始番号］：プール名に付ける開始番号を入力します^※。

［固定文字］、［開始番号］は合わせて32文字以下、［開始番号］は9桁以下で入力します。

チェックボックスが非選択の場合は設定対象と見なされません。

^※プールを1つ選択した場合は、そのプール名が固定文字に初期値として表示されます。プールを複数選択した場合は、設定した開始番号の値からその桁数の最大値までが自動で設定されます。

例：

開始番号を［1］に設定した場合、1～9までの番号がプール名に自動的に設定されます。

開始番号を［08］に設定した場合、08～99までの番号がプール名に自動的に設定されます。

開始番号を［098］に設定した場合、098～999までの番号がプール名に自動的に設定されます。

警告しきい値

警告しきい値を設定します。設定できる最小値と最大値を次に示します。

最小値：プールの割当ページ容量の割合（%） + 予約ページ容量の割合（%） + 1（%）

最大値：100（%）

Thin Imageの場合、チェックボックスを選択して、しきい値を設定します。

すでに（プール使用量/プール容量）×100（%） が95を超えている場合は、設定できません。

枯渇しきい値

枯渇しきい値を設定します。設定できる最小値と最大値を次に示します。

最小値：プールの割当ページ容量の割合（%） + 予約ページ容量の割合（%） + 1（%）

最大値：100（%）

Thin Imageのプールを変更する場合は、設定できません。

枯渇しきい値超過時にTIペアを中断する

Thin Imageペアを作成してスナップショットデータを格納するDynamic Provisioningのプールの使用量が枯渇しきい値を超えた場合、SIMコード62Exxxを出力します。この場合、Thin Imageペアのスナップショットデータを取得しようとすると、Thin Imageペアが障害サスペンドします。

［はい］：プールの使用量が枯渇しきい値を超えた場合、SIMコード62Exxxを出力します。次のどちらかの場合、［はい］を選択できません。

• ［複数階層プール］が［有効］

• ［データダイレクトマップ］が［有効］

［いいえ］：プールの使用量が枯渇しきい値を超えた場合でも、Thin Imageペアを使用できます。

I/O失敗(プールVOL閉塞)時に仮想VOLをProtect属性にする

プールボリューム閉塞時の仮想ボリューム保護機能を有効または無効に設定します。

［はい］：この機能を有効にします。この機能を有効にした場合、Dynamic Provisioning、Dynamic Tiering、またはactive flashのプールのプールボリュームが閉塞した場合、そのプールボリュームに関連づけられている仮想ボリュームの読み取りと書き込みができなくなります。このとき、仮想ボリュームのアクセス属性は、Protect属性に変更されます。

［いいえ］：この機能を無効にします。

プールが次の条件をすべて満たしている場合、この項目を設定できます。条件を満たしていない場合、この項目は非活性になります。

• Data Retention Utilityがインストールされている

• プールタイプが次のどれかである。

  Dynamic Provisioning

  Dynamic Tiering（［複数階層プール］が［有効］）

  active flash（［Active Flash］が選択）

I/O失敗(プール満杯)時に仮想VOLをProtect属性にする

プール満杯時の仮想ボリューム保護機能を有効または無効に設定します。

［はい］：この機能を有効にします。この機能を有効にした場合、Dynamic Provisioning、Dynamic Tiering、またはactive flashのプールが満杯になったときに、そのプールに関連づけられている仮想ボリュームの読み取りと書き込みができなくなります。このとき、仮想ボリュームのアクセス属性は、Protect属性に変更されます。

［いいえ］：この機能を無効にします。

プールが次の条件をすべて満たしている場合、この項目を設定できます。条件を満たしていない場合、この項目は非活性になります。

• Data Retention Utilityがインストールされている

• プールタイプが次のどれかである。

  Dynamic Provisioning

  Dynamic Tiering（［複数階層プール］が［有効］）

  active flash（［Active Flash］が選択）

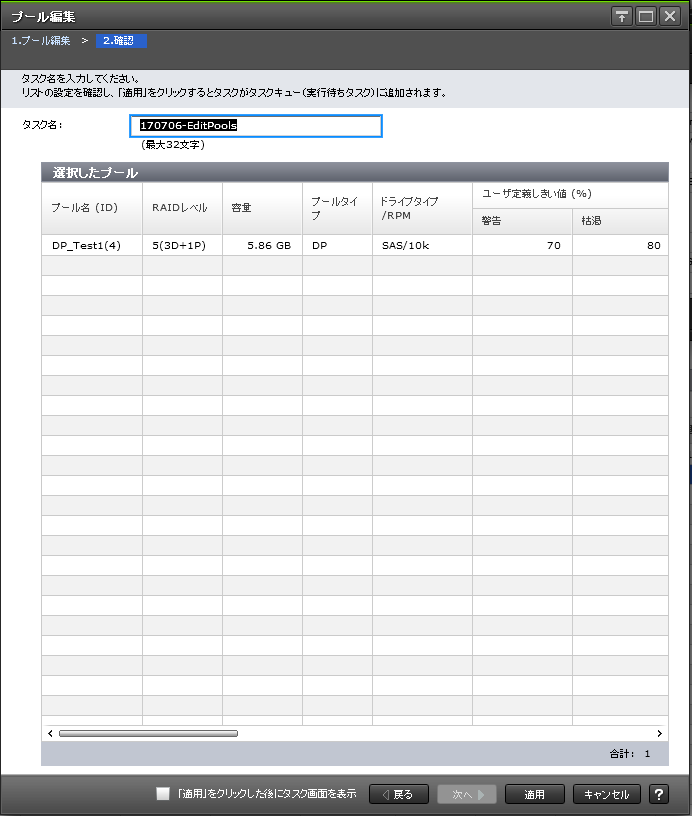

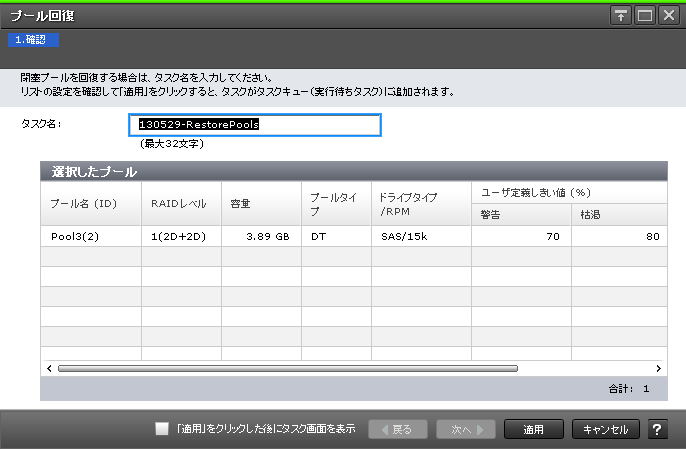

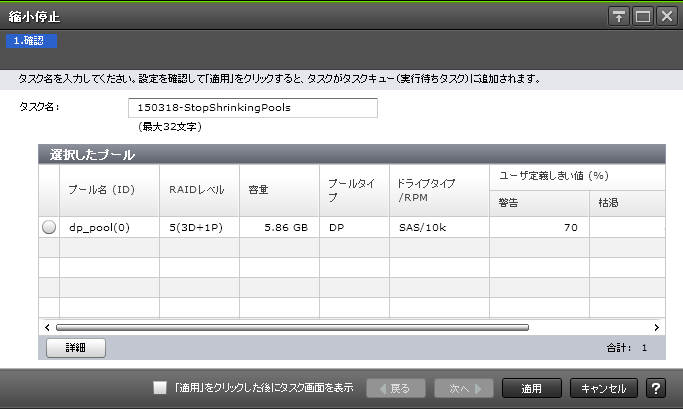

プール名(ID)

プール名とプールIDが表示されます。

RAIDレベル

RAIDレベルが表示されます。プール内で混在している場合は、［混在］と表示されます。プールボリュームが外部ボリュームだけの場合は、［－］が表示されます。

容量

容量が表示されます。

プールタイプ

プールタイプが表示されます。

［DP］：Dynamic Provisioningのプールです。

［DT］：Dynamic Tieringのプールです。

［DT(Active Flash)］：active flashのプールです。

［DP(データダイレクトマップ)］：データダイレクトマップ属性のプールです。

［TI］：Thin Imageのプールです。

ドライブタイプ/RPM

ドライブ種別とRPM（回転数）が表示されます。外部ボリュームの場合は、ドライブタイプに［外部ストレージ］と外部LDEV階層ランクの値が表示されます。プール内でドライブ種別、RPM（回転数）または外部LDEV階層ランクが混在している場合は、［混在］が表示されます。

ユーザ定義しきい値(%)

プールのしきい値に関する情報が表示されます。

• ［警告］：警告しきい値が表示されます。

• ［枯渇］：枯渇しきい値が表示されます。Thin Imageのプールの場合、［－］が表示されます。

枯渇しきい値超過時にTIペアを中断する

Thin Imageペアを作成してスナップショットデータを格納するDynamic Provisioningのプールの使用量が枯渇しきい値を超えた場合、SIMコード62Exxxを出力する設定の状態が表示されます。

［はい］：プールの使用量が枯渇しきい値を超えた場合、SIMコード62Exxxを出力します。

［いいえ］：プールの使用量が枯渇しきい値を超えた場合でも、Thin Imageペアを使用できます。

I/O失敗(プールVOL閉塞)時に仮想VOLをProtect属性にする

プールボリューム閉塞時の仮想ボリューム保護機能について、［はい］または［いいえ］が表示されます。［はい］の場合、Dynamic Provisioning、Dynamic Tiering、またはactive flashのプールのプールボリュームが閉塞したときに、そのプールボリュームに関連づけられている仮想ボリュームの読み取りと書き込みができなくなります。このとき、仮想ボリュームのアクセス属性は、Protect属性に変更されます。

次のどちらかに該当する場合、［－］が表示されます。

• Data Retention Utilityがインストールされていない。

• プールタイプが次のタイプ以外である。

  Dynamic Provisioning

  Dynamic Tiering（［複数階層プール］が［有効］）

  active flash（［Active Flash］が選択）

I/O失敗(プール満杯)時に仮想VOLをProtect属性にする

プール満杯時の仮想ボリューム保護機能について［はい］または［いいえ］が表示されます。［はい］の場合、Dynamic Provisioning、Dynamic Tiering、またはactive flashのプールが満杯になったときに、そのプールに関連づけられている仮想ボリュームの読み取りと書き込みができなくなります。このとき、仮想ボリュームのアクセス属性は、Protect属性に変更されます。

次のどちらかに該当する場合、［－］が表示されます。

• Data Retention Utilityがインストールされていない。

• プールタイプが次のタイプ以外である。

  Dynamic Provisioning

  Dynamic Tiering（［複数階層プール］が［有効］）

  active flash（［Active Flash］が選択）

プールVOL数

プールボリューム数が表示されます。

階層管理

性能モニタリングおよび階層再配置の自動実行または手動実行が表示されます。Dynamic Tiering機能が無効なときは［－］が表示されます。

実行周期

性能モニタリングおよび階層再配置が実行される周期が表示されます。Dynamic Tiering機能が無効なときは［－］が表示されます。

モニタ採取時間

［実行周期］が［24時間］のとき、性能モニタリングが実行される時間帯が表示されます。Dynamic Tiering機能が無効なときは［－］が表示されます。

モニタモード

継続モードが有効な場合は、［継続モード］と表示されます。周期モードが有効な場合は、［周期モード］と表示されます。Dynamic Tiering機能が無効なときは［－］が表示されます。

再配置速度

再配置速度の設定が表示されます。［1(最も遅い)］、［2(遅い)］、［3(標準)］、［4(速い)］、または［5(最も速い)］が表示されます。Dynamic Tiering機能が無効なときは［－］が表示されます。

新規割当用空き領域率(%)

各階層の新規割当用空き領域率の情報が表示されます。

• ［階層1］：Dynamic Tiering機能が有効なときは、階層1の新規割当用空き領域率が表示されます。Dynamic Tiering機能が無効なときは、［－］が表示されます。

• ［階層2］：Dynamic Tiering機能が有効で階層2がある場合、階層2の新規割当用空き領域率が表示されます。Dynamic Tiering機能が無効、または階層2がない場合は、［－］が表示されます。

• ［階層3］：Dynamic Tiering機能が有効で階層3がある場合、階層3の新規割当用空き領域率が表示されます。Dynamic Tiering機能が無効、または階層3がない場合は、［－］が表示されます。

再配置用バッファ領域率(%)

各階層の再配置用バッファ領域率の情報が表示されます。

• ［階層1］：Dynamic Tiering機能が有効なときは、階層1の再配置用バッファ領域率が表示されます。Dynamic Tiering機能が無効なときは、［－］が表示されます。

• ［階層2］：Dynamic Tiering機能が有効で階層2がある場合、階層2の再配置用バッファ領域率が表示されます。Dynamic Tiering機能が無効、または階層2がない場合は、［－］が表示されます。

• ［階層3］：Dynamic Tiering機能が有効で階層3がある場合、階層3の再配置用バッファ領域率が表示されます。Dynamic Tiering機能が無効、または階層3がない場合は、［－］が表示されます。

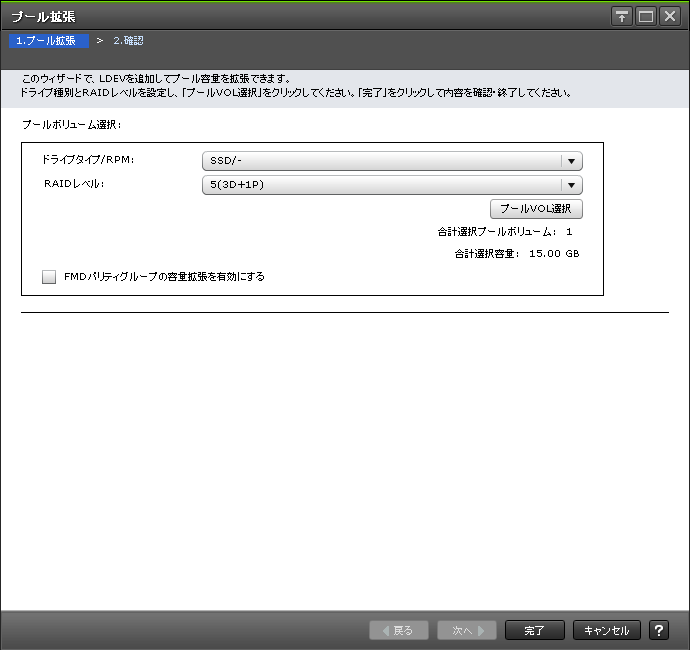

ドライブタイプ/RPM

選択したプールの［ドライブタイプ/RPM］または［混在可能］が表示されます。外部ボリュームの場合は、ドライブタイプに［外部ストレージ］が表示されます。

RAIDレベル

選択したプールの［RAIDレベル］または［混在可能］が表示されます。［ドライブタイプ/RPM］で［外部ストレージ］を選択している場合は、［－］が表示されます。

プールVOL選択

［プールVOL選択］画面が表示されます。

［プールVOL選択］画面の詳細については、(5)　［プールVOL選択］画面を参照してください。

合計選択プールボリューム

選択されたプールボリュームの合計数が表示されます。

合計選択容量

選択されたプールボリュームの容量が表示されます。

FMDパリティグループの容量拡張を有効にする

次のすべての条件を満たしている場合、チェックボックスを選択できます。

• 拡張するプール内のすべてのプールボリューム、および追加するすべてのプールボリュームがSSD、FMD、またはFMD DC2のパリティグループから作成されている
• 拡張するプール内のプールボリューム、および追加するプールボリュームともに、容量拡張設定が無効なパリティグループから作成されたプールボリュームの場合、そのパリティグループの容量拡張設定を有効にできる
• プールボリュームがひとつ以上選択されており、かつ、対象プールのプールボリュームまたは選択されたプールボリュームに容量拡張設定が無効なパリティグループから作成されたプールボリュームがひとつ以上含まれている

チェックボックスを選択した場合、FMDによる圧縮の効果が得られます。

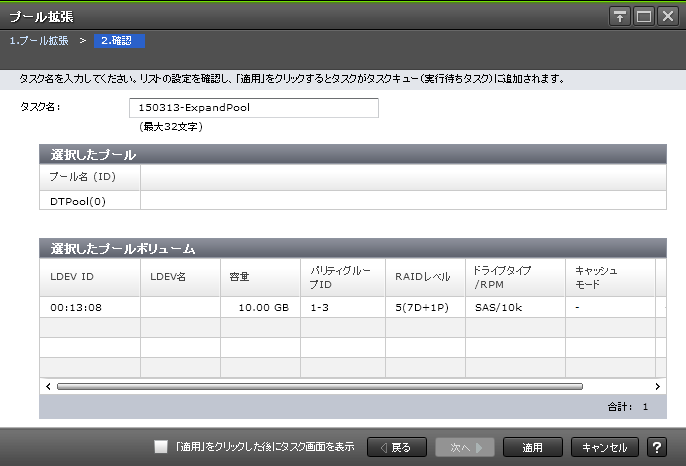

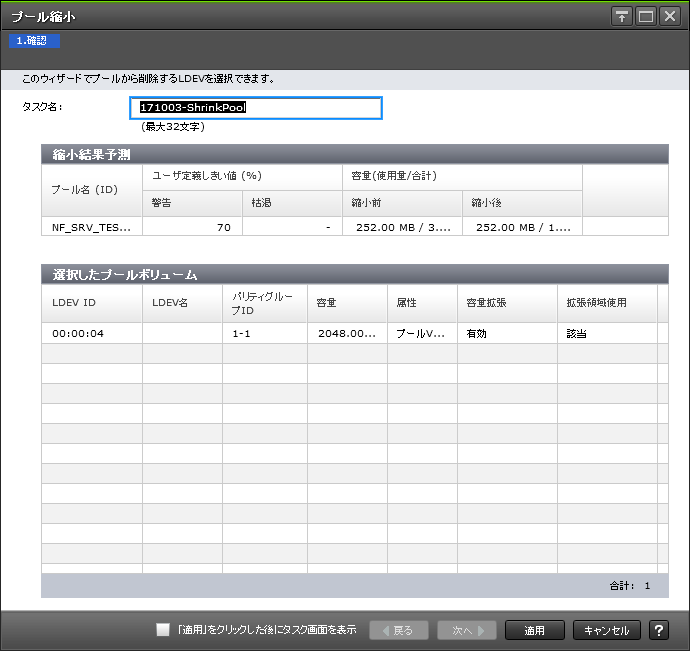

プール名(ID)

プール名とプールIDが表示されます。

LDEV ID

LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。

LDEV名

LDEV名が表示されます。

容量

容量が表示されます。

パリティグループID

パリティグループIDが表示されます。

RAIDレベル

RAIDレベルが表示されます。外部ボリュームの場合は、［－］が表示されます。

ドライブタイプ/RPM

ドライブ種別とRPM（回転数）が表示されます。外部ボリュームの場合は、ドライブタイプに［外部ストレージ］と外部LDEV階層ランクの値が表示されます。

キャッシュモード

外部ボリュームの場合、キャッシュモードの有効または無効が表示されます。外部ボリューム以外のボリュームの場合、［－］が表示されます。

属性

LDEVの属性が表示されます。

［データダイレクトマップ］：データダイレクトマップ属性のLDEVです。

［－］：属性が設定されていないLDEVです。

容量拡張

LDEVを作成したパリティグループの容量拡張設定の情報が表示されます。

［有効］：容量拡張設定が有効なパリティグループです。

［無効］：容量拡張設定が無効なパリティグループです。

［－］：容量拡張設定がサポートされていないLDEVです。

FMDパリティグループの容量拡張を有効にする

FMDパリティグループの容量拡張機能の設定状態が表示されます。

• ［する］：FMDパリティグループの容量拡張が設定されています。
• ［しない］：FMDパリティグループの容量拡張を設定できる状態ですが、設定されていません。
• ［－］：FMDパリティグループの容量拡張を設定できない状態です。
