1.4.8　［プール作成］画面

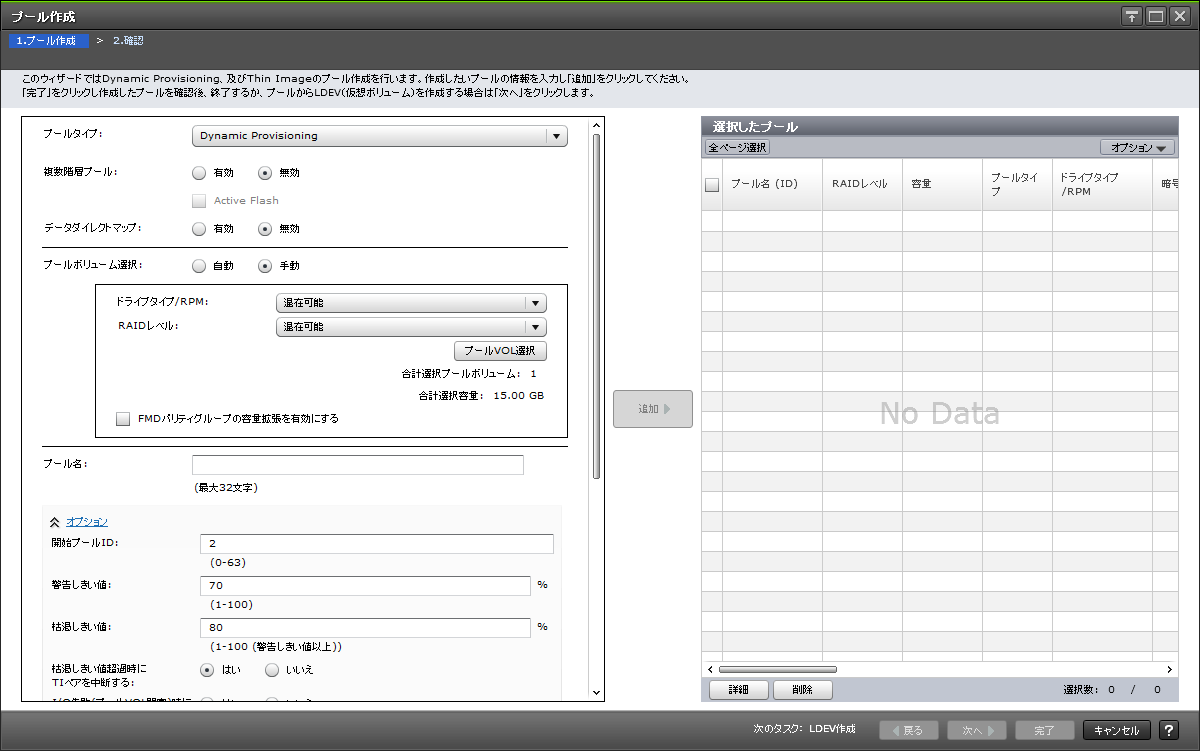

プールボリュームを手動で選択する場合

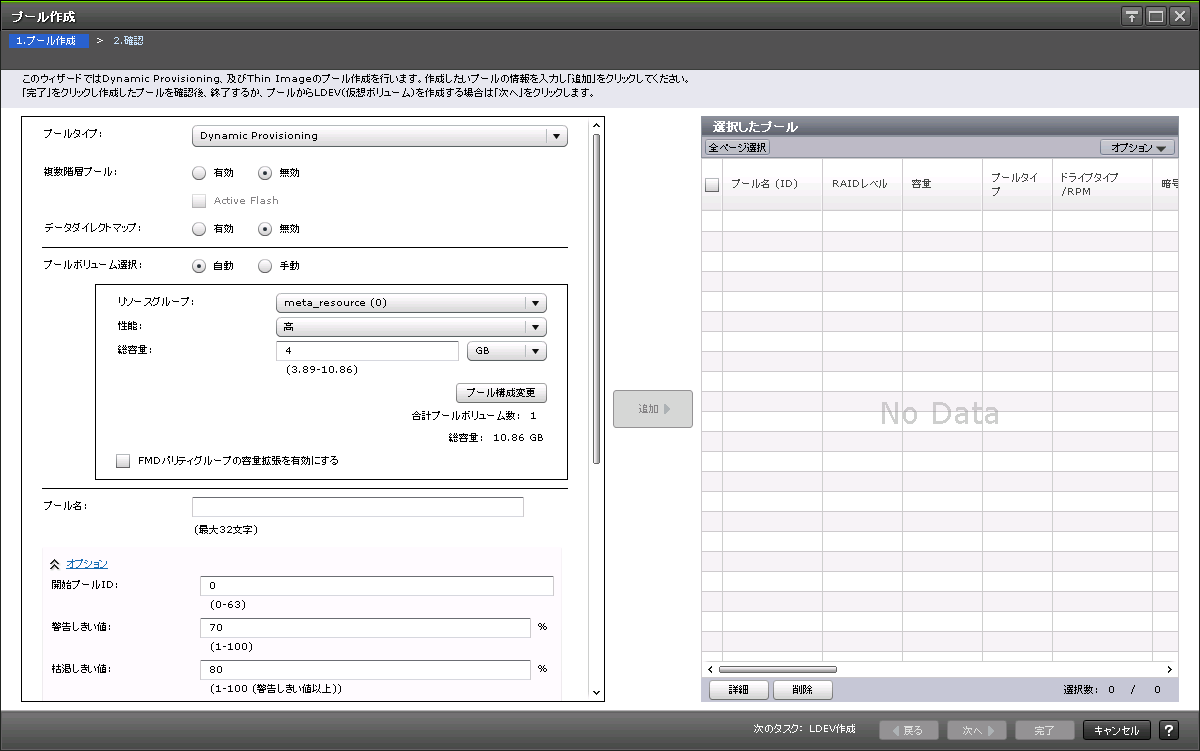

プールボリュームを自動で選択する場合

情報設定エリア

注※

※の項目は必ず設定してください。

［追加］ボタン

情報設定エリアで設定した設定内容が［選択したプール］テーブルに追加されます。

［選択したプール］テーブル

• テーブル

  項目	説明
  プール名(ID)	プール名とプールIDが表示されます。
  RAIDレベル	RAIDレベルが表示されます。プール内で混在している場合は、［混在］と表示されます。プールボリュームが外部ボリュームだけの場合は、［－］が表示されます。
  容量	作成したプールの合計容量が表示されます。
  プールタイプ	プールタイプが表示されます。 ［DP］：Dynamic Provisioningのプールです。 ［DT］：Dynamic Tieringのプールです。 ［DT(Active Flash)］：active flashのプールです。 ［DP(データダイレクトマップ)］：データダイレクトマップ属性のプールです。 ［TI］：Thin Imageのプールです。
  ドライブタイプ/RPM	ドライブ種別とRPM（回転数）が表示されます。外部ボリュームの場合は、ドライブタイプに［外部ストレージ］と外部LDEV階層ランクの値が表示されます。プール内でドライブ種別、RPM（回転数）、または外部LDEV階層ランクが混在している場合は、［混在］が表示されます。
  暗号化	プールの暗号化状態が表示されます。 ［有効］：暗号化設定が有効なプールボリュームによって作成されたプールです。 ［無効］：暗号化設定が無効なプールボリュームによって作成されたプールです。 ［混在］：プールボリュームに次のどれか2つ以上を指定した場合に表示されます。 暗号化が有効なボリューム 暗号化が無効なボリューム 外部ボリューム 注意：混在している状態のプールではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］もしくは［無効］のプールを使用してください。 ［－］：外部ボリュームです。
  ユーザ定義しきい値(%)	プールのしきい値に関する情報が表示されます。 ［警告］：警告しきい値が表示されます。 ［枯渇］：枯渇しきい値が表示されます。Thin Imageのプールの場合、［－］が表示されます。
  枯渇しきい値超過時にTIペアを中断する	Thin Imageペアを作成してスナップショットデータを格納するDynamic Provisioningのプールの使用量が枯渇しきい値を超えた場合、SIMコード62Exxxを出力する設定の状態が表示されます。 ［はい］：プールの使用量が枯渇しきい値を超えた場合、SIMコード62Exxxを出力します。 ［いいえ］：プールの使用量が枯渇しきい値を超えた場合でも、Thin Imageペアを使用できます。
  I/O失敗(プールVOL閉塞)時に仮想VOLをProtect属性にする	プールボリューム閉塞時の仮想ボリューム保護機能について、［はい］または［いいえ］が表示されます。 次のどちらかに該当する場合、［－］が表示されます。 Data Retention Utilityがインストールされていない。 プールタイプが次のタイプ以外である。 Dynamic Provisioning Dynamic Tiering（［複数階層プール］が［有効］） active flash（［Active Flash］が選択）
  I/O失敗(プール満杯)時に仮想VOLをProtect属性にする	プール満杯時の仮想ボリューム保護機能について［はい］または［いいえ］が表示されます。 次のどちらかに該当する場合、［－］が表示されます。 Data Retention Utilityがインストールされていない。 プールタイプが次のタイプ以外である。 Dynamic Provisioning Dynamic Tiering（［複数階層プール］が［有効］） active flash（［Active Flash］が選択）
  プールVOL数	プールボリューム数が表示されます。
  階層管理	Dynamic Tiering機能が有効なときは、性能モニタリングおよび階層再配置の自動実行または手動実行が表示されます。Dynamic Tiering機能が無効なときは［－］が表示されます。
  実行周期	性能モニタリングおよび階層再配置の周期が表示されます。Dynamic Tiering機能が無効なときは［－］が表示されます。
  モニタ採取時間	［実行周期］が［24時間］のとき、性能モニタリングが実行される時間帯が表示されます。Dynamic Tiering機能が無効なときは［－］が表示されます。
  モニタモード	継続モードが有効な場合は、［継続モード］と表示されます。周期モードが有効な場合は、［周期モード］と表示されます。Dynamic Tiering機能が無効なときは［－］が表示されます。
  再配置速度	階層再配置の速度の設定が表示されます。［1(最も遅い)］、［2(遅い)］、［3(標準)］、［4(速い)］、または［5(最も速い)］が表示されます。Dynamic Tiering機能が無効なときは［－］が表示されます。
  新規割当用空き領域率(%)	各階層の新規割当用空き領域率の情報が表示されます。 ［階層1］：Dynamic Tiering機能が有効なときは、階層1の新規割当用空き領域率が表示されます。Dynamic Tiering機能が無効なときは、［－］が表示されます。 ［階層2］：Dynamic Tiering機能が有効で階層2がある場合、階層2の新規割当用空き領域率が表示されます。Dynamic Tiering機能が無効、または階層2がない場合は、［－］が表示されます。 ［階層3］：Dynamic Tiering機能が有効で階層3がある場合、階層3の新規割当用空き領域率が表示されます。Dynamic Tiering機能が無効、または階層3がない場合は、［－］が表示されます。
  再配置用バッファ領域率(%)	各階層の再配置用バッファ領域率の情報が表示されます。 ［階層1］：Dynamic Tiering機能が有効なときは、階層1の再配置用バッファ領域率が表示されます。Dynamic Tiering機能が無効なときは、［－］が表示されます。 ［階層2］：Dynamic Tiering機能が有効で階層2がある場合、階層2の再配置用バッファ領域率が表示されます。Dynamic Tiering機能が無効、または階層2がない場合は、［－］が表示されます。 ［階層3］：Dynamic Tiering機能が有効で階層3がある場合、階層3の再配置用バッファ領域率が表示されます。Dynamic Tiering機能が無効、または階層3がない場合は、［－］が表示されます。

• ボタン

  項目	説明
  詳細	行のチェックボックスを選択してボタンをクリックすると、［プールプロパティ］画面が表示されます。
  削除	行のチェックボックスを選択してボタンをクリックすると、行が削除されます。

［次のタスク］

［次へ］をクリックすると、［次のタスク］に記載されたタスクの設定に進みます。
