1.18.9 関連コンテンツ(パリティグループ作成とスペアドライブ割り当て)
- 〈この項の構成〉
(1) パリティグループを指定してLDEVを閉塞する
背景
パリティグループに含まれるすべてのLDEVを閉塞します。
前提条件
-
必要なロール:ストレージ管理者(プロビジョニング)ロール
操作手順
-
次のどれかの方法でタブを表示します。
Hitachi Command Suiteを使用する場合:
-
[リソース]タブで[ストレージシステム]ツリーを展開します。ローカルストレージシステムの配下の[パリティグループ]を右クリックし、[System GUI]を選択します。[パリティグループ]タブを表示します。
Storage Navigatorを使用する場合:
-
ストレージシステムの全パリティグループを表示する場合、[ストレージシステム]ツリーから[パリティグループ]を選択し、[パリティグループ]タブを表示します。
-
Internal単位またはExternal単位でパリティグループを表示する場合、[ストレージシステム]ツリーから[パリティグループ]を選択し、[Internal]または[External]を選択し、[パリティグループ]タブを表示します。
-
-
対象のパリティグループを探し、テーブルの[LDEV状態]欄でLDEVの状態を確認します。
[Blocked]と表示されている場合、LDEVは閉塞状態です。
-
[Blocked]と表示されていないパリティグループを選択します。
-
次のどちらかの方法で、[LDEV閉塞]画面を表示します。
-
[他のタスク]-[LDEV閉塞]をクリックします。
-
[アクション]メニューから[論理デバイス管理]-[LDEV閉塞]を選択します。
-
-
[設定確認]画面で設定内容を確認し、[タスク名]にタスク名を入力します。
-
[適用]をクリックします。
タスクが登録され、[「適用」をクリックした後にタスク画面を表示]のチェックボックスにチェックマークが付いている場合は、[タスク]画面が表示されます。
(2) スペアドライブ割り当てウィザード

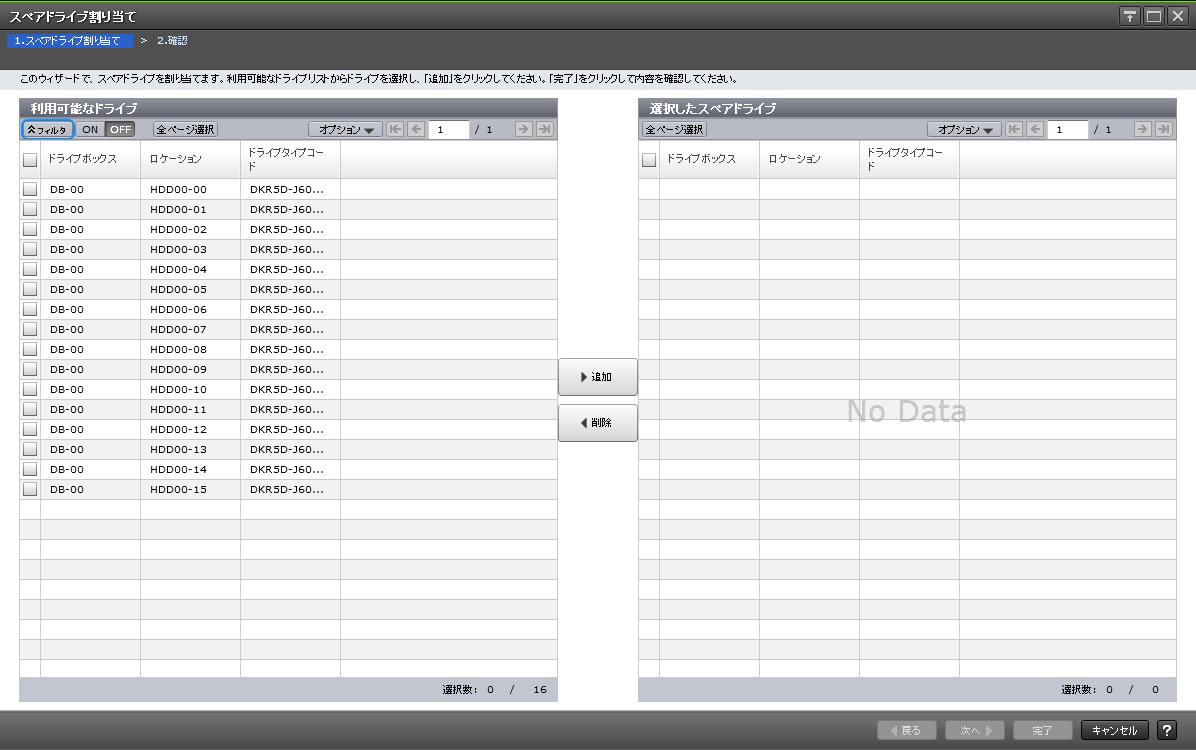

(a) [スペアドライブ割り当て]画面
![]() |
[利用可能なドライブ]テーブル
各ユーザに割り当てられているドライブだけが表示されます。
項目 |
説明 |
---|---|
ドライブボックス |
ドライブボックスが表示されます。 |
ロケーション |
ドライブボックスの位置が表示されます。 |
ドライブタイプコード |
ドライブ種別のコードが表示されます。 |
[追加]ボタン
[利用可能なドライブ]テーブルで行のチェックボックスを選択してボタンをクリックすると、選択したドライブが[選択したスペアドライブ]テーブルに追加されます。
[削除]ボタン
[選択したスペアドライブ]テーブルで行のチェックボックスを選択してボタンをクリックすると、選択したドライブが[利用可能なドライブ]テーブルに移動します。
[選択したスペアドライブ]テーブル
項目 |
説明 |
---|---|
ドライブボックス |
ドライブボックスが表示されます。 |
ロケーション |
ドライブボックスの位置が表示されます。 |
ドライブタイプコード |
ドライブ種別のコードが表示されます。 |

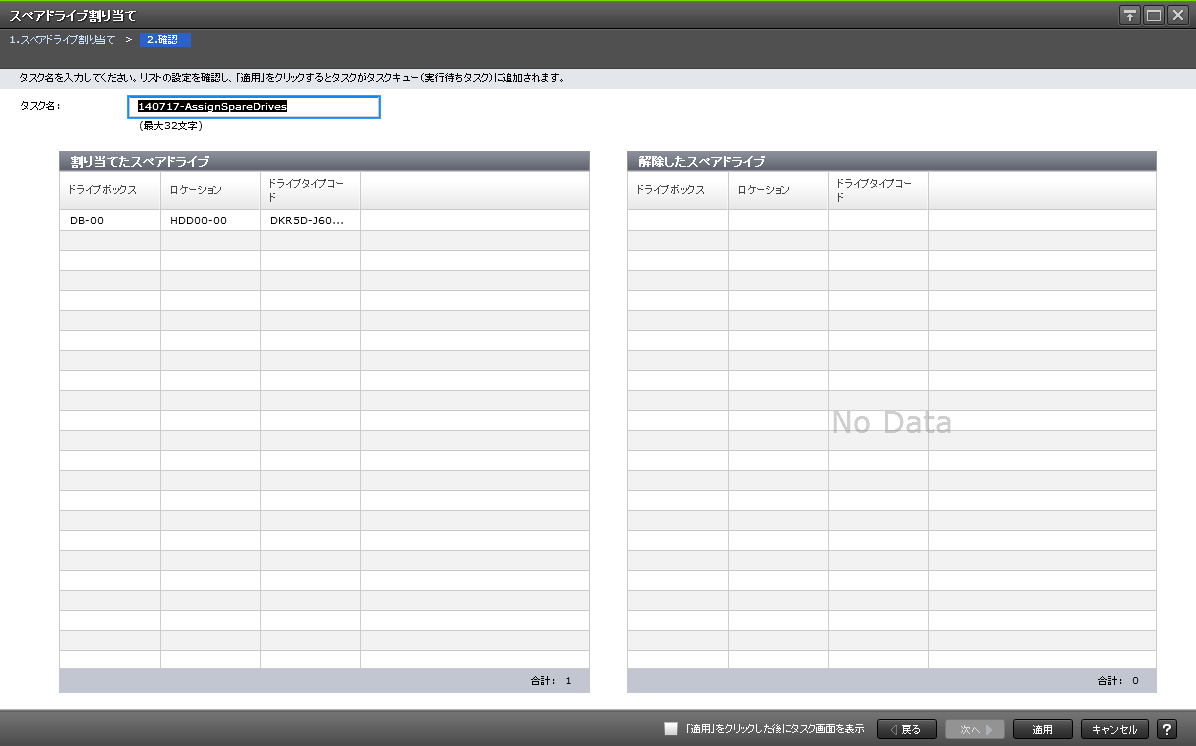

(b) [設定確認]画面
![]() |
[割り当てたスペアドライブ]テーブルまたは[解除したスペアドライブ]テーブル
項目 |
説明 |
---|---|
ドライブボックス |
ドライブボックスが表示されます。 |
ロケーション |
ドライブボックスの位置が表示されます。 |
ドライブタイプコード |
ドライブ種別のコードが表示されます。 |
- メモ
-
この[設定確認]画面の説明は単一のタスクを実行したケースを表示しています。複数のタスクを連結して実行した場合には、すべての設定項目が画面上に表示されます。項目の内容を確認したい場合には、[戻る]で各[設定]画面へ戻り、ヘルプボタンをクリックして参照してください。
(3) パリティグループ編集ウィザード

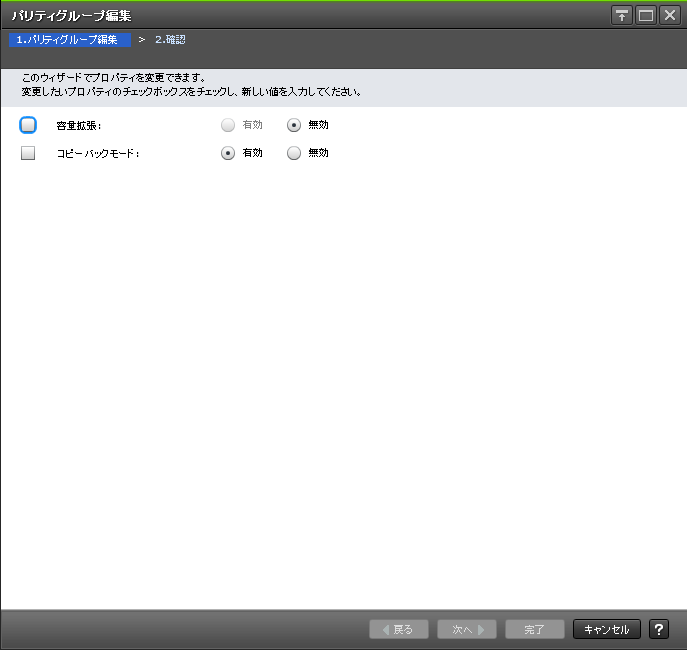

(a) [パリティグループ編集]画面
![]() |
項目 |
説明 |
---|---|
容量拡張 |
パリティグループに容量拡張設定を設定します。容量拡張設定が使用できるドライブが選択されている場合、設定できます。 [有効]:容量拡張設定を使用します。 [無効]:容量拡張設定を使用しません。 |
コピーバックモード |
パリティグループにコピーバックモードを設定します。 [有効]:障害が発生したドライブが交換されたときにコピーバックを実行します。 [無効]:コピーバックモードを使用しません。 |

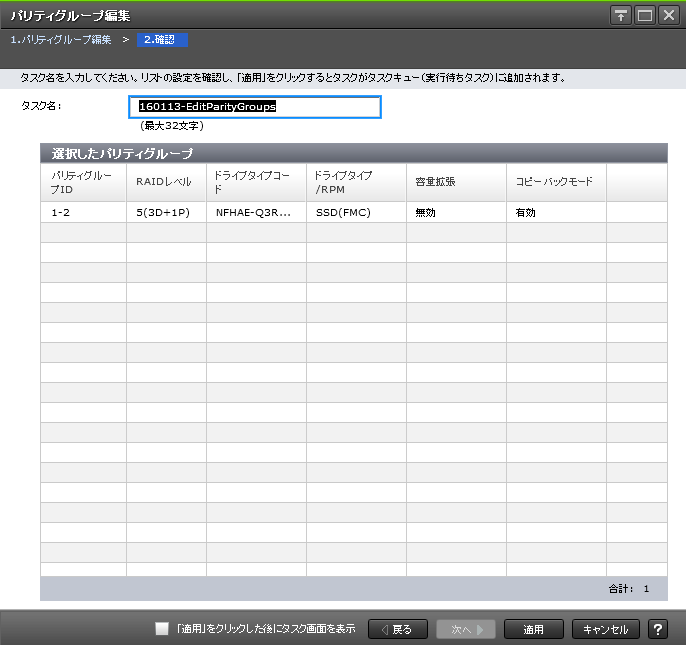

(b) [設定確認]画面
![]() |
[選択されたパリティグループ]テーブル
項目 |
説明 |
---|---|
パリティグループID |
パリティグループIDが表示されます。 |
RAIDレベル |
RAIDレベルが表示されます。 |
ドライブタイプコード |
ドライブ種別のコードが表示されます。 |
ドライブタイプ/RPM |
ドライブ種別とRPM(回転数)が表示されます。 |
容量拡張 |
容量拡張設定の情報が表示されます。 [有効]:容量拡張設定が有効です。 [無効]:容量拡張設定が無効です。 |
コピーバックモード |
コピーバックモードの情報が表示されます。 [有効]:コピーバックモードが有効です。 [無効]:コピーバックモードが無効です。 |
- メモ
-
この[設定確認]画面の説明は単一のタスクを実行したケースを表示しています。複数のタスクを連結して実行した場合には、すべての設定項目が画面上に表示されます。項目の内容を確認したい場合には、[戻る]で各[設定]画面へ戻り、ヘルプボタンをクリックして参照してください。

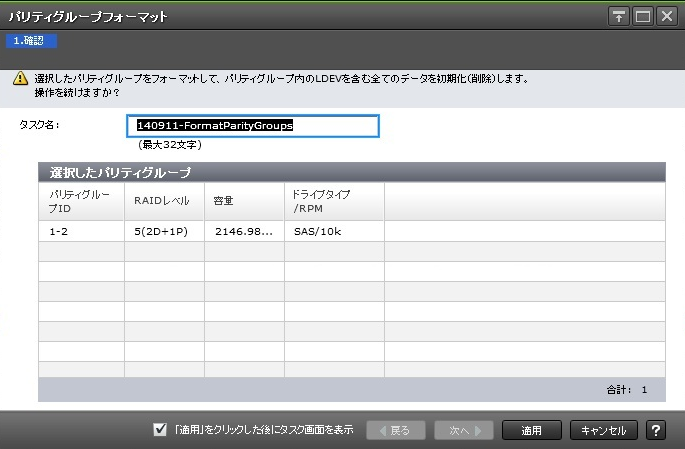

(4) [パリティグループフォーマット]画面
![]() |
[選択したパリティグループ]テーブル
項目 |
説明 |
---|---|
パリティグループID |
パリティグループIDが表示されます。 |
RAIDレベル |
RAIDレベルが表示されます。 [*]:分散パリティグループです。 [-]:RAIDレベルが設定されていません。 |
容量 |
LDEVの容量が表示されます。 |
ドライブタイプ / RPM |
ドライブ種別と回転数が表示されます。[ドライブタイプ/RPM]が設定されていない場合は、[-]が表示されます。 |

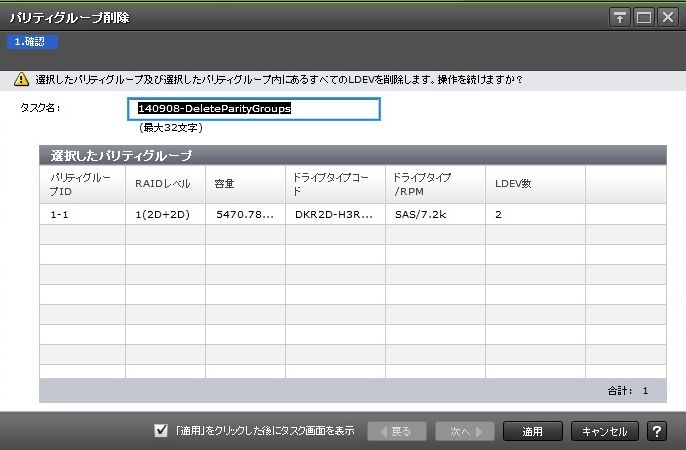

(5) [パリティグループ削除]画面
![]() |
[選択されたパリティグループ]テーブル
項目 |
説明 |
---|---|
パリティグループID |
パリティグループIDが表示されます。 |
RAIDレベル |
RAIDレベルが表示されます。 |
容量 |
パリティグループの容量が表示されます。 |
LDEV数 |
パリティグループ内のLDEV数が表示されます。 |
ドライブタイプコード |
ドライブ種別のコードが表示されます。 |
ドライブタイプ/RPM |
ドライブ種別とRPM(回転数)が表示されます。 |

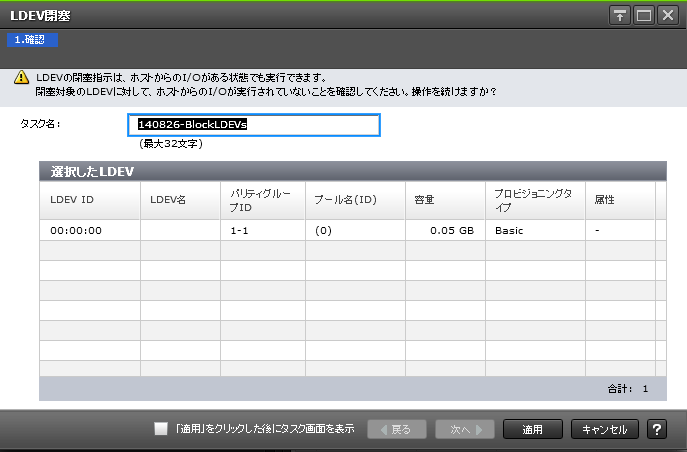

(6) [LDEV閉塞]画面
![]() |
[選択したLDEV]テーブル
項目 |
説明 |
---|---|
LDEV ID |
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。 |
LDEV名 |
LDEVの名称が表示されます。 |
パリティグループID |
パリティグループIDが表示されます。 |
プール名(ID) |
プール名(プールID)が表示されます。 |
容量 |
LDEVの容量が表示されます。 |
プロビジョニングタイプ |
LDEVの種別が表示されます。 [Basic]:内部ボリュームです。 [DP]:Dynamic Provisioningの仮想ボリュームです。 [外部ボリューム]:外部ボリュームです。 [Snapshot]:Thin Imageのボリュームです。 [ALU]:ALU属性のLDEVです。 |
属性 |
LDEVの属性が表示されます。 [コマンドデバイス]:コマンドデバイスです。 [リモートコマンドデバイス]:リモートコマンドデバイスです。 [ALU]:ALU属性のLDEVです。 [SLU]:SLU属性のLDEVです。 [データダイレクトマップ]:データダイレクトマップ属性のLDEVです。 [重複排除用システムデータボリューム(フィンガープリント)]:重複排除用システムデータボリューム(フィンガープリント)です。 [重複排除用システムデータボリューム(データストア)]:重複排除用システムデータボリューム(データストア)です。 [-]:属性が設定されていないLDEVです。 |
