1.13.11 関連コンテンツ(ホストグループの設定)
(1) ホストバスアダプタ交換時にWWNの設定を変更する
背景
LUパスの設定後にホスト側のホストバスアダプタを交換した場合、LUN Managerの画面に表示されるホストバスアダプタのWWNは自動的には変更されません。そのため、ホストバスアダプタ交換後にLUN ManagerでWWNの設定を変更する必要があります。
- メモ
-
新しいホストバスアダプタが複数のファイバチャネルポートに接続されていた場合、設定変更の内容はほかのポートにも適用されますが、次のようなポートには適用されません。
-
LUNセキュリティが無効になっている。
-
変更後のニックネームと同じニックネームを持つホストバスアダプタがすでにある。
-
前提条件
-
必要なロール:ストレージ管理者(プロビジョニング)ロール
操作手順
-
次のどれかの方法で[ホスト]タブを選択します。
Hitachi Command Suiteを使用する場合:
-
[リソース]タブで[ストレージシステム]ツリーを展開します。ローカルストレージシステムの配下の[ポート / ホストグループ / iSCSIターゲット]を選択します。[ポート / ホストグループ / iSCSIターゲット]画面で[ホスト]タブを選択します。
Storage Navigatorを使用する場合:
-
ストレージシステムの全ホストを表示する場合、[ストレージシステム]ツリーから[ポート / ホストグループ / iSCSIターゲット]を選択します。[ホスト]タブを選択します。
-
ポート単位でホストを表示する場合、[ストレージシステム]ツリーから[ポート / ホストグループ / iSCSIターゲット]を選択し、ツリーから設定対象のポート名を選択します。[ホスト]タブを選択します。
-
ホストグループ単位でホストを表示する場合、[ストレージシステム]ツリーから[ポート / ホストグループ / iSCSIターゲット]を選択し、設定対象のホストグループ名を選択します。[ホスト]タブを選択します。
-
-
ホストバスアダプタの一覧から、交換前に使用していたホストバスアダプタを探します。
-
次のどちらかの方法で、[ホスト編集]画面を表示します。
-
[ホスト編集]をクリックします。
-
[アクション]メニューから[ポート/ホストグループ管理]-[ファイバ]-[ホスト編集]を選択します。
-
-
[HBA WWN]のチェックボックスを選択して、[HBA WWN]の内容を変更します。
新しいホストバスアダプタのデバイス認証ができていないおそれがありますので、新しいホストバスアダプタからファイバチャネルポートへの経路が正しく接続されているか、再確認してください。
-
[ホスト編集]画面の[ホスト名]ボックスで、もし必要であれば[ホスト名]のチェックボックスを選択してニックネームを設定します。
- ヒント
-
ホストの設置場所や所有者などにちなんだニックネームをホストバスアダプタに割り当てることができます。ニックネームを付けておくと、LUN Managerの画面上でホストバスアダプタを識別しやすくなります。LUN Managerの画面ではホストバスアダプタをWWNで識別できますが、ホスト所有者などにちなんだニックネームを付けておくと、WWN(16桁の16進数)よりも簡単にホストバスアダプタを識別できます。
-
[ホスト編集]画面で、[全てのポートのHBA WWNにも同様の設定を行う。]をチェックします。
-
[完了]をクリックします。
[設定確認]画面が表示され、変更対象のホストバスアダプタが一覧表示されます。
-
[設定確認]画面で設定内容を確認し、[タスク名]にタスク名を入力します。
-
[適用]をクリックします。
タスクが登録され、[「適用」をクリックした後にタスク画面を表示]のチェックボックスにチェックマークが付いている場合は、[タスク]画面が表示されます。
(2) [新規ホスト追加]画面

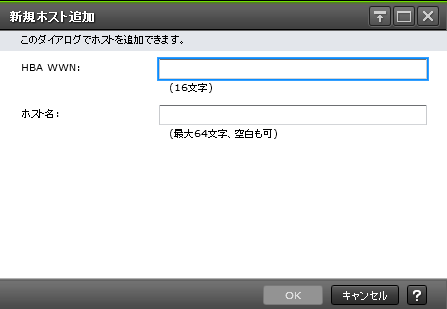

情報設定エリア(ファイバチャネル選択時)
項目 |
説明 |
---|---|
HBA WWN |
ポートのWWNを入力します(16桁の16進数で入力します)。 |
ホスト名 |
ホスト名を入力します。 ホスト名は最大64文字で、ASCII文字(英数字および記号)が使用できます。ただし、次の記号は使用できません。 \ / : , ; * ? " < > | ホスト名の先頭と末尾に、空白文字を使用することはできません。ホスト名は、大文字と小文字を区別します。 |

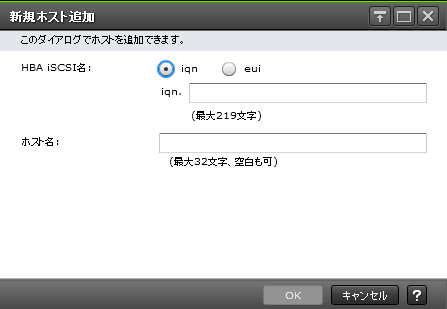

情報設定エリア(iSCSI選択時)
項目 |
説明 |
---|---|
HBA iSCSI名 |
|
ホスト名 |
ホスト名を入力します。 ホスト名は最大32文字まで入力できます。なお、ASCII文字(英数字および記号)が使用できます。ただし、次の記号は使用できません。 \ / : , ; * ? " < > | ホスト名の先頭と末尾に、空白文字を使用することはできません。ホスト名は、大文字と小文字を区別します。 |

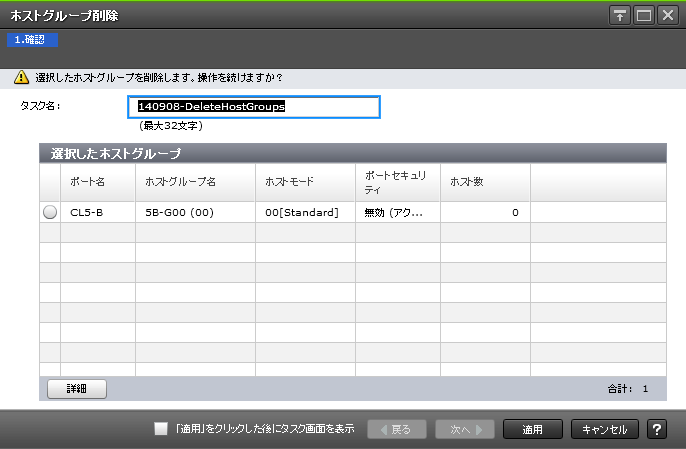

(3) [ホストグループ削除]画面
[選択したホストグループ]テーブル
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
ホストグループ名
ホストグループ名が表示されます。
ホストモード
ホストグループのホストモードが表示されます。
ポートセキュリティ
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。
ホスト数
ホストグループに登録されているホストの数が表示されます。
-
ボタン
項目
説明
詳細
行のラジオボタンを選択してボタンをクリックすると[ホストグループプロパティ]画面が表示されます。

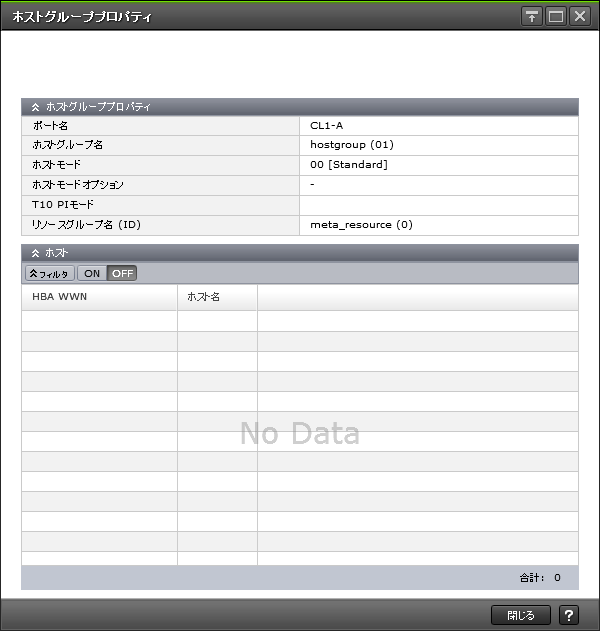

(4) [ホストグループプロパティ]画面
[ホストグループプロパティ]テーブル
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
ホストグループ名 |
ホストグループ名が表示されます。 |
ホストモード |
ホストグループのホストモードが表示されます。 |
ホストモードオプション |
有効になっているホストモードオプションの番号が表示されます。 |
T10 PIモード |
ポートのT10 PIモードの設定([有効]または[無効])が表示されます。 |
リソースグループ名(ID) |
ホストグループのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。 |
[ホスト]テーブル
項目 |
説明 |
---|---|
HBA WWN |
ポートのWWNが表示されます。 |
ホスト名 |
ホスト名が表示されます。 |
