4.1.2　Universal Volume Managerの構成要素

Universal Volume Managerを使用したシステムは、通常次の要素で構成されています。

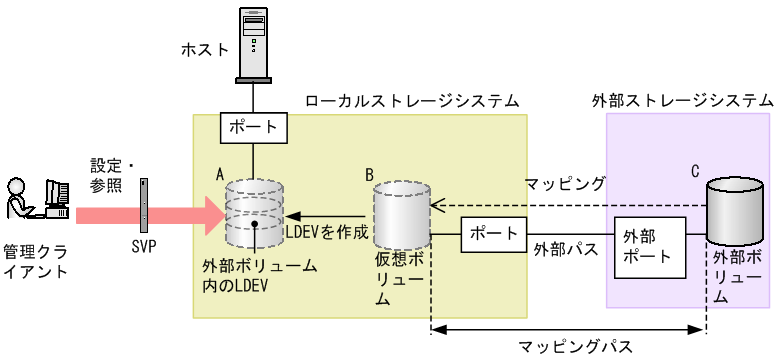

Universal Volume Managerの構成要素の関係を次の図に示します。

• ローカルローカルストレージシステムローカルストレージシステム：

  接続元のVSP G130, G150, G350, G370, G700, G900およびVSP F350, F370, F700, F900のストレージシステムを「ローカルストレージシステム」と呼びます。

• 外部外部ストレージシステム外部ストレージシステム：

  接続先のストレージシステムを「外部ストレージシステム」と呼びます。他のマニュアルでは、外部デバイスと呼ぶこともあります。

  Universal Volume Managerは、日立製品、日立のOEM製品、および他社製品（IBMやEMCなど）を、接続できる外部ストレージシステムとしてサポートしています。これらのボリュームは、ホストにとっては、ローカルストレージシステムの内部ボリュームとして認識されます。

• 管理クライアント：

  Storage Navigatorが動作しているコンピュータです。

• Universal Volume Manager：

  VSP G130, G150, G350, G370, G700, G900およびVSP F350, F370, F700, F900のストレージシステムを含む複数のストレージシステムを、まるで1つのストレージシステムであるかのように扱えるプログラムプロダクトです。

• 外部ボリューム外部ボリューム（図のC）：

  外部ストレージシステム内にあるボリューム（図のC）のことを、「外部ボリューム」と呼びます。

  Universal Volume Managerを使って接続元ストレージシステムのボリュームとしてマッピングされた、外部ストレージシステム内のボリュームです。

• 外部ボリュームがマッピングされている内部ボリューム内部ボリューム（図のB）：

  接続元のストレージシステム側で管理する仮想的なボリュームです。

  Universal Volume Managerでは、外部ボリュームがマッピングされている内部ボリューム（図のB）のことも、通常は「外部ボリューム」と呼びます。なぜなら、この内部ボリュームは仮想的なボリュームであり、外部ボリュームを表しているためです。ただし、外部ストレージシステム内に実際にある外部ボリュームと呼び分ける必要があるときだけ、「外部ボリュームがマッピングされている内部ボリューム」と呼びます。

• 外部ボリューム内のLDEVLDEV（図のA）：

  外部ボリュームがマッピングされている内部ボリューム（図のB）を、実際にホストや他プログラムプロダクトから使用するには、システム管理者が、マッピングされている内部ボリューム内にLDEVを作成する必要があります（図のA）。LDEVの作成には、マッピングと同時にUniversal Volume Managerを使用する方法と、外部ボリュームをマッピングしたあとにVLL機能VLL（Virtual LUN）を使用する方法があります。これらの方法で作成されたLDEVのことを、Universal Volume Managerでは「外部ボリューム内のLDEV外部ボリューム内のLDEV」と呼びます。ただし、他のマニュアルでは、「外部ボリューム」と呼びます。

  ヒント

  VLL機能の概念に当てはめた場合、外部ボリューム（外部ボリュームがマッピングされている内部ボリューム）はVDEVVDEVに、外部ボリューム内のLDEVはLDEVに該当します。そのため、マッピングが完了したあとは、通常の内部ボリューム内にLDEVを作成するのと同様に、VLL機能を使用して外部ボリューム内に可変ボリュームを作成できます。VDEVおよびLDEVの詳細については、システム構築ガイドを参照してください。

• 外部パス外部パス：

  Universal Volume Managerを使用する前に、ローカルストレージシステムのポートから、外部ストレージシステムのポートまでをケーブルで接続します。このケーブルで接続されたポート間の経路のことを「外部パス」と呼びます。

• マッピング：

  ローカルストレージシステムから外部ボリュームを操作するためには、マッピングが必要です。システム管理者は、外部ボリュームをローカルストレージシステムの内部ボリューム（図のB）としてマッピングします。マッピング後は、ローカルストレージシステムから、内部ボリュームを操作するのと同様に外部ボリュームを操作できます。

• マッピングパスマッピングパスボリューム：

  マッピングによって、外部ボリュームと内部ボリュームとの間にパスが自動的に設定されます。このパスを「マッピングパス」と呼びます。マッピングパスは、ボリュームとボリュームを結ぶパスです。マッピングパスの一部に、外部パスを使用しています。
