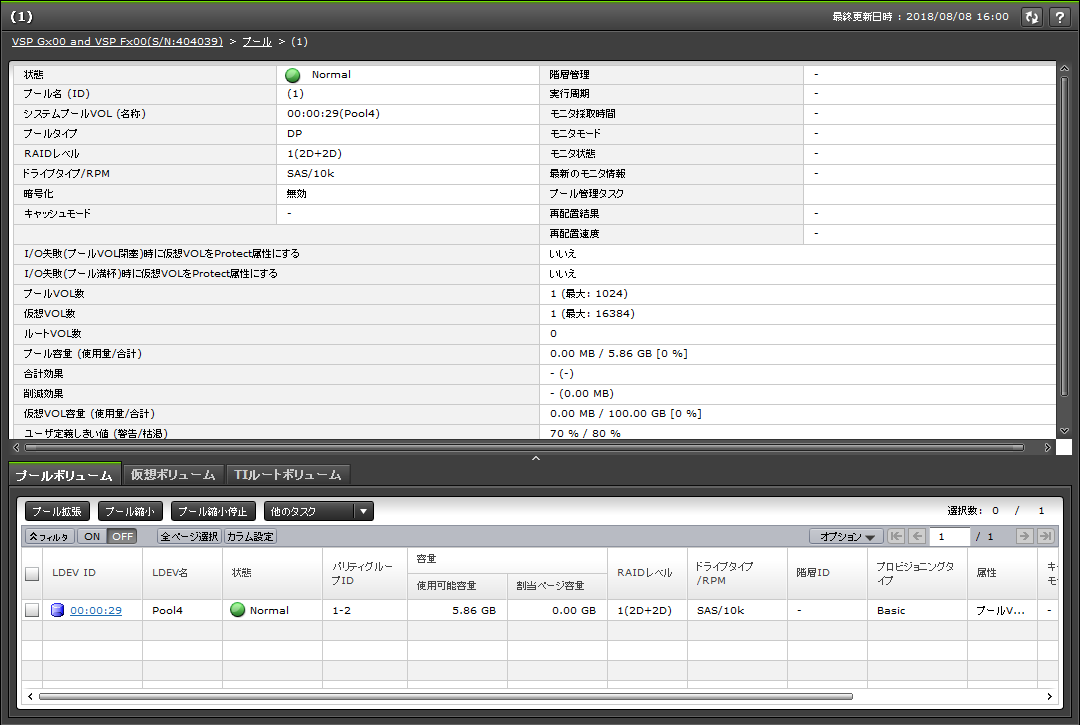

(1) 個別のプール画面
[ストレージシステム]ツリーの[プール]から各プールを選択したときに表示される画面です。
![]() |
-
サマリ
-
[プールボリューム]タブ
-
[仮想ボリューム]タブ
-
[ルートボリューム]タブまたは[TIルートボリューム]タブ
サマリ
項目 |
説明 |
---|---|
状態 |
状態が表示されます。[状態]リストに表示されるアイコンとその意味を次に示します。
|
プール名(ID) |
プール名とプールIDが表示されます。 |
システムプールVOL(名称) |
プールの管理領域が含まれているシステムプールボリュームのLDEV IDとLDEV名が表示されます。 |
プールタイプ |
プールタイプが表示されます。 [DP]:Dynamic Provisioningのプールです。 [DT]:Dynamic Tieringのプールです。 [DT(Active Flash)]:active flashのプールです。 [DP(データダイレクトマップ)]:データダイレクトマップ属性のプールです。 [TI]:Thin Imageのプールです。 |
RAIDレベル |
RAIDレベルが表示されます。プール内で混在している場合は[混在]が表示されます。プールボリュームが外部ボリュームだけの場合は、[-]が表示されます。 |
ドライブタイプ/RPM |
プールのドライブ種別とRPM(回転数)が表示されます。外部ボリュームの場合は、ドライブタイプに[外部ストレージ]と外部LDEV階層ランクの値が表示されます。プール内でドライブ種別、RPM(回転数)または外部LDEV階層ランクが混在している場合は、[混在]が表示されます。 |
暗号化 |
プールの暗号化状態が表示されます。 [有効]:暗号化設定が有効なプールボリュームによって作成されたプールです。 [無効]:暗号化設定が無効なプールボリュームによって作成されたプールです。 [混在]:プールボリュームに次のどれか2つ以上を指定した場合に表示されます。
注意:混在している状態のプールではデータの暗号化が保証されません。データの暗号化を管理したい場合は、[暗号化]が[有効]もしくは[無効]のプールを使用してください。 [-]:外部ボリュームで作成されたプールまたは閉塞しているプールです。 |
キャッシュモード |
外部ボリューム構成の場合、キャッシュモードの有効または無効が表示されます。外部ボリューム以外のボリュームによる構成の場合、[-]が表示されます。 |
I/O失敗(プールVOL閉塞)時に仮想VOLをProtect属性にする |
プールボリューム閉塞時の仮想ボリューム保護機能について、[はい]または[いいえ]が表示されます。[はい]の場合、Dynamic Provisioning、Dynamic Tiering、またはactive flashのプールのプールボリュームが閉塞したときに、そのプールボリュームに関連づけられている仮想ボリュームの読み取りと書き込みができなくなります。このとき、仮想ボリュームのアクセス属性は、Protect属性に変更されます。 次のどちらかに該当する場合、[-]が表示されます。
|
I/O失敗(プール満杯)時に仮想VOLをProtect属性にする |
プール満杯時の仮想ボリューム保護機能について[はい]または[いいえ]が表示されます。[はい]の場合、Dynamic Provisioning、Dynamic Tiering、またはactive flashのプールが満杯になったときに、そのプールに関連づけられている仮想ボリュームの読み取りと書き込みができなくなります。このとき、仮想ボリュームのアクセス属性は、Protect属性に変更されます。 次のどちらかに該当する場合、[-]が表示されます。
|
プールVOL数 |
プールに設定されているプールボリューム数とプールに設定できる最大プールボリューム数が表示されます。 |
仮想VOL数 |
プールに関連づけられている仮想ボリューム数とプールに関連づけできる最大仮想ボリューム数が表示されます。 データダイレクトマップ属性のプールの場合、プールに関連づけできる最大仮想ボリューム数に、[-]が表示されます。 Thin Imageのプールの場合、[-]が表示されます。 |
ルートVOL数 |
Thin Imageペアのルートボリューム数が表示されます。該当するボリュームがない場合は、[-]が表示されます。 |
プール容量(使用量/合計) |
プールの割当ページ容量と予約ページ容量の合計、およびプール容量の合計が表示されます。複数のプールボリュームでプールが構成される場合は、それらの容量の合計が表示されます。容量拡張設定が有効なパリティグループに属するプールボリュームを含むプールの場合、プールの使用量および合計容量が表示されます。 |
合計効果 |
容量拡張機能、容量削減機能(圧縮機能および重複削減機能)、スナップショット、 およびDynamic Provisioningの合計効果の比率が表示されます。なお、合計効果の比率には、システムデータは含まれません。また、計算の開始日時および終了日時が表示されます。各項目の詳細については、「3.1.8 合計効果について」を参照してください。 注意:ここで表示される計算日時は、ストレージシステムのシステム日時(日付、時刻、タイムゾーン)に基づいた時刻が表示されます。一方でStorage Navigatorの[最終更新日時]には、SVPのシステム日時(日付、時刻、タイムゾーン)に基づいた時刻が表示されます。そのため、ストレージシステムとSVPのシステム日時(日付、時刻、タイムゾーン)の設定が異なると、ここで表示される計算日時と[最終更新日時]との間に設定したシステム日時の差分の時間差が発生します。 ストレージシステムとSVPのシステム日時設定については、システム管理者ガイドを参照してください。 |
削減効果 |
容量拡張機能および容量削減機能(圧縮機能および重複削減機能)によって削減されたデータの削減率および削減量が表示されます。詳細については、「3.1.1 容量削減機能と容量拡張機能の利用」を参照してください。 [削減効果]に表示される削減量には、パタン排除量やシステムデータ量が含まれています。しかし[ソフトウェア削減]の圧縮量と重複排除量、および[FMD圧縮率]の圧縮量にはパタン排除量やシステムデータ量が含まれていません。このため、[ソフトウェア削減]の圧縮量と重複排除量と[FMD圧縮率]の圧縮量の合計は、[削減効果]の削減量と一致しません。 |
仮想VOL容量(使用量/合計) |
仮想ボリュームの割当ページ容量と予約ページ容量の合計、および仮想ボリューム容量の合計が表示されます。Thin Imageのプールの場合は、使用量と合計に[-]が表示されます。 |
ユーザ定義しきい値(警告/枯渇) |
ユーザ定義しきい値(警告/枯渇)が表示されます。 Thin Imageのプールの場合、[枯渇]に[-]が表示されます。 |
枯渇しきい値超過時にTIペアを中断する |
Thin Imageペアを作成してスナップショットデータを格納するDynamic Provisioningのプールの使用量が枯渇しきい値を超えた場合、SIMコード62Exxxを出力する設定の状態が表示されます。 [はい]:プールの使用量が枯渇しきい値を超えた場合、SIMコード62Exxxを出力します。 [いいえ]:プールの使用量が枯渇しきい値を超えた場合でも、Thin Imageペアを使用できます。 |
階層管理 |
Dynamic Tiering機能が有効なときは、自動実行または手動実行が表示されます。Dynamic Tiering機能が無効なときは[-]が表示されます。 Thin Imageの場合は無効です。 |
実行周期 |
性能モニタリングと階層再配置の実行周期が表示されます。Dynamic Tiering 機能が無効な場合は[-]と表示されます。 |
モニタ採取時間 |
性能モニタリングを実行する時間帯が表示されます。Dynamic Tiering機能が無効な場合は[-]と表示されます。 |
モニタモード |
設定されているモニタモードが表示されます。継続モードが有効な場合は、[継続モード]と表示されます。周期モードが有効な場合は、[周期モード]と表示されます。Dynamic Tiering機能が無効な場合は[-]と表示されます。 |
モニタ状態 |
プールのモニタリング状態が表示されます。 モニタリング中の場合は、[実行中]と表示されます。それ以外の場合は[-]が表示されます。 |
最新のモニタ情報 |
最新のモニタリング情報が表示されます。
|
プール管理タスク |
実行中のプール管理タスクが表示されます。 [リバランス待機中]:リバランス処理が待機中です。 [リバランス中]:リバランス処理が実行中です。 [再配置待機中]:階層再配置処理が待機中です。 [再配置中]:階層再配置処理が実行中です。 [縮小待機中]:プール縮小処理が待機中です。 [縮小中]:プール縮小処理が実行中です。 空白:該当するプールに対してプール管理タスクが実行されていません。 階層再配置の詳細については、階層再配置ログファイルを確認してください。階層再配置ログファイルのテーブル項目の詳細については、「2.5.21 階層再配置ログファイルのテーブル項目」を参照してください。 |
再配置結果 |
階層再配置処理の状態が表示されます。 [実行中]:[プール管理タスク]が[再配置待機中]または[再配置中]の場合に表示されます。 [完了]:階層再配置が実行されていない、または階層再配置が終了しています。 [未完了(n%再配置済み)]:階層再配置が、表示された割合まで実行されたところで中断しています。 [-]:Dynamic Tieringまたはactive flashのプール以外のプールの場合に表示されます。 |
再配置速度 |
階層再配置の速度の設定が表示されます。[1(最も遅い)]、[2(遅い)]、[3(標準)]、[4(速い)]、または[5(最も速い)]が表示されます。 |
[プールボリューム]タブ
各ユーザに割り当てられているLDEVだけが表示されます。
-
ボタン
項目
説明
プール拡張
[プール拡張]画面が表示されます。
プール縮小
[プール縮小]画面が表示されます。
プール縮小停止
[縮小停止]画面が表示されます。
外部LDEV階層ランク編集※
[外部LDEV階層ランク編集]画面が表示されます。Dynamic Provisioning、Dynamic Tiering、またはactive flashのプール以外のプールの場合は操作できません。
外部ボリューム編集※
[外部ボリューム編集]画面が表示されます。選択されたプールボリュームが外部ボリューム以外のボリュームの場合は操作できません。詳細については、Universal Volume Managerユーザガイドを参照してください。
テーブル情報出力※
テーブル情報を出力させる画面が表示されます。
- 注※
[他のタスク]をクリックすると表示されます。
-
テーブル
項目
説明
LDEV ID
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。
LDEV IDをクリックすると、[LDEVプロパティ]画面が表示されます。
LDEV名
LDEV名が表示されます。
状態
状態が表示されます。[状態]リストに表示されるアイコンとその意味を次に示します。
[Normal]:プールボリュームの状態は正常です。
[Shrinking]:プールボリュームを削減中です。
[Blocked]:プールボリュームが閉塞しています。
パリティグループID
パリティグループIDが表示されます。
容量
プールの容量に関する情報が表示されます。
-
[使用可能容量]:プールボリュームの使用可能容量をページ単位で補正した値が表示されます。システムプールボリュームの場合は、管理領域を引いた容量が表示されます。
-
[割当ページ容量]:プールボリュームの割り当て済み容量をページ単位で補正した値が表示されます。
Dynamic Provisioning、Dynamic Tiering、active flash、およびThin Imageのプールについては、テーブルオプションの容量単位をCylinderに変更した場合は、[-]が表示されます。
RAIDレベル
RAIDレベルが表示されます。外部ボリュームの場合は、[-]が表示されます。
ドライブタイプ/RPM
ドライブ種別とRPM(回転数)が表示されます。外部ボリュームの場合は、ドライブタイプに[外部ストレージ]と外部LDEV階層ランクの値が表示されます。
階層ID
階層IDが表示されます。Dynamic Provisioning、またはThin Imageのプールの場合は[-]が表示されます。
プロビジョニングタイプ
LDEVの種類が表示されます。
[Basic]:内部ボリュームです。
[外部ボリューム]:外部ボリュームです。
属性
LDEVの属性が表示されます。
[データダイレクトマップ]:データダイレクトマップ属性のLDEVです。
[-]:属性が設定されていないLDEVです。
キャッシュモード
外部ボリュームの場合、キャッシュモードの有効または無効が表示されます。外部ボリューム以外のボリュームの場合、[-]が表示されます。
縮小可能
プールボリュームが削除できるかどうかが表示されます。プールが縮小中の場合は[-]が表示されます。
暗号化※
暗号化の情報が表示されます。
[有効]:LDEVの属するパリティグループの暗号化設定が有効です。または、暗号化設定が有効なプールボリュームです。
[無効]:LDEVの属するパリティグループの暗号化設定が無効です。または、暗号化設定が無効なプールボリュームです。
[混在]:LDEVの属するプールに次のどれか2つ以上が含まれている場合に表示されます。
-
暗号化が有効なボリューム
-
暗号化が無効なボリューム
-
外部ボリューム
注意:混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、[暗号化]が[有効]または[無効]のLDEVを使用してください。
[-]:外部ボリュームです。
容量拡張※
LDEVを作成したパリティグループの容量拡張設定の情報が表示されます。
[有効]:容量拡張設定が有効なパリティグループです。
[無効]:容量拡張設定が無効なパリティグループです。
[-]:容量拡張設定がサポートされていないパリティグループです。
拡張領域使用※
LDEVが仮拡張域に割り当てられているかどうかが表示されます。容量拡張設定が有効な場合、LDEVは物理領域に割り当てられたあと、拡張領域に割り当てられます。この項目は、LDEVが割り当てられている領域が、物理領域なのか、または拡張領域なのかが表示されます。
[該当]:LDEVが使用している領域は、拡張領域です。
[非該当]:LDEVが使用している領域は、物理領域です。
データダイレクトマップLDEV
データダイレクトマップ属性の仮想ボリュームのLDEV IDが表示されます。LDEV IDのリンクをクリックすると[LDEVプロパティ]画面が表示されます。データダイレクトマップ属性が無効の場合、[-]が表示されます。データダイレクトマップ属性のプールにデータダイレクトマップ属性の仮想ボリュームが設定されていない場合、空白が表示されます。
リソースグループ名(ID)
LDEVのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。
-
- 注※
-
この項目は、初期状態では表示されません。項目を表示する場合は、[カラム設定]画面で設定を変更してください。[カラム設定]画面の詳細については、Hitachi Device Manager - Storage Navigatorユーザガイドを参照してください。

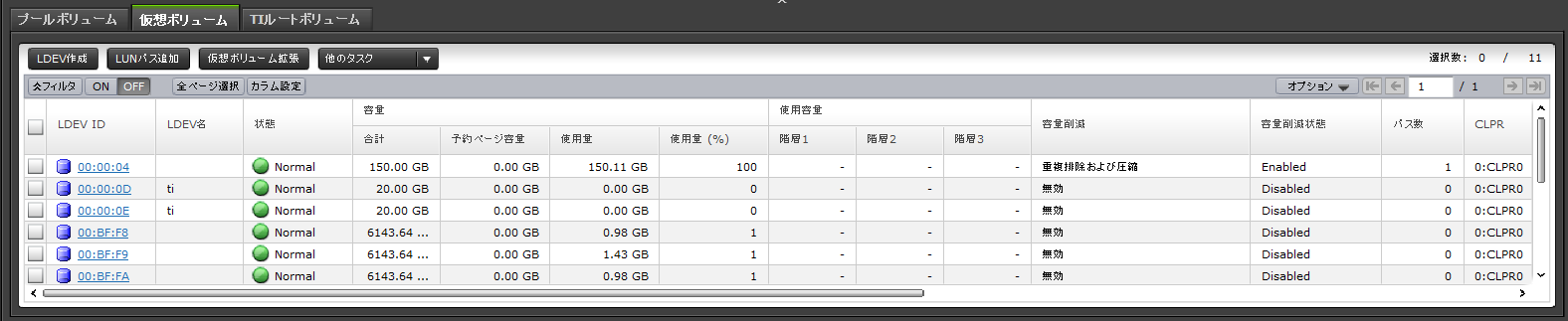

[仮想ボリューム]タブ
![]() |
Thin Imageのプール以外のプールを選択した場合に表示されます。
-
ボタン
項目
説明
LDEV作成
[LDEV作成]画面が表示されます。
LUNパス追加
[LUNパス追加]画面が表示されます。
仮想ボリューム拡張
[V-VOL容量拡張]画面が表示されます。
LDEVフォーマット※1
[LDEVフォーマット]画面が表示されます。
LDEV削除※1
[LDEV削除]画面が表示されます。
データ消去※1
[LDEV消去]画面が表示されます。
LUNパス削除※1
[LUNパス削除]画面が表示されます。
LDEV閉塞※1
[LDEV閉塞]画面が表示されます。
LDEV回復※1
[LDEV回復]画面が表示されます。
LDEV編集※1
[LDEV編集]画面が表示されます。
ゼロデータページ破棄※1
[ゼロデータページ破棄]画面が表示されます。
ゼロデータページ破棄停止※1
[ゼロデータページ破棄停止]画面が表示されます。

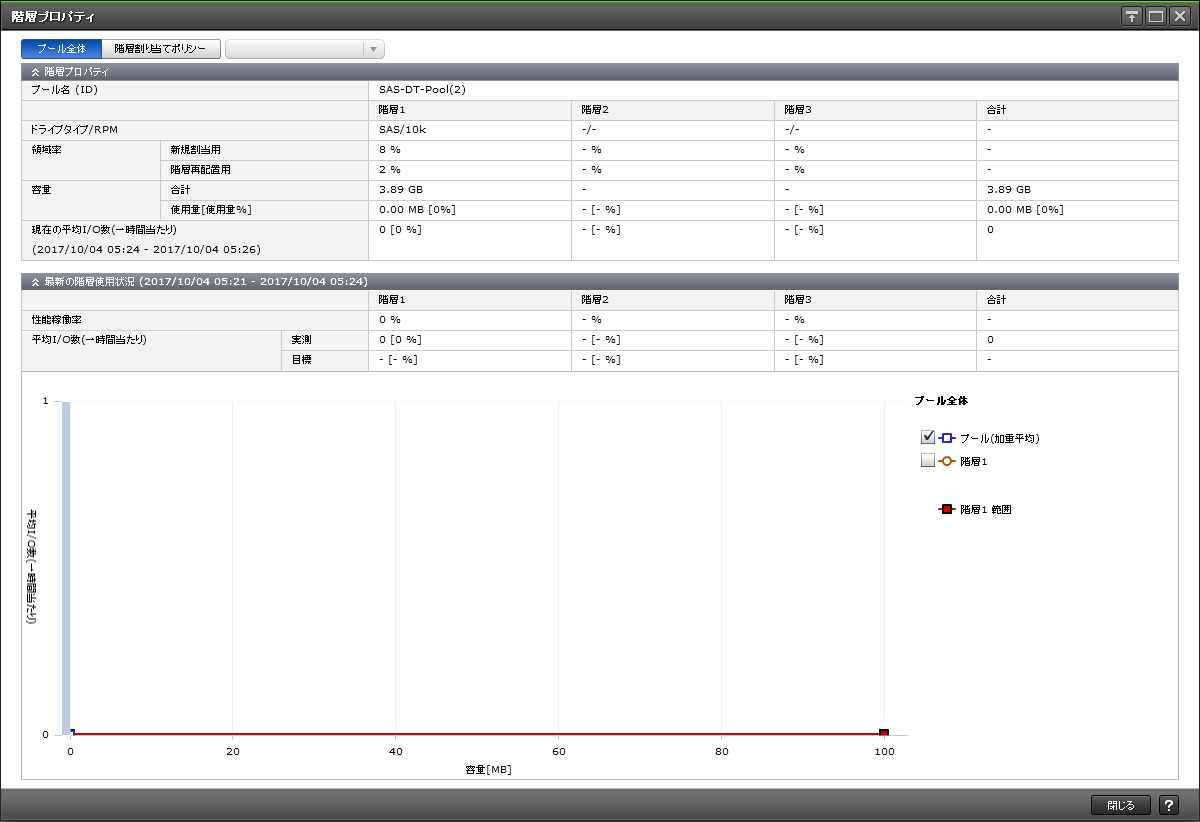

階層プロパティ参照※1
[階層プロパティ参照]画面が表示されます。なお[階層プロパティ参照]画面は、Dynamic Tiering機能が有効なプールだけ参照できます。
コマンドデバイス編集※1
[コマンドデバイス編集]画面が表示されます。
MPユニット割り当て※1
[MPユニット割り当て]画面が表示されます。
UUID削除※1
[UUID削除]画面が表示されます。
重複データ初期化※1
[重複データ初期化]画面が表示されます。
LDEVタスク中断※1
[フォーマット]を選択すると、[フォーマットタスク中断]画面が表示されます。詳細については、「1.20.10 LDEVのフォーマットを中断する」を参照してください。
[データ消去]を選択すると、[データ消去タスク中断]画面が表示されます。詳細については、Volume Shredderユーザガイドを参照してください。
ペア強制削除※1
-
TCペア
[ペア強制削除(TCペア)]画面が表示されます。詳細については、TrueCopyユーザガイドを参照してください。
-
URペア
[ペア強制削除(URペア)]画面が表示されます。詳細については、Universal Replicatorユーザガイドを参照してください。
-
GADペア
[ペア強制削除(GADペア)]画面が表示されます。詳細については、global-active deviceユーザガイドを参照してください。
ALU / SLU参照※2
[ALU / SLU]画面が表示されます。
テーブル情報出力※2
テーブル情報を出力させる画面が表示されます。
- 注※1
[他のタスク]をクリックすると表示されます。
- 注※2
[他のタスク]-[その他]をクリックすると表示されます。
-
-
テーブル
項目
説明
LDEV ID
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。
LDEV IDをクリックすると、[LDEVプロパティ]画面が表示されます。
LDEV名
LDEV名が表示されます。
状態
状態が表示されます。[状態]リストに表示されるアイコンとその意味を次に示します。
[Normal]:正常です。
[Blocked]:閉塞しています。閉塞状態のボリュームには、ホストからアクセスできません。
[Formatting]:フォーマット中です。
[Read Only]:読み取り専用の状態です。Read Only状態のボリュームには、データの書き込みはできません。
[Shredding]:シュレッディング操作を実行中です。
容量
仮想ボリュームの容量に関する情報が表示されます。
-
[合計]:仮想ボリュームの全容量が表示されます。
-
[予約ページ容量]:仮想ボリュームの予約ページ容量が表示されます。
次に示す要因のため、[合計]に表示される値よりも[予約ページ容量]に表示される値の方が大きい場合があります。
-
容量拡張設定が無効なパリティグループに属するプールボリュームを含むプールの場合、[予約ページ容量]には、予約ページ容量をページ単位に切り上げた容量が表示される。
-
Dynamic Provisioningの仮想ボリュームの割当ページ容量に、制御情報(3,145,548MBごとに最大で168MBを確保)の容量が含まれる。
-
-
[使用量]:仮想ボリュームの割当ページ容量と予約ページ容量の合計が表示されます。
次に示す要因のため、[合計]に表示される値よりも[使用量]に表示される値の方が大きい場合があります。
-
容量拡張設定が無効なパリティグループに属するプールボリュームを含むプールの場合、[使用量]には、仮想ボリュームの割当ページ容量と予約ページ容量の合計をページ単位に切り上げた容量が表示される。
-
Dynamic Provisioningの仮想ボリュームの割当ページ容量に、制御情報(3,145,548MBごとに最大で168MBを使用)の容量が含まれる。
-
データダイレクトマップ属性の仮想ボリュームの場合、制御情報(3,145,548MBごとに168MBを使用)および1ページ分の容量が含まれる。
また、ページ予約が有効な仮想ボリュームであっても、I/O中やコピー系プログラムプロダクト(ShadowImageやUniversal Replicatorなど)によるコピー処理中に使用量を参照すると、割当ページ容量と予約ページ容量の情報を取得する時間に差があるため、表示された使用量は実際の使用量と異なることがあります。
-
-
[使用量(%)]:仮想ボリュームの全容量に対して、割当ページ容量と予約ページ容量の合計の割合が表示されます。
使用容量
仮想ボリュームの割当ページ容量に関する情報が表示されます。
-
[階層1]:階層1の容量(使用量)が表示されます。LDEVがDynamic Tieringまたはactive flashの仮想ボリュームではない場合は[-]と表示されます。
-
[階層2]:階層2の容量(使用量)が表示されます。LDEVがDynamic Tieringまたはactive flashの仮想ボリュームではない、または階層2がない場合は、[-]が表示されます。
-
[階層3]:階層3の容量(使用量)が表示されます。LDEVがDynamic Tieringまたはactive flashの仮想ボリュームではない、または階層3がない場合は、[-]が表示されます。
仮想ボリュームの階層ごとの使用量に予約ページ容量は含まれません。このため、[使用容量]の値と[容量]の[使用量]の値は一致しないことがあります。
容量削減
容量削減機能の設定が表示されます。
[圧縮]:圧縮機能が設定されています。
[重複排除および圧縮]:重複排除機能および圧縮機能が設定されています。
[無効]:容量削減機能が無効です。
[-]:容量削減機能が設定できないLDEVです。
容量削減状態
容量削減状態が表示されます。
[Enabling]:容量削減の設定を有効にするために初期化が実行されています。
[Rehydrating]:容量削減の設定を無効にするための処理が実行されています。
[Deleting Volume]:ボリュームの削除が実行されています。
[Enabled]:容量削減の設定が有効です。
[Disabled]:容量削減の設定が無効です。
[Failed]:データが保証できない状態です。
[-]:容量削減が設定できないLDEVです。
重複排除データ※2
重複排除機能の適用状態が表示されます。
[有効]:仮想ボリュームに重複排除機能が適用されています。
[無効]:仮想ボリュームに重複排除機能が適用されていません。
[-]:仮想ボリューム以外のボリュームの場合、または重複排除データをサポートしていないバージョンのファームウェアの場合に表示されます。
仮想ボリュームの容量削減の設定が[重複排除および圧縮]の場合、使用容量が0でも[有効]と表示されます。また、容量削減設定の無効化中で仮想ボリュームの容量削減の設定が[無効]でも重複排除済みのデータが残っている場合は[有効]と表示されます。
パス数
交替パス数が表示されます。
CLPR
CLPRが表示されます。CLPR ID:CLPR名の形式で表示されます。
ページ予約
仮想ボリュームに関連づけられたプールのページ予約の状態が表示されます。
[有効]:ページが予約されています。
[無効]:ページは予約されていません。
階層割り当てポリシー
階層割り当てポリシー名とIDが表示されます。
[All(0)]:プール内のすべての階層を使用するポリシーが設定されています。
[Level1(1)]から[Level31(31)]:Level1からLevel31までのどれかのポリシーが設定されています。なお、[Level6(6)]から[Level31(31)]までは、階層割り当てポリシーの名称が変更できます。これらの名称が変更されている場合、変更後の名称が表示されます。
[-]:仮想ボリュームは、Dynamic Tieringまたはactive flashの仮想ボリュームではありません。
新規ページ割り当て階層
新規ページ割り当て階層が表示されます。
[高]:高が設定されています。
[中]:中が設定されています。
[低]:低が設定されています。
[-]:仮想ボリュームは、Dynamic Tieringまたはactive flashの仮想ボリュームではありません。
階層再配置
[-]:次の仮想ボリューム以外のボリュームである場合に表示されます。
Dynamic Tiering
active flash
再配置プライオリティ
再配置プライオリティが表示されます。
[優先]:優先が設定されています。
空白:優先が設定されていません。
[-]:表示された仮想ボリュームは、次の仮想ボリューム以外のボリュームです。または、仮想ボリュームの階層再配置機能が無効です。
Dynamic Tiering
active flash
プール管理タスク
実行中のプール管理タスクが表示されます。
[リバランス待機中]:リバランス処理が待機中です。
[リバランス中]:リバランス処理が実行中です。
[再配置待機中]:階層再配置処理が待機中です。
[再配置中]:階層再配置処理が実行中です。
[縮小待機中]:プール縮小処理が待機中です。
[縮小中]:プール縮小処理が実行中です。
空白:該当するプールに対してプール管理タスクが実行されていません。
仮想VOL管理タスク
実行中の仮想ボリューム管理タスクが表示されます。
[ゼロデータページ破棄中]:ゼロデータページ破棄処理が実行中です。
[ゼロデータページ破棄待機中]:ゼロデータページ破棄処理が待機中です。
空白:該当の仮想ボリュームに対して仮想ボリューム管理タスクは実行されていません。
属性
LDEVの属性が表示されます。
[データダイレクトマップ]:データダイレクトマップ属性のLDEVです。
[重複排除用システムデータボリューム(フィンガープリント)]:重複排除用システムデータボリューム(フィンガープリント)です。
[重複排除用システムデータボリューム(データストア)]:重複排除用システムデータボリューム(データストア)です。
[-]:属性が設定されていないLDEVです。
アクセス属性※
LDEVのアクセス属性が表示されます。
T10 PI※
LDEVのT10 PI属性の設定([有効]または[無効])が表示されます。T10 PIがサポートされていない場合、[-]が表示されます。
データダイレクトマップLDEV※
データダイレクトマップ属性のプールにあるプールボリュームのLDEV IDが表示されます。LDEV IDのリンクをクリックすると[LDEVプロパティ]画面が表示されます。データダイレクトマップ属性が無効の場合、[-]が表示されます。
リソースグループ名(ID)
LDEVのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。
仮想ストレージマシン※
仮想ストレージマシンに関する情報が表示されます。
-
[モデル/シリアル番号]※:LDEVの、仮想ストレージマシンのモデルとシリアル番号が表示されます。
-
[LDEV ID]※:LDEVの仮想LDEV IDが表示されます。仮想LDEV IDが未割り当ての場合、空白が表示されます。
-
[デバイス名]※:LDEVの仮想デバイス名が表示されます。仮想デバイス名は、仮想エミュレーションタイプ、仮想LUSEボリューム数および仮想CVS属性を組み合わせた形式で表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性のうち、設定済みの項目だけが表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数および仮想CVS属性を設定していない場合は、空白が表示されます。仮想CVS属性を設定している場合は、[CVS]が末尾に追加されます。
-
[SSID]※:LDEVの仮想SSIDが表示されます。仮想SSIDが設定されていない場合は、空白が表示されます。
-
[属性]※:LDEVの仮想属性が表示されます。仮想属性が設定されていない場合は、空白が表示されます。
- 注※
この項目は、初期状態では表示されません。項目を表示する場合は、[カラム設定]画面で設定を変更してください。[カラム設定]画面の詳細については、Hitachi Device Manager - Storage Navigatorユーザガイドを参照してください。
-

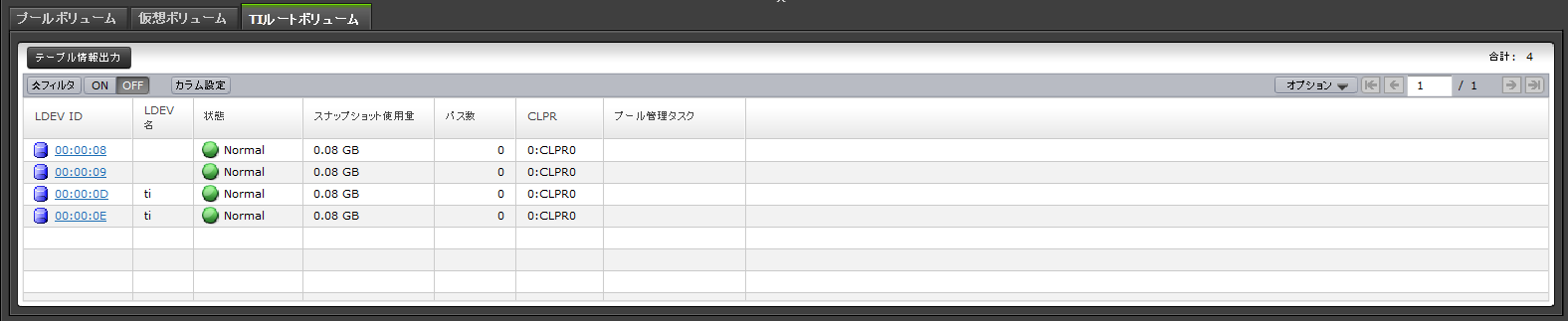

[ルートボリューム]または[TIルートボリューム]タブ
![]() |
Thin Imageのプールを選択した場合、[ルートボリューム]タブが表示されます。Dynamic Provisioningのプールを選択した場合、[TIルートボリューム]タブが表示されます。
-
ボタン
項目
説明
テーブル情報出力
テーブル情報を出力させる画面が表示されます。
-
テーブル
項目
説明
LDEV ID
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。
LDEV IDをクリックすると、[LDEVプロパティ]画面が表示されます。
LDEV名
LDEV名が表示されます。
状態
状態が表示されます。[状態]リストに表示されるアイコンとその意味を次に示します。
[Normal]:正常です。
[Blocked]:閉塞しています。閉塞状態のボリュームには、ホストからアクセスできません。
[Warning]:ボリュームに問題が発生しています。
[Formatting]:フォーマット中です。
[Preparing Quick Format]:クイックフォーマットの準備中です。
[Quick Formatting]:クイックフォーマットを実行中です。
[Correction Access]:アクセス属性を修正中です。
[Copying]:ボリュームのデータをコピーしている状態です。
[Read Only]:読み取り専用の状態です。Read Only状態のボリュームには、データの書き込みはできません。
[Shredding]:シュレッディング操作を実行中です。
-:上記以外の状態です。
スナップショット使用量
スナップショット使用量が表示されます。
パス数
交替パス数が表示されます。
CLPR
CLPRが表示されます。CLPR ID:CLPR名の形式で表示されます。
プール管理タスク
実行中のプール管理タスクが表示されます。
[リバランス待機中]:リバランス処理が待機中です。
[リバランス中]:リバランス処理が実行中です。
[縮小待機中]:プール縮小処理が待機中です。
[縮小中]:プール縮小処理が実行中です。
空白:該当するプールに対してプール管理タスクが実行されていません。
暗号化※
暗号化の情報が表示されます。
[有効]:LDEVの属するパリティグループの暗号化設定が有効です。または、暗号化設定が有効なプールボリュームのプールに関連づけられた仮想ボリュームです。
[無効]:LDEVの属するパリティグループの暗号化設定が無効です。または、暗号化設定が無効なプールボリュームのプールに関連づけられた仮想ボリュームです。
[混在]:LDEVの属するプールに次のどれか2つ以上が含まれている場合に表示されます。
-
暗号化が有効なボリューム
-
暗号化が無効なボリューム
-
外部ボリューム
注意:混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、[暗号化]が[有効]または[無効]のLDEVを使用してください。
[-]:外部ボリュームです。
仮想ストレージマシン※
仮想ストレージマシンに関する情報が表示されます。
-
[モデル/シリアル番号]※:LDEVの、仮想ストレージマシンのモデルとシリアル番号が表示されます。
-
[LDEV ID]※:LDEVの仮想LDEV IDが表示されます。仮想LDEV IDが未割り当ての場合、空白が表示されます。
-
[デバイス名]※:LDEVの仮想デバイス名が表示されます。仮想デバイス名は、仮想エミュレーションタイプ、仮想LUSEボリューム数および仮想CVS属性を組み合わせた形式で表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性のうち、設定済みの項目だけが表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数および仮想CVS属性を設定していない場合は、空白が表示されます。仮想CVS属性を設定している場合は、[CVS]が末尾に追加されます。
-
[SSID]※:LDEVの仮想SSIDが表示されます。仮想SSIDが設定されていない場合は、空白が表示されます。
- 注※
この項目は、初期状態では表示されません。項目を表示する場合は、[カラム設定]画面で設定を変更してください。[カラム設定]画面の詳細については、Hitachi Device Manager - Storage Navigatorユーザガイドを参照してください。
-
なお、容量拡張設定が有効なパリティグループに属するLDEVを使用したプールについては「3.3.5 パリティグループの容量拡張設定有効時のプール構築ガイドライン」を、Thin ImageのプールについてはThin Imageユーザガイドを参照してください。
(2) [階層プロパティ参照]画面
プール全体または階層割り当てポリシーを指定した場合
項目 |
説明 |
---|---|
[プール全体]または[階層割り当てポリシー] |
性能グラフを表示する対象が選択できます。 [プール全体]:プール全体の性能グラフを表示します。 [階層割り当てポリシー]:階層割り当てポリシーごとの性能グラフを表示します。 |
[All(0)]と[Level1(1)]から[Level31(31)]まで |
[階層割り当てポリシー]を選択した場合、値を選択できます。選択された階層割り当てポリシーの性能グラフが表示されます。なお、[Level6(6)]から[Level31(31)]までは、階層割り当てポリシーの名称が変更できます。これらの名称が変更されている場合、変更後の名称が表示されます。 |
[階層プロパティ]テーブルの詳細を次に説明します。
[階層プロパティ]テーブル
項目 |
説明 |
---|---|
プール名(ID) |
プール名とIDが表示されます。 |
階層名 |
[階層1]、[階層2]、[階層3]、および[合計]が表示されます。各階層の列に情報が表示されます。 |
ドライブタイプ/RPM |
ドライブ種別とRPM(回転数)が表示されます。階層内に複数の種別がある場合は、[混在]が表示されます。外部ボリュームの場合は、ドライブタイプに[外部ストレージ]と外部LDEV階層ランクの値が表示されます。 |
領域率 |
各階層に割り当てられているバッファ領域率が表示されます。 [新規割当用]:新規割当用空き領域率です。 [再配置用]:階層再配置用バッファ領域率です。 |
容量 |
プールおよび各階層の容量が表示されます。この項目は、[プール全体]を選択した場合に表示されます。
|
プール容量 |
選択した階層割り当てポリシーに対応する階層の容量が表示されます。 この項目は、[階層割り当てポリシー]を選択して各ポリシーを選択した場合に表示されます。
|
使用量 |
この項目は、[階層割り当てポリシー]を選択して各ポリシーを選択した場合に表示されます。 [階層割り当てポリシー:指定されたポリシー]:各階層およびプールで、指定した階層割り当てポリシーが設定されている容量および割合が表示されます。この項目は、[階層割り当てポリシー]を選択して各ポリシーを選択した場合に表示されます。 |
現在の平均I/O数(一時間当たり) |
対象のプールが作成された時点から現在までの各階層およびプールに対する実測平均I/O数および割合が表示されます。この項目は、[プール全体]を選択した場合に表示されます。なお、次に示す契機でI/O数が初期化されて、再度I/O数がカウントされます。
|
- 注※
-
モニタリング情報が再計算される契機については、Dynamic Tieringまたはactive flashの性能モニタリングまたは階層再配置が中止になる条件をご確認ください。
[最新の階層使用状況]テーブルの詳細を次に説明します。
[最新の階層使用状況]テーブル
項目 |
説明 |
---|---|
ヘッダ |
エラーの発生時、メッセージが表示されます。 |
階層名 |
[階層1]、[階層2]、[階層3]、および[合計]が表示されます。各階層の列に情報が表示されます。 |
性能稼働率 |
性能解析の進行の割合が表示されます。※ |
平均I/O数(一時間当たり) |
プールおよび各階層の平均I/O数が表示されます。
|
- 注※
-
モニタリング情報の採取時に更新されます。[使用容量[使用量%]]とは更新のタイミングが異なります。[?]が表示された場合は、[最新の階層使用状況]のヘッダに表示されている対処方法に従ってください。[最新の階層使用状況]のヘッダにエラーメッセージと対処方法が表示されていない場合は、画面を更新してください。何度実行しても[?]が表示される場合は、日立サポートサービスにお問い合わせください。
[性能グラフ]の詳細を次に説明します。
[性能グラフ]
項目 |
説明 |
---|---|
性能グラフ |
プール全体または階層割り当てポリシーごとの性能グラフが表示されます。 |
プール |
モニタモードが周期モードかつ[プール全体]を選択した場合、この項目が表示されます。チェックボックスを選択すると、性能グラフが表示されます。性能グラフの縦軸は、1時間当たりの平均I/O数を表します。性能グラフの横軸は、容量を表します。モニタリング情報がない場合、この項目は表示されません。 |
プール(加重平均) |
モニタモードが継続モードかつ[プール全体]を選択した場合、この項目が表示されます。チェックボックスを選択すると、性能グラフが表示されます。性能グラフの縦軸は、現在の周期のモニタリング情報に過去の周期のモニタリング情報を加重平均した1時間当たりの平均I/O数を表します。性能グラフの横軸は、容量を表します。モニタリング情報がない場合、この項目は表示されません。 |
ポリシー |
モニタモードが周期モードかつ[階層割り当てポリシー]を選択した場合、この項目が表示されます。チェックボックスを選択すると、性能グラフが表示されます。性能グラフの縦軸は、1時間当たりの平均I/O数を表します。性能グラフの横軸は、容量を表します。モニタリング情報がない場合、この項目は表示されません。 |
ポリシー(加重平均) |
モニタモードが継続モードかつ[階層割り当てポリシー]を選択した場合、この項目が表示されます。チェックボックスを選択すると、性能グラフが表示されます。性能グラフの縦軸は、1時間当たりの平均I/O数を表します。性能グラフの横軸は、容量を表します。モニタリング情報がない場合、この項目は表示されません。 |
階層1 |
チェックボックスを選択すると、階層1の性能グラフが表示されます。縦軸は1時間当たりの平均I/O数を表示します。横軸は容量を表します。階層1のモニタリング情報がない場合、この項目は表示されません。 |
階層2 |
チェックボックスを選択すると、階層2の性能グラフが表示されます。縦軸は1時間当たりの平均I/O 数を表示します。横軸は容量を表します。階層2のモニタリング情報がない場合、この項目は表示されません。 |
階層3 |
チェックボックスを選択すると、階層3の性能グラフが表示されます。縦軸は1時間当たりの平均I/O数を表示します。横軸は容量を表します。階層3のモニタリング情報がない場合、この項目は表示されません。 |
階層1範囲 |
次回の階層再配置を実行するときの階層1の範囲が表示されます。階層1のモニタリング情報がない場合、この項目は表示されません。 |
階層2範囲 |
次回の階層再配置を実行するときの階層2の範囲が表示されます。階層2のモニタリング情報がない場合、この項目は表示されません。 |
性能グラフの参照方法を次に説明します。
グラフの縦軸は1時間ごとの平均I/O数、横軸はそのI/Oが発生した領域の容量(GB)を示しています。
グラフ内の横線は、階層1範囲と、階層2範囲を示しています。階層1範囲と、階層2範囲はモニタリング情報の採取が完了したとき(モニタリング情報の採取期間が満了したとき)に算出され、どのように再配置が実行されるかを示しています。
グラフには、最大で127個のプロットが表示されます。グラフのプロットにカーソルを合わせると、プロット位置に関する次の情報が表示されます。
-
階層1、階層2、階層3、プール、またはプール(加重平均)のプロットにカーソルを合わせた場合、容量、平均I/O数、および累計I/O数が表示されます。
-
階層1範囲、または階層2範囲のプロットにカーソルを合わせた場合、平均I/O数の下限値が表示されます。
プロット位置に表示される情報の詳細を次に示します。
項目 |
詳細 |
---|---|
容量 |
縦軸上の最大値のプロットから指定したプロットまでの領域の容量(GB)です。縦軸上のプロットの容量は、0.00GBです。 |
平均I/O数 |
すべてのI/O数を127の区間で仕分けし、それぞれの区間に割り当てられたI/O数の代表値が平均I/O数です。それぞれの区間に割り当てられるI/O数は、ストレージシステムの定義された値に基づいて決定されます。そのため、I/O数によってプロット数が127個よりも少なくなる場合があります。 |
累計I/O数 |
縦軸上の最大値のプロットから、指定したプロットまでの区間にあるI/O数の累計です。累計I/O数は、この区間の平均I/O数と容量を使用して算出されます。指定したプロットが縦軸上にある場合、累計I/O数は0です。 |
階層が複数ある場合でも下位の階層にI/Oがない場合は、平均I/O数が0の位置に階層範囲の線が引かれます。
例えば、プロットと階層範囲の下限が大きく離れている場合、性能グラフの視認性を良くするため、階層1範囲および階層2範囲の下限値が補正されます。この場合、性能グラフに表示されるプロットの値とRAID Managerで取得した値は一致しないことがあります。
DP-VOLの場合
[階層プロパティ]テーブルの詳細を次に説明します。
[階層プロパティ]テーブル
項目 |
説明 |
---|---|
LDEV ID |
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
階層割り当てポリシー |
階層割り当てポリシー名とIDが表示されます。 |
新規ページ割り当て階層 |
新規ページ割り当て階層が表示されます。 |
階層再配置 |
階層再配置の有効または無効が表示されます。 |
再配置プライオリティ |
再配置プライオリティが表示されます。 |
階層名 |
[階層1]、[階層2]、[階層3]、および[合計]が表示されます。各階層の列に情報が表示されます。 |
ドライブタイプ/RPM |
ドライブ種別とRPM(回転数)が表示されます。階層内に複数の種別がある場合は、[混在]が表示されます。外部ボリュームの場合は、ドライブタイプに[外部ストレージ]と外部LDEV階層ランクの値が表示されます。 |
プール容量 |
各階層の容量およびプールの容量が表示されます。 |
使用容量[使用量%] |
[使用容量]には、各階層およびプールで使用されている容量が表示されます。[使用量%]には、各階層およびプールが使用している容量の割合が表示されます。 [最新の階層使用状況]テーブルとは更新のタイミングが異なります。また、[階層プロパティ参照]画面を表示するたびに更新されます。なお、各階層の使用量を合計した値と、[合計]の値との間に差異が生じることがあります。 |
現在の平均I/O数(一時間当たり) |
対象のDP-VOLが作成された時点から現在までの各階層およびプールに対する実測平均I/O数および割合が表示されます。なお、次に示す契機でI/O数が初期化されて、再度I/O数がカウントされます。
|
- 注※
-
モニタリング情報が再計算される契機については、Dynamic Tieringまたはactive flashの性能モニタリングまたは階層再配置が中止になる条件をご確認ください。
[最新の階層使用状況]テーブルの詳細を次に説明します。
[最新の階層使用状況]テーブル
項目 |
説明 |
---|---|
ヘッダ |
エラーの発生時、メッセージが表示されます。 |
階層名 |
[階層1]、[階層2]、[階層3]、および[合計]が表示されます。各階層の列に情報が表示されます。 |
平均I/O数(一時間当たり) |
|
[性能グラフ]の詳細を次に説明します。
[性能グラフ]
項目 |
説明 |
---|---|
性能グラフ |
DP-VOLの性能グラフが表示されます。 |
ボリューム |
モニタモードが周期モードの場合、この項目が表示されます。チェックボックスを選択すると、性能グラフが表示されます。性能グラフの縦軸は、1時間当たりの平均I/O数を表します。性能グラフの横軸は、容量を表します。モニタリング情報がない場合、この項目は表示されません。 |
ボリューム(加重平均) |
モニタモードが継続モードの場合、この項目が表示されます。チェックボックスを選択すると、性能グラフが表示されます。性能グラフの縦軸は、現在の周期のモニタリング情報に過去の周期のモニタリング情報を加重平均した1時間当たりの平均I/O数を表します。性能グラフの横軸は、容量を表します。モニタリング情報がない場合、この項目は表示されません。 |
階層1 |
チェックボックスを選択すると、階層1の性能グラフが表示されます。縦軸は1時間当たりの平均I/O数を表示します。横軸は容量を表します。階層1のモニタリング情報がない場合、この項目は表示されません。 |
階層2 |
チェックボックスを選択すると、階層2の性能グラフが表示されます。縦軸は1時間当たりの平均I/O数を表示します。横軸は容量を表します。階層2のモニタリング情報がない場合、この項目は表示されません。 |
階層3 |
チェックボックスを選択すると、階層3の性能グラフが表示されます。縦軸は1時間当たりの平均I/O数を表示します。横軸は容量を表します。階層3のモニタリング情報がない場合、この項目は表示されません。 |
階層1範囲 |
次回の階層再配置を実行するときの階層1の範囲が表示されます。階層1のモニタリング情報がない場合、この項目は表示されません。 |
階層2範囲 |
次回の階層再配置を実行するときの階層2の範囲が表示されます。階層2のモニタリング情報がない場合、この項目は表示されません。 |
性能グラフの参照方法を次に説明します。
グラフの縦軸は1時間ごとの平均I/O数、横軸はそのI/Oが発生した領域の容量(GB)を示しています。
グラフ内の横線は、階層1範囲と、階層2範囲を示しています。階層1範囲と、階層2範囲はモニタリング情報の採取が完了したとき(モニタリング情報採取期間が満了したとき)に算出され、どのように再配置が実行されるかを示しています。
グラフには、最大で127個のプロットが表示されます。グラフのプロットにカーソルを合わせると、プロット位置に関する次の情報が表示されます。
-
階層1、階層2、階層3、ボリューム、またはボリューム(加重平均)のプロットにカーソルを合わせた場合、容量、平均I/O数、および累計I/O数が表示されます。
-
階層1範囲、または階層2範囲のプロットにカーソルを合わせた場合、平均I/O数の下限値が表示されます。
プロット位置に表示される情報の詳細を次に示します。
項目 |
詳細 |
---|---|
容量 |
縦軸上の最大値のプロットから指定したプロットまでの領域の容量(GB)です。縦軸上のプロットの容量は、0.00GBです。 |
平均I/O数 |
すべてのI/O数を127の区間で仕分けし、それぞれの区間に割り当てられたI/O数の代表値が平均I/O数です。それぞれの区間に割り当てられるI/O数は、ストレージシステムの定義された値に基づいて決定されます。そのため、I/O数によってプロット数が127個よりも少なくなる場合があります。 |
累計I/O数 |
縦軸上の最大値のプロットから、指定したプロットまでの区間にあるI/O数の累計です。累計I/O数は、この区間の平均I/O数と容量を使用して算出されます。指定したプロットが縦軸上にある場合、累計I/O数は0です。 |
階層が複数ある場合でも下位の階層にI/Oがない場合は、平均I/O数が0の位置に階層範囲の線が引かれます。
