Hitachi Dynamic Link Manager ユーザーズガイド（Linux®用）

2.2.2 IP-SANを使用するシステム構成

IP-SANでは，ホストとストレージシステムは，LANケーブルで接続します。ホスト側のケーブルの接続口はネットワークインタフェースカード（NIC）です。NICを使用する場合は，ホストにiSCSIソフトウェアがインストールされている必要があります。ストレージシステム側のケーブルの接続口は，iSCSI接続に使用するチャネルアダプタ（CHA）のポート（P）です。

ストレージシステムには，ホストからの入出力対象になる論理ユニット（LU）があります。LUは複数に分割して使用できます。分割してできるそれぞれの領域をDevと呼びます。Devは，パーティションに相当します。ホストとLUを結ぶ経路を物理パスと呼び，ホストとDevを結ぶ経路をパスと呼びます。LUを複数のDevに分割している場合，1つのLUに設定されるパスの本数は，物理パスの本数にLU内のDevの数を掛けた数になります。

HDLMは，物理パスにIDを割り当てて，物理パス単位でパスを管理します。HDLMを操作する場合に，物理パスとパスの違いを意識する必要はないため，以降，物理パスとパスを区別しないでパスと呼ぶこともあります。HDLMが物理パスごとに割り当てるIDをパス管理PATH_IDと呼びます。また，パスを管理対象物と呼ぶこともあります。

IP-SANを使用するHDLMのシステム構成を次の図に示します。

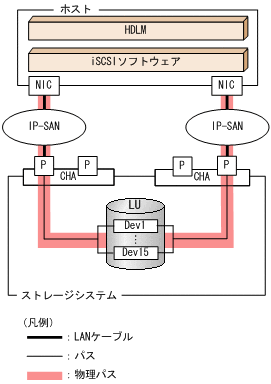

図2-2 IP-SANを使用するHDLMのシステム構成

IP-SANを使用するHDLMのシステム構成要素を次の表に示します。

表2-2 IP-SANを使用するHDLMのシステム構成要素

構成要素説明

iSCSIソフトウェア iSCSIのイニシエーター機能を持つドライバソフトウェアです。

NIC ネットワークインタフェースカードです。ホスト側のケーブルの接続口です。HDLMコマンドではHBAと表示します。このマニュアルではHBAと呼ぶことがあります。

IP-SAN iSCSI規格を用いてホストとストレージシステムを接続する，データ転送用のネットワークです。

CHA チャネルアダプタです。

P CHAのポートです。ストレージシステム側のケーブルの接続口です。

LU 論理ユニット（ストレージシステム側で定義した，論理的なボリューム）です。ホストからの入出力対象となります。

Dev LUを分割した場合にできる領域（パーティション）です。

物理パスホストとLUを結ぶ経路です。

パスホストとLU内のDevを結ぶ経路です。

HDLMがサポートするIP-SAN環境

HDLMは，次に示す環境でIP-SANを使用するシステム構成をサポートします。

適用OS

Red Hat Enterprise Linux 6

Red Hat Enterprise Linux 7

Red Hat Enterprise Linux 8

SUSE LINUX Enterprise Server 11

SUSE LINUX Enterprise Server 12

SUSE LINUX Enterprise Server 15

Oracle Unbreakable Enterprise Kernel 6

Oracle Unbreakable Enterprise Kernel 7

Oracle Unbreakable Enterprise Kernel 8

iSCSIソフトウェア
OSに同梱されている，次のiSCSIイニシエーターをサポートします。

Red Hat Enterprise Linux 6，Red Hat Enterprise Linux 7，Red Hat Enterprise Linux 8，Oracle Unbreakable Enterprise Kernel 6，Oracle Unbreakable Enterprise Kernel 7，またはOracle Unbreakable Enterprise Kernel 8の場合
iscsi-initiator-utils

SUSE LINUX Enterprise Server 11，SUSE LINUX Enterprise Server 12またはSUSE LINUX Enterprise Server 15の場合
open-iscsi

ストレージシステム
IP-SANを適用できるストレージシステムは，HUS100 シリーズ，VSP Eシリーズ，VSP Gx00モデル，またはVSP Fx00モデルです。

IP-SAN環境で使用する場合の制限事項

IP-SAN環境でHDLMを使用する場合，次に示す制限事項があります。

クラスタ構成での使用は，Red Hat Enterprise Linux 6にRHCMを組み合わせた環境だけサポートします。

kdump機能は使用できません。

構成要素	説明
iSCSIソフトウェア	iSCSIのイニシエーター機能を持つドライバソフトウェアです。
NIC	ネットワークインタフェースカードです。ホスト側のケーブルの接続口です。HDLMコマンドではHBAと表示します。このマニュアルではHBAと呼ぶことがあります。
IP-SAN	iSCSI規格を用いてホストとストレージシステムを接続する，データ転送用のネットワークです。
CHA	チャネルアダプタです。
P	CHAのポートです。ストレージシステム側のケーブルの接続口です。
LU	論理ユニット（ストレージシステム側で定義した，論理的なボリューム）です。ホストからの入出力対象となります。
Dev	LUを分割した場合にできる領域（パーティション）です。
物理パス	ホストとLUを結ぶ経路です。
パス	ホストとLU内のDevを結ぶ経路です。
