3.10.3 シングルパス環境でSCSIデバイス上に作成済みの論理ボリュームをHDLMデバイスに移行する場合

ここでは，シングルパス環境の場合にSCSIデバイス上にある論理ボリュームをマルチパス環境のHDLMデバイス上に移行する手順を説明します。「図3-16 SCSIデバイス上にある論理ボリュームをHDLMデバイス上に移行する場合のデバイス構成（シングルパス環境の場合）」に示す環境は，次の手順で構築してください。

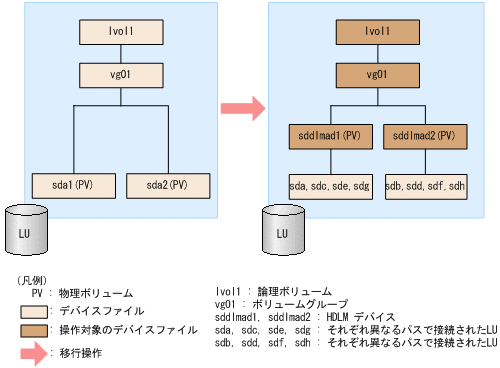

図3-16 SCSIデバイス上にある論理ボリュームをHDLMデバイス上に移行する場合のデバイス構成（シングルパス環境の場合）

「図3-16 SCSIデバイス上にある論理ボリュームをHDLMデバイス上に移行する場合のデバイス構成（シングルパス環境の場合）」のsdnは，それぞれ別のLUを示します。sddlmad1とsddlmad2はそれぞれのLUに対応するHDLMデバイスを示します。
HDLMがインストールされていることを確認します。
rpmコマンドを実行して，HDLMがインストールされていることを確認します。
# rpm -q HDLM
　HDLM-x.x.x.x.xxx-x
シングルパス状態であることを確認します。
HDLM構成定義ユティリティ（dlmcfgmgr）に-vパラメタを指定して実行して，LUに対するパスがシングルパス状態であることを確認します。
# dlmcfgmgr -v
HDevName        Management    Device     Host  Channel  Target  Lun
/dev/sddlmaa    configured    /dev/sda      2      0       0      0
/dev/sddlmab    configured    /dev/sdb      2      0       0      1
KAPL10302-I /sbin/dlmcfgmgr completed normally.
SCSIデバイスおよびHDLMデバイスを使用しているプロセス，サービスなどをすべて停止します。
移行対象の論理ボリュームをアンマウントします。
論理ボリュームが/mnt/lvol1にマウントされている場合の実行例を次に示します。
# umount /mnt/lvol1

ボリュームグループを非活性化します。
移行対象の論理ボリュームが，vg01（ボリュームグループ）に属している場合の実行例を次に示します。
# vgchange -an vg01
  0 logical volume(s) in volume group "vg01" now active
ボリュームグループをエクスポートします。
vg01（ボリュームグループ）の情報をエクスポートする場合の実行例を次に示します。
# vgexport vg01
  Volume group "vg01" successfully exported
/etc/lvm/lvm.confファイルを編集します。
SCSIデバイスの構成を無効にしてHDLMデバイスの構成を有効にするために，ファイル中のデバイスセクションに対して次の編集を行います。
/etc/lvm/lvm.confファイルの編集例を次に示します。
Red Hat Enterprise Linux 8，Oracle Linux 8，Oracle Unbreakable Enterprise Kernel 8またはSUSE LINUX Enterprise Server 15 SP2以降の場合
変更前
devices {
                              :
        # global_filter = [ "a/.*/" ]
        global_filter = [ "r|sddlm[a-p][a-p].*|", "a|/dev/sd|" ]
                              :
        # types = [ "fd", 16 ]
                              :
        md_component_detection = 1
                              :
        allow_changes_with_duplicate_pvs = 0
                              :

}
変更後
devices {
                              :
        # global_filter = [ "a/.*/" ]
        # global_filter = [ "r|sddlm[a-p][a-p].*|", "a|/dev/sd|" ]
        global_filter = [ "a|sddlm[a-p][a-p].*|", "r|/dev/sd|" ]
                              :
        # types = [ "fd", 16 ]
        types = [ "sddlmfdrv", 16 ]
                              :
        # md_component_detection = 1
        md_component_detection=0
                              :
        # allow_changes_with_duplicate_pvs = 0
        allow_changes_with_duplicate_pvs = 1
                              :

}
既存のglobal_filter，types，md_component_detectionおよびallow_changes_with_duplicate_pvsの行をコメントアウトし，下線部を追加します。
SCSIデバイスの構成に戻す場合に使用するため，変更前の値は控えてください。
SUSE LINUX Enterprise Server 12，SUSE LINUX Enterprise Server 15 SP1以前，Red Hat Enterprise Linux 7，Oracle Linux 7およびOracle Unbreakable Enterprise Kernel 7の場合
allow_changes_with_duplicate_pvsの値を1に，write_cache_stateの値を0 に設定してください。詳細は，「3.10.1 LVM2を使用する場合の注意事項」を参照してください。
use_lvmetad=0で運用する場合は，global_filterではなくfilterで指定してください。
変更前
# This section allows you to configure which block devices should
# be used by the LVM system.
devices {
                              :

        # filter = [ "a/.*/" ]
          filter = [ "r|sddlm[a-p][a-p].*|", "a|/dev/sd|" ]
                              :

        write_cache_state = 1
                              :

        # types = [ "fd", 16 ]
                              :

        md_component_detection = 1
                              :
}
変更後
# This section allows you to configure which block devices should
# be used by the LVM system.
devices {
                             :

        # filter = [ "a/.*/" ]
        # filter = [ "r|sddlm[a-p][a-p].*|", "a|/dev/sd|" ]
            filter = [ "a|sddlm[a-p][a-p].*|", "r|/dev/sd|" ]
                              :

        # write_cache_state = 1
            write_cache_state = 0
                              :

        # types = [ "fd", 16 ]
        types = [ "sddlmfdrv", 16 ]
                              :

        # md_component_detection = 1
            md_component_detection=0
                              :
}
既存のfilter，write_cache_state，typesおよびmd_component_detectionの行をコメントアウトし，下線部を追加します。
SCSIデバイスの構成に戻す場合に使用するため，変更前の値は控えてください。
上記以外のOSの場合
write_cache_stateの値を0 に設定してください。詳細は，「3.10.1 LVM2を使用する場合の注意事項」を参照してください。
global_filterが使用できるLVM2のバージョンで，use_lvmetad=1で運用する場合は，filterではなくglobal_filterで指定してください。
変更前
# This section allows you to configure which block devices should
# be used by the LVM system.
devices {
                              :

        # filter = [ "a/.*/" ]
                              :

        # global_filter = [ "a/.*/" ]
          global_filter = [ "r|sddlm[a-p][a-p].*|", "a|/dev/sd|" ]
                              :

        write_cache_state = 1
                              :

        # types = [ "fd", 16 ]
                              :

        md_component_detection = 1
                              :
}
変更後
# This section allows you to configure which block devices should
# be used by the LVM system.
devices {
                              :

        # filter = [ "a/.*/" ]
                              :

        # global_filter = [ "a/.*/" ]
        # global_filter = [ "r|sddlm[a-p][a-p].*|", "a|/dev/sd|" ]
            global_filter = [ "a|sddlm[a-p][a-p].*|", "r|/dev/sd|" ]
                              :

        # write_cache_state = 1
            write_cache_state = 0
                              :

        # types = [ "fd", 16 ]
        types = [ "sddlmfdrv", 16 ]
                              :

        # md_component_detection = 1
            md_component_detection=0
                              :
}
既存のglobal_filter，write_cache_state，typesおよびmd_component_detectionの行をコメントアウトし，下線部を追加します。
SCSIデバイスの構成に戻す場合に使用するため，変更前の値は控えてください。
VGスキャンを実行します。
HDLMデバイスでボリュームグループを再構築するために，vgscanコマンドを実行します。実行例を次に示します。
# vgscan
  Reading all physical volumes.  This may take a while...
  Found exported volume group "vg01" using metadata type lvm2
LVMキャッシュファイルを削除します。
次のファイルがある場合，ファイルを削除してください。

/etc/lvm/.cache

/etc/lvm/cache/.cache
ボリュームグループをインポートします。
vg01（ボリュームグループ）の情報をインポートする場合の実行例を次に示します。
# vgimport vg01
  Volume group "vg01" successfully imported
移行が正常に終了したかどうかをpvscanコマンドを実行して確認します。
移行対象の論理ボリュームの物理ボリューム情報がHDLMデバイスになっていることを確認するために，次のコマンドを実行します。
# pvscan
  PV /dev/sddlmad1   VG vg01   lvm2 [468.00 MB / 368.00 MB free]
  PV /dev/sddlmad2   VG vg01   lvm2 [548.00 MB / 548.00 MB free]
  Total: 2 [1016.00 MB] / in use: 2 [1016.00 MB] / in no VG: 0 [0   ]
ボリュームグループを活性化します。
移行対象の論理ボリュームが，vg01（ボリュームグループ）に属している場合の実行例を次に示します。
# vgchange -ay vg01
  1 logical volume(s) in volume group "vg01" now active
LUへパスを追加します。
「4.6.4 HDLMデバイスの構成変更」の「(3) LUへのパスを追加する」を参照して，既存のLUへのパスを追加します。
移行対象の論理ボリュームをマウントします。
移行対象の論理ボリュームが/dev/vg01/lvol1で，これを/mnt/lvol1にマウントする場合の実行例を次に示します。
# mount /dev/vg01/lvol1 /mnt/lvol1
