21.2　ストレージシステムの情報登録

ストレージシステムの情報登録のサンプルコードの流れ

想定するシステム構成

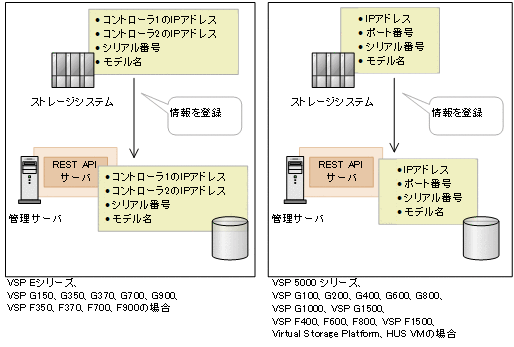

このサンプルコードでは、次の概念図のようなシステム構成を想定しています。

サンプルコードのパラメータに設定している値を次に示します。必要に応じて、システムの環境や要件に合わせた設定に変更してください。

ローカルストレージシステムの情報をサンプルコード間での共通変数として使うために、storage_param.pyファイルに定義したパラメータと値を使用します。登録するストレージシステムによって、ファイル内のパラメータを使い分けてください。使用しないパラメータは、コメント行にしてください。

VSP 5000 シリーズ、VSP G100、G200、G400、G600、G800、VSP G1000、VSP G1500、VSP F400、F600、F800、VSP F1500、Virtual Storage Platform、Unified Storage VMの場合は、次のパラメータを設定します。

VSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900の場合は、次のパラメータを設定します。

注※　初期状態ではコメント行になっています。

また、ご利用のストレージシステムに合わせて、BlockStorageAPIクラスを定義したファイル（block_storage_api.py）のSTORAGE_MODEL_DICTパラメータの値も事前に見直してください。

サンプルコードの内容

サンプルコードの内容について説明します。

1. 必要なライブラリのインポートおよびパラメータの設定
   ストレージシステムの情報登録の処理を開始する前に、必要なライブラリやクラスをインポートします。サンプルコードでは、共通ライブラリのほか、URLを生成する関数を定義したBlockStorageAPIクラスをインポートしています。

   # coding:utf-8

   """
   register_storage

   This program requires API version 1.9.1 or newer.
   """

   import traceback
   import requests
   import json
   import sys
   import http.client
   import storage_param
   import rest_server_param

   from block_storage_api import BlockStorageAPI


   サンプルコード内で使用するパラメータを設定します。

   # #################Initialize parameters################# #
   # Change the following parameters to fit your environment

   # An user id and password of the target storage
   USER_CREDENTIAL = ("user1", "pass1")

   # Enable cipher mode
   IS_SECURE = "true"

   ###########################################################


2. ヘッダの定義
   HTTPリクエストヘッダを定義します。REST APIはJSON形式のデータだけをサポートしているため、データをJSON形式で扱うようヘッダ情報を定義しておきます。

   # ###You don't have to change the following parameters### #
   block_storage_api = BlockStorageAPI(
       rest_server_param.REST_SERVER_IP_ADDR,
       rest_server_param.REST_SERVER_PORT,
       storage_param.STORAGE_MODEL,
       storage_param.SERIAL_NUMBER)

   headers = {"content-type": "application/json",
              "accept": "application/json"}

   REQUIRED_MAJOR_VERSION = 1
   REQUIRED_MINOR_VERSION = 9
   REQUIRED_REVISION_VERSION = 1

   ###########################################################


3. REST APIのバージョンの確認
   REST APIのバージョン情報を取得し、サポートしているバージョンであることを確認します。

   ヒント

   次の場合は、ストレージシステムのマイクロコードのバージョンが適切であるかどうかも確認してください。

   • REST APIサーバとストレージシステム間でSSL通信を利用する場合
   • ストレージシステムがVSP 5000 シリーズ、VSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900の場合

   REST APIのバージョンとストレージシステムのマイクロコードのバージョンの対応については、Configuration Managerバージョン対応表を参照してください。

   """
   Check whether this API version allows the REST
    Server to execute this program

   @param api_version api version of this REST Server
   @param required_major_version the lowest number of
          the major version that this program requires
   @param required_minor_version the lowest number of
          the minor version that this program requires

   """


   def check_api_version(api_version, required_major_version,
           required_minor_version, required_revision_version):
       version = api_version.split(".")
       major_version = int(version[0])
       minor_version = int(version[1])
       revision_version = int(version[2])
       version_error = False
       if major_version == required_major_version:
           if minor_version == required_minor_version:
               if revision_version < required_revision_version:
                   version_error = True
           elif minor_version < required_minor_version:
               version_error = True
       elif major_version < required_major_version:
           version_error = True

       if version_error == True:
           sys.exit(
               "This program requires API Version " +
               str(required_major_version) +
               "." +
               str(required_minor_version) +
               "." +
               str(required_revision_version) +
               " or newer.\n")


   try:
       # step1 Check the API version #
       print("Check the API version")
       url = block_storage_api.api_version()
       r = requests.get(url, headers=headers, verify=False)
       if r.status_code != http.client.OK:
           raise requests.HTTPError(r)
       check_api_version(
           r.json()["apiVersion"],
           REQUIRED_MAJOR_VERSION,
           REQUIRED_MINOR_VERSION,
           REQUIRED_REVISION_VERSION)


4. ストレージシステムの情報登録

   REST APIサーバに、管理対象にするストレージシステムの情報を登録します。このコードでは、登録するストレージシステムによって、リクエストボディの内容を切り替えて使用しています。

       # step2 Register a storage
       print("Register a storage")
       url = block_storage_api.local_storages()
       if storage_param.SVP_IP_ADDR is not None:
           body = {
               "svpIp": storage_param.SVP_IP_ADDR,
               "serialNumber": storage_param.SERIAL_NUMBER,
               "model": storage_param.STORAGE_MODEL,
               "isSecure" : IS_SECURE
           }
       else:
           body = {
               "ctl1Ip": storage_param.GUM1_IP_ADDR,
               "ctl2Ip": storage_param.GUM2_IP_ADDR,
               "serialNumber": storage_param.SERIAL_NUMBER,
               "model": storage_param.STORAGE_MODEL
           }
       r = requests.post(url, headers=headers,
                         data=json.dumps(body),
                         auth=USER_CREDENTIAL, verify=False)
       if r.status_code != http.client.OK:
           raise requests.HTTPError(r)


5. ストレージシステムの情報取得
   ストレージシステムが正しく登録されていることを確認するため、ストレージデバイスIDを指定して、登録されたストレージシステムの情報を取得します。このコードでは、登録されたストレージシステムによって、取得する内容を切り替えて出力しています。

       # step3 Get the storage
       print("Get the storage")
       url = block_storage_api.local_storage(
                           str(r.json()["storageDeviceId"]))
       r = requests.get(url, headers=headers,
                        auth=USER_CREDENTIAL, verify=False)
       if r.status_code != http.client.OK:
           raise requests.HTTPError(r)

       if storage_param.SVP_IP_ADDR is not None:
           print("STORAGE DEVICE ID : " +
                 str(r.json()["storageDeviceId"]))
           print("MODEL : " + r.json()["model"])
           print("SERIAL NUMBER : " + str(r.json()["serialNumber"]))
           print("SVP IP ADDRESS : " + r.json()["svpIp"])
           print("RMI PORT : " + str(r.json()["rmiPort"]))
           print("DKC MICRO VERSION : " +
                  r.json()["dkcMicroVersion"])
           print()
       else:
           print("STORAGE DEVICE ID : " +
                  str(r.json()["storageDeviceId"]))
           print("MODEL : " + r.json()["model"])
           print("SERIAL NUMBER : " + str(r.json()["serialNumber"]))
           print("CTL1 IP ADDRESS : " + r.json()["ctl1Ip"])
           print("CTL2 IP ADDRESS : " + r.json()["ctl2Ip"])
           print("TARGET CONTROLLER : " + str(r.json()["targetCtl"]))
           print("DKC MICRO VERSION : " + r.json()["dkcMicroVersion"])
           print()


6. エラーメッセージの出力
   サンプルコードでは、通信エラー、HTTPリクエストエラー、ジョブ実行時エラーの処理を記載しています。通信エラーの場合は、エラーメッセージを出力します。HTTPリクエストエラーの場合は、エラーコードとメッセージ、レスポンスボディを出力します。ジョブ実行時エラーの場合は、ジョブの実行結果に含まれる内容をすべて出力します。

   except requests.ConnectionError:
       sys.stderr.write("Connection Error!\n")
       sys.stderr.write(traceback.format_exc())
   except requests.HTTPError as he:
       sys.stderr.write("HTTP Error! status code : ")
       sys.stderr.write(str(he.args[0].status_code) + "\n")
       sys.stderr.write(he.args[0].text + "\n")
   except Exception as e:
       sys.stderr.write(traceback.format_exc())
       for msg in e.args:
           sys.stderr.write(str(msg) + "\n")
   finally:
       print("Operation was completed.")
       sys.exit()
