2.4 プログラム構成

HDLMは幾つかのプログラムを組み合わせて動作します。HDLMの操作には各プログラムが関わってくるため，それぞれの名称，位置づけ，役割を把握しておいてください。

HDLMのプログラム構成を次の図に示します。

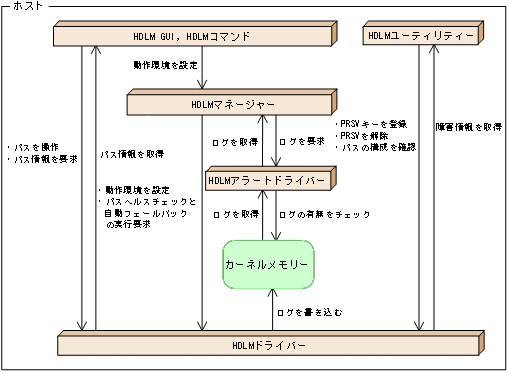

図2-5 HDLMのプログラム構成

各プログラムの役割を次の表に示します。

表2-4 HDLMの各プログラムの役割

プログラム名	役割
HDLM GUI	GUIを使った次の機能を提供します。 パスの管理 障害情報の表示 HDLMの動作環境の設定
HDLMコマンド	コマンドを使った次の機能を提供します。 パスの管理 障害情報の表示 HDLMの動作環境の設定
HDLMユーティリティー	ユーティリティーを使った次の機能を提供します。 障害情報の収集 パーシステントリザーブの解除 パーシステントリザーブキーの登録 パスの構成を確認 インストール情報を確認 HDLMのサイレントインストール HDLMのサイレントアンインストール
HDLMマネージャー	次の機能を提供します。 HDLMの動作環境の設定 パスヘルスチェックと自動フェールバックの実行要求 障害ログの採取
HDLMアラートドライバー	HDLMドライバーが採取するログ情報をHDLMマネージャーに通知します。
HDLMドライバー	機能の制御，パスの管理，および障害検知をします。 HDLMドライバーの構成は次のとおりです。 コアロジック部 HDLMの基本機能を制御します。 フィルター部 I/Oを送受信します。ドライバー名はhdlmdsm.sysです。

注

HDLM GUIを除くHDLMのプログラムを，HDLM Coreコンポーネントと呼びます。
