2.2.2　IP-SANを使用するシステム構成

IP-SANでは，ホストとストレージシステムは，LANケーブルで接続します。ホスト側のケーブルの接続口はネットワークインターフェイスカード（NIC）です。NICを使用する場合は，ホストにiSCSIソフトウェアがインストールされている必要があります。ストレージシステム側のケーブルの接続口は，iSCSI接続に使用するチャネルアダプター（CHA）のポート（P）です。

ストレージシステムには，ホストからの入出力対象になる論理ユニット（LU）があります。LUは複数に分割して使用できます。分割してできるそれぞれの領域をDevと呼びます。Devは，パーティションに相当します。ホストとLUを結ぶ経路を物理パスと呼び，ホストとDevを結ぶ経路をパスと呼びます。LUを複数のDevに分割している場合，1つのLUに設定されるパスの本数は，物理パスの本数にLU内のDevの数を掛けた数になります。

HDLMは，物理パスにIDを割り当てて，物理パス単位でパスを管理します。HDLMを操作する場合に，物理パスとパスの違いを意識する必要はないため，以降，物理パスとパスを区別しないでパスと呼ぶこともあります。HDLMが物理パスごとに割り当てるIDをパス管理PATH_IDと呼びます。また，パスを管理対象物と呼ぶこともあります。

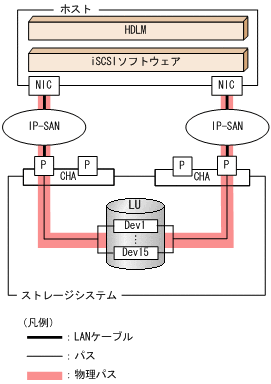

IP-SANを使用するHDLMのシステム構成を次の図に示します。

図2‒2　IP-SANを使用するHDLMのシステム構成

IP-SANを使用するHDLMのシステム構成要素を次の表に示します。

HDLMがサポートするIP-SAN環境

HDLMは，次に示す環境でIP-SANを使用するシステム構成をサポートします。

• 適用OS

  • Red Hat Enterprise Linux 7

  • Red Hat Enterprise Linux 8

  • Red Hat Enterprise Linux 9

  • SUSE LINUX Enterprise Server 12

  • SUSE LINUX Enterprise Server 15

  • Oracle Unbreakable Enterprise Kernel 7

  • Oracle Unbreakable Enterprise Kernel 8

• iSCSIソフトウェア

  OSに同梱されている，次のiSCSIイニシエーターをサポートします。

  • Red Hat Enterprise Linux 7，Red Hat Enterprise Linux 8，Red Hat Enterprise Linux 9，Oracle Unbreakable Enterprise Kernel 7，またはOracle Unbreakable Enterprise Kernel 8の場合

    iscsi-initiator-utils

  • SUSE LINUX Enterprise Server 12またはSUSE LINUX Enterprise Server 15の場合

    open-iscsi

• ストレージシステム

  IP-SANを適用できるストレージシステムは，VSP One B20，VSP E シリーズ，VSP Gx00 モデル，またはVSP Fx00 モデルです。

IP-SAN環境で使用する場合の制限事項

IP-SAN環境でHDLMを使用する場合，次に示す制限事項があります。

• kdump機能は使用できません。
