11.5.2　分散トレース

(a)　Jaegerを使用する場合

Jaegerと連携したElasticsearchに分散トレースが出力されます。

(b)　Azure Monitor Application Insightsを使用する場合

Microsoft Azure環境で分散トレースを収集する際は、Azure Monitor Application Insightsによって分散トレースが収集され、Azureのワークスペースに出力されます。詳細については、Microsoft Azure公式ドキュメントを参照してください。

(a)　Jaeger-queryのWeb UIによる参照

収集された分散トレースは、JaegerのWeb UIの次のURLにアクセスすることで参照できます。

http://A...A:B...B

A...A：KubernetesワーカーノードのIPアドレス

B...B：ポート番号(「4.2.8 Jaeger-query」のhttp.portに指定した値)

JaegerのWeb UI上での表示内容について説明します。この製品で使用する2つの画面について説明します。それ以外の画面に関してはJaegerの公式ページを参照してください。

Search Page

分散トレースの検索画面です。検索条件に合致したトレースIDの一覧を表示します。

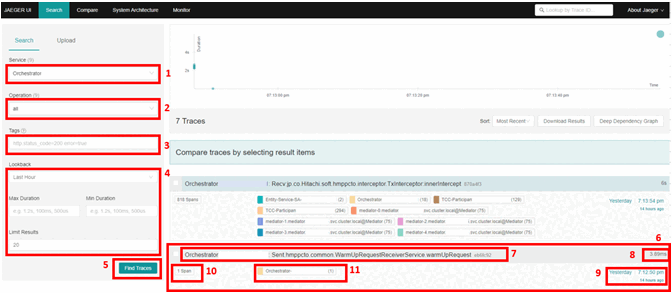

図11‒30　Search Page

表11‒39　Search Page項目

図中番号	項目名	説明
1	service	HMP-PCTOのコンポーネントのservice名を選択します。この項目は選択必須です。 service名の形式は、jp.co.Hitachi.soft.hmppcto.tracing.instance-idパラメタの説明を参照してください。
2	Operation	HMP-PCTOのオペレーション名です。デフォルトはallです。 Operationの詳細については、「Trace Page」を参照してください。
3	Tags	SpanのTagsを指定します。Tagsの詳細については、「Trace Page」を参照してください。
4	−	検索対象範囲を指定します。詳細はJaegerの公式情報を参照してください。
5	Find trace	検索を実行します。
6	トレース情報	トレースID 1件分の情報を表示します。このエリアをクリックすると、「Trace Page」へ遷移します。
7	−	次の項目を表示します。 親SpanのService名：親SpanのOperation名：トレースID
8	−	該当トレースIDでの実行時間を表示します。
9	−	該当トレースIDでの開始時刻を表示します。
10	−	該当トレースIDで取得したSpan数を表示します。
11	−	該当トレースIDに含むSpanのserviceごとのSpan数を表示します。

Trace Page

「Search Page」で選択したトレースIDのトレース情報を表示します。

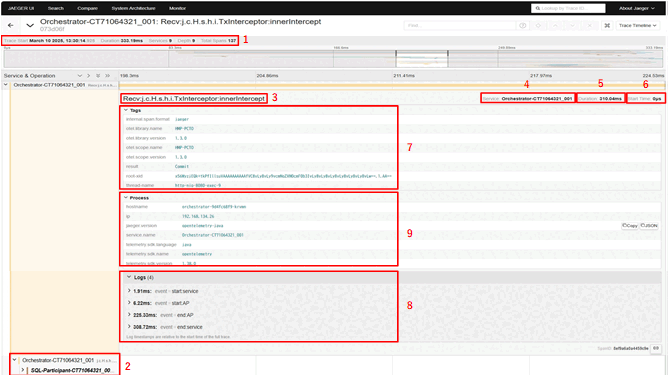

図11‒31　Trace Page

一般的な取得個所のSpanは、オペレーション名冒頭に「Recv」を付与します。

表11‒40　Trace Page項目

図中番号	項目名	説明
1	−	トレースIDの情報を表示します。 該当トレースIDでの開始時刻 該当トレースIDでの実行時間 該当トレースIDで取得したSpanのservice数 該当トレースIDで最も深い親Spanと子Spanの階層数 該当トレースIDに含むSpan数
2	−	親Span、子Spanを階層構造で表示します。該当するSpanをクリックすると、Spanの詳細を表示します。 「V」：クリックすると、子Spanが非表示になります。 「>」：クリックすると、子Spanが表示されます。
3	Operation	選択Spanを取得したHMP-PCTOのオペレーション名です。 一般的な取得個所のSpanは、オペレーション名冒頭に「Recv」を付与します。
4	Service	HMP-PCTOのコンポーネントのservice名です。詳細は「Search Page」を参照してください。
5	Duration	選択Spanの実行時間です。
6	Starttime	該当するトレースIDを開始してから、選択したSpanのトレースを開始するまでの経過時間です。
7	Tags	選択Spanでの付加情報です。次の形式で表示します。 情報名 情報値
8	Logs	選択Spanでの付加情報です。次の形式で表示します。 経過時間 message 情報 経過時間は、該当するトレースIDを開始してから、選択したSpanのトレースを開始するまでの経過時間です。
9	Process	選択Spanでの付加情報です。次の形式で表示します。 情報名 情報

(b)　Azure Monitor Application Insightsによる参照

Microsoft Azure環境で分散トレースを閲覧する場合は、Azure Monitor Application Insightsを使用して分散トレースを参照します。詳細についてはMicrosoft Azure公式ドキュメントを参照してください。
