4.1 Global Link Managerのクラスタ環境でのシステム構成

Hitachi Command Suite製品の管理サーバでは，Active/Standby型のフェールオーバークラスタリングに対応しています。クラスタシステムを構成するそれぞれのサーバシステムのうち，業務を実行中のシステムを「実行系ノード」，実行系ノードの障害時に業務を引き継げるように待機しているシステムを「待機系ノード」と呼びます。障害が発生したときに，業務を実行するサーバを実行系ノードから待機系ノードに切り替えるため，障害が発生しても運用が継続できます。これによって，障害発生時の業務の中断を防ぎ，稼働率が高くなります。

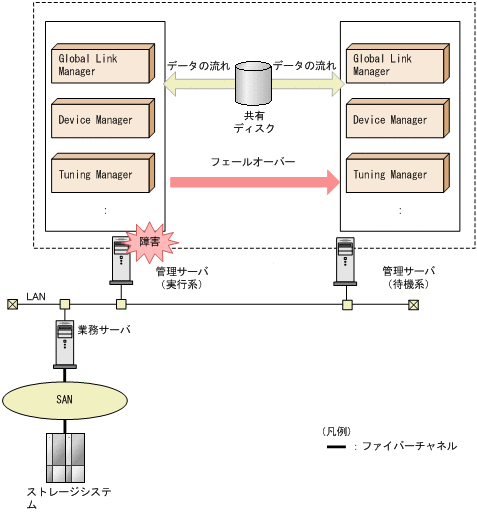

Hitachi Command Suite製品の管理サーバでのクラスタ構成の概念図を次の図に示します。

図4-1 クラスタ構成の概念図

クラスタシステム全体を制御するソフトウェアを「クラスタソフトウェア」といいます。クラスタソフトウェアは，システムが正常に動作しているかを監視し，異常を検知した場合にフェールオーバーすることで，業務の中断を防ぎます。
