HDLMをインストールすると,ホスト側でのLU構成の認識が,次のように変わります。
HDLMをインストールしたあとにホストが認識するLUをホストLU(HLU)と呼びます。ストレージシステム側のLU内のDevに対応する,ホストLU内の領域をホストデバイス(HDev)と呼びます。
HDLMを使用したシステムでは,MPIOドライバによって統合されたディスク(Windowsの「ディスクの管理」画面に表示されるディスク)にドライブレターを割り当てて,目的のLUにアクセスします。
HDLMをインストールしたあとに,ホスト側で認識されるLUの構成を次の図に示します。

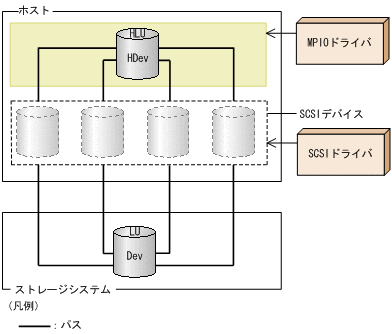

図2-4 HDLMをインストールしたあとにホスト側で認識されるLUの構成
ホスト側で認識される要素を次の表に示します。
構成要素 | 説明 |
---|---|
HLU | HDLMドライバを通してホストが認識するLUです。ホストLUと呼びます。パスの数に関係なく,ストレージシステム側の1つのLUに対して1つのホストLUが認識されます。 |
HDev | HDLMドライバを通してホストが認識する,LU内のDevです。ホストデバイスと呼びます。 |
