Hitachi Dynamic Link Manager ユーザーズガイド（Linux®用）
ここでは，viewオペレーションのパラメタを次の順に説明します。
| パラメタおよび表示される情報 | 表示項目 | 説明 |
|---|---|---|
| -sfunc HDLMの機能設定情報 |
HDLM Version | HDLMのバージョン番号です。 |
| -sfunc HDLMの機能設定情報 |
Service Pack Version | HDLMのSPバージョン番号です。SPがインストールされていない場合は，空白です。 |
| -sfunc HDLMの機能設定情報 |
Load Balance | ロードバランス機能の設定状態です。
|
| -sfunc HDLMの機能設定情報 |
Support Cluster | 空白※ |
| -sfunc HDLMの機能設定情報 |
Elog Level | 障害ログ採取レベルです。
|
| -sfunc HDLMの機能設定情報 |
Elog File Size(KB) | 障害ログファイルのサイズです。単位は「キロバイト」です。 |
| -sfunc HDLMの機能設定情報 |
Number Of Elog Files | 障害ログファイル数です。 |
| -sfunc HDLMの機能設定情報 |
Trace Level | トレースの出力レベルです。
|
| -sfunc HDLMの機能設定情報 |
Trace File Size(KB) | トレースファイルのサイズです。単位は「キロバイト」です。 |
| -sfunc HDLMの機能設定情報 |
Number Of Trace Files | トレースファイル数です。 |
| -sfunc HDLMの機能設定情報 |
Path Health Checking | パスヘルスチェック機能の設定状態です。
|
| -sfunc HDLMの機能設定情報 |
Auto Failback | 自動フェイルバック機能の設定状態です。
|
| -sfunc HDLMの機能設定情報 |
Reservation Status | 空白 |
| -sfunc HDLMの機能設定情報 |
Intermittent Error Monitor | 間欠障害監視の設定状態です。
|
| -sfunc HDLMの機能設定情報 |
Dynamic I/O Path Control | ダイナミックI/Oパスコントロール機能の設定状態です。
|
| -msrv HDLMマネージャの情報 |
HDLM Manager | HDLMマネージャの状態です。 Alive：正常 Dead：停止 |
| Ver | HDLMマネージャのバージョン番号です。 | |
| WakeupTime | HDLMマネージャの起動時刻です。 | |
| -adrv HDLMアラートドライバの情報 |
HDLM Alert Driver | HDLMアラートドライバの状態です。 Alive：正常 Dead：停止 |
| Ver | HDLMアラートドライバのバージョン番号です。 | |
| WakeupTime | HDLMアラートドライバの起動時刻です。 | |
| ElogMem Size | HDLMアラートドライバの障害ログメモリのサイズです。単位は「キロバイト」です。 | |
| -pdrv HDLMドライバの情報 |
HDLM Driver | HDLMドライバの状態です。 Alive：正常 Dead：停止 |
| Ver | HDLMドライバのバージョン番号です。 | |
| WakeupTime | HDLMドライバの起動時刻です。 | |
| -lic HDLMのライセンス情報 |
License Type | ライセンスの種別です。
|
| Expiration | ライセンスの期限です。
|
|
| -audlog 監査ログ採取の設定情報 |
Audit Log | 監査ログ採取の設定状態です。
|
| -audlog 監査ログ採取の設定情報 |
Audit Log Category | 監査ログの出力対象となっている種別を表示します。種別を表す文字列が「,」で区切って表示されます。 ss：StartStop a：Authentication ca：ConfigurationAccess 上記のすべての種別が設定されている場合は「all」が表示されます。 監査ログ採取をしない設定の場合は「-」が表示されます。 |
| -audlog 監査ログ採取の設定情報 |
Audit Log Facility | 監査ログのFacility名が表示されます。「user」，「local0」，「local1」，「local2」，「local3」，「local4」，「local5」，「local6」，または「local7」が表示されます。 監査ログ採取をしない設定の場合は「-」が表示されます。 |
| -lbpathusetimes ロードバランスの同一パス使用回数 |
Times Same Path Was Used | ロードバランスのアルゴリズムに，ラウンドロビン（rr），最少I/O数（lio），または最少ブロック数（lbk）を適用する場合，I/Oに同一のパスを使用する回数です。 Global Link Managerを使用してLU単位で同一パス使用回数を設定している場合は，値のあとに「*」が付きます。 |
| -expathusetimes 拡張ロードバランスの同一パス使用回数（シーケンシャルI/O） |
Times Same ExPath Was Used | ロードバランスのアルゴリズムに，拡張ラウンドロビン（exrr），拡張最少I/O数（exlio），または拡張最少ブロック数（exlbk）を適用する場合，シーケンシャルI/Oに同一のパスを使用する回数です。 Global Link Managerを使用してLU単位で同一パス使用回数を設定している場合は，値のあとに「*」が付きます。 |
| -exrndpathusetimes 拡張ロードバランスの同一パス使用回数（ランダムI/O） |
Times Same ExPath Was Used(R) | ロードバランスのアルゴリズムに，拡張ラウンドロビン（exrr），拡張最少I/O数（exlio），または拡張最少ブロック数（exlbk）を適用する場合，ランダムI/Oに同一のパスを使用する回数です。 Global Link Managerを使用してLU単位で同一パス使用回数を設定している場合は，値のあとに「*」が付きます。 |
| -pstv 物理ストレージシステム情報の表示機能の設定情報 |
Physical Storage View | 物理ストレージシステム情報の表示機能の設定状態です。 on：有効 off：無効 |
# /opt/DynamicLinkManager/bin/dlnkmgr view -sys -sfunc HDLM Version : x.x.x-xx Service Pack Version : Load Balance : on(extended lio) Support Cluster : Elog Level : 3 Elog File Size(KB) : 9900 Number Of Elog Files : 2 Trace Level : 0 Trace File Size(KB) : 1000 Number Of Trace Files : 4 Path Health Checking : on(30) Auto Failback : off Reservation Status : Intermittent Error Monitor : off Dynamic I/O Path Control : off(10) KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd hh:mm:ss #
# /opt/DynamicLinkManager/bin/dlnkmgr view -sys -msrv HDLM Manager Ver WakeupTime Alive x.x.x-xx yyyy/mm/dd hh:mm:ss KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd hh:mm:ss #
# /opt/DynamicLinkManager/bin/dlnkmgr view -sys -adrv HDLM Alert Driver Ver WakeupTime ElogMem Size Alive x.x.x-xx yyyy/mm/dd hh:mm:ss 1000 KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd hh:mm:ss #
# /opt/DynamicLinkManager/bin/dlnkmgr view -sys -pdrv HDLM Driver Ver WakeupTime Alive x.x.x-xx yyyy/mm/dd hh:mm:ss KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd hh:mm:ss #
# /opt/DynamicLinkManager/bin/dlnkmgr view -sys -lic License Type Expiration Permanent - KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd hh:mm:ss #
# /opt/DynamicLinkManager/bin/dlnkmgr view -sys -audlog Audit Log : off Audit Log Category : - Audit Log Facility : - KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd hh:mm:ss #
# /opt/DynamicLinkManager/bin/dlnkmgr view -sys -lbpathusetimes Times Same Path Was Used : 32 KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd hh:mm:ss #
# /opt/DynamicLinkManager/bin/dlnkmgr view -sys -expathusetimes Times Same ExPath Was Used : 100 KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd hh:mm:ss #
# /opt/DynamicLinkManager/bin/dlnkmgr view -sys -exrndpathusetimes Times Same ExPath Was Used(R): 1 KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd hh:mm:ss #
# /opt/DynamicLinkManager/bin/dlnkmgr view -sys -pstv Physical Storage View : off KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd hh:mm:ss #

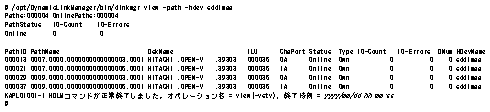

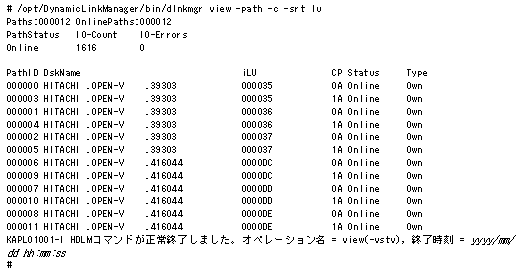

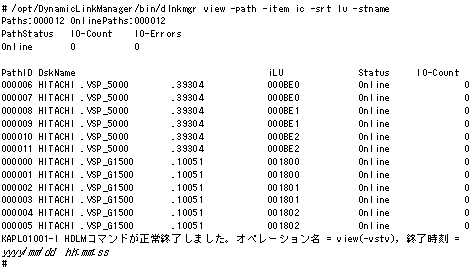

パス情報を表示する場合，-pathパラメタと同時に-itemパラメタや-cパラメタを指定すると，項目を選択して表示したり，パス情報の概略を表示したりできます。ここでは，それぞれのパラメタの説明をしたあとに，パス情報の表示項目を説明します。
![[図]](GRAPHICS/LJ070020.GIF)
表6-12 -path -itemパラメタで選択できる表示項目と指定する後続パラメタ
| 選択できる表示項目 | 後続パラメタ |
|---|---|
| PathID※ | なし |
| PathName | pn |
| DskName | dn |
| iLU | lu |
| ChaPort | cp |
| Status※ | なし |
| Type | type |
| IO-Count | ic |
| IO-Errors | ie |
| DNum | dnu |
| HDevName | hd |
| IEP | iep |
| HBAPortWWN | hbaportwwn |
| Physical-LDEV | phys |
| Virtual-LDEV | virt |
| Physical-DskName | vid |
| Physical-iLU | vid |
| Physical-ChaPort | vid |
![[図]](GRAPHICS/LJ070040.GIF)
![[図]](GRAPHICS/LJ070030.GIF)
パス情報の表示項目とその説明を「表6-13 パス情報の表示項目」に示します。表の見出しについて，次に説明します。
| 表示項目 | 説明 | |
|---|---|---|
| 概略表示しない場合 | 概略表示する場合 | |
| Paths | 表示対象のパスの総数が，10進数で表示されます。 | |
| OnlinePaths | 表示対象のパスのうち，稼働状態のパスの数が10進数で表示されます。「Paths」の数と「OnlinePaths」の数が同じであれば，すべてのパスが稼働状態です。「OnlinePaths」の数の方が少ない場合，閉塞状態のパスがあります。閉塞状態のパスを確認し，障害が発生していれば対処してください。 | |
| PathStatus | 表示対象のパスの状態です。
|
|
| IO-Count | 表示対象のすべてのパスのI/O回数の合計数が，10進数で表示されます。表示できる最大値は，232－1（4294967295）です。最大値を超えた場合，0から再カウントします。 | |
| IO-Errors | 表示対象のすべてのパスのI/O障害回数の合計数が，10進数で表示されます。表示できる最大値は，232－1（4294967295）です。最大値を超えた場合，0から再カウントします。 全パス障害時のI/Oリトライ設定を有効にした場合（チャネルボード（iSCSI 25Gbps Optic）の使用時に設定）は，I/Oリトライ中もIO-Errorsがカウントアップされるため値が大きくなることがあります。 |
|
| PathID | パス管理PATH_IDが，10進数で表示されます。 ホストの再起動時に割り当てられます。また，ホストを再起動しないで新規LUを追加する場合には，HDLM構成定義ユティリティ（dlmcfgmgr）の実行時にそのLUの各パスにパス管理PATH_IDが新しく割り当てられます。 |
|
| PathName※1 | － | パスを表す項目で，パス名と呼びます。システムの構成を変更する場合やハードウェアを交換する場合は，パス名を参照して影響を受けるパスを確認してください。次に示す4つの項目をピリオドで区切ったものが，パス名として表示されます。
|
| DskName※1 | DskName | ストレージシステム名です。この名前で，パスがアクセスするストレージシステムを特定できます。 次に示す3つの項目をピリオドで区切ったものが，ストレージシステム名として表示されます。
|
| iLU※1 | iLU | ストレージシステム内のLU番号が表示されます。 この番号とストレージシステム名（「DskName」に表示）を組み合わせると，パスがアクセスするLUを特定できます。
|
| ChaPort※1 | CP | CHAポート番号です。この番号でストレージシステムに搭載されているCHAポートを特定できます。この番号をストレージシステムの管理プログラムで参照すると，物理的にCHAポートを特定できます。 |
| Status | パスの状態です。
|
|
| Type※1 | Type | パスの属性です。
|
| IO-Count※1 | － | パスのI/O回数の合計数が，10進数で表示されます。表示できる最大値は，232－1（4294967295）です。最大値を超えた場合，0から再カウントします。 IO-Countを0にしたい場合は，HDLMコマンドのclearオペレーションを実行してください。clearオペレーションを実行すると，I/O障害回数（IO-Errors）も0にクリアされます。clearオペレーションの詳細については，「6.2 clear パスの統計情報を初期値にする」を参照してください。 |
| IO-Errors※1 | － | パスのI/O障害回数の合計数が，10進数で表示されます。表示できる最大値は，232－1（4294967295）です。最大値を超えた場合，0から再カウントします。 IO-Errorsを0にしたい場合は，HDLMコマンドのclearオペレーションを実行してください。clearオペレーションを実行すると，I/O回数（IO-Count）も0にクリアされます。clearオペレーションの詳細については，「6.2 clear パスの統計情報を初期値にする」を参照してください。 全パス障害時のI/Oリトライ設定を有効にした場合（チャネルボード（iSCSI 25Gbps Optic）の使用時に設定）は，I/Oリトライ中もIO-Errorsがカウントアップされるため値が大きくなることがあります。 |
| DNum※1 | － | Dev番号です。 パーティション番号に該当します。 「0」（固定）が表示されます。 |
| HDevName※1 | － | ホストデバイス名です。HDLMデバイスの論理デバイスファイル名（/dev/sddlm[aa-pap]）からパーティション番号を除いたものが表示されます。HDLMデバイス論理デバイスファイル名については，「2.6 HDLMデバイスの論理デバイスファイル HDLMデバイスの論理デバイスファイル」を参照してください。 |
| IEP※1 | － | 間欠障害に関する情報が表示されます。この項目は，-pathと同時に-iemを指定した場合だけ表示されます。1本のパスにつき，次のどれかが表示されます。
|
| HBAPortWWN※1 | － | ストレージシステムと接続しているHBAのポートWWN情報が16桁の16進数で表示されます。この項目は，-pathと同時に-hbaportwwnを指定した場合だけ表示されます。 なお，iSCSIインタフェースの場合は，「-」（ハイフン）が表示されます。 |
| Physical-LDEV | － | 物理ボリュームのモデルID，シリアル番号，およびiLU 番号が，ピリオドで区切って表示されます。 この情報によって，物理ボリュームを特定できます。仮想化されていないボリュームの場合は，「-」（ハイフン）が表示されます。 |
| Virtual-LDEV | － | 仮想ボリュームのモデルID，シリアル番号，およびiLU 番号が，ピリオドで区切って表示されます。 この情報によって，仮想ボリュームを特定できます。仮想化されていないボリュームの場合は，「-」（ハイフン）が表示されます。 |
| Physical-DskName | － | 仮想IDを使用して移行したパスの場合，移行先のパスが接続しているストレージシステム名が表示されます。 次に示す3つの項目をピリオドで区切ったものが，ストレージシステム名として表示されます。
|
| Physical-iLU | － | 仮想IDを使用して移行したパスの場合，移行先のパスが接続しているストレージシステム内でのLU番号が表示されます。
|
| Physical-ChaPort | － | 仮想IDを使用して移行したパスの場合，移行先のパスが接続しているCHAポート番号が表示されます。 仮想IDを使用していない場合は，「-」（ハイフン）が表示されます。 |
| 項目 | Linuxでの表現 |
|---|---|
| ホストポート番号（表示例：0000） | Host ID（ホストポート番号）です。 |
| バス番号（表示例：0000） | Channel番号（バス番号）です。 |
| ターゲットID（表示例：000000000000003A） | Target ID（ターゲットID）です。 |
| ホストLU番号（表示例：0005） | Lun（ホストLU番号）です。 |
各項目の情報は，HDLM構成定義ユティリティ（dlmcfgmgr）を使用して取得してください。dlmcfgmgrユティリティについては，「7.4 dlmcfgmgr HDLM構成定義ユティリティ」を参照してください。
| ストレージシステム | 表示内容 | ||
|---|---|---|---|
| -stnameパラメタ 指定なし |
-stnameパラメタ指定時（下記のモデルIDを表示） | ||
| 概略表示しない場合 | 概略表示する場合 | ||
| HUS100シリーズ | プロダクトID※1 | HUS100 | HUS100 |
| Hitachi Virtual Storage Platform | エミュレーションタイプ※1 | VSP | VSP |
| VSP 5000シリーズ | エミュレーションタイプ※1 | VSP_5000 | VSP_5000 |
| VSP G1000 | エミュレーションタイプ※1 | VSP_G1000 | VSP_G1000 |
| VSP G1500 | エミュレーションタイプ※1 | VSP_G1500 | VSP_G1500 |
| VSP F1500 | エミュレーションタイプ※1 | VSP_F1500 | VSP_F1500 |
| 仮想ストレージVSP G1000，G1500およびVSP F1500※2 | エミュレーションタイプ※1 | VSP_G1000 | VSP_G1000 |
| VSP Eシリーズ | エミュレーションタイプ※1 | VSP_Ex00 | VSP_Ex00 |
| VSP Gx00モデル | エミュレーションタイプ※1 | VSP_Gx00 | VSP_Gx00 |
| VSP Fx00モデル | エミュレーションタイプ※1 | VSP_Fx00 | VSP_Fx00 |
| HUS VM | エミュレーションタイプ※1 | HUS_VM | HUS_VM |
| VP9500 | エミュレーションタイプ※1 | VP9500 | VP9500 |
| VX7 | エミュレーションタイプ※1 | VX7 | VX7 |
| P9500 | エミュレーションタイプ※1 | P9500 | P9500 |
| XP8 | エミュレーションタイプ※1 | XP8 | XP8 |
| XP7 | エミュレーションタイプ※1 | XP7 | XP7 |
LU情報を表示する場合，-luパラメタと同時に-itemパラメタや-cパラメタ，-c -itemパラメタを指定すると，項目を追加して表示したり，LU情報の概略を表示したりできます。ここでは，それぞれのパラメタの説明をしたあとに，LU情報の表示項目を説明します。
# /opt/DynamicLinkManager/bin/dlnkmgr view -lu
Product : VSP_5000
SerialNumber : 39304
LUs : 3
iLU HDevName Device PathID Status
000BE0 sddlmad /dev/sdk 000006 Online
/dev/sdh 000007 Online
000BE1 sddlmae /dev/sdm 000008 Online
/dev/sdi 000009 Online
000BE2 sddlmaf /dev/sdo 000010 Online
/dev/sdj 000011 Online
Product : VSP_G1500
SerialNumber : 10051
LUs : 3
iLU HDevName Device PathID Status
001800 sddlmaa /dev/sdb 000000 Online
/dev/sde 000001 Online
001801 sddlmab /dev/sdc 000002 Online
/dev/sdf 000003 Online
001802 sddlmac /dev/sdd 000004 Online
/dev/sdg 000005 Online
KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view(-vstv), 終了時刻 = yyyy/mm/dd hh:mm:ss
#

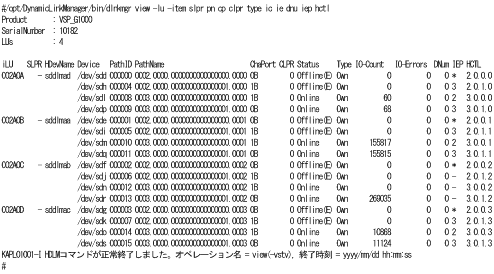

表6-16 -lu -itemパラメタで追加できる表示項目と指定する後続パラメタ
| 追加できる表示項目 | 後続パラメタ |
|---|---|
| SLPR | slpr |
| PathName | pn |
| ChaPort | cp |
| CLPR | clpr |
| Type | type |
| IO-Count | ic |
| IO-Errors | ie |
| DNum | dnu |
| IEP | iep |
| HCTL | hctl |
| DPC | dpc |
| Physical-LDEV | phys |
| Virtual-LDEV | virt |
| Physical-Product | vid |
| Physical-SerialNumber | vid |
| Physical-iLU | vid |
| Physical-ChaPort | vid |
| すべての項目 | all |
![[図]](GRAPHICS/LJ070070.GIF)
# /opt/DynamicLinkManager/bin/dlnkmgr view -lu -item dpc
Product : HUS100
SerialNumber : 9203008
LUs : 3
Dynamic I/O Path Control : on*
iLU HDevName DPC PathID Status
000006 sddlmad on 000000 Online
000003 Online
000007 sddlmaa off 000001 Online
000004 Online
000008 sddlmab on 000002 Online
000005 Online
KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd hh:mm:ss
#
# /opt/DynamicLinkManager/bin/dlnkmgr view -lu -c
Product S/N LUs iLU HDevName Paths OnlinePaths
VSP_5000 39304 3 000BE0 sddlmad 2 2
000BE1 sddlmae 2 2
000BE2 sddlmaf 2 2
VSP_G1500 10051 3 001800 sddlmaa 2 2
001801 sddlmab 2 2
001802 sddlmac 2 2
KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view(-vstv), 終了時刻 = yyyy/mm/dd hh:mm:ss

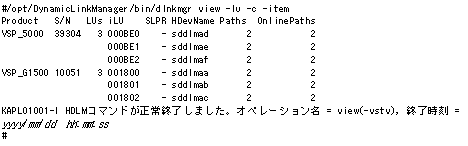

#表6-17 -lu -c -itemパラメタで追加できる表示項目と指定する後続パラメタ
| 追加できる表示項目 | 後続パラメタ |
|---|---|
| SLPR | slpr |
![[図]](GRAPHICS/LJ070071.GIF)
LU情報を表示する場合に，表示される項目とその説明を「表6-18 LU情報の表示項目」に示します。見出しについて，次に説明します。
| 表示項目 | 説明 | |
|---|---|---|
| 概略表示しない場合 | 概略表示する場合 | |
| Product | ストレージシステムのモデルIDです。 | |
| SerialNumber | S/N | ストレージシステムのシリアル番号です。 |
| LUs | ストレージシステム内のLUのうち，HDLM管理下のLUの総数です。 | |
| Dynamic I/O Path Control | － | ストレージシステム単位にダイナミックI/Oパスコントロール機能の設定情報が表示されます。 on：ダイナミックI/Oパスコントロール機能の設定が有効に設定されています。 off：ダイナミックI/Oパスコントロール機能の設定が無効に設定されています。 -：ダイナミックI/Oパスコントロール機能をサポートしていません。 ストレージシステム単位の設定と異なる設定のLUが含まれる場合，表示された「on」または「off」のあとに「*」が付加されます。 |
| iLU | ストレージシステム内のLU番号が表示されます。 この番号とストレージシステム名（「DskName」に表示）を組み合わせると，パスがアクセスするLUを特定できます。
|
|
| SLPR※1 | SLPR※2 | LUが属するSLPRの番号が0から31までの10進数で表示されます。ストレージ論理分割機能がサポートされていないストレージシステム内のLUが表示対象の場合は，「-」（ハイフン）が表示されます。 また，iLUが仮想化されているボリュームの場合も，「-」（ハイフン）が表示されます。 |
| HDevName※1 | HDevName | ホストデバイス名です。HDLMデバイスの論理デバイスファイル名（/dev/sddlm[aa-pap]）からパーティション番号を除いたものが表示されます。HDLMデバイス論理デバイスファイル名については，「2.6 HDLMデバイスの論理デバイスファイル HDLMデバイスの論理デバイスファイル」を参照してください。 |
| DPC | － | LU単位にダイナミックI/Oパスコントロール機能の設定情報が表示されます。 on：ダイナミックI/Oパスコントロール機能の設定が有効に設定されています。 off：ダイナミックI/Oパスコントロール機能の設定が無効に設定されています。 -：ダイナミックI/Oパスコントロール機能をサポートしていません。 |
| Device | － | HDLMデバイスに対応するSCSIデバイスが表示されます。ホスト起動時に断線状態だった場合，またはLUの割り当てを解除した場合は，「-」（ハイフン）が表示されます。 なお，SUSE LINUX Enterprise Server 11を使用している場合は，システムの運用中に次に示す事象が起きたときにも，「-」（ハイフン）が表示されることがあります。
|
| PathID | － | パス管理PATH_IDが，10進数で表示されます。ホストの再起動時に割り当てられます。また，ホストを再起動しないで新規LUを追加する場合には，HDLM構成定義ユティリティ（dlmcfgmgr）の実行時にそのLUの各パスにパス管理PATH_IDが新しく割り当てられます。 |
| PathName※1 | － | パスを表す項目で，パス名と呼びます。システムの構成を変更する場合やハードウェアを交換する場合は，パス名を参照して影響を受けるパスを確認してください。次に示す4つの項目をピリオドで区切ったものが，パス名として表示されます。
|
| ChaPort※1 | － | CHAポート番号です。この番号でストレージシステムに搭載されているCHAポートを特定できます。この番号をストレージシステムの管理プログラムで参照すると，物理的にCHAポートを特定できます。 |
| CLPR※1 | － | CHAポートが属するCLPRの番号が0から31までの10進数で表示されます。ただし，次に示すものが表示対象の場合は，「-」（ハイフン）が表示されます。
|
| Status | － | パスの状態です。
|
| Type※1 | － | パスの属性です。
|
| IO-Count※1 | － | パスのI/O回数の合計数が，10進数で表示されます。表示できる最大値は，232－1（4294967295）です。最大値を超えた場合，0から再カウントします。IO-Countを0にしたい場合は，HDLMコマンドのclearオペレーションを実行してください。clearオペレーションを実行すると，I/O障害回数（IO-Errors）も0にクリアされます。clearオペレーションの詳細については，「6.2 clear パスの統計情報を初期値にする」を参照してください。 |
| IO-Errors※1 | － | パスのI/O障害回数の合計数が，10進数で表示されます。表示できる最大値は，232－1（4294967295）です。最大値を超えた場合，0から再カウントします。IO-Errorsを0にしたい場合は，HDLMコマンドのclearオペレーションを実行してください。clearオペレーションを実行すると，I/O回数（IO-Count）も0にクリアされます。clearオペレーションの詳細については，「6.2 clear パスの統計情報を初期値にする」を参照してください。 全パス障害時のI/Oリトライ設定を有効にした場合（チャネルボード（iSCSI 25Gbps Optic）の使用時に設定）は，I/Oリトライ中もIO-Errorsがカウントアップされるため値が大きくなることがあります。 |
| DNum※1 | － | Dev番号です。 パーティション番号に該当します。 「0」（固定）が表示されます。 |
| IEP※1 | － | 表示対象のパスが，間欠障害と見なされ，自動フェイルバックの対象外になっているかどうかが，表示されます。1本のパスにつき，次のどれかが表示されます。
|
| HCTL※1 | － | SCSIデバイスの構成情報です。次の内容が「a.b.c.d」の形式で表示されます。
|
| Physical-LDEV | － | 物理ボリュームのモデルID，シリアル番号，およびiLU 番号が，ピリオドで区切って表示されます。 この情報によって，物理ボリュームを特定できます。仮想化されていないボリュームの場合は，「-」（ハイフン）が表示されます。 |
| Virtual-LDEV | － | 仮想ボリュームのモデルID，シリアル番号，およびiLU 番号が，ピリオドで区切って表示されます。 この情報によって，仮想ボリュームを特定できます。仮想化されていないボリュームの場合は，「-」（ハイフン）が表示されます。 |
| Physical-Product | － | 仮想IDを使用して移行したパスの場合，移行先のパスが接続しているストレージシステムのモデルIDが表示されます。 仮想IDを使用していない場合は，「-」（ハイフン）が表示されます。 |
| Physical-SerialNumber | － | 仮想IDを使用して移行したパスの場合，移行先のパスが接続しているストレージシステムのシリアル番号が表示されます。 仮想IDを使用していない場合は，「-」（ハイフン）が表示されます。 |
| Physical-iLU | － | 仮想IDを使用して移行したパスの場合，移行先のパスが接続しているストレージシステム内でのLU番号が表示されます。
|
| Physical-ChaPort | － | 仮想IDを使用して移行したパスの場合，移行先のパスが接続しているCHAポート番号が表示されます。 仮想IDを使用していない場合は，「-」（ハイフン）が表示されます。 |
| － | Paths | 表示対象のLUに対して，認識されているパスの総数が，10進数で表示されます。 |
| － | OnlinePaths | 表示対象のパスのうち，稼働状態のパスの数が10進数で表示されます。「Paths」の数と「OnlinePaths」の数が同じであれば，すべてのパスが稼働状態です。「OnlinePaths」の数の方が少ない場合，閉塞状態のパスがあります。閉塞状態のパスを確認し，障害が発生していれば対処してください。 |
表6-19 HDLMデバイス，SCSIデバイスおよびLDEV情報
| 項目 | 説明 |
|---|---|
| PathID | パス管理PATH_IDが，10進数で表示されます。 ホストの再起動時に割り当てられます。また，ホストを再起動しないで新規LUを追加する場合には，HDLM構成定義ユティリティ（dlmcfgmgr）の実行時にそのLUの各パスにパス管理PATH_IDが新しく割り当てられます。 |
| HDevName | ホストデバイス名です。 HDLMデバイスの論理デバイスファイル名（/dev/sddlm[aa-pap]）からパーティション番号を除いたものが表示されます。HDLMデバイス論理デバイスファイル名については，「2.6 HDLMデバイスの論理デバイスファイル」を参照してください。 |
| Device | HDLMデバイスに対応するSCSIデバイスが表示されます。ホスト起動時に断線状態だった場合，またはLUの割り当てを解除した場合は，「-」（ハイフン）が表示されます。 なお，SUSE LINUX Enterprise Server 11を使用している場合は，システムの運用中に次に示す事象が起きたときにも，「-」（ハイフン）が表示されることがあります。
|
| LDEV | ストレージシステムのモデルID，シリアル番号，およびiLU番号が，ピリオドで区切った文字列で表示されます。LDEVの情報によって，LUを物理的に特定できます。 |
# /opt/DynamicLinkManager/bin/dlnkmgr view -drv PathID HDevName Device LDEV 000000 sddlmaa - VSP_G1000.10182.00280B 000001 sddlmab /dev/sdi VSP_G1000.10182.00280C 000002 sddlmac /dev/sdj VSP_G1000.10182.00280D 000003 sddlmaa /dev/sdk VSP_G1000.10182.00280B 000004 sddlmab /dev/sdl VSP_G1000.10182.00280C 000005 sddlmac /dev/sdm VSP_G1000.10182.00280D 000006 sddlmaa /dev/sdn VSP_G1000.10182.00280B 000007 sddlmab /dev/sdo VSP_G1000.10182.00280C 000008 sddlmac /dev/sdp VSP_G1000.10182.00280D 000009 sddlmaa /dev/sdq VSP_G1000.10182.00280B 000010 sddlmab /dev/sdr VSP_G1000.10182.00280C 000011 sddlmac /dev/sds VSP_G1000.10182.00280D KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd hh:mm:ss #
# /opt/DynamicLinkManager/bin/dlnkmgr view -help
view:
Format
dlnkmgr view -sys [ -sfunc | -msrv | -adrv | -pdrv | -lic | -audlog
| -lbpathusetimes | -expathusetimes | -exrndpathusetimes | -pstv ] [-t]
dlnkmgr view -path [-pstv | -vstv] [ -hdev HostDeviceName ] [-stname]
[-iem] [-srt {pn | lu | cp}] [-hbaportwwn] [-t]
dlnkmgr view -path
-item [pn] [dn] [lu] [cp] [type] [ic] [ie] [dnu]
[hd] [iep] [hbaportwwn] [phys] [virt] [vid]
[-pstv | -vstv] [-hdev HostDeviceName] [-stname]
[-srt {pn | lu | cp}] [-t]
dlnkmgr view -path -c [-pstv | -vstv] [-stname] [-srt {lu | cp}] [-t]
dlnkmgr view -lu [-pstv | -vstv]
[ -hdev HostDeviceName | -pathid AutoPATH_ID ] [-t]
dlnkmgr view -lu
-item [ [slpr] [pn] [cp] [clpr] [type] [ic] [ie] [dnu]
[iep] [hctl] [dpc] [phys] [virt] [vid] | all ]
[-pstv | -vstv]
[ -hdev HostDeviceName | -pathid AutoPATH_ID ] [-t]
dlnkmgr view -lu -c [-pstv | -vstv] [-t]
dlnkmgr view -lu -c -item [slpr] [-pstv | -vstv] [-t]
dlnkmgr view -drv [-pstv | -vstv] [-t]
KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd hh:mm:ss
#
All Rights Reserved. Copyright© 2014, 2023, Hitachi, Ltd.
