2.7.1 ロードバランスが適用されるパス

ロードバランス機能を使用したときに適用されるパスについて,説明します。

〈この項の構成〉

(1) すべてのパスがオーナパスの場合

HDLMがサポートするストレージシステムは,通常すべてのパスがオーナパスになります。この場合,同じLUにアクセスするすべてのパスの間でロードバランスが行われます。障害などで,一部のパスが使用できなくなった場合,残りの使用できるパスの間でロードバランスが行われます。

図2‒6 ロードバランス機能を使用している場合のI/Oの流れ」の例で,LUにアクセスする場合のロードバランスは,(A),(B),(C),(D)のパスの間で行われます。障害などで,どれかのパスが使用できなくなった場合,残りのパスの間でロードバランスが行われます。

HUS100シリーズを使用している場合は,ダイナミックI/Oパスコントロール機能を無効(デフォルトの設定)にしているときに,同じLUにアクセスするすべてのパスの間でロードバランスが行われます。

(2) ノンオーナパスがある場合

オーナパスとノンオーナパスがある場合,使用するパスはオーナパス,ノンオーナパスの順で選択されます。システム全体の性能劣化を避けるために,オーナパスとノンオーナパスとの間でのロードバランスは行いません。したがって,障害などで一部のオーナパスが使用できなくなった場合,残りの使用できるオーナパスの間でロードバランスが行われます。すべてのオーナパスが使用できなくなった場合,ノンオーナパスの間でロードバランスが行われます。

図2‒7 オーナパスとノンオーナパスがある場合のロードバランス」の例で,(A)と(B)のパスがオーナパス,(C)と(D)のパスがノンオーナパスとします。このとき,LUにアクセスする場合のロードバランスは,(A)と(B)のパスの間(オーナパス同士)で行われます。障害などで,(A)のパスが使用できなくなった場合,(B)のパスだけでLUにアクセスします。(A)と(B)のパスが使用できなくなった場合,(C)と(D)のパスの間(ノンオーナパス同士)で行われます。

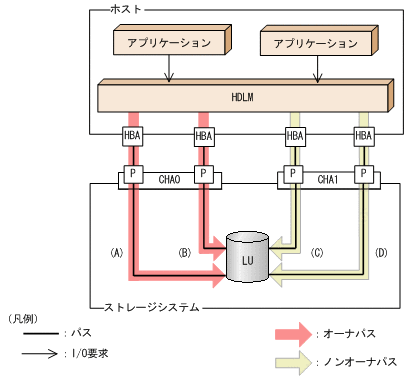

図2‒7 オーナパスとノンオーナパスがある場合のロードバランス
[図データ]

ノンオーナパスがある場合について説明します。

  • HUS100シリーズで,ダイナミックI/Oパスコントロール機能を有効にしている場合

    ダイナミックI/Oパスコントロール機能を有効にすると,ダイナミックロードバランスコントローラ機能によって選択されているコントローラをオーナコントローラ,それ以外のコントローラをノンオーナコントローラとして認識します。オーナコントローラを経由するパスがオーナパス,それ以外がノンオーナパスです。

    ダイナミックI/Oパスコントロール機能については,「2.11 ダイナミックI/Oパスコントロール機能による負荷分散」を参照してください。

  • global-active deviceを使用している場合で,non-preferred path optionを設定しているとき

    global-active deviceを使用している場合,ストレージシステムのデフォルトの設定では,すべてのパスがオーナパスになり,global-active deviceペアを構成する正副ボリュームにアクセスするすべてのパスの間でロードバランスが行われます。

    しかし,正サイトと副サイトの距離が長距離の場合,ホストと異なるサイトにI/Oを発行したときにI/O性能が低下することがあります。その場合は,ホストと異なるサイトのストレージシステムでnon-preferred path optionを設定してください。non-preferred path optionを設定したパスはノンオーナパスとなり,すべてのオーナパスが使用できなくなるまで使用されません。

    HDLMデバイス構成済み状態でストレージシステムでnon-preferred path optionを設定した場合は,HDLMコマンドのrefreshオペレーションを実行するか,またはホストを再起動してください。
