5.3.2 FIX形式のデータ形式
FIX形式のデータファイルは，レコード中に区切り文字がなく，すべてのレコードの，フィールドの開始位置とデータ長が固定である形式を持つファイルです。フィールドの開始位置とデータ長は，EUR 帳票作成機能で帳票設計する時に，データのプロパティで指定できます。
\0（Null：0x00）は，改行コードと同様に1レコードの終端と見なされます。
FIX形式のデータファイルのファイルサイズ，およびレコードの上限値は，次のとおりです。
|
データファイルの記述項目 |
上限値 |
|---|---|
|
ファイルサイズ |
2GBを上限とします。 |
|
レコード数 |
上限はありません。 |
|
レコード長 |
改行を含めないで32,767バイトを上限とします。 |
|
フィールド数 |
上限はありません。ただし，レコード長と1フィールド長の上限値によって制限されます。 |
|
1フィールドの長さ |
32,767バイトを上限とします。 |
|
フィールド名の長さ |
マッピングデータのフィールド名：510桁を上限とします。 ユーザ定義データのフィールド名：499桁を上限とします。 |
FIX形式のデータは，ディクショナリファイルを省略できます。その場合は，すべてのデータを文字列として扱います。

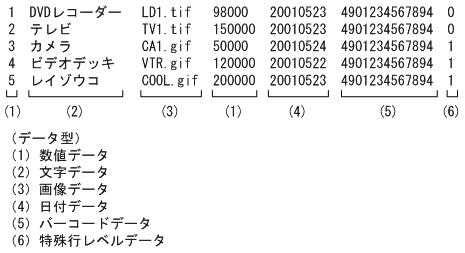

次に，ファイル形式を示します。
|
|
![[図データ]](GRAPHICS/ZU050200.GIF)
(1) 数値データ
数値をそのまま記述します。
(2) 文字データ
文字列をそのまま記述します。文字列中のタブコードは，半角空白一つに変換されます。
(3) 画像データ
画像ファイル名をそのまま記述します。
指定できる画像データは，次のとおりです。
-
Windows BITMAP形式の画像データ
-
JPEG形式の画像データ
-
GIF形式の画像データ
-
TIFF形式の画像データ
-
PNG形式の画像データ
EURで扱える画像データについては，「5.4 画像ファイル」を参照してください。
- ■補足説明
-
一つの帳票で複数の画像ファイルを使用する場合は，使用する画像ファイルを同じフォルダに保存しておいてください。
(4) 日付データ
日付データは，西暦または和暦を数値で指定します。
日付データには，入力データの桁数と，指定したいデータ種別の桁数が一致するように入力データを指定してください。入力データの桁数とデータ種別の桁数が合っていないと，マッピングデータウィンドウに表示されないことがあります。
(a) 西暦
西暦を数値で記述します。指定できるデータの種別と桁数を次に示します。
|
データ種別 |
桁数 |
指定例 （「2004年5月23日12時10分05秒」の場合） |
|---|---|---|
|
日付（年次） |
4桁 |
2004 |
|
日付（月次） |
6桁 |
200405 |
|
日付（日次） |
8桁 |
20040523 |
|
日付（日付・時刻）※ |
年：4桁 月：2桁 日：2桁 時：2桁 分：2桁 秒：2桁 |
2004/05/23 12:10:05 |
- 注※
-
日付・時刻データの場合，日付は「/」で，時刻は「:」で区切り，日付と時刻の間は半角空白一つで区切ってください。
(b) 和暦
和暦を指定する場合，1桁目に元号を次の数値で指定します。英語ロケールおよび中国語ロケールでは，和暦は使用できません。
|
元号 |
指定値 |
|---|---|
|
平成 |
4 |
|
昭和 |
3 |
|
大正 |
2 |
|
明治 |
1 |
指定できるデータ種別と桁数を次に示します。
|
データ種別 |
桁数 |
指定例 |
|
|---|---|---|---|
|
「平成21年1月1日」を表示させる場合 |
「昭和64年1月1日」を表示させる場合 |
||
|
和暦（年次） |
3桁 |
421 |
364 |
|
和暦（月次） |
5桁 |
42101 |
36401 |
|
和暦（日次） |
7桁 |
4210101 |
3640101 |
和暦日付は，「平成元年1月1日」のような架空の日付も表示できます。また，［アイテムのプロパティ］ダイアログの［表示形式］（日付・時刻データ）タブで，日付の表示形式を次のように設定することもできます。
-
「平成1年」を「平成元年」と表示できます。
-
「平成21年」を「H21」と表示できます。
［アイテムのプロパティ］ダイアログについては，マニュアル「EUR 帳票作成 操作ガイド」を参照してください。
(c) 日付データの補足説明
年号を表すデータは4桁で認識されます。そのため，［コントロールパネル］の［地域のオプション］の設定で，年号を2桁に設定している場合は，［日付］ページの［短い形式］のリストボックスから，年号を4桁で表示する形式「yyyy」に選択し直してください。［区切り記号］は，「/」を指定してください。また，Windowsの時刻表示を12時間制の形式に設定している場合は，［時刻］ページの［時間の形式］のリストボックスから，24時間制の形式に選択し直してください。このとき，午前，または午後を表す「t」の付く形式は設定しないでください。
(5) バーコードデータ
バーコードで使用するデータを指定します。
バーコードで使用するデータは，バーコードの種類によって異なります。指定するデータの桁数が合っていないと，帳票ファイルに貼り付けたとき，バーコードが表示されないことがあります。バーコードのデータについては，マニュアル「EUR システム設計ガイド」を参照してください。
-
「JAN標準バーコード」にする場合
使用できるデータは，半角数字（0〜9）です。
データの桁数は，13文字（固定），または12文字（固定）です。
-
「JAN短縮バーコード」にする場合
使用できるデータは，半角数字（0〜9）です。
データの桁数は，8文字（固定），または7文字（固定）です。
-
「ITFバーコード」にする場合
使用できるデータは，半角数字（0〜9）です。
標準バージョンのデータの桁数は，14文字（固定），または13文字（固定）です。
拡張バージョンのデータの桁数は，16文字（固定），または15文字（固定）です。
アドオンバージョンのデータの桁数は，6文字（固定），または5文字（固定）です。
-
「CODE39バーコード」にする場合
使用できるデータは，半角数字（0〜9），半角英字（A〜Z），半角記号「- $ / + % .」，および半角空白です。
データの桁数は，可変です。
-
「CODE128バーコード」にする場合
使用できるデータは，入力データ形式の指定によって異なります。
-
入力データセットの指定が「コードセットB」の場合
半角数字（0〜9），半角英字（A〜Z，a〜z），半角記号「! " # $ % & ' ( ) * + , - . / : ; < = > ? @ [ \ ] ^ _ ` { | } ~」，および半角空白です。
データの桁数は，任意です。
-
入力データセットの指定が「コードセットC」の場合
半角数字（0〜9）です。
データの桁数は，任意です。ただし，「コードセットC」の場合は，2桁の数字で一つのバーコードキャラクタを表すので，偶数になるように入力してください。
-
-
「GS1-128（UCC/EAN-128）バーコード」にする場合
使用できるデータは，半角数字（0〜9），半角記号「( ) -」，および半角空白です。
データの桁数は，44文字（固定）です。
-
「NW-7バーコード」にする場合
使用できるデータは，半角数字（0〜9），および半角記号「- $ : / . +」です。
データの桁数は，任意です。
-
「QRコード」にする場合
使用できるデータは，入力データ形式の指定によって異なります。
-
入力データセットの指定が「文字列」の場合
JIS X 0201に規定されている英数字，半角カタカナ，および記号（半角文字），ならびに漢字（JIS X 0208に規定されている文字）を使用して，データ（データキャラクタ）をデータファイルに指定します。
データの桁数は，型番20までで表現できる桁数です。
-
入力データセットの指定が「16進文字列」の場合
半角数字（0〜9），半角英大文字（A〜F），および半角英小文字（a〜f）を使用して，データ（データキャラクタ）をデータファイルに指定します。また，JIS X 0201に規定されている英数字，半角カタカナ，記号（半角文字），および制御コード，ならびに漢字（JIS X 0208に規定されている文字）は，16進コードで指定できます。
データの桁数は，型番20までで表現できる桁数×2です。
-
入力データセットの指定が「16進バイナリ」の場合
8ビットバイナリエンコーディングに従って，データ（データキャラクタ）を16進文字列でデータファイルに指定します。
データの桁数は，型番40までで表現できる桁数×2です。
-
-
「カスタマバーコード」にする場合
使用できるデータは，半角数字（0〜9），半角英字（A〜Z），および半角記号「-」です。
データの桁数は，カスタマバーコードのデータ形式によって異なります。「郵便番号＋住所表示番号」のデータは7桁〜20桁，「郵便番号＋住所表示番号＋チェックデジット＋制御コード」のデータは23桁です。
-
「UPC-Aバーコード」にする場合
使用できるデータは，半角数字（0〜9）です。
データの桁数は，12文字（固定），または11文字（固定）です。
-
「UPC-Eバーコード」にする場合
使用できるデータは，半角数字（0〜9）です。
データの桁数は，8文字（固定），または7文字（固定）です。
(6) 特殊編集レベルデータ
繰り返し機能で，帳票に読み込んだデータをレコード単位で任意に編集したい場合は，特殊編集レベルを1〜99の範囲で記述します。
-
記述したレベルは，データウィンドウのレコード番号の横に「（レベル：nn）」と表示されます。
-
複数レコードに同一レベルを指定した場合，一つのレコードを編集すると，同一レベルのレコードすべてが編集されます。
編集しない場合は指定を省略するか，「0」または空白を指定してください。
(7) 区切り文字
データの区切りは，データの開始位置で決まるため，区切り文字は使用しません。
なお，データ中に「，」などを記述すると，データとして扱われます。
FIX形式のデータファイルに空データを指定する場合は，次のように指定します（△は半角空白を示します）。
(a) あるフィールドのデータに，データ長分の半角空白を並べて指定した場合
あるフィールドのデータに，データ長分の半角空白を並べて指定した場合，そのフィールドは空データになります。データ長を4とした場合，次のようになります。
（例）
- 指定したデータ：あかしろ△△△△あお
-
- 入力されるデータ
-
一つ目のデータ：あか
二つ目のデータ：しろ
三つ目のデータ：（空データ）
四つ目のデータ：あお
- 指定したデータ：△△△△△△△△500△△△△△
-
- 入力されるデータ
-
一つ目のデータ：（空データ）
二つ目のデータ：（空データ）
三つ目のデータ：500
四つ目のデータ：（空データ）
(b) n番目以降のデータに，データ長分の半角空白を並べて指定した場合
n番目以降のデータに，データ長分の半角空白を並べて指定した場合，n番目以降のフィールドがすべて空データになります。データ長を4とした場合，次のようになります。
（例）
- 指定したデータ：あかしろ△△△△△△△△
-
- 入力されるデータ
-
一つ目のデータ：あか
二つ目のデータ：しろ
三つ目のデータ：（空データ）
四つ目のデータ：（空データ）
このように，n番目以降のデータに，データ長分の半角空白を並べて指定する場合，半角空白は省略できます。
（例）
- 指定したデータ：500△1000
-
- 入力されるデータ
-
一つ目のデータ：500
二つ目のデータ：1000
三つ目のデータ：（空データ）
四つ目のデータ：（空データ）
(c) 1行すべてのフィールドを空データにする場合
1行すべてのフィールドを空データにする場合は，半角空白だけを指定するか，または改行コードだけを指定します。
（例）
- データの指定：△△△△△△△△△△△△
-
- 入力されるデータ
-
一つ目のデータ：（空データ）
二つ目のデータ：（空データ）
三つ目のデータ：（空データ）
四つ目のデータ：（空データ）
- 指定したデータ：△△△△△△
-
- 入力されるデータ
-
一つ目のデータ：（空データ）
二つ目のデータ：（空データ）
三つ目のデータ：（空データ）
四つ目のデータ：（空データ）
- 指定したデータ：改行コード
-
- 入力されるデータ
-
一つ目のデータ：（空データ）
二つ目のデータ：（空データ）
三つ目のデータ：（空データ）
四つ目のデータ：（空データ）
