2.17.7　［バーコード］タブ

(1)　［バーコード］タブで設定できる項目

［バーコード］タブで設定できる項目を次に示します。

［バーコード形式］グループボックス

バーコードを表示，または印刷した場合に，バーコードアイテムをどのように表示するかを設定します。

表2‒19　バーコードの種類別の設定できる項目

種類	サイズ	高さ	入力データ形式
JAN標準/UPC-A	○	○	×
JAN短縮/UPC-E	○	○	×
CODE39	○	○	×
CODE128	○	○	○
NW-7	○	○	×
ITF	○	○	×
カスタマバーコード	○	×	×
QRコード	×	×	○

（凡例）

○：指定できます。

×：指定できません。

［種類］リストボックス

バーコードの種類を指定します。EURで指定できるバーコードは，JIS X 0507（JAN標準^※1/UPC-A，JAN短縮^※2/UPC-E），X 0502（ITF），X 0503（CODE39），X 0504（CODE128），X 0506（コーダバー。ただし，EURでは「NW-7」と表記します），X 0510（QRコード），および郵便事業株式会社が定めるカスタマバーコードです。デフォルトは，「JAN標準/UPC-A」です。

注※1

　　JIS X 0507で規定されているEAN-13に相当します。

注※2

　　JIS X 0507で規定されているEAN-8に相当します。

［サイズ］テキストボックス

バーコードのサイズを設定します。サイズの単位は，選択したバーコードの種類によって替わります。デフォルトは，「1」です。［種類］リストボックスで各バーコードを選択した場合については，「2.4.11　［バーコード］タブ」を参照してください。

［高さ］テキストボックス

バーコードを帳票ファイルに貼り付けた時の高さを設定します。高さの範囲は，1.0〜50.0mmで，0.1mm単位で設定します。デフォルトは，「24.5」です。

バーコードの種類が「カスタマバーコード」と「QRコード」の場合は，［高さ］を指定することはできません。

［入力データ形式］リストボックス

バーコードの種類が「CODE128」と「QRコード」の場合，入力データ形式を指定します。

「CODE128」の場合は，「コードセットB」と「コードセットC」のどちらの入力データを指定するかを選択します。デフォルトは，「コードセットB」です。

「QRコード」の場合は，「文字列」と「16進文字列」，「16進バイナリ」のうち，どの入力データを指定するかを選択します。デフォルトは，「文字列」です。

［データ形式］グループボックス

バーコードフィールドのデータをどのように表示するかを設定します。

表2‒20　バーコードフィールドに表示できるデータ形式一覧

種類	データ形式			データキャラクタの表示
	チェックキャラクタの付加	スタート／ストップキャラクタの付加	FNC1の付加
JAN標準/UPC-A	○	−	×	−
JAN短縮/UPC-E	○	−	×	−
CODE39	○	○	×	○
CODE128	−	−	○	○
NW-7	○	○	×	○
ITF	○	−	×	−
QRコード	×	×	×	×

（凡例）

○：指定できます。

×：指定できません。

−：固定（オン）です。

［バーコード形式］の［種類］のリストボックスから，「カスタマバーコード」を指定した場合は，［カスタマバーコードのデータ形式］のグループボックスからデータ形式を選択します。

［チェックキャラクタを付加する］チェックボックス

バーコード表示に，チェックキャラクタを付加するかどうかを設定します。使用するデータにチェックキャラクタが付加されている場合は，チェックキャラクタは付加しないでください。

［スタート／ストップキャラクタを付加する］チェックボックス

バーコード表示に，スタート／ストップキャラクタを付加するかどうかを設定します。デフォルトは，「オフ（付加しない）」です。

［FNC1を付加する］チェックボックス

バーコードの種類が「CODE128」の場合，データ形式に「FNC1」を付加するかどうかを設定します。FNC1は，特定の工業規格に合致するシンボルを識別するキャラクタです。

［カスタマバーコードのデータ形式］グループボックス

［バーコード形式］の［種類］のリストボックスから，「カスタマバーコード」を指定した場合に，バーコードフィールドのデータをどのように表示するかを設定できます。［種類］リストボックスで「QRコード」を選択した場合は，表示されません。

［郵便番号＋住所表示番号］ラジオボタン

データが「郵便番号と住所表示番号」の場合に選択します。EURがチェックデジットと制御コードを付加してカスタマバーコードを表示します。

［郵便番号＋住所表示番号＋チェックデジット＋制御コード］ラジオボタン

データが「郵便番号，住所表示番号，チェックデジット，および制御コード」の場合に選択します。EURは，データをそのままカスタマバーコードに変換して表示します。

［データキャラクタを表示する］チェックボックス

バーコード表示に，データキャラクタを表示するかどうかを設定します。［種類］リストボックスで「QRコード」を選択した場合は，表示されません。

［QRコード］グループボックス

［バーコード形式］の［種類］のリストボックスから，「QRコード」を指定した場合に，QRコードの訂正レベル，バージョン，セルサイズを設定できます。［種類］リストボックスでQRコード以外を選択した場合は表示されません。

［訂正レベル］リストボックス

MレベルまたはQレベルを選択できます。訂正レベルとは，万一QRコードに損傷が発生した場合，損傷の度合いに応じてデータの復元能力を設定しておくもので，L（7％）＜M（15％）＜Q（25％）＜H（30％）レベルがあります。EURで使用できる訂正レベルは，M（15％）レベルおよびQ（25％）レベルです。

［バージョンを指定する］チェックボックス

QRコードの型番（バージョン）を指定できます。QRコードの型番は1型から40型まであります。型番を指定する場合は，チェックをオンにして，テキストボックスに型番を入力してください。型番は，1〜40までの整数です。

［セルサイズを指定する］チェックボックス

QRコードのセルサイズを指定できます。セルサイズの単位は，1/100mmです。セルサイズを指定する場合は，チェックをオンにして，テキストボックスにセルサイズを入力してください。21〜126まで指定できます。

ページの先頭へ

(2)　画面図

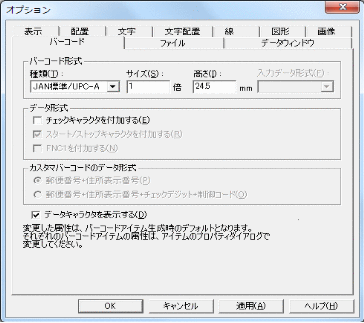

JAN標準/UPC-A，JAN短縮/UPC-E，CODE39，CODE128，NW-7，ITF，カスタマバーコードの場合

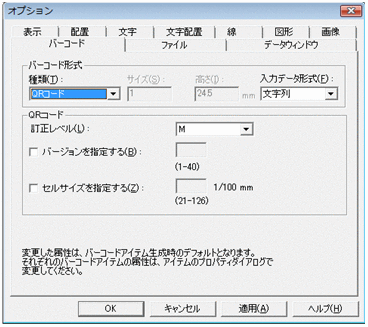

QRコードの場合
