1.8.1 大規模システムでPFM - AgentまたはPFM - RMを起動する場合について
Performance Managementを起動するときは，通常，PFM - Managerを起動させてから，PFM - AgentまたはPFM - RM，およびPFM - Baseを起動させます。複数のサーバから構成される大規模システムでは，これらサーバ間でサービス起動順序を制御すれば，正常に起動できます。
PFM - ManagerのMaster ManagerサービスおよびName Serverサービスが起動していない状態でも，PFM - AgentまたはPFM - RM，およびPFM - Baseを先に起動して，パフォーマンスデータを収集できます。
PFM - AgentまたはPFM - RM，およびPFM - Baseが単独で起動している状態を「スタンドアロンモード」と呼びます。
また，各プログラムの状態に応じて次のように呼びます。
-
PFM - AgentまたはPFM - RM，PFM - Baseだけが起動した状態
「スタンドアロンモード」と呼びます。
-
PFM - Manager，PFM - AgentまたはPFM - RM，PFM - Baseが起動している状態から，PFM - Managerだけが停止し，PFM - AgentまたはPFM - RM，PFM - Baseだけが起動した状態
「非スタンドアロンモード」と呼びます。
-
PFM - Manager，PFM - Base，PFM - AgentまたはPFM - RMの順序で起動した状態
「通常モード」と呼びます。
- 注意
-
PFM - AgentまたはPFM - RMがPFM - Managerと同一ホストにインストールされている場合は，PFM - AgentまたはPFM - RM単独で起動できません。
- 〈この項の構成〉
(1) スタンドアロンモードの概要
PFM - Agent，PFM - RM，またはPFM - Baseを起動する際，PFM - ManagerのMaster ManagerサービスおよびName Serverサービスが起動されていないなどの理由でPFM - Managerとの通信に失敗した場合，PFM - Agent，PFM - RM，またはPFM - Baseはスタンドアロンモードで起動して，パフォーマンスデータを収集します。
スタンドアロンモードでは起動後，自ホスト上の起動情報ファイル（jpccomm.ini）での設定内容に応じて5分間に一度，またはランダムな間隔でPFM - Managerへの接続を確認しています。PFM - Agent，PFM - RM，またはPFM - Baseがスタンドアロンモードで起動したあとにPFM - Managerが起動して，PFM - Agent，PFM - RM，またはPFM - Baseからの接続確認に成功した場合，PFM - Agent，PFM - RM，またはPFM - Baseではスタンドアロンモードを終了してPFM - Managerと接続した通常のモードへと移行されます。このとき，スタンドアロンモードで起動していた期間にPFM - AgentまたはPFM - RMで蓄積したパフォーマンスデータは，履歴レポートで参照できます。
ただし，スタンドアロンモードでPFM - Agent，PFM - RM，またはPFM - Baseが起動している場合，Performance Managementの機能や実行できるコマンドに一部制約があります。
(2) スタンドアロンモードで使用できる機能
|
機能の内容 |
対応 |
サービス名 |
|---|---|---|
|
サービスの起動，停止，および稼働状況確認 |
○ |
|
|
履歴データの収集 |
○ |
|
|
レポートの表示 |
× |
Agent StoreおよびRemote Monitor Store |
|
エージェントの起動を知らせるアラームの発行 |
○ |
Agent CollectorおよびRemote Monitor Collector |
|
アラームによるパフォーマンスデータの監視 |
× |
Agent CollectorおよびRemote Monitor Collector |
|
アラームイベントに対するアクションの実行 |
× |
Action Handler |
|
サービスのステータスの管理 |
○ |
Status Server |
- （凡例）
-
○：使用できる
×：使用できない
(3) スタンドアロンモードで実行できるコマンド
|
コマンド |
機能 |
対応 |
|---|---|---|
|
jpcconf db define |
Agent StoreおよびRemote Monitor Storeサービスのディレクトリ設定変更 |
○ |
|
jpcconf db display |
Agent Storeサービス，Remote Monitor Storeサービス，またはバックアップデータの情報表示 |
○ |
|
jpcconf db vrset |
Storeデータベースのバージョンの変更 |
○ |
|
jpcconf hc |
ヘルスチェック機能を有効または無効にする |
○ |
|
jpcconf stat |
ステータス管理機能を有効または無効にする |
○ |
|
jpcras |
PFM - Manager，PFM - AgentまたはPFM - RMのトラブルシュート資料の採取 |
○ |
|
jpcspm start |
サービスの起動 |
○ |
|
jpcspm stop |
サービスの停止 |
○ |
|
jpctool db backup |
Master Storeサービス，Agent Storeサービス，またはRemote Monitor Storeサービスのデータベースに格納されているデータのバックアップファイルの作成 |
○※ |
|
jpctool db clear |
Master Storeサービス，Agent Storeサービス，またはRemote Monitor Storeサービスのデータベースに格納されているデータの消去 |
× |
|
jpctool db dmconvert |
バックアップデータのデータモデルのコンバート |
○ |
|
jpctool db dump |
Master Storeサービス，Agent Storeサービス，またはRemote Monitor Storeサービスのデータベースに格納されているデータのエクスポート |
○※ |
|
jpctool db import |
バックアップデータのインポート |
○ |
|
jpctool service delete |
Performance Managementに登録されているエージェントのサービス情報の削除 |
× |
|
jpctool service list（-hostオプションで他ホストを指定する場合） |
Performance Managementプログラムのサービスの構成および状態の表示 |
× |
|
jpctool service list（-hostオプションを指定しない場合） |
自ホストのサービス稼働状況の確認 |
○ |
- （凡例）
-
○：実行できる
×：実行できない
- 注※
-
-aloneオプションを指定した場合だけコマンドを実行できます。
(4) 非スタンドアロンモードの概要

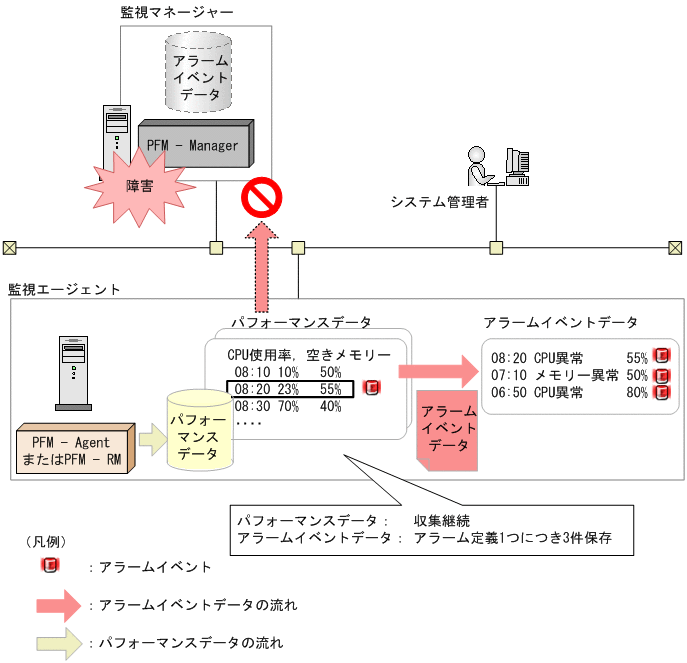

PFM - Manager，PFM - AgentまたはPFM - RM，PFM - Baseが起動している状態から，PFM - Managerだけ停止し，PFM - AgentまたはPFM - RMと，PFM - Baseだけが起動した状態を「非スタンドアロンモード」と呼びます。
非スタンドアロンモードでは，スタンドアロンモードのように5分間に一度のPFM - Managerへの接続確認は実行しません。PFM - Managerが起動すれば通常モードとなります。また，非スタンドアロンモードで起動していた期間にPFM - AgentまたはPFM - RMで蓄積したパフォーマンスデータは，履歴レポートで参照できます。
|
|
![[図データ]](GRAPHICS/ZU107710.GIF)
- 注意
-
-
PFM - AgentまたはPFM - RMを非スタンドアロンモードで起動している場合，発生したアラームイベントをPFM - Managerに通知できません。この場合，アラーム定義ごとにアラームイベントが保持され，PFM - Managerが起動されるまでアラームイベントの通知を繰り返します。保持しているアラームイベントが3つ以上発生すると，古い順にアラームイベントが上書きされます。また，PFM - AgentまたはPFM - RMを停止すると，保持されているアラームイベントはすべて削除されます。
- ［参考］
-
イベントモニターとイベント履歴では動作が異なるため見え方が異なります。
- ［イベント履歴（例）として3件で説明］
-
-
PFM - Managerが停止している
-
PFM - Managerが起動
-
PFM - AgentからPFM - Manager停止中のアラームが3件送信される
-
PFM - ManagerのMaster Storeサービスに格納
以上よりイベント履歴では3件ともにイベント情報を表示可能となります。
-
- ［イベントモニター（例）として3件で説明］
-
イベントモニターはPFM - Web Consoleのキャッシュに保存されている情報を表示します。
ここで，PFM - Web Consoleのキャッシュは，PFM - ManagerのView Serverサービスとの再接続した際にいったんクリアされます。
View Serverサービスとの接続時に，View Serverサービスのキャッシュ情報との同期を取り，PFM - Web Consoleのキャッシュを再構築します。
ここでアラームイベントについては，該当するエージェントの現在のアラームステータスに関わる最新イベント1件だけを取得します。
ただし，受け取ったアラームステータスが「緑（正常）」の場合は，イベントモニターには表示されません（最新の状態が正常であるため何も問題ないとしております）。
受け取ったアラームステータスが「黄（警告）」「赤（異常）」の場合は，警告または異常である旨のアラームを受け取ったこととなり，イベントモニターに表示されます。
-
PFM - Managerに通知済みのアラームステータス（アラームアイコンの色が示すアラームテーブルの状態）は，PFM - Managerを停止すると一度リセットされます（アラームアイコンの色がいったん「緑（正常）」に戻ります）。その後，PFM - Managerを起動した場合の動作はCorrelator Startup Modeが有効か無効かで異なります。
- Correlator Startup Modeが有効の場合（推奨設定）
-
アラームステータス（アラームアイコンの色が示すアラームテーブルの状態）の情報の確認タイミングはPFM - Agentからアラームイベントを受け取ったときです。この動作によって，Correlatorサービスの起動時間を短縮し，Correlatorサービス起動失敗を回避しています。アラームイベントを受信して，エージェントの状態の確認ができるまでは，前回PFM - Managerが停止した時点と同じエージェントの状態であると仮定して動作します。
- Correlator Startup Modeが無効の場合
-
PFM - Managerの再起動のタイミングで，PFM - Managerサービスに登録されている（接続されている）すべてのエージェントのアラームステータスを確認します。
アラームステータス（アラームアイコンの色が示すアラームテーブルの状態）の情報を確認します。
Correlator Startup Modeの設定方法については，マニュアル「JP1/Performance Management リファレンス」の付録の起動情報ファイル（jpccomm.ini）の設定項目について説明している個所を参照してください。
-
Webブラウザの表示で赤色点滅していたアラームは，PFM - Managerが起動された直後は緑色に戻りますが，そのあと，赤色点滅の状態に戻ります。
-
(5) 非スタンドアロンモードで使用できる機能
|
機能の内容 |
対応 |
サービス名 |
|---|---|---|
|
サービスの起動，停止，および稼働状況確認 |
○ |
|
|
履歴データの収集 |
○ |
|
|
レポートの表示 |
× |
Agent StoreおよびRemote Monitor Store |
|
アラームによるパフォーマンスデータの監視 |
○ |
Agent CollectorおよびRemote Monitor Collector |
|
アラームイベントに対するアクションの実行 |
×※ |
Action Handler |
|
サービスのステータスの管理 |
○ |
Status Server |
- （凡例）
-
○：使用できる
×：使用できない
注※ 状況に応じて次のように動作が異なります。
- Action Handlerに"LOCAL"を指定している場合
-
- アクションを実行するホストのPFM - Baseが09-00-09以降または09-10以降のとき
-
PFM - Manager停止中でもアクションは実行されます。
- アクションを実行するホストのPFM - Baseが09-00-08以前のとき
-
-
一度もアクションを実行していない場合
PFM - Manager停止中にはアクションは実行されません。
PFM - Manager起動後にも，PFM - Manager停止中に発生したアクションは実行されません。
-
一度でもアクションを実行したことがあり，かつそのアクションを実行した該当Action Handlerを再起動していない場合
PFM - Manager停止中でもアクションは実行されます。
-
- Action Handlerに"LOCAL"以外を指定している場合
-
PFM - Manager停止中にはアクションは実行されません。
PFM - Manager起動後に，PFM - Manager停止中に発生したアクションが実行されます。ただし，PFM - ManagerホストのAction Handlerサービスを指定している場合，Acton Handlerサービスの起動順序によっては，アクションが実行されない場合があります。
(6) 非スタンドアロンモードで実行できるコマンド
|
コマンド |
機能 |
対応 |
|---|---|---|
|
jpcconf db define |
Agent StoreまたはRemote Monitor Storeサービスのディレクトリ設定変更 |
○ |
|
jpcconf db display |
Agent StoreまたはRemote Monitor Storeサービスまたはバックアップデータの情報表示 |
○ |
|
jpcconf db vrset |
Storeデータベースのバージョンの変更 |
○ |
|
jpcconf hc |
ヘルスチェック機能を有効または無効にする |
○ |
|
jpcconf stat |
ステータス管理機能を有効または無効にする |
○ |
|
jpcras |
PFM - Manager，PFM - AgentまたはPFM - RMのトラブルシュート資料の採取 |
○ |
|
jpcspm start |
サービスの起動 |
○ |
|
jpcspm stop |
サービスの停止 |
○ |
|
jpctool db backup |
Master Storeサービス，Agent Storeサービス，またはRemote Monitor Storeサービスのデータベースに格納されているデータのバックアップファイルの作成 |
○※ |
|
jpctool db clear |
Master Storeサービス，Agent Storeサービス，またはRemote Monitor Storeサービスのデータベースに格納されているデータの消去 |
× |
|
jpctool db dmconvert |
バックアップデータのデータモデルのコンバート |
○ |
|
jpctool db dump |
Master Storeサービス，Agent Storeサービス，またはRemote Monitor Storeサービスのデータベースに格納されているデータのエクスポート |
○※ |
|
jpctool db import |
バックアップデータのインポート |
○ |
|
jpctool service delete |
Performance Managementに登録されているエージェントのサービス情報の削除 |
× |
|
jpctool service list（-hostオプションで他ホストを指定する場合） |
Performance Managementプログラムのサービスの構成および状態の表示 |
× |
|
jpctool service list（-hostオプションを指定しない場合） |
自ホストのサービス稼働状況の確認 |
○ |
- （凡例）
-
○：実行できる
×：実行できない
- 注※
-
-aloneオプションを指定した場合だけコマンドを実行できます。
