3.2.3　マルチキャスト配布をするためのシステム構成

(1)　マルチキャスト配布の標準的なシステム構成

マルチキャスト配布を実現するための標準的なシステム構成と、パケットの流れを次の図に示します。

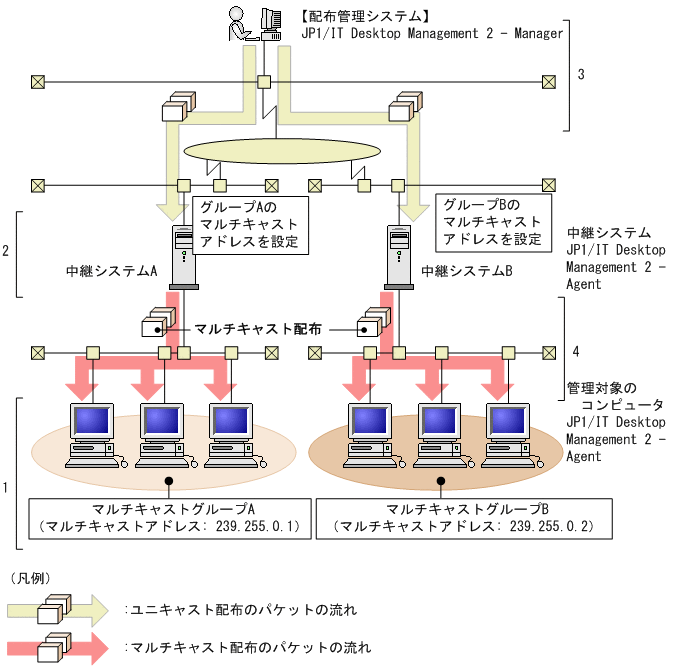

図3‒13　標準的なマルチキャスト配布のシステム構成とパケットの流れ

マルチキャストグループは、管理対象のコンピュータが接続する上位システム単位に作成します。そして、各マルチキャストグループには、それぞれ別のマルチキャストアドレスを割り当てます。説明の番号は、図中の番号と対応しています。1と2はシステム構成の設定、3と4はジョブの実行によるパケットの流れです。

1. 中継システムAに接続するコンピュータ群をマルチキャストグループA、中継システムBに接続するコンピュータ群をマルチキャストグループBとします。マルチキャストグループAのコンピュータ群には239.255.0.1を、マルチキャストグループBのコンピュータ群には239.255.0.2を、マルチキャストアドレスとして設定します。

2. 中継システムAにマルチキャストグループAのマルチキャストアドレス（239.255.0.1）を、中継システムBにマルチキャストグループBのマルチキャストアドレス（239.255.0.2）を設定します。

   こうすることで、中継システムAはマルチキャストグループAのコンピュータ群へ、中継システムBはマルチキャストグループBのコンピュータ群へジョブをマルチキャスト配布できます。

3. 配布管理システムで、「マルチキャスト配布」を指定したジョブを作成し、実行します。

   配布管理システムは、各中継システムに1ジョブ分ずつパケットを送信します。この例では、中継システムが2つ接続しているので、2ジョブ分のパケットを送信します（ユニキャスト配布）。中継システムAおよび中継システムBまでは、ユニキャスト配布されます。

4. 中継システムAおよび中継システムBは、コンピュータ数に関係なく、1ジョブ分だけパケットを送信します。各コンピュータまでの重複する経路上は、1ジョブ分のパケットが流れます（マルチキャスト配布）。

同じ構成でジョブをユニキャスト配布した場合は、管理対象のコンピュータが接続する上位システムからは、あて先となるコンピュータ数だけジョブのパケットが流れます。そのため、4の経路では、中継システムAおよび中継システムBからそれぞれ3倍のパケットが送信されます。

なお、配布管理システムに直接管理対象のコンピュータを接続している構成でも、ジョブをマルチキャスト配布できます。その場合、配布管理システムに、配布先のマルチキャストグループのマルチキャストアドレスを設定します。
