16.2.19　［実行ホストの稼働状況］ダイアログボックス

［実行ホストの稼働状況］ダイアログボックスでは，1日で最大の同時ジョブ実行数，1日当たりのジョブ実行数および時間帯別の実行状況を実行ホスト単位で表示できます。グラフの表示対象は，［表示対象］のラジオボタンで切り替えられます。

［実行ホストの稼働状況］ダイアログボックスを次の図に示します。

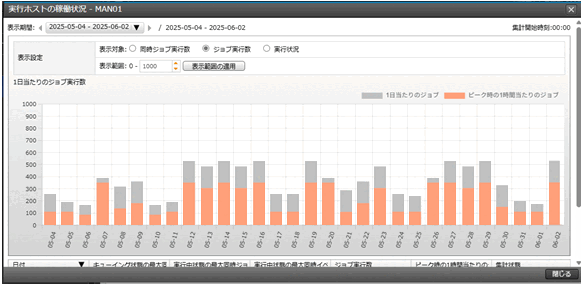

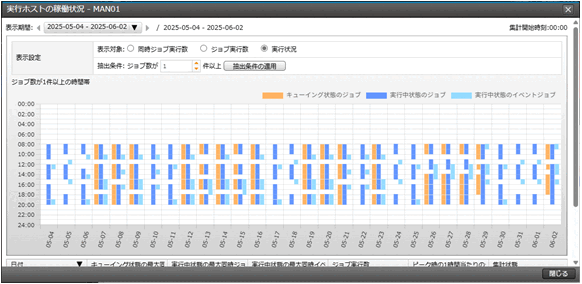

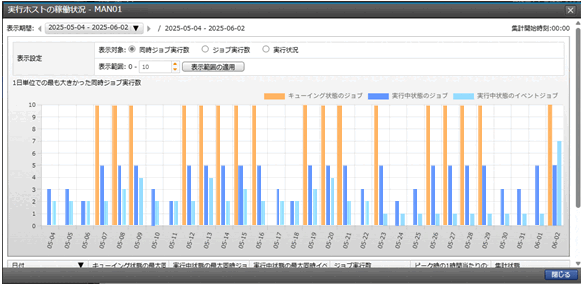

図16‒19　［実行ホストの稼働状況］ダイアログボックス

日付をクリックすると，［1日の稼働状況］ダイアログボックスが表示され，1時間当たりで最大の同時ジョブ実行数および1時間当たりのジョブ実行数を確認できます。

［実行ホストの稼働状況］ダイアログボックスに表示される項目の一覧を次の表に示します。

表16‒10　［実行ホストの稼働状況］ダイアログボックスに表示される項目の一覧
表示項目		説明
表示期間		実行エージェントの稼働状況を表示できる期間が表示されます。
集計開始時刻		環境設定パラメーターAGTAGGSTARTTIMEの値が表示されます。環境設定パラメーターAGTAGGSTARTTIMEの詳細については，マニュアル「JP1/Automatic Job Management System 3 構築ガイド　20.15.2(20) AGTAGGSTARTTIME」を参照してください。
表示設定	表示対象	グラフを表示したいデータを次のラジオボタンの中から選択します。同時ジョブ実行数ジョブ実行数実行状況
表示設定	表示範囲または抽出条件	実行エージェント稼働状況の表示範囲または抽出条件を指定します。
日付		集計日が表示されます。
キューイング状態の最大同時ジョブ数		キューイング状態の最大同時ジョブ数が表示されます。
実行中状態の最大同時ジョブ数		実行中状態の最大同時ジョブ数が表示されます。
実行中状態の最大同時イベントジョブ数		実行中状態の最大同時イベントジョブ数が表示されます。
ジョブ実行数		ジョブ実行数が表示されます。
ピーク時の1時間当たりのジョブ実行数		ピーク時の1時間当たりのジョブ実行数が表示されます。
集計状態		集計状態が表示されます。接続先ホストで実行エージェント稼働状況の集計が実行されている場合，「集計中」になります。

［実行ホストの稼働状況］ダイアログボックスに表示される値の詳細を次の表に示します。ajsagtreportコマンドの出力項目については，マニュアル「JP1/Automatic Job Management System 3 コマンドリファレンス　3. 通常の運用で使用するコマンド　ajsagtreport」を参照してください。

表16‒11　［実行ホストの稼働状況］ダイアログボックスに表示される値の詳細
項番	表示対象	値	説明	ajsagtreportコマンドの出力項目
1	1日単位での最も大きかった同時ジョブ実行数	キューイング状態のジョブ	1日のうち，実行ホストの1時間当たりの同時ジョブ実行数の最大値を表示します。実行ホストの1時間当たりの同時ジョブ実行数は，各実行エージェントの1時間当たりの同時ジョブ実行数の合計値です。	QUEUING_JOB_NUM
2		実行中状態のジョブ		RUNNING_JOB_NUM
3		実行中状態のイベントジョブ		RUNNING_EVJOB_NUM
4	1日当たりのジョブ実行数	1日当たりのジョブ	24時間分の，実行ホストの1時間当たりのジョブ実行数の合計値を表示します。実行ホストの1時間当たりのジョブ実行数は，各実行エージェントの1時間当たりのジョブ実行数の合計値です。	JOB_EXEC_START_NUMとEVJOB_EXEC_START_NUMの合計値
4	1日当たりのジョブ実行数	ピーク時の1時間当たりのジョブ	1日のうち，実行ホストの1時間当たりのジョブ実行数の最大値を表示します。実行ホストの1時間当たりのジョブ実行数は，各実行エージェントの1時間当たりのジョブ実行数の合計値です。	JOB_EXEC_START_NUMとEVJOB_EXEC_START_NUMの合計値
5	時間帯別の実行状況	キューイング状態のジョブ	実行ホストの1時間当たりの同時ジョブ実行数が，抽出条件に設定されたジョブ数以上となる時間帯を表示します。実行ホストの1時間当たりの同時ジョブ実行数は，各実行エージェントの1時間当たりの同時ジョブ実行数の合計値です。	QUEUING_JOB_NUM
6		実行中状態のジョブ		RUNNING_JOB_NUM
7		実行中状態のイベントジョブ		RUNNING_EVJOB_NUM
