15.2.40 ［実行エージェントの稼働状況］ダイアログボックス
［実行エージェントの稼働状況］ダイアログボックスでは，［実行エージェント管理］画面で選択した実行エージェントについて，1日当たりで最大の同時ジョブ実行数，1日当たりのジョブ実行数および時間帯別の実行状況を実行エージェント単位で表示できます。グラフの表示対象は，［表示対象］のラジオボタンで切り替えられます。

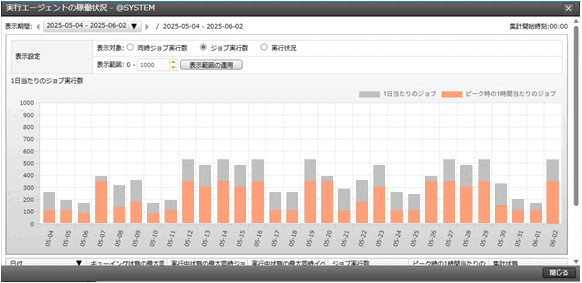

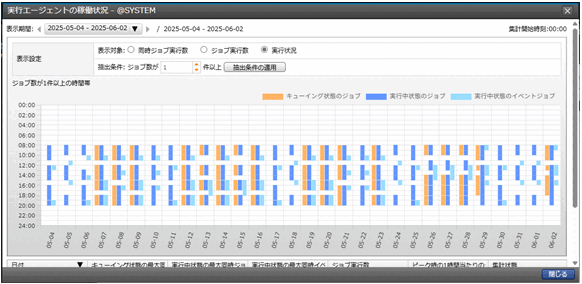

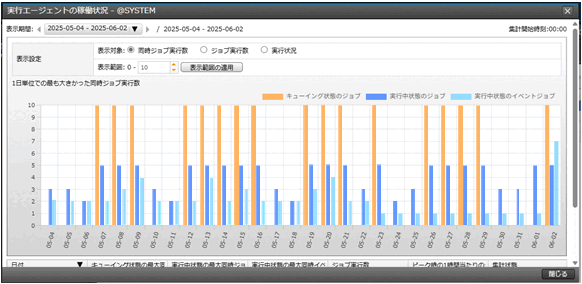

［実行エージェントの稼働状況］ダイアログボックスを次の図に示します。
|
|
![[図データ]](./GRAPHICS/ZVFU0750.GIF)
![[図データ]](./GRAPHICS/ZVFU0751.GIF)
![[図データ]](./GRAPHICS/ZVFU0752.GIF)
日付をクリックすると，［1日の稼働状況］ダイアログボックスが表示され，1時間当たりで最大の同時ジョブ実行数および1時間当たりのジョブ実行数を確認できます。
［実行エージェントの稼働状況］ダイアログボックスに表示される項目の一覧を次の表に示します。
|
表示項目 |
説明 |
|
|---|---|---|
|
表示期間 |
実行エージェントの稼働状況を表示できる期間が表示されます。 |
|
|
集計開始時刻 |
環境設定パラメーターAGTAGGSTARTTIMEの値が表示されます。環境設定パラメーターAGTAGGSTARTTIMEの詳細については，マニュアル「JP1/Automatic Job Management System 3 構築ガイド 20.15.2(20) AGTAGGSTARTTIME」を参照してください。 |
|
|
表示設定 |
表示対象 |
グラフを表示したいデータを次のラジオボタンの中から選択します。
|
|
表示範囲または抽出条件 |
実行エージェント稼働状況の表示範囲または抽出条件を指定します。 |
|
|
日付 |
集計日が表示されます。 |
|
|
キューイング状態の最大同時ジョブ数 |
キューイング状態の最大同時ジョブ数が表示されます。 |
|
|
実行中状態の最大同時ジョブ数 |
実行中状態の最大同時ジョブ数が表示されます。 |
|
|
実行中状態の最大同時イベントジョブ数 |
実行中状態の最大同時イベントジョブ数が表示されます。 |
|
|
ジョブ実行数 |
ジョブ実行数が表示されます。 |
|
|
ピーク時の1時間当たりのジョブ実行数 |
ピーク時の1時間当たりのジョブ実行数が表示されます。 |
|
|
集計状態 |
集計状態が表示されます。 |
|
［実行エージェントの稼働状況］ダイアログボックスに表示される値の詳細を次の表に示します。ajsagtreportコマンドの出力項目については，マニュアル「JP1/Automatic Job Management System 3 コマンドリファレンス 3. 通常の運用で使用するコマンド ajsagtreport」を参照してください。
|
項番 |
表示対象 |
値 |
説明 |
ajsagtreportコマンドの出力項目 |
|---|---|---|---|---|
|
1 |
1日単位での最も大きかった同時ジョブ実行数 |
キューイング状態のジョブ |
1日のうち，実行エージェントの1時間当たりの同時ジョブ実行数の最大値を表示します。 |
QUEUING_JOB_NUM |
|
2 |
実行中状態のジョブ |
RUNNING_JOB_NUM |
||
|
3 |
実行中状態のイベントジョブ |
RUNNING_EVJOB_NUM |
||
|
4 |
1日当たりのジョブ実行数 |
1日当たりのジョブ |
24時間分の，実行エージェントの1時間当たりのジョブ実行数の合計値を表示します。 |
JOB_EXEC_START_NUMとEVJOB_EXEC_START_NUMの合計値 |
|
ピーク時の1時間当たりのジョブ |
1日のうち，実行エージェントの1時間当たりのジョブ実行数の最大値を表示します。 |
|||
|
5 |
時間帯別の実行状況 |
キューイング状態のジョブ |
実行エージェントの1時間当たりの同時ジョブ実行数が，抽出条件に設定されたジョブ数以上となる時間帯を表示します。 |
QUEUING_JOB_NUM |
|
6 |
実行中状態のジョブ |
RUNNING_JOB_NUM |
||
|
7 |
実行中状態のイベントジョブ |
RUNNING_EVJOB_NUM |
- 注意事項
-
-
必要なセットアップについて
マネジメントポータル実行環境をセットアップしていない場合，この画面は表示されません。セットアップ手順の詳細は，マニュアル「JP1/Automatic Job Management System 3 構築ガイド 6.7.1 Web GUI（ジョブポータル）と合わせて設定する機能」（Windowsの場合）またはマニュアル「JP1/Automatic Job Management System 3 構築ガイド 15.8.1 Web GUI（ジョブポータル）と合わせて設定する機能」（UNIXの場合）を参照してください。
-
表示権限について
メッセージKNAK3608-Eが表示されてこの画面が表示されない場合，ログインしているJP1ユーザーにマッピングされたOSユーザーの権限が不足している可能性があります。マニュアル「JP1/Automatic Job Management System 3 設計ガイド（システム構築編） 4.6.3 マネジメントポータル実行環境について検討する」を参照し，JP1ユーザーにマッピングするOSユーザーの権限を見直してください。
-
