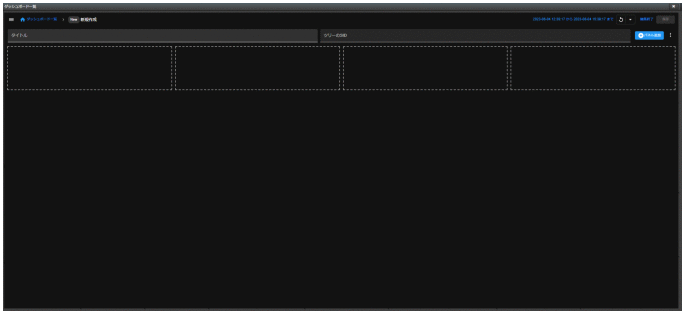

2.4.2　［ダッシュボード設定］画面

(1)　パネル操作

編集中のダッシュボードに表示されているパネルの操作について説明します。

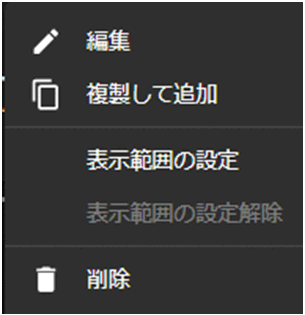

パネルの各種操作

パネルのをクリックすると，プルダウンでパネルの操作メニューが表示されます。

• 編集

  ［パネル編集］画面に切り替えます。

• 複製して追加

  パネルを複製して，［パネル編集］画面に切り替えます。

• 表示範囲の設定

  クリックすると，［表示範囲の設定］ダイアログが表示されます。パネルごとに表示範囲を設定できます。



  重要

  表示範囲の設定で，開始日時より終了日時の方が過去範囲に設定された場合，パネルを表示したときにデータの取得に失敗します。

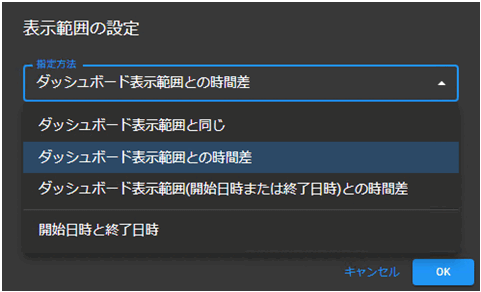

［指定方法］

プルダウンメニューをクリックすると，「ダッシュボード表示範囲と同じ」，「ダッシュボード表示範囲との時間差」，「ダッシュボード表示範囲(開始日時または終了日時)との時間差」，「開始日時と終了日時」を選択できます。

パネルごとに異なる表示範囲を設定することで，1週間前のデータと現在のデータを並べて表示することなどができます。

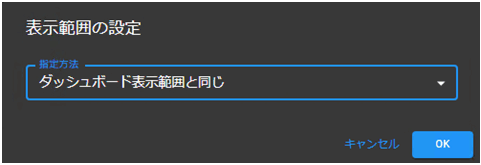

• ［ダッシュボード表示範囲と同じ］



  ［指定方法］に「ダッシュボード表示範囲と同じ」を選択した場合は，ほかに指定する項目はありません。

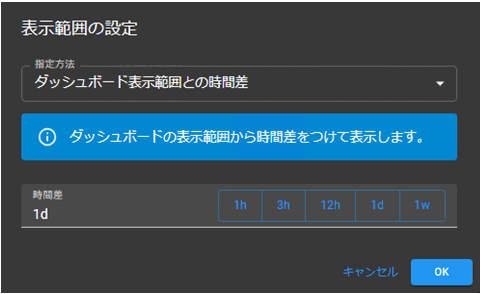

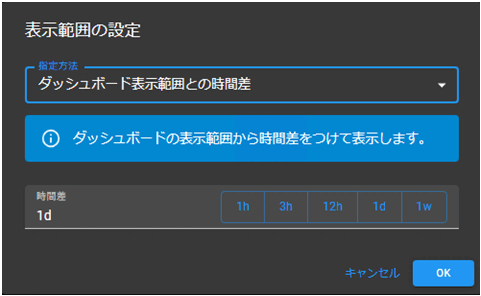

• ［ダッシュボード表示範囲との時間差］



  ［指定方法］に「ダッシュボード表示範囲との時間差」を選択した場合は，「時間差」を指定します。

  時間差の値は，右側の値（1h，3h，12h，1d，または1w）のボタンをクリックするか，直接入力して指定します。直接入力する場合は，次のように1以上の整数値と単位（m，h，d，またはw）を指定します。

  ・30m：30分

  ・1h：1時間

  ・2d：2日

  ・3w：3週間

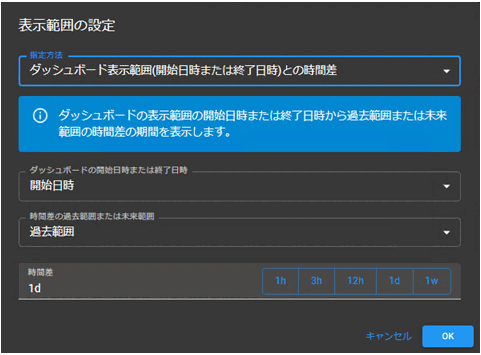

• ［ダッシュボード表示範囲(開始日時または終了日時)との時間差］



  ［指定方法］に「ダッシュボード表示範囲(開始日時または終了日時)との時間差」を指定した場合は，「ダッシュボードの開始日時または終了日時」，「時間差の過去範囲または未来範囲」，「時間差」を指定します

  ・ダッシュボードの開始日時または終了日時：プルダウンメニューから「開始日時」または「終了日時」を選択します。

  ・時間差の過去範囲または未来範囲：プルダウンメニューから「過去範囲」または、「未来範囲」を選択します。

  ・時間差：［ダッシュボード表示範囲との時間差］の指定と同様です。

  トレンド，ランキング，数値，ゲージのパネルで，開始日時より過去の日時を終了日時に設定した場合や，終了日時より未来の日時を終了日時に設定したした場合，パネルには「NO DATA」と表示します。また，パネル名の左側に「!」のアイコン（赤色）を表示し，ツールチップに「データを取得できませんでした。」のメッセージを表示します。

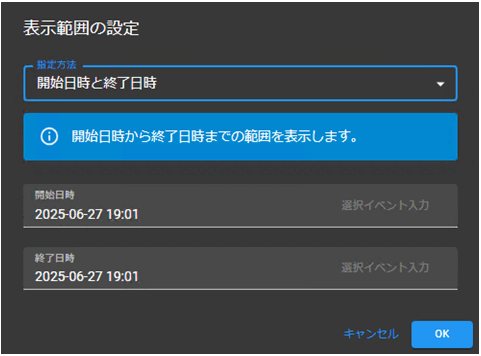

• ［開始日時と終了日時］



  ［指定方法］に「開始日時と終了日時」を指定した場合は，［開始日時］と［終了日時］を指定します。

  ［開始日時］または［終了日時］の入力フィールドをクリックしてカレンダーのダイアログを表示し，日時を指定できます。

  また，統合オペレーション・ビューアーの［イベント一覧］領域で，イベントを1件だけ選択している場合，［選択イベント入力］が活性化します。クリックすると，選択しているイベントの登録日時を設定できます。

  トレンド，ランキング，数値，ゲージのパネルで，開始日時より過去の日時を終了日時に設定した場合や，終了日時より未来の日時を終了日時に設定したした場合，パネルには「NO DATA」と表示します。また，パネル名の左側に「!」のアイコン（赤色）を表示し，ツールチップに「データを取得できませんでした。」のメッセージを表示します。

• 表示範囲の設定解除

  表示範囲の設定内容を解除します。表示範囲の設定の［指定方法］には，「ダッシュボード表示範囲と同じ」を設定します。

• 削除

  ダッシュボードからパネルを削除します。
