2.4.1　［ダッシュボード］タブの構成

［ダッシュボード］タブの例を次に示します。

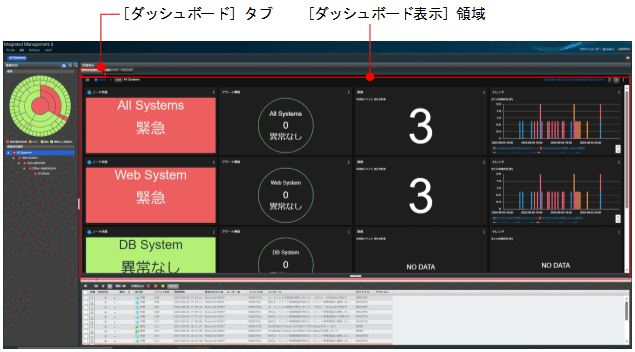

図2‒26　［ダッシュボード］タブの表示例

〈この項の構成〉

(1)　［ダッシュボード表示］領域

［ダッシュボード表示］領域は，［サイドメニュー］で選択したメニューの内容に応じた画面を表示する領域です。

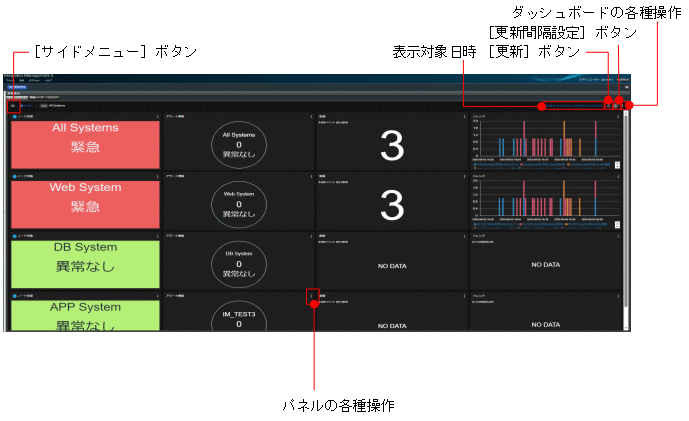

図2‒27　［ダッシュボード表示］領域の表示例

表示項目を次に示します。

［サイドメニュー］ボタン

サイドメニューを表示します。サイドメニューは，Homeとお気に入りの一覧を表示します。

お気に入りに登録したダッシュボードの一覧

お気に入りに登録したダッシュボード名が，一覧で表示されます。ダッシュボード名をクリックすると，対応するダッシュボード画面が［ダッシュボード表示］領域に表示されます。 [図データ] Homeをクリックすると，選択状態にあるノードに対応したダッシュボード画面が表示されます。

表示対象日時

表示対象データの開始日時と終了日時が表示されます。

表示対象範囲を変更したい場合には，クリックすると［表示範囲の設定］ダイアログが表示されます。

[図データ]

［指定方法］のプルダウンメニューをクリックすると「現在までの表示」，「現在日時の前後」，「指定日時の前後」，「終了日時の指定」，「開始日時の指定」，「開始日時と終了日時」を選択することができます。

[図データ]

指定方法に「現在日時の前後」を指定した場合は，「過去範囲」と「未来範囲」を指定します。範囲の値は，右側の値（1h，3h，12h，1d，または1w）のボタンをクリックするか，直接入力して指定します。直接入力する場合は，1以上の整数値と単位（m，h，d，またはw）を指定します。

表示期間は，次のように直接設定することもできます。

［更新］ボタン

[図データ] をクリックすると，最新の状態を更新します。

更新間隔

[図データ] をクリックして，ダッシュボードに表示するデータを更新する間隔を，プルダウンメニューから選択します。デフォルトは「10分」です。

［パネル表示］領域

作成した複数のパネルが表示されます。

ダッシュボードの各種操作

ダッシュボードの [図データ] をクリックすると，ダッシュボードの操作メニューが表示されます。

[図データ]

監視中のダッシュボードに表示されているパネルの操作について説明します。

パネルの各種操作

クリックすると，パネルの操作メニューが表示されます。

[図データ]

最大化：該当するパネルを最大化します。最大化したパネルは，右上のをクリックすると，元のサイズに戻ります。
比較：現在表示しているパネルと，異なる表示範囲のパネル2つだけの新しいダッシュボードを表示します。トレンドのグラフなどで過去の時間帯と比較して参照したい場合に使用します。

［比較］をクリックすると，［表示範囲の設定］ダイアログが表示されます。パネルに対してもダッシュボードの表示範囲の設定と同様に指定できます。
編集：パネルの編集画面に変わります。
ダッシュボード作成：ダッシュボードの作成画面に変わります。
近似直線(y軸)：y軸の近似直線の表示／非表示を選択します。近似直線を表示する設定の場合は，非表示の場合はが表示されます。
近似直線(y2軸)：y2軸の近似直線の表示／非表示を選択します。近似直線を表示する設定の場合は，非表示の場合はが表示されます。このメニューは，パネルタイプがトレンド，かつ，y軸が有効な場合にだけ表示されます。
CSV出力：表示しているパネルのデータを，CSVファイルに変換してダウンロードします。
