4.1.2　JP1イベント監視の処理の流れ

エージェントで発生したJP1イベントを，ビューアーの画面に表示するまでの処理の流れを例に，イベント監視で使用するJP1/IM，JP1/Baseの機能連携について説明します。

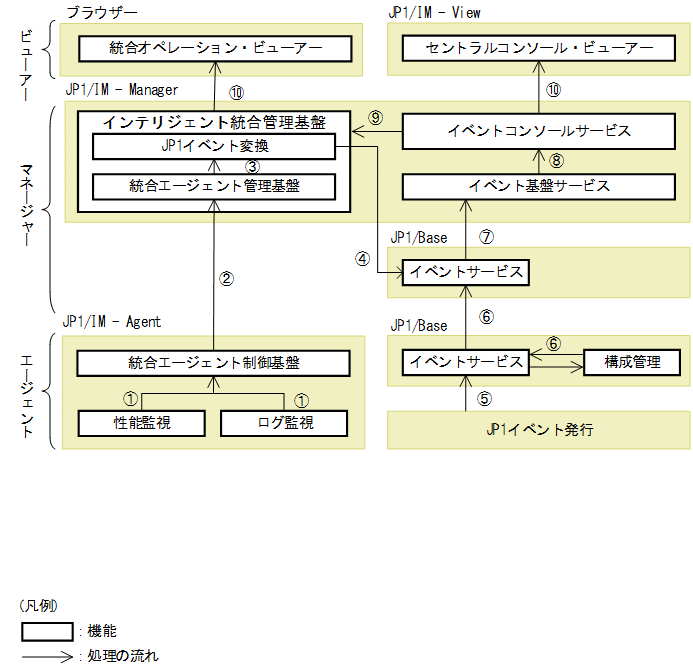

図4‒3　JP1イベント監視の処理の流れ

図中の番号に従って説明します（図中の丸付き番号は，次に示す番号にそれぞれ対応しています）。

エージェント上のJP1/IM - Agentの性能監視で発生したアラート，ログ監視で検知したログを，JP1イベント変換するよう，統合エージェント制御基盤に通知されます。
統合エージェント制御基盤は，マネージャーの統合エージェント管理基盤へ転送します。
統合エージェント管理基盤は，JP1イベント変換へ転送します。
JP1イベント変換によって，マネージャーのイベントサービスにJP1イベントとして登録されます。
一方，JP1/Baseのエージェント上で発生したJP1イベントは，エージェントのイベントサービスに登録されます。
イベントサービスに登録されたJP1イベントは，JP1/Baseの転送設定ファイルで定義した内容に応じて，転送先に転送されます。
登録されたJP1イベントの情報をイベント基盤サービスが取得します。
イベントコンソールサービスは，イベント基盤サービスからJP1イベントの情報を取得します。
インテリジェント統合管理基盤は，イベントコンソールサービスからJP1イベント情報を取得します。
ビューアーの画面から，JP1イベントを監視します。

性能監視については「3.15.1 JP1/IM - Agentによる性能監視機能」を，ログ監視については「3.15.3 JP1/IM - Agentによるログ監視機能」を，統合エージェント制御基盤と統合エージェント管理基盤については「3.15.7 統合エージェント基盤」を，イベント変換については「2.7.5 JP1イベント変換機能」を，イベントサービスについては「9.4.2　JP1/BaseによるJP1イベントの管理」を，構成管理については「9.4.3　システムの階層構成の管理」を，イベント基盤サービスについては「4.1.3　JP1/IM - Manager内部のJP1イベント制御の仕組み」を参照してください。

以降の説明では，イベント監視の処理の流れとして，上記の1〜4の説明を省略します。JP1/IM - Agentを利用した監視運用においては，エージェントのJP1/Baseのイベント監視の機能を，1〜4の機能に読み替えてください。
