4.1　障害の根本原因の解析

監視マネージャーは障害発生時に，根本原因解析機能によって，大量に発生するイベントの相関関係を調査し，フィルタリングします。レイヤー2トポロジおよびレイヤー3トポロジに基づいた障害の解析によって，根本原因を特定し，インシデントとして通知します。インシデントの対応の進行状況（ライフサイクル状態）を問題発生から解決まで管理します。

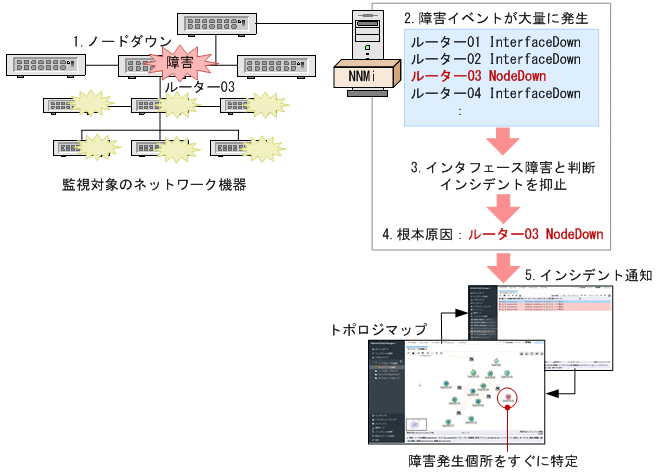

ネットワーク機器（ルーター）の監視を例にして，根本原因解析の動きを見てみましょう。

1. ルーター03でノードダウンが発生すると，ルーター03が持つ多数のインタフェースやIPアドレスが無応答となります。

2. インタフェース障害やIPアドレスの無応答などによる障害イベントが大量に発生します。

3. 監視マネージャーは，IPアドレスの無応答は，インタフェース障害によって発生したと判断し，インシデントを抑止します。

4. 近隣ノードでの通信断の状況を基に，ルーター03のノードダウンが根本原因と判断します。インタフェース障害はその影響と判断し，ルーター03で発生したノードダウンと関連づけます。

5. 根本原因のインシデントとしてルーター03のノードダウンが通知されます。

また，監視マネージャーはネットワークを構成する複数のノードでも，レイヤー2トポロジの情報を有効に活用して，根本原因を解析します。レイヤー2トポロジのネットワーク構成を使った根本原因解析の例について次に示します。

レイヤー2トポロジの解析	説明
通常時	監視マネージャーは最上位のスイッチ「S1」に接続されていて，監視中のネットワークはすべて正常な状態です。
最上位スイッチの障害時	障害内容：最上位のスイッチ「S1」がダウン 発生イベント： 「S1」と通信が不可 「S1」を経由する他スイッチへの通信が不可 監視マネージャーは，この状況を次のように対応します。 「S1」のノード障害を検知します。 「S1」の先も通信できないが，「S1」障害の影響と判断し，インシデントを抑止して，状態不明とします。 この結果，「S1」の障害だけを根本原因のインシデントとして通知します。
中間スイッチの障害時	障害内容：中間のスイッチ「C2」がダウン 発生イベント： 「C2」との通信が不可 各ノードの「C2」と接続しているインタフェースがダウン状態 監視マネージャーは，この状況を次のように対応します。 「C2」のノード障害を検知します。 「C2」と接続している各インタフェースは，「C2」の障害の影響と判断してインシデントを抑止します。 この結果，「C2」の障害だけを根本原因のインシデントとして通知します。

監視マネージャーは，ほかにも多くの事象と根本原因の対応を解析できます。
