VM Physical Disk Status（PI_VPDI）
- 〈このページの構成〉
機能
このレコードには，仮想マシンが利用している物理ディスクについての，ある一定の時間を単位としたパフォーマンスデータが格納されます。このレコードは，複数インスタンスレコードです。

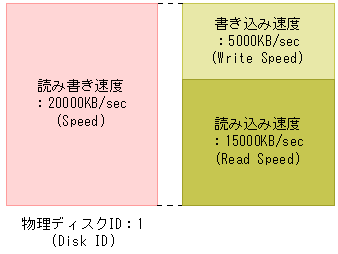

このレコードでは，仮想マシンが利用している物理ディスクについての，データ読み書き速度などのパフォーマンスデータを取得できます。データ読み書き速度については，より詳細にデータ読み込み速度とデータ書き込み速度を取得できます。このレコードで採取できるデータの例を，次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU050008.GIF)
- 注意
-
-
監視対象の物理サーバへの接続に失敗した場合，情報を収集できません。
-
起動していない仮想マシンの情報は収集できません。
-
Hyper-Vの場合，ディスク名に特定の記号が含まれるときには異なる記号に変換されてDisk IDフィールドに格納されます。変換規則を次に示します。
変換前
変換後
#および\
_
(
[
)
]
-
デフォルト値および変更できる値
|
項目 |
デフォルト値 |
変更可否 |
|---|---|---|
|
Collection Interval |
300 |
○ |
|
Collection Offset |
0 |
○ |
|
Log |
No |
○ |
|
LOGIF |
空白 |
○ |
|
Over 10 Sec Collection Time |
No |
× |
ODBCキーフィールド
PI_VPDI_VM_ID
PI_VPDI_DISK_ID
ライフタイム
なし
レコードサイズ
-
固定部：937バイト
-
可変部：1,228バイト
フィールド
|
PFM-View名 （PFM-Manager名） |
説明 |
要約 |
グループ化ルール |
形式 |
デルタ |
未取得時 |
サポート対象外 |
|---|---|---|---|---|---|---|---|
|
Record Type（INPUT_RECORD_TYPE） |
レコード名。常に「VPDI」。 |
COPY |
COPY |
char(8) |
No |
− |
− |
|
Record Time（RECORD_TIME） |
レコードが作成された時刻。 |
COPY |
COPY |
time_t |
No |
− |
− |
|
Interval（INTERVAL） |
情報が収集される期間（単位：秒）。 |
COPY |
FIXED |
ulong |
No |
− |
− |
|
VA DeviceID （VADEVICEID） |
監視対象ホストのデバイスID。 |
COPY |
COPY |
string(256) |
No |
− |
− |
|
VM ID（VM_ID） |
仮想マシンの識別子。 |
COPY |
FIXED |
string(65) |
No |
不可 |
− |
|
Disk ID（DISK_ID） |
仮想マシンが利用している物理ディスク（またはファイル）の識別子。監視対象がDocker環境（Windows）の場合は"n/a"。 |
COPY |
FIXED |
string(257) |
No |
不可 |
− |
|
VM Host Name （VM_HOST_NAME） |
仮想マシンのホスト名称。 |
COPY |
FIXED |
string(257) |
No |
空白 |
Hyper-V KVM Virtage |
|
VM Name（VM_NAME） |
仮想マシンの名称。 |
COPY |
FIXED |
string(257) |
No |
空白 |
− |
|
Sampling Time（SAMPLING_TIME） |
監視ホスト上での性能情報収集時刻。次の形式で表示される。 yyyy-mm-ddThh:mm[±hh:mm]※1 |
COPY |
FIXED |
string(32) |
No |
空白 |
− |
|
Speed（SPEED）※2※3 |
データ転送速度（単位：KB/sec）。仮想マシンによる物理ディスクへの読み書きの速度。 |
HILO |
AVG |
double |
No |
0 |
Virtage |
|
Read Speed（READ_SPEED）※2※3 |
読み込みデータ転送速度（単位：KB/sec）。仮想マシンによる物理ディスクからの読み込みの速度。 |
HILO |
AVG |
double |
No |
0 |
Virtage |
|
Write Speed（WRITE_SPEED）※2※3 |
書き込みデータ転送速度（単位：KB/sec）。仮想マシンによる物理ディスクへの書き込みの速度。 |
HILO |
AVG |
double |
No |
0 |
Virtage |
|
Requests（REQUESTS）※3 |
処理回数。
|
HILO |
ADD |
double |
No |
VMware: 0 KVM: 0 Virtage: -1 Docker環境: 0 Podman環境: 0 |
Hyper-V |
|
Read Requests（READ_REQUESTS）※3 |
読み込み処理回数。仮想マシンによる物理ディスクの読み込みの処理回数。 |
HILO |
ADD |
double |
No |
0 |
Hyper-V Virtage |
|
Write Requests（WRITE_REQUESTS）※3 |
書き込み処理回数。仮想マシンによる物理ディスクの書き込みの処理回数。 |
HILO |
ADD |
double |
No |
0 |
Hyper-V Virtage |
|
Commands（COMMANDS） |
ディスクコマンド発行数。仮想マシンによる物理ディスクへのディスクコマンド発行回数。 |
HILO |
ADD |
double |
No |
0 |
Hyper-V KVM Virtage Docker環境 Podman環境 |
|
Abort Commands（ABORT_COMMANDS） |
ディスクコマンド破棄数。仮想マシンによる物理ディスクへのディスクコマンドが破棄された回数。 |
HILO |
ADD |
double |
No |
0 |
Hyper-V KVM Virtage Docker環境 Podman環境 |
|
Abort Commands %（ABORT_COMMANDS_PERCENT） |
ディスクコマンド破棄率（単位：%）。仮想マシンによる物理ディスクへのディスクコマンド発行回数に対する破棄された回数の割合。 |
HILO |
AVG |
double |
No |
0 |
Hyper-V KVM Virtage Docker環境 Podman環境 |
|
Bus Resets（BUS_RESETS） |
バスリセット数。仮想マシンのディスクに対してバスがリセットされた回数。 |
HILO |
ADD |
double |
No |
0 |
Hyper-V KVM Virtage Docker環境 Podman環境 |
- 注※1
-
[±hh:mm]に入る値は，監視対象ホストのタイムゾーンによって異なります。例えば，監視対象の仮想環境がJSTで動作している場合は「+09:00」と表示されます。また，UTCで動作している場合は「Z」と表示されます。
- 注※2
-
Hyper-Vの場合，2回以上パフォーマンスデータが収集されている必要があるフィールドです。
- 注※3
-
KVM，Docker環境，またはPodman環境の場合，2回以上パフォーマンスデータが収集されている必要があるフィールドです。
