2.5.2　Hyper-Vの場合

監視対象の仮想環境がHyper-Vの場合，PFM - RM for Virtual Machineでは，監視対象ホストからパフォーマンスデータを収集するためにWMIを使用します。WMIの接続設定を実施していない場合，パフォーマンスデータは収集できません。このため，PFM - RMホストと監視対象ホストでWMIの設定が必要となります。

〈この項の構成〉

(1)　WMI接続の設定
(2)　WMI接続状態の確認

(1)　WMI接続の設定

WMIの接続設定方法について説明します。

WMIを接続するには次のような設定が必要となります。

DCOMを設定する

PFM - RMホストと監視対象ホストの両方で設定が必要です。

なお，PFM - RMホストをクラスタシステムで運用する場合は，実行系ノードと待機系ノードの両方で設定してください。
ファイアウォールを設定する

監視対象ホストで設定します。必要に応じて設定してください。
WMIの名前空間を設定する

監視対象ホストで設定します。必要に応じて設定してください。

設定が完了したら，PFM - RMホストから監視対象ホストに接続できることを確認してください。確認方法については，「(2)　WMI接続状態の確認」を参照してください。

WMIの接続設定時の注意事項: 監視対象ホストのOSのシステム管理情報を提供するWindows Management Instrumentationサービス（サービス名：WinMgmt）のスタートアップの種類が「無効」に設定されている場合は収集できません。

(a)　接続に必要な環境設定

WMIの設定に必要な内容を次に示します。

ユーザーアカウントの設定

WMIを使用するには，PFM - RMホストと監視対象ホストのアカウントが必要となります。
- PFM - RMホストのアカウント

  アカウントを設定する場合は，表2-5のHostUserID，HostPasswordおよびHostDomainの設定値に応じた値を設定してください。設定したアカウントは，インスタンスのセットアップ時に指定します。

  なお，クラスタシステムでPFM - RM for Virtual Machineを運用する場合，PFM - RMホストのアカウントは，実行系と待機系で同一のユーザーとパスワードを設定して両方にログオンできるアカウントにしてください。

  インスタンスの監視対象ホストにPFM - RMホストのHyper-Vを含む場合は，インスタンスの設定で次のどちらかのユーザーを使用してください。

  　1. Built-in Administratorユーザー

  　2. Performance Log UsersグループまたはPerformance Monitor Usersグループのどちらかと，Hyper-V Administratorsグループのメンバー

  また，ドメイン環境の場合は，HostDomainにPFM - RMホストのコンピューター名を指定してください（hostsファイルやDNSのホスト名とは異なる場合があります）。
- 監視対象ホストのアカウント

  アカウントを設定する場合は，表2-8のUserID，PasswordおよびDomainの設定値に応じた値を設定してください。設定したアカウントは，監視対象のセットアップ時に指定します。

  次のどれかのユーザーを使用してください。

  ドメインアカウントユーザーの場合

  　1. ドメイン管理者ユーザー

  ローカルアカウントユーザーの場合

  　1. Built-in Administratorユーザー

  　2. Administratorsグループのメンバー^※

  　3. Performance Log UsersグループまたはPerformance Monitor Usersグループのどちらかと，Hyper-V Administratorsグループのメンバー

  PFM - RMホストのHyper-Vを監視する場合，監視対象ホストのアカウント（UserID，Password およびDomain）は指定しないでください。
注※

Administratorsグループのメンバー（Built-in Administratorを除く）を使用した場合，UACによって権限が制限され，一般ユーザーの権限で接続されます。これによって，アクセス拒否が発生し，性能情報を取得できないことがあります。これを回避するためには，監視対象のUACを無効にするか，監視対象で次の設定を実施してください。

reg add HKLM\SOFTWARE\Microsoft\Windows\CurrentVersion\Policies\System /v LocalAccountTokenFilterPolicy /t REG_DWORD /d 1 /f

元に戻す場合は次のコマンドを実行してください。

reg delete HKLM\SOFTWARE\Microsoft\Windows\CurrentVersion\Policies\System /v LocalAccountTokenFilterPolicy /f
WMIサービスの設定

監視対象ホストのWMIサービスのスタートアップを「無効」以外に設定してください。「無効」に設定されているとパフォーマンスデータが収集できません。

(b)　DCOMの設定

PFM - RMホストと監視対象ホストでDCOMを設定する方法について説明します。

PFM - RMホストでの設定

PFM - RMホストで，DCOMを設定します。

DCOMの設定手順について次に示します。

Windowsの［スタート］メニューから［ファイル名を指定して実行］を選択する。
「dcomcnfg.exe」を入力し，［OK］ボタンをクリックする。

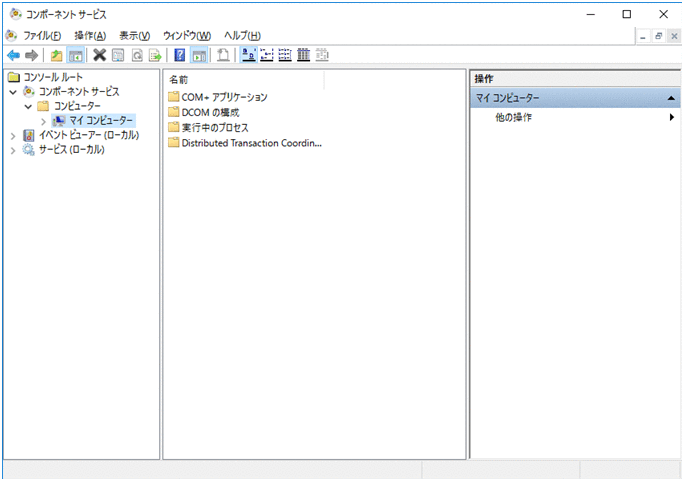

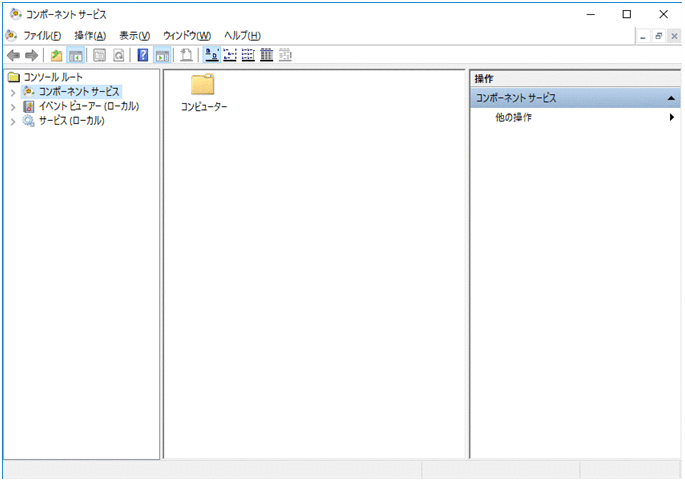

［コンポーネントサービス］画面が表示されます。
［コンポーネントサービス］，［コンピューター］の順にクリックし，ツリーを展開する。
［マイコンピューター］を選択して，右クリックメニューから［プロパティ］を選択する。

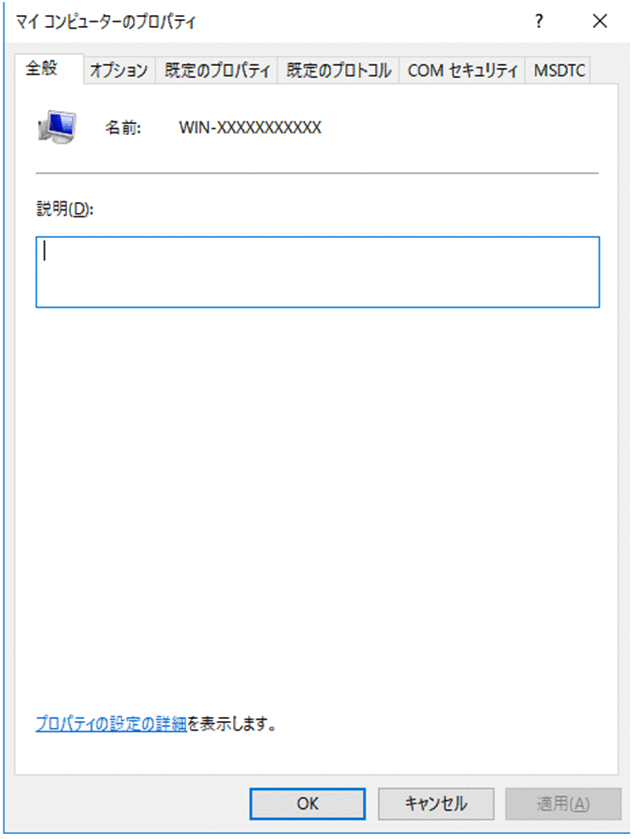

［マイコンピューターのプロパティ］ダイアログが表示されます。

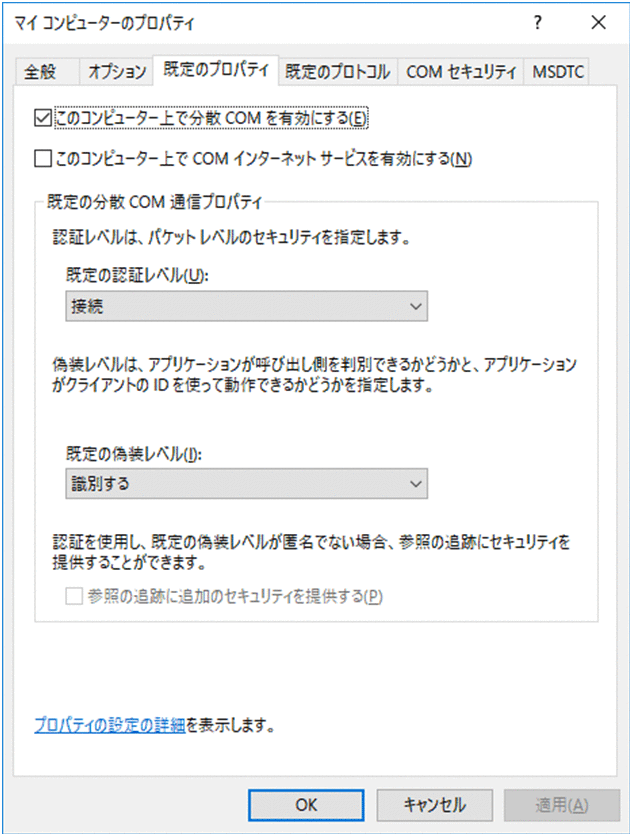

［既定のプロパティ］タブを選択して，［このコンピューター上で分散COMを有効にする］をチェックする。
［OK］ボタンをクリックする。

［マイコンピューターのプロパティ］ダイアログが閉じます。
ホストを再起動する。

［このコンピューター上で分散COMを有効にする］の設定を変更していない場合，この作業は不要です。

監視対象ホストでの設定

監視対象ホストで，DCOMを設定します。

DCOMの設定手順について次に示します。

Windowsの［スタート］メニューから［ファイル名を指定して実行］を選択する。
「dcomcnfg.exe」を入力し，［OK］ボタンをクリックする。

［コンポーネントサービス］画面が表示されます。
［コンポーネントサービス］，［コンピューター］の順にクリックし，ツリーを展開する。
［マイコンピューター］を選択して，右クリックメニューから［プロパティ］を選択する。

［マイコンピューターのプロパティ］ダイアログが表示されます。
［既定のプロパティ］タブを選択して，［このコンピューター上で分散COMを有効にする］をチェックする。

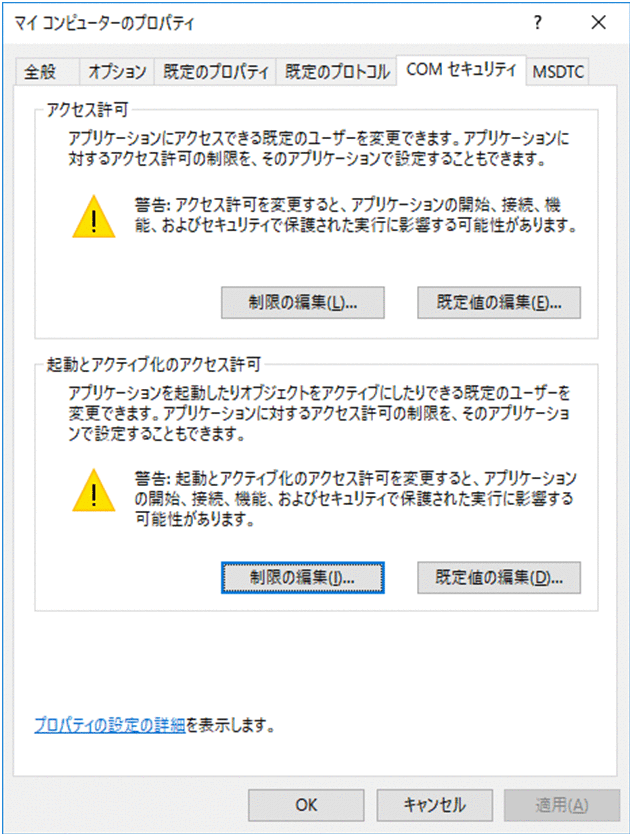

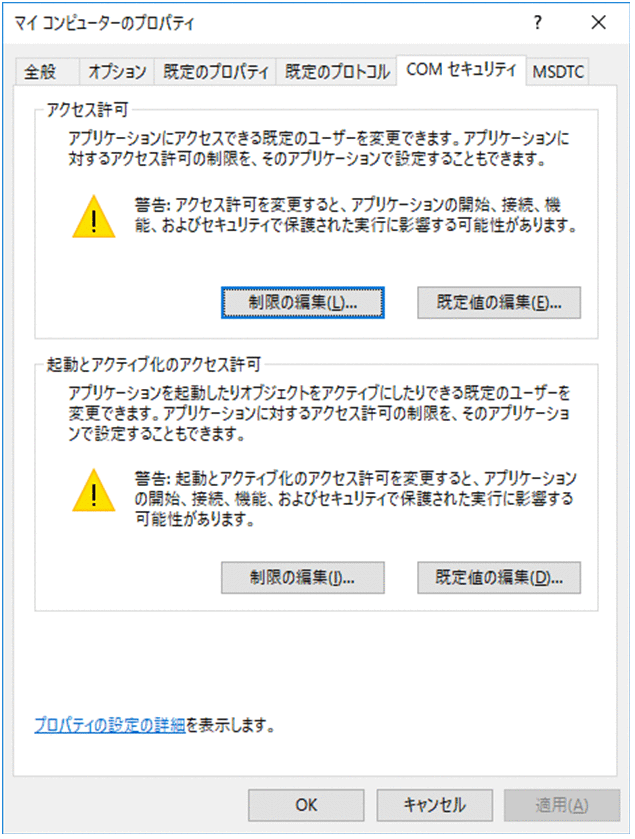

［COMセキュリティ］タブを選択して，［アクセス許可］の［制限の編集］ボタンをクリックする。

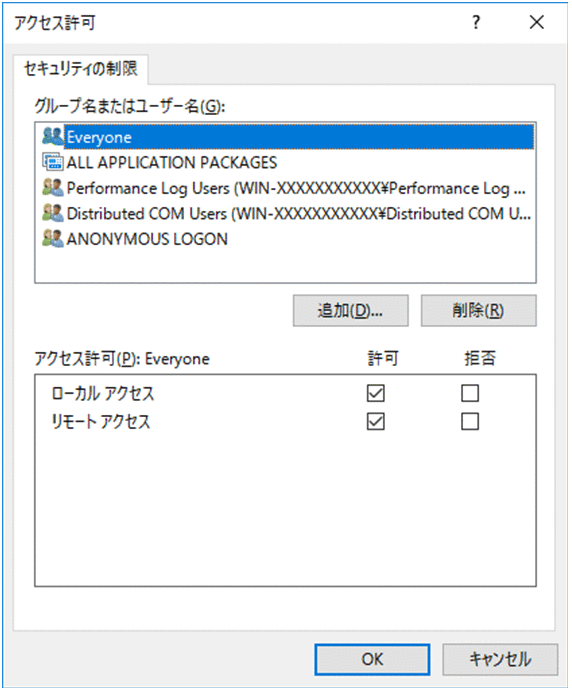

［アクセス許可］ダイアログが表示されます。

［グループ名またはユーザー名］に，監視対象ホストに接続するユーザー，またはユーザーが属するグループが表示されているかどうかを確認してください。

表示されていない場合は，［追加］ボタンをクリックして，ユーザーまたはユーザーが属するグループを追加してください。
［グループ名またはユーザー名］の監視対象ホストに接続するユーザーまたはユーザーが属するグループを選択する。

［リモートアクセス］の［許可］がチェックされているかどうか確認してください。チェックが外されている場合は，チェックしてください。
［OK］ボタンをクリックする。

［アクセス許可］ダイアログが閉じます。
［COMセキュリティ］タブを選択して，［起動とアクティブ化のアクセス許可］の［制限の編集］ボタンをクリックする。

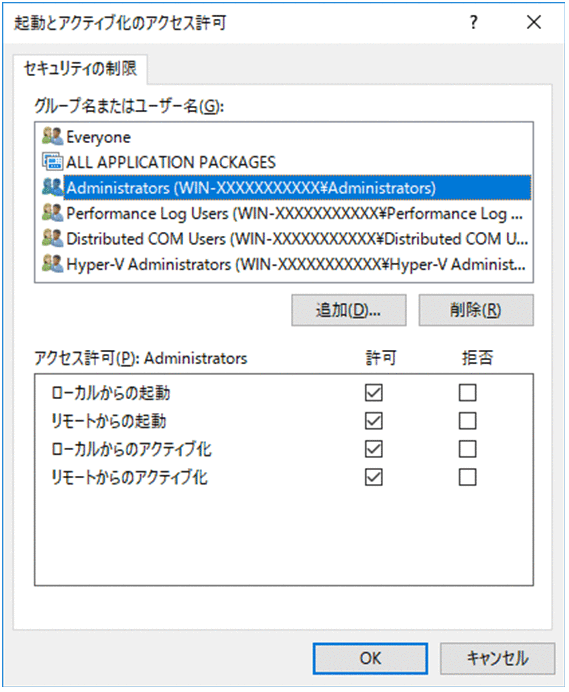

［起動とアクティブ化のアクセス許可］ダイアログが表示されます。

［グループ名またはユーザー名］に，監視対象ホストに接続するユーザー，またはユーザーが属するグループが表示されているかどうかを確認してください。

表示されていない場合は，［追加］ボタンをクリックして，ユーザーまたはユーザーが属するグループを追加してください。
［グループ名またはユーザー名］の監視対象ホストに接続するユーザーまたはユーザーが属するグループを選択する。

［リモートからの起動］と［リモートからのアクティブ化］の［許可］がチェックされているかどうか確認してください。チェックが外されている場合は，チェックしてください。
［OK］ボタンをクリックする。

［起動とアクティブ化のアクセス許可］ダイアログが閉じ，［マイコンピューターのプロパティ］ダイアログに戻ります。
［OK］ボタンをクリックする。

［マイコンピューターのプロパティ］ダイアログが閉じます。
ホストを再起動する。

［このコンピューター上で分散COMを有効にする］の設定を変更していない場合，この作業は不要です。

(c)　ファイアウォールの設定

Windowsのファイアウォールが有効になっている場合にこの設定が必要です。

ファイアウォールの設定手順について次に示します。

Windowsの［スタート］メニューから［ファイル名を指定して実行］を選択する。
「gpedit.msc」を入力し，［OK］ボタンをクリックする。

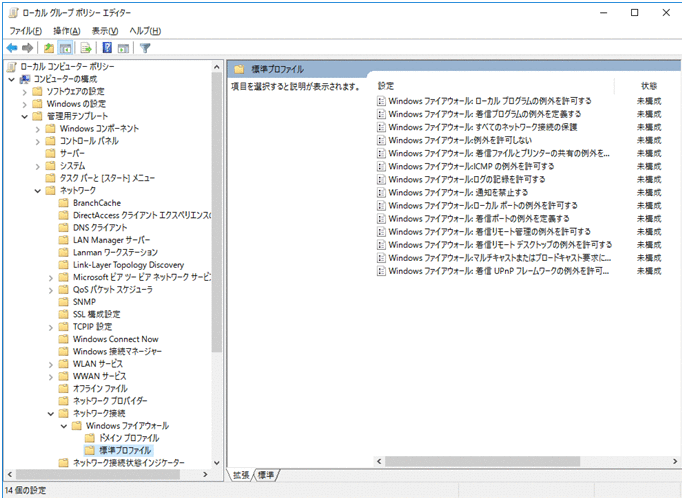

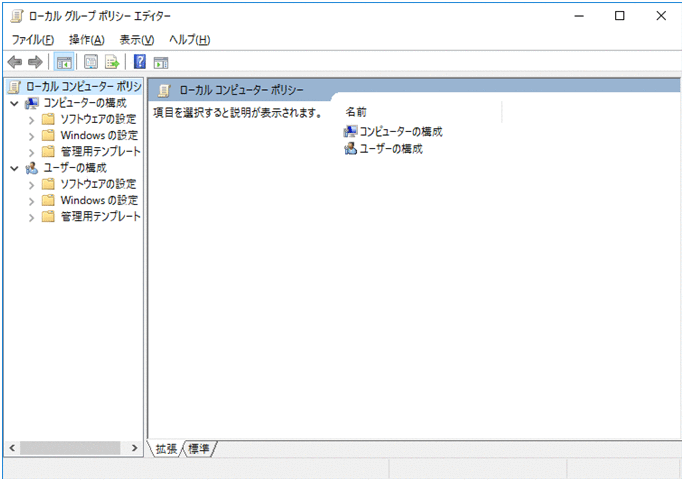

［ローカルグループポリシーエディタ］画面が表示されます。
［コンピューターの構成］，［管理用テンプレート］，［ネットワーク］，［ネットワーク接続］，［Windowsファイアウォール］の順にクリックし，ツリーを展開する。
［標準プロファイル］^※をクリックして，右ペインにある［Windowsファイアウォール：着信リモート管理の例外を許可する］の右クリックメニューから［プロパティ］を選択する。

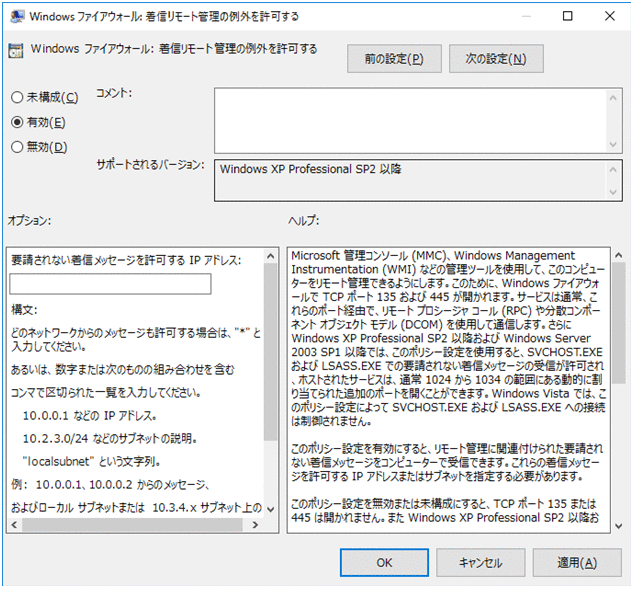

［Windowsファイアウォール：着信リモート管理の例外を許可するのプロパティ］ダイアログが表示されます。

注※

ホストがドメイン環境の場合は，［ドメインプロファイル］となります。
［設定］タブを選択して，［有効］をチェックする。
［OK］ボタンをクリックする。

［Windowsファイアウォール：着信リモート管理の例外を許可するのプロパティ］のダイアログを閉じます。

(d)　WMI名前空間の設定

WMIの名前空間の設定手順を次に示します。

Windowsの［スタート］メニューから［ファイル名を指定して実行］を選択する。
「wmimgmt.msc」を入力し，［OK］ボタンをクリックする。

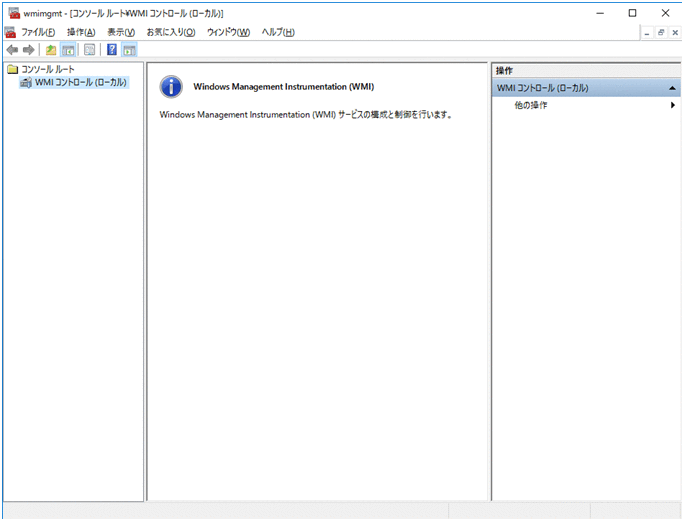

［wmimgmt-［コンソールルート\WMIコントロール (ローカル)］］画面が表示されます。
［WMIコントロール (ローカル)］を選択して，右クリックメニューから［プロパティ］を選択する。

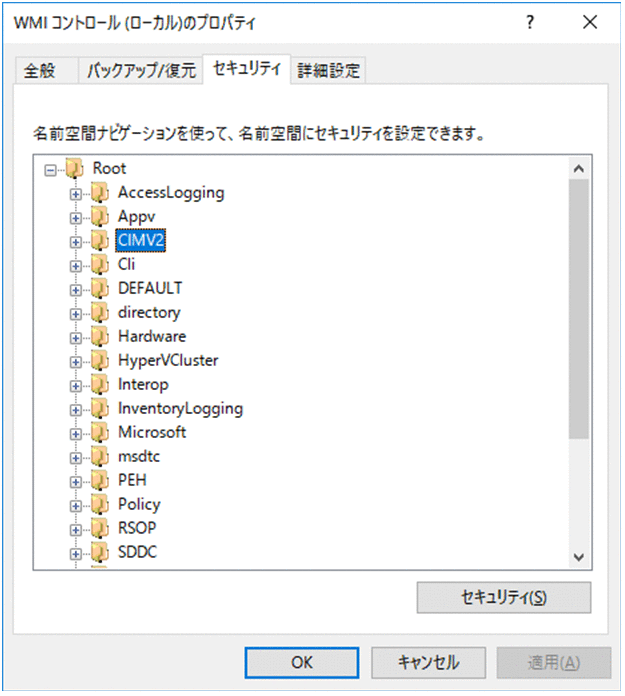

［WMIコントロール (ローカル)のプロパティ］ダイアログが表示されます。
［セキュリティ］タブを選択して，［Root］，［CIMV2］の順にクリックし，［CIMV2］を選択する。
［セキュリティ］ボタンをクリックする。

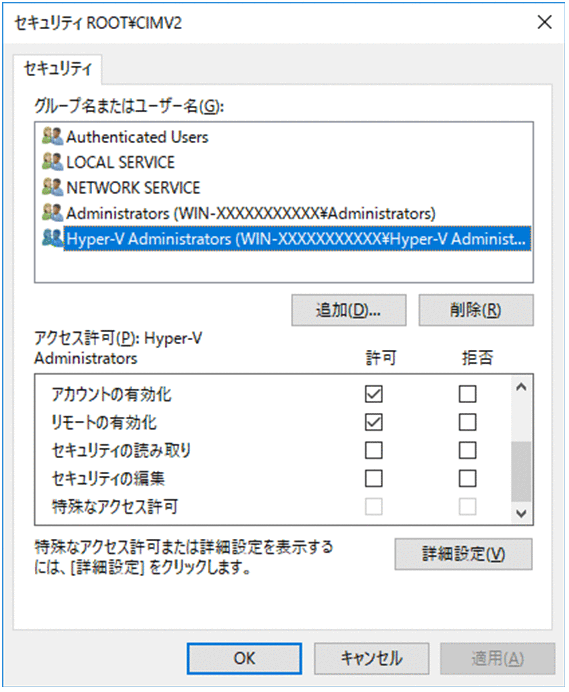

［セキュリティ ROOT\CIMV2］ダイアログが表示されます。

［グループ名またはユーザー名］に，監視対象ホストに接続するユーザー，またはユーザーが属するグループが表示されているかどうかを確認してください。表示されていない場合は，［追加］ボタンをクリックして，ユーザーまたはユーザーが属するグループを追加してください。
［グループ名またはユーザー名］の監視対象ホストに接続するユーザーまたはユーザーが属するグループを選択する。

［アカウントの有効化］と［リモートの有効化］の［許可］がチェックされているかどうか確認してください。チェックが外されている場合は，チェックしてください。
［OK］ボタンをクリックする。

［セキュリティ ROOT\CIMV2］ダイアログが閉じ，［WMIコントロール (ローカル)のプロパティ］ダイアログに戻ります。

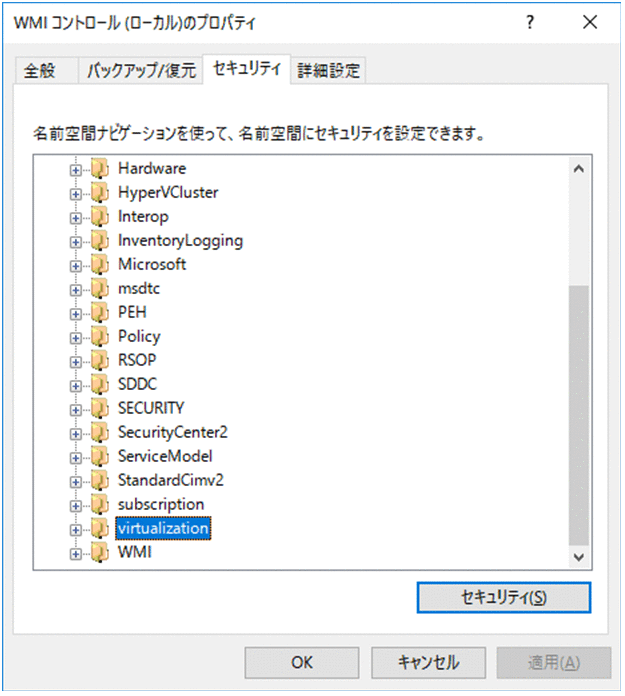

［セキュリティ］タブを選択して，［Root］，［virtualization］の順にクリックし，［virtualization］を選択する。
［セキュリティ］ボタンをクリックする。

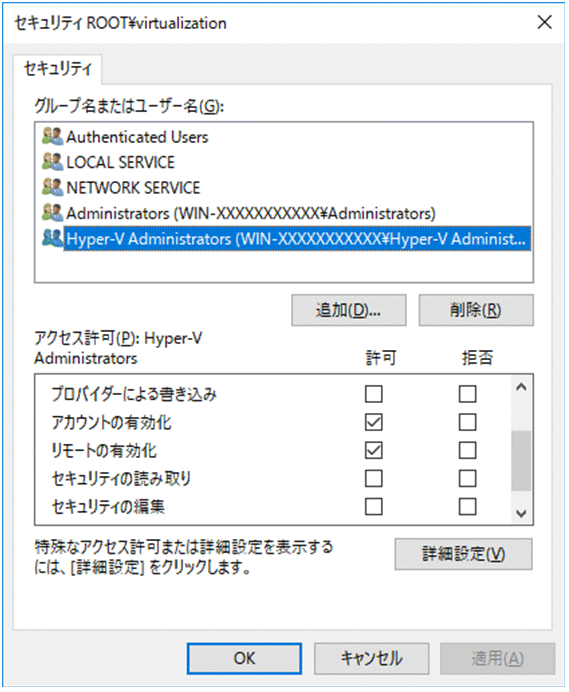

［セキュリティ ROOT\virtualization］ダイアログが表示されます。

［グループ名またはユーザー名］に，監視対象ホストに接続するユーザー，またはユーザーが属するグループが表示されているかどうかを確認してください。表示されていない場合は，［追加］ボタンをクリックして，ユーザーまたはユーザーが属するグループを追加してください。
［グループ名またはユーザー名］の監視対象ホストに接続するユーザーまたはユーザーが属するグループを選択する。

［アカウントの有効化］と［リモートの有効化］の［許可］がチェックされているかどうか確認してください。チェックが外されている場合は，チェックしてください。
［OK］ボタンをクリックする。

［セキュリティ ROOT\virtualization］ダイアログが閉じ，［WMIコントロール (ローカル)のプロパティ］ダイアログに戻ります。
［セキュリティ］タブを選択して，［Root］，［virtualization］，［v2］の順にクリックし，［v2］を選択する。（Windows Server 2012 R2以降の場合）
［セキュリティ］ボタンをクリックする。（Windows Server 2012 R2以降の場合）

［セキュリティ ROOT\virtualization\v2］ダイアログが表示されます。

［グループ名またはユーザー名］に，監視対象ホストに接続するユーザー，またはユーザーが属するグループが表示されているかどうかを確認してください。

表示されていない場合は，［追加］ボタンをクリックして，ユーザーまたはユーザーが属するグループを追加してください。
［グループ名またはユーザー名］の監視対象ホストに接続するユーザーまたはユーザーが属するグループを選択する。（Windows Server 2012 R2以降の場合）

［アカウントの有効化］と［リモートの有効化］の［許可］がチェックされているかどうか確認してください。チェックが外されている場合は，チェックしてください。
［OK］ボタンをクリックする。（Windows Server 2012 R2以降の場合）

［セキュリティ ROOT\virtualization\v2］ダイアログが閉じ，［WMI コントロール (ローカル)のプロパティ］ダイアログに戻ります。
［OK］ボタンをクリックする。

［WMIコントロール (ローカル)のプロパティ］ダイアログが閉じます。
［wmimgmt-［コンソールルート\WMIコントロール (ローカル)］］画面の［ファイル］−［終了］を選択して，［wmimgmt-［コンソールルート\WMIコントロール (ローカル)］］画面を終了します。

ページの先頭へ

(2)　WMI接続状態の確認

Windowsのツール（wbemtest.exe）を使用してPFM - RMホストと監視対象ホストが接続されているかどうかを確認します。

WMIの接続の確認手順を次に示します。なお，この手順はPFM - RMホストで実施してください。

コマンドプロンプトで次のコマンドを実行する。

runas /user:<ユーザー名> wbemtest

ドメインに所属するユーザーの場合には，ユーザー名を＜ユーザー名@ドメイン名＞の形式で指定します。

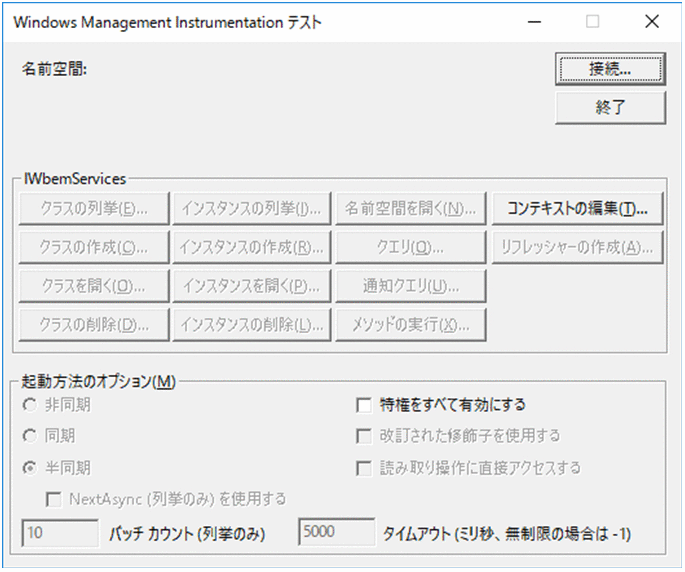

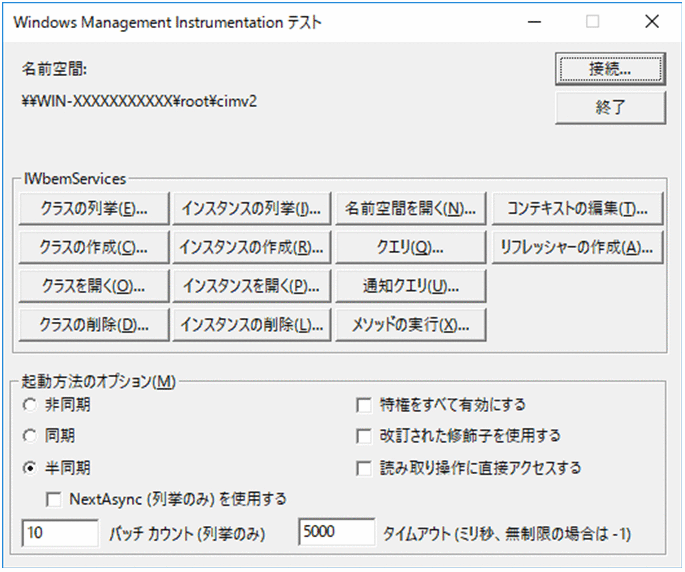

［Windows Management Instrumentationテスト］画面が表示されます。

なお，ユーザー名にはインスタンス環境の設定で「HostUserID」と「HostDomain」に入力する値を指定し，コマンドの実行後にパスワードの入力を要求された場合は「HostPassword」に入力する値を指定します。

「HostUserID」，「HostDomain」および「HostPassword」については，表2-5を参照してください。
［接続］ボタンをクリックする。

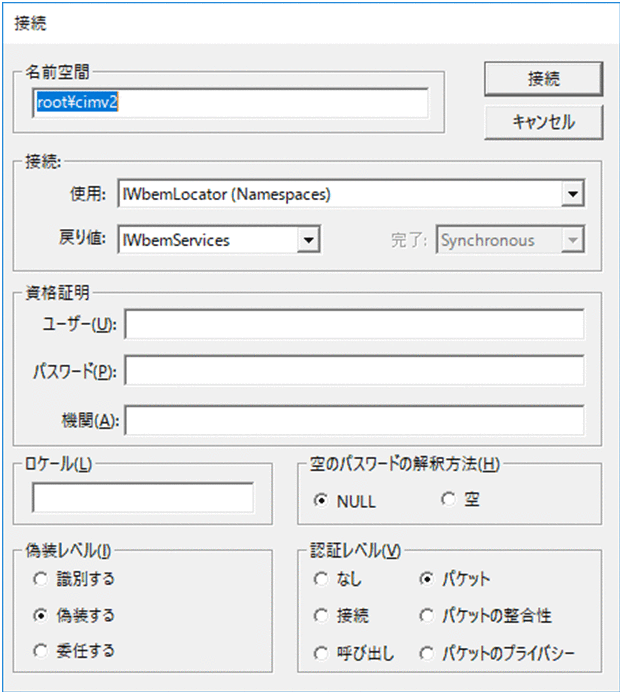

［接続］ダイアログが表示されます。
［名前空間］，［ユーザー］，［パスワード］および［機関］に必要な情報を入力する。

入力する内容をそれぞれ説明します。
- 名前空間

  「\\監視対象ホスト名\root\cimv2」または「\\監視対象ホスト名\root\virtualization」を入力します。監視対象ホスト名には監視対象の設定で「Target Host」に入力する値を指定してください。
- ユーザー

  監視対象ホストにログオンするユーザー名を入力します。ユーザーには監視対象の設定で「UserID」に入力する値を指定してください。
- パスワード

  ユーザーのパスワードを入力します。パスワードには監視対象の設定で「Password」に入力する値を指定してください。
- 機関

  「ntlmdomain:監視対象ホストのドメイン名」を入力します。監視対象ホストがワークグループの場合は，未入力のままにしてください。監視対象ホストのドメイン名には，監視対象の設定で「Domain」に入力する値を指定してください。

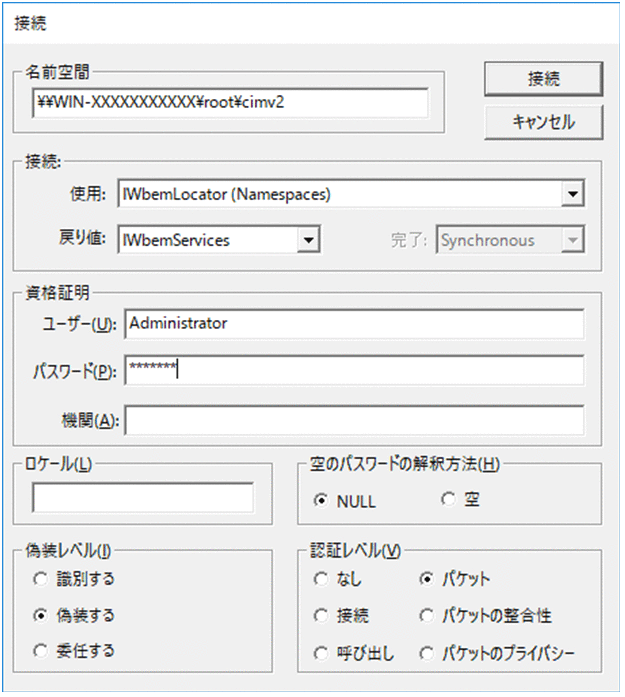

入力例を次に示します。

「Target Host」，「UserID」，「Password」および「Domain」については，表2-8を参照してください。
［接続］ボタンをクリックする。

接続に成功すると［接続］ダイアログが閉じ，［Windows Management Instrumentationテスト］ダイアログのボタンがすべて活性化されます。

エラーダイアログが表示される場合は，エラー番号に応じて設定を確認してください。エラー番号とその要因について次に示します。

なお，ツール（wbemtest.exe）を起動したまま設定を変更し，接続を再実施してもエラーになることがあります。その場合は，ツールを再起動してから接続を再確認してください。
- 0x8001011c

  PFM - RMホストでDCOMが設定されていません。
- 0x80070005

  次のどれかがエラー要因として考えられます。

  ・PFM - RMホストでDCOMが設定されていない

  ・監視対象ホストでDCOMが設定されていない

  ・監視対象ホストに接続するユーザー名，パスワードまたはドメイン名に誤りがある
- 0x80041003

  監視対象ホストでWMIの「名前空間」が設定されていません。
- 0x80041008

  「機関」に指定している値が「ntlmdomain:」で始まっていない。
- 0x800706XX

  次のどれかがエラー要因として考えられます。

  ・監視対象ホスト名に誤りがある

  ・監視対象ホストが起動していない

  ・監視対象ホストでファイアウォールが設定されていない

  ・監視対象ホストにログインするユーザーのパスワードが有効期限を過ぎている
［インスタンスの列挙］ボタンをクリックする。

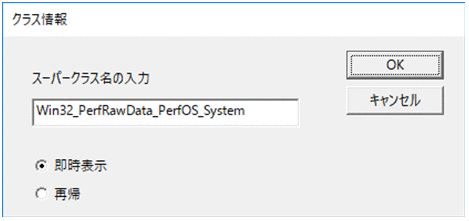

［クラス情報］ダイアログが表示されます。
「スーパークラス名の入力」に「Win32_PerfRawData_PerfOS_System」を入力して［OK］ボタンをクリックする。

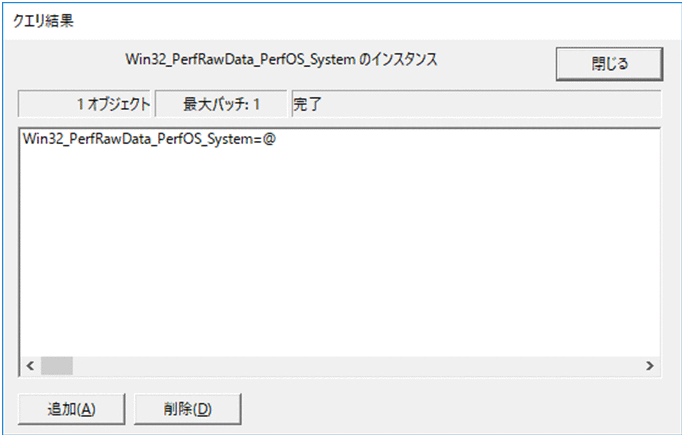

［クエリ結果］ダイアログが表示されます。

リストに「Win32_PerfRawData_PerfOS_System=@」が表示されているかどうかを確認してください。エラーダイアログが表示されたり，リストに表示されていなかったりするときは，監視対象ホストに接続するユーザーがAdministratorsグループ，Performance Log UsersグループまたはPerformance Monitor Usersグループのメンバーでないことが要因として考えられます。

なお，ツール（wbemtest.exe）を起動したまま設定を変更し，インスタンスの列挙を再実施してもエラーになることがあります。その場合は，ツールを再起動してから確認を再実施してください。
