5.1.3　レポートの表示形式

レポートは，目的に応じて「表」，「一覧」，および「グラフ」で表示できます。

〈この項の構成〉

(1)　表

履歴データで時系列に蓄積されたデータを表の形式で表示できます。各フィールド値の時系列の変化を見る場合に適しています。表の表示例を次の図に示します。

図5‒2　表の表示例

エージェントまたはインスタンスごとにフィールド値を一覧形式で表示できます。一覧は，特に複数のエージェントまたは複数インスタンスでの表示に適しています。

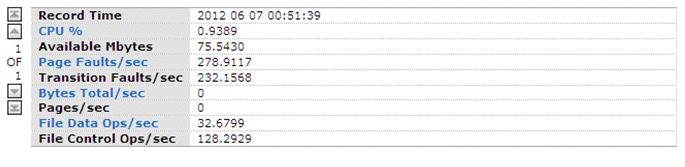

一覧の表示例を次の図に示します。

図5‒3　一覧の表示例

一覧のデータは，データグループ単位で表示されます。データグループとは，異なるエージェントまたはインスタンスのデータを同一時刻ごとにまとめたデータ群のことです。

同じデータグループ内のほかのエージェントまたはインスタンスの情報を表示させる場合は，一覧の左側にある [図データ] ボタンまたはボタンをクリックします。ほかのデータグループの情報を表示する場合は，［レポート］画面のメニューバーに表示されるボタンまたはボタンをクリックします。

それぞれのグラフは，グラフの特性，データのインスタンス数，取り扱うエージェント数によって，表示に特長があります。グラフの表示する要素を「フィールド」と呼びます。グラフに表示するフィールドは，レポート定義で設定します。設定できるフィールドは，数値フィールドだけです。

グラフの種類を次に示します。

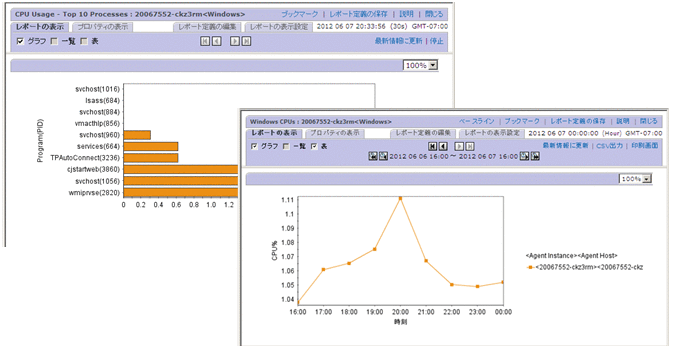

グラフの表示例を次の図に示します。

図5‒4　グラフの表示例
