5.4.3 セットアップ

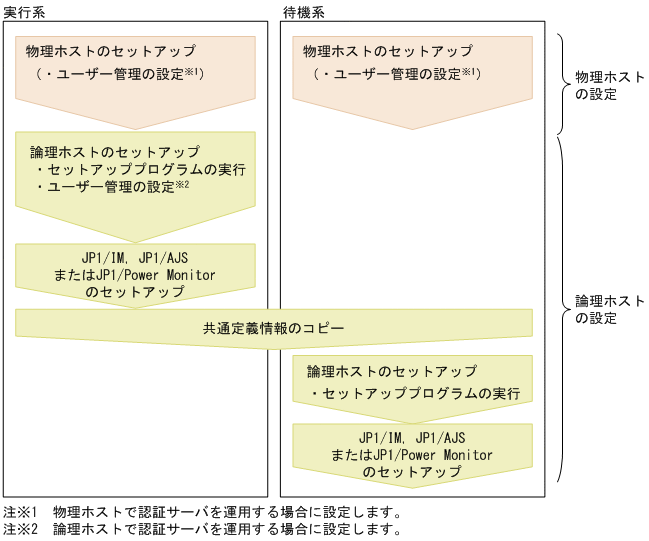

JP1/Baseをクラスタシステムで実行するには,物理ホスト環境(実行系および待機系),論理ホスト環境(実行系および待機系)のセットアップが必要です。セットアップの流れを次に示します。
|
- 〈この項の構成〉
(1) 実行系での作業
実行系の物理ホスト,および論理ホストをセットアップします。
-
物理ホストのユーザー管理機能を設定する。
物理ホストで認証サーバを運用する場合に設定します。ユーザー管理機能の設定については,「8.1 ユーザー管理の設定(Windowsの場合)」を参照してください。
-
論理ホストを設定する。
- GUIで設定する場合
-
1. インストール先フォルダ\bin\jp1bshasetup.exeを実行する。

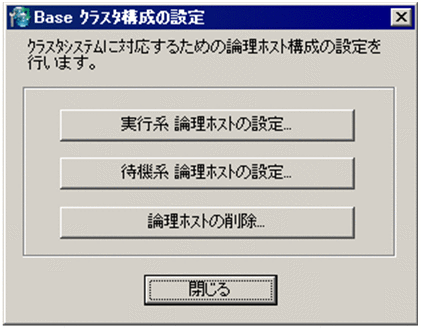

図5‒8 [Baseクラスタ構成の設定]ダイアログボックス 2. [Baseクラスタ構成の設定]ダイアログボックスの[実行系 論理ホストの設定]ボタンをクリックする。

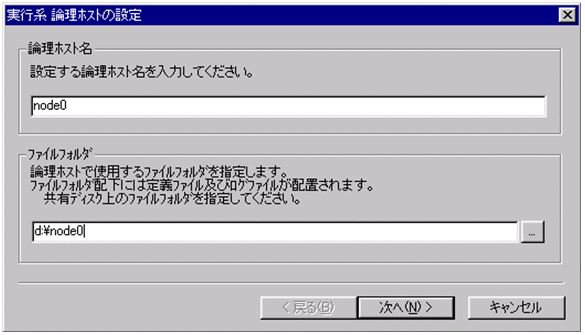

図5‒9 [実行系 論理ホストの設定]ダイアログボックス [実行系 論理ホストの設定]ダイアログボックスで,情報を作成する論理ホスト名,および共有フォルダ,共有ファイルを作成する共有ディスク上のフォルダを指定します。
「指定したフォルダ名\jp1base\」フォルダ下に,共有フォルダおよび共有ファイルが作成されます。なお,この指定をする前に,必ず共有ディスクをマウントしておいてください。
3. [次へ]ボタンをクリックする。

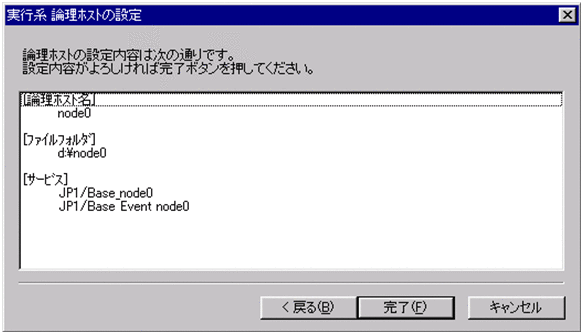

図5‒10 [実行系 論理ホストの設定]ダイアログボックス(確認画面) [実行系 論理ホストの設定]ダイアログボックス(確認画面)で,設定内容を確認できます。設定内容が正しければ,[完了]ボタンをクリックしてください。
以上で,イベントサービスの通信方式の設定以外の設定が完了します。
4. 論理ホストの認証サーバを設定する。
論理ホストには,物理ホストで設定されている認証サーバが設定されます。物理ホストと異なる認証サーバを設定する場合,GUIで設定してください。詳細については,「8.1.1 使用する認証サーバを指定する」を参照してください。
- コマンドを使って設定する場合
-
次のコマンドを実行します。共有ディスク上に共有フォルダおよび共有ファイルを作成し,認証サーバを設定します。
jbs_setup_cluster -h node0 -d d:\node0 -a node0
jbs_setup_clusterコマンドの詳細については,「15. コマンド」の「jbs_setup_cluster(Windows限定)」を参照してください。
-
論理ホストのユーザー管理機能の設定をする。
論理ホストで認証サーバを運用する場合に設定します。
- GUIで設定する場合
-
1. Windowsのスタートメニューから[プログラム]−[JP1_Base]−[JP1_Base Setup]を選択する。
2. [論理ホスト名の選択]ダイアログボックスでユーザー管理機能の設定をしたい論理ホストを選択する。
- コマンドを使って設定する場合
-
1. JP1ユーザーを登録する(論理ホストを認証サーバとして使用する場合だけ)。
認証サーバが起動していることを確認したあと,次に示すコマンドを実行して登録します。
jbsadduser -h 論理ホスト名 JP1ユーザー名
登録したJP1ユーザーを確認したい場合は次のコマンドを実行します。
jbslistuser -h 論理ホスト名
2. ユーザーマッピングの情報を共通定義情報に登録する。
ユーザーマッピング定義ファイル(jp1BsUmap.conf)の格納先を次に示します。
共有フォルダ\jp1base\conf\user_acl\jp1BsUmap.conf
ユーザーマッピング定義ファイル(jp1BsUmap.conf)の編集後,次のコマンドを実行して登録します。
jbsmkumap -h 論理ホスト名
登録したユーザーマッピング情報を確認したい場合は,次に示すコマンドを実行します。
jbsgetumap -h 論理ホスト名
3. JP1ユーザーの操作権限を設定する(論理ホストを認証サーバとして使用する場合だけ)。
ユーザー権限レベルファイル(JP1_UserLevel)の格納先を次に示します。
共有フォルダ\jp1base\conf\user_acl\JP1_UserLevel
ユーザー権限レベルファイル(JP1_UserLevel)の編集後,jbsaclreloadコマンドを実行して設定を反映します。
ユーザー管理機能の設定詳細については,「8.1 ユーザー管理の設定(Windowsの場合)」を参照してください。
-
JP1/Base本体の通信方式を変更する。
必要に応じて,物理ホストおよび論理ホストのJP1/Base本体の通信方式を変更します。
通信方式の変更が必要かどうか,および設定方法については,「6. ネットワーク構成に応じたJP1/Baseの通信設定」を参照してください。
- 認証サーバをクラスタシステムで運用する場合の注意事項
-
認証サーバの設定ファイルは次のフォルダに格納されます。
共有フォルダ\jp1base\conf\user_acl\
セカンダリー認証サーバを設置する場合は,プライマリー認証サーバの設定ファイルをセカンダリー認証サーバへコピーする必要があります。その際,セカンダリー認証サーバをクラスタ運用するかしないかで,設定ファイルのコピー先が異なるため注意が必要です。
クラスタ運用する場合のコピー先
共有フォルダ\jp1base\conf\user_acl\
クラスタ運用しない場合のコピー先
インストール先フォルダ\conf\user_acl\
設定ファイルをコピーしたあとに,次のコマンドを実行して設定を反映させてください。セカンダリー認証サーバをクラスタ運用しない場合は,-hオプションの指定は不要です。
jbs_spmd_reload -h 論理ホスト名
-
同一ホスト上で物理ホスト環境と論理ホスト環境を構築する場合の設定をする。
同一ホスト上で物理ホスト環境と論理ホスト環境を構築する場合は,ネットワーク制御の設定が必要です。詳細については,「5.4.5 同一ホスト上で物理ホスト環境と論理ホスト環境を構築する場合の設定」を参照してください。
以上で,JP1/Baseの実行系での作業は完了です。
JP1/Baseを前提とする製品(JP1/IM,JP1/AJS,およびJP1/Power Monitor)をインストールしている場合は,各製品のフェールオーバーの設定をしてください。詳細については,マニュアル「JP1/Integrated Management - Manager 構築ガイド」,「JP1/Integrated Management - Manager 運用ガイド」,「JP1/Automatic Job Management System 2 設計・運用ガイド」,「JP1/Automatic Job Management System 3 設計ガイド(システム構築編)」,「JP1/Automatic Job Management System 3 設計ガイド(業務設計編)」,「JP1/Automatic Job Management System 3 運用ガイド」,および「JP1/Power Monitor」を参照してください。
(2) 待機系での作業
待機系の物理ホスト,および論理ホストをセットアップします。
なお,待機系での作業は,実行系でのJP1/BaseおよびJP1/Baseを前提とする製品(JP1/IM,JP1/AJS,およびJP1/Power Monitor)の作業を完了したあとで行います。
-
物理ホストのユーザー管理機能を設定する。
物理ホストで認証サーバを運用する場合に設定します。ユーザー管理機能の設定については,「8.1 ユーザー管理の設定(Windowsの場合)」を参照してください。
-
実行系でjbsgetcnfコマンドを実行する。
実行系で次に示すコマンドを実行してください。退避ファイル内に共通定義情報が格納されます。
jbsgetcnf -h 論理ホスト名 > 退避ファイル名
なお,論理ホスト名は,論理ホストのセットアップ時に指定したとおりに大文字・小文字を正しく指定してください。
-
退避ファイルを待機系にコピーする。
-
待機系でjbssetcnfコマンドを実行する。
待機系で次に示すコマンドを実行してください。なお,指定する退避ファイルは,jbsgetcnfコマンドで採取した退避ファイルです。
jbssetcnf 退避ファイル名
-
論理ホストを設定する。
- GUIで設定する場合
-
1. インストール先フォルダ\bin\jp1bshasetup.exeを実行する。
2. [Baseクラスタ構成の設定]ダイアログボックスの[待機系 論理ホストの設定]ボタンをクリックする。
[待機系 論理ホストの設定]ダイアログボックスで,実行系で設定した論理ホスト名を選択します。

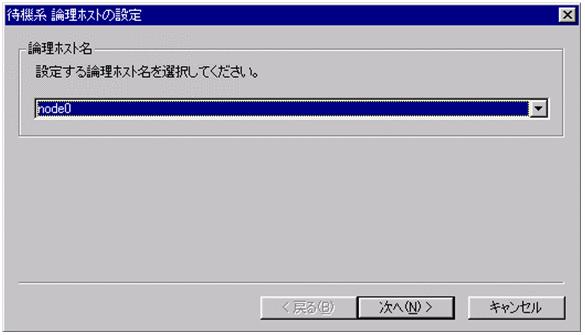

図5‒11 [待機系 論理ホストの設定]ダイアログボックス 3. [次へ]ボタンをクリックする。

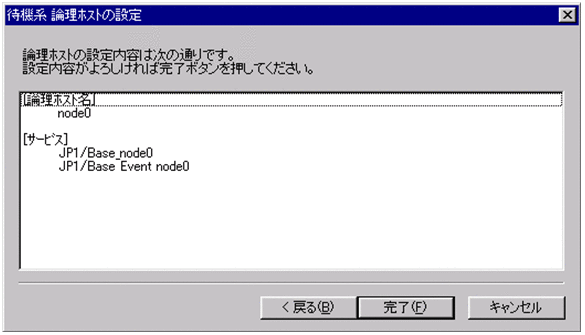

図5‒12 [待機系 論理ホストの設定]ダイアログボックス(確認画面) [待機系 論理ホストの設定]ダイアログボックス(確認画面)で,選択した論理ホストの設定内容を確認できます。設定内容が正しければ,[完了]ボタンをクリックしてください。
- コマンドを使って設定する場合
-
次のコマンドを実行します。
jbs_setup_cluster -h node0
jbs_setup_clusterコマンドの詳細については,「15. コマンド」の「jbs_setup_cluster(Windows限定)」を参照してください。
-
JP1/Base本体の通信方式を変更する。
必要に応じて,物理ホストのJP1/Base本体の通信方式を変更します。論理ホストの設定は必要ありません。
通信方式の変更が必要かどうか,および設定方法については,「6. ネットワーク構成に応じたJP1/Baseの通信設定」を参照してください。
-
同一ホスト上で物理ホスト環境と論理ホスト環境を構築する場合の設定をする。
同一ホスト上で物理ホスト環境と論理ホスト環境を構築する場合は,ネットワーク制御の設定が必要です。詳細については,「5.4.5 同一ホスト上で物理ホスト環境と論理ホスト環境を構築する場合の設定」を参照してください。
以上で,JP1/Baseの設定が完了します。
