13.11.6　システム構成

通信暗号化機能を使用すると，ビューアーホストとマネージャーホストの通信データの機密性を確保できます。通信暗号化機能を使用した場合の，推奨するシステム構成を次に示します。

〈この項の構成〉

(1)　基本のシステム構成
(2)　複数のマネージャーホストに接続するシステム構成
(3)　複数のビューアーホストが接続するシステム構成
(4)　マネージャーホストとビューアーホストの階層構成

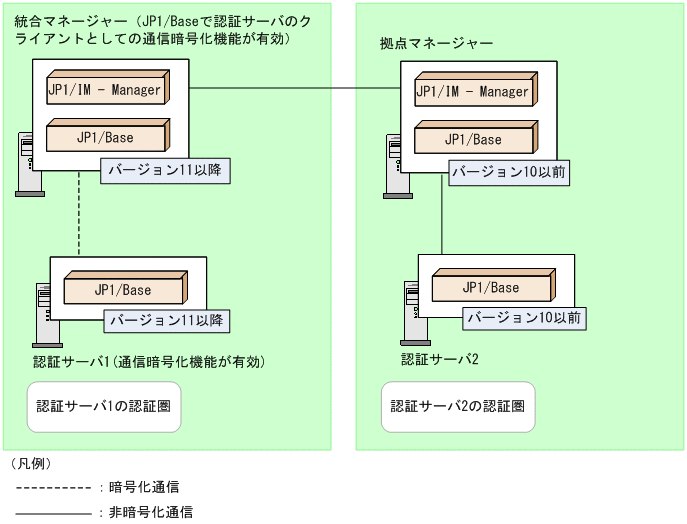

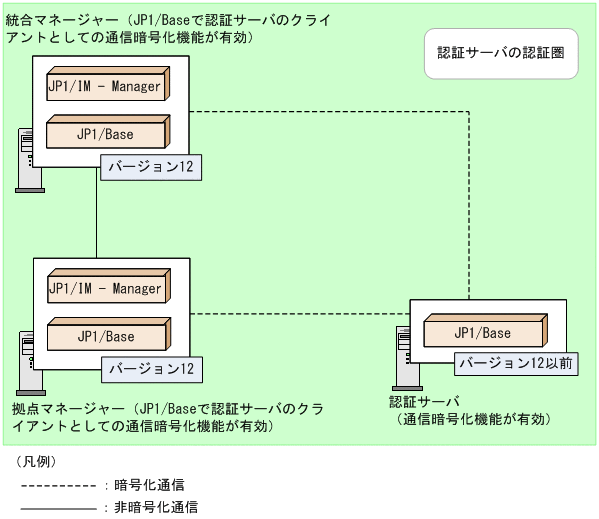

(5)　マネージャーホストと認証サーバの構成

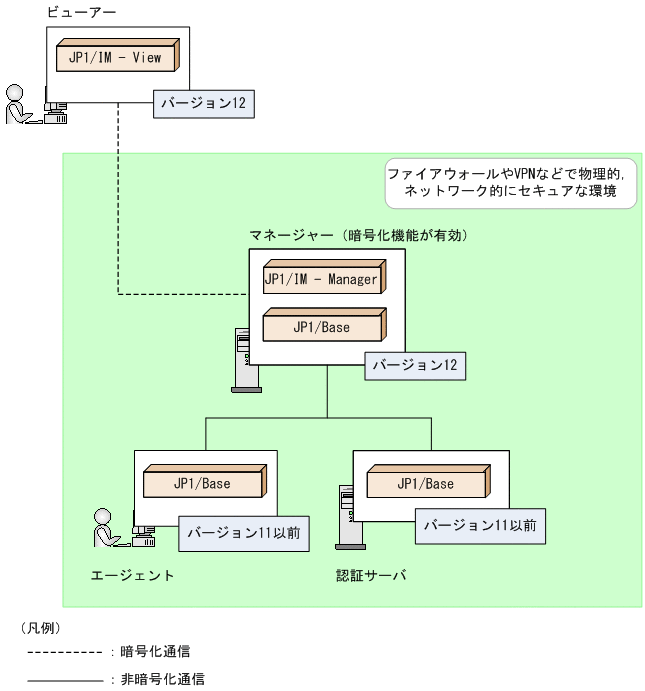

(1)　基本のシステム構成

エージェント，および認証サーバのJP1/Baseはバージョン11以前としバージョン10以前との混在環境をサポートします。

図13‒40　基本構成

ページの先頭へ

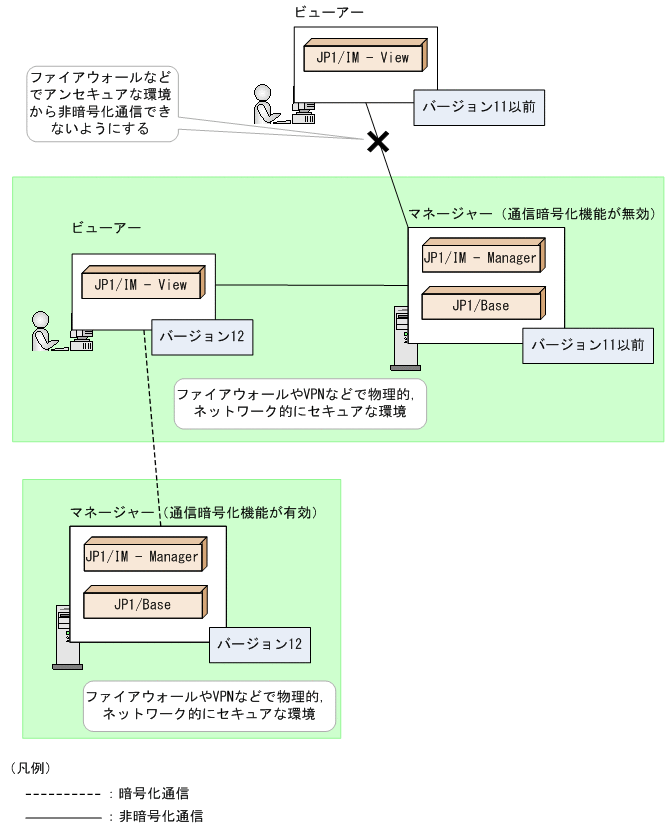

(2)　複数のマネージャーホストに接続するシステム構成

1台のビューアーホストで2台のビューアーを起動し，1台のビューアーは通信暗号化機能が有効のマネージャーホストに接続し，もう1台のビューアーは通信暗号化機能が無効のマネージャーホストに接続する場合のシステム構成を次に示します。

図13‒41　複数のマネージャーホストに接続する構成

JP1/IM - Viewで通信を暗号化するホストとしないホストを設定します。設定方法については，マニュアル「JP1/Integrated Management 2 - Manager コマンド・定義ファイル・APIリファレンス」の「非暗号化通信ホスト設定ファイル（nosslhost.conf）」（2.　定義ファイル）を参照してください。

ビューアーホストと通信暗号化機能が無効のマネージャーホスト間の通信データの機密性を確保する場合は，ファイアウォールやVPNなどで物理的，ネットワーク的にセキュアな環境にし，アンセキュアな環境のビューアーホストからのマネージャーホストへの非暗号化通信はファイアウォールなどで通信できないようにします。

ページの先頭へ

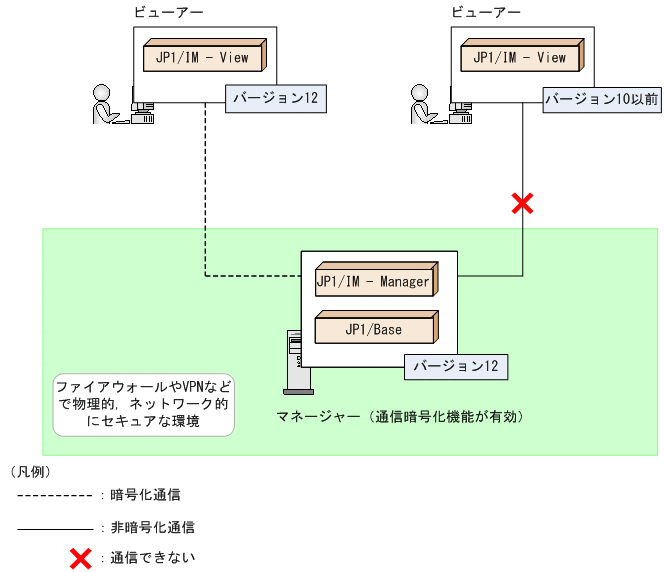

(3)　複数のビューアーホストが接続するシステム構成

マネージャーホストはビューアーホストと非暗号化通信を許可しないため，バージョン10以前のJP1/IM - Viewとの混在環境はサポートしません。

図13‒42　複数のビューアーホストが接続する構成

ページの先頭へ

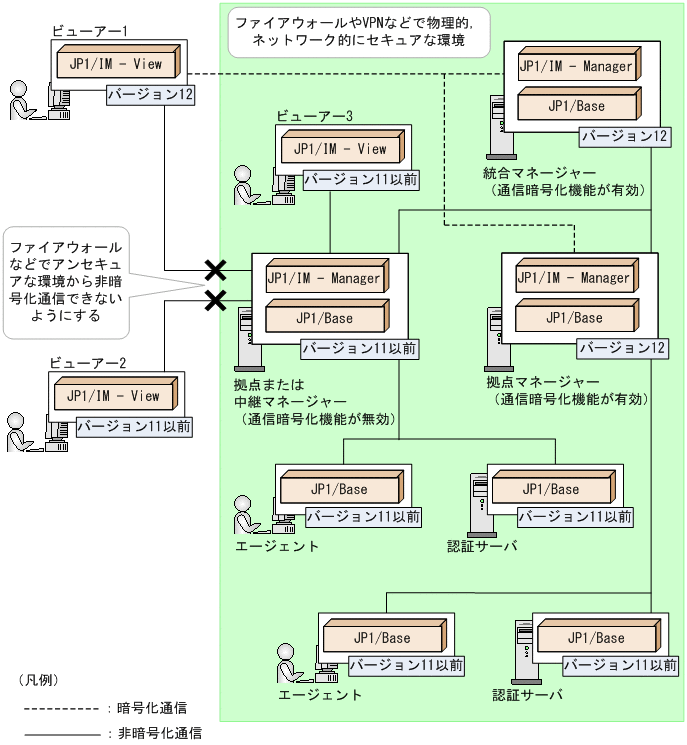

(4)　マネージャーホストとビューアーホストの階層構成

拠点または中継マネージャーホストで通信暗号化機能が無効の場合，ビューアーホストとの通信は暗号化されません。

通信データの機密性を確保する際は，ファイアウォールやVPNなどで物理的，ネットワーク的にセキュアな環境にします。アンセキュアな環境のビューアーホストからの通信はすべて暗号化し，非暗号化通信はファイアウォールなどで通信できないようにします。また，非暗号化通信するビューアーホストはセキュアな環境に配置します。
