13.11.3 証明書の配置
通信暗号化機能で使用する証明書の配置について説明します。
- 〈この項の構成〉
(1) マネージャーホストとビューアーホスト間の暗号化

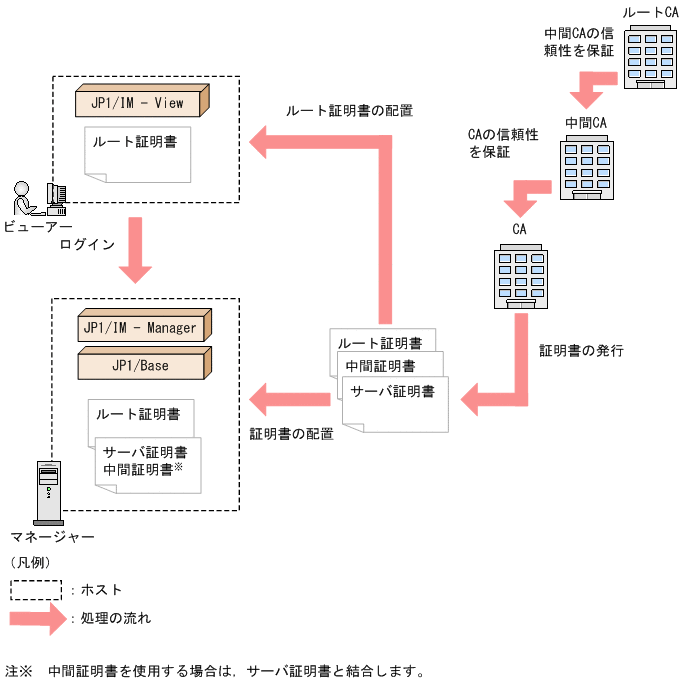

マネージャーホストとビューアーホスト間の暗号化で必要な証明書を次に示します。
|
|
![[図データ]](GRAPHICS/CS072300.GIF)
-
マネージャーホストで必要な証明書
-
マネージャーホストのサーバ証明書
-
マネージャーホストのサーバ証明書に対応するルート証明書
-
中間CA（認証局）がある場合は，マネージャーホストのサーバ証明書を発行した中間CA（認証局）の中間証明書
-
-
ビューアーホストで必要な証明書
-
マネージャーホストのサーバ証明書に対応するルート証明書
-

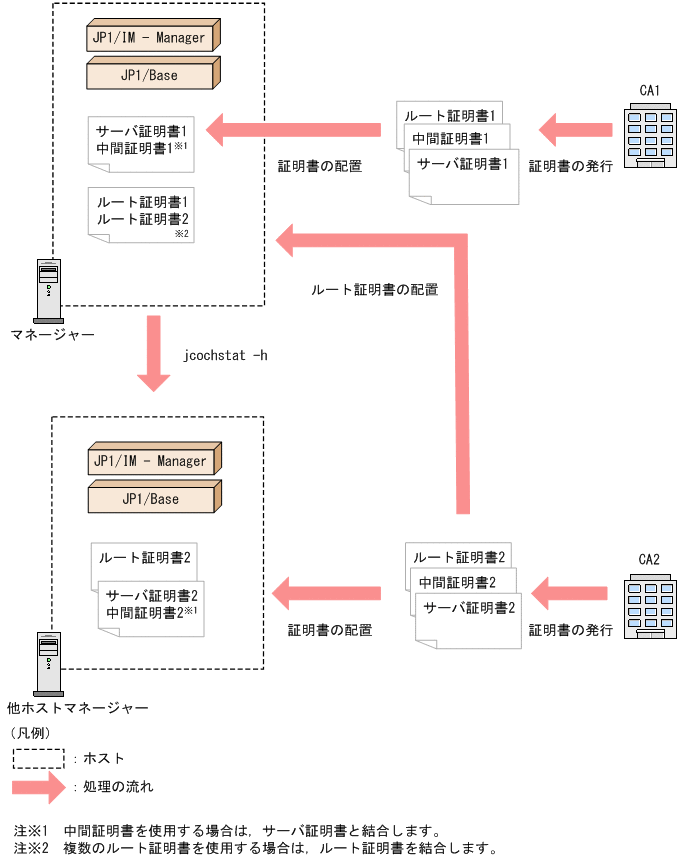

「図13-29 マネージャーとビューアー間の暗号化通信で必要な証明書」に加えて，jcochstatコマンドの-hオプションで他ホストのマネージャーの対処状況を変更するために必要な証明書を次の図に示します。
|
|
![[図データ]](GRAPHICS/CS072450.GIF)
-
マネージャーホストで必要な証明書
-
マネージャーホストのサーバ証明書
-
マネージャーホストのサーバ証明書に対応するルート証明書
-
中間CA（認証局）がある場合は，マネージャーホストのサーバ証明書を発行した中間CA（認証局）の中間証明書
-
他マネージャーホストの，サーバ証明書に対応するルート証明書
-
-
他マネージャーホストで必要な証明書
-
他マネージャーホストのサーバ証明書
-
他マネージャーホストのサーバ証明書に対応するルート証明書
-
他マネージャーホストのサーバ証明書を発行した中間CA（認証局）の中間証明書（中間CA（認証局）がある場合）
-
(2) マネージャーホストと認証サーバ間の暗号化

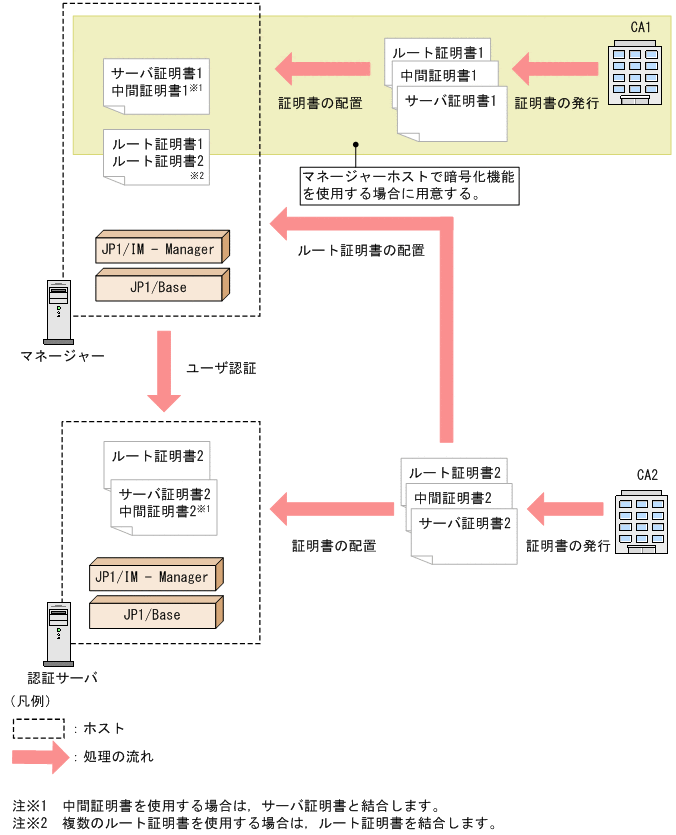

マネージャーホストと認証サーバ間の暗号化で，必要な証明書を次に示します。なお，認証サーバの通信暗号化（SSL通信）については，マニュアル「JP1/Base 運用ガイド」を参照してください。
|
|
![[図データ]](GRAPHICS/CS072400.GIF)
-
マネージャーホストで必要な証明書
-
マネージャーホストのサーバ証明書※
-
マネージャーホストのサーバ証明書に対応するルート証明書※
-
中間CA（認証局）がある場合は，マネージャーホストのサーバ証明書を発行した中間CA（認証局）の中間証明書※
-
マネージャーホストの使用するJP1/Base（認証サーバ）のサーバ証明書に対応するルート証明書
注※ マネージャーホストとビューアーホスト間で暗号化通信をしない場合は不要です。マネージャーホストとビューアーホスト間の暗号化については「13.11.3(1) マネージャーホストとビューアーホスト間の暗号化」を参照してください。
-
-
認証サーバで必要な証明書
-
認証サーバのサーバ証明書
-
認証サーバのサーバ証明書に対応するルート証明書
-
中間CA（認証局）がある場合は，認証サーバのサーバ証明書を発行した中間CA（認証局）の中間証明書
-
(3) 上位マネージャーでIM構成管理を使用する場合

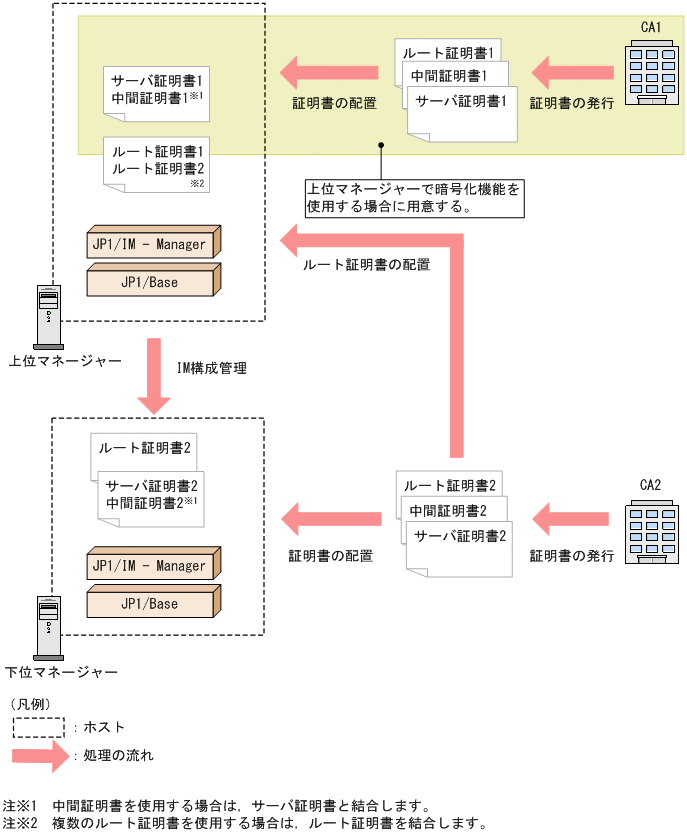

階層構成（IM構成）で，上位マネージャーでIM構成管理機能を使用し，かつ下位マネージャーで通信暗号化機能を使用する場合，上位マネージャーホストに下位マネージャーホストのルート証明書を配置します。
IM構成管理の機能については，「7. IM構成管理によるシステムの階層構成の管理」を参照してください。
|
|
![[図データ]](GRAPHICS/CS072500.GIF)
-
上位マネージャーホストで必要な証明書
-
上位マネージャーホストのサーバ証明書※
-
上位マネージャーホストのサーバ証明書に対応するルート証明書※
-
中間CA（認証局）がある場合は，上位マネージャーホストのサーバ証明書を発行した中間CA（認証局）の中間証明書※
-
下位マネージャーホストのサーバ証明書に対応するルート証明書
注※ 上位マネージャーホストとビューアーホスト間で暗号化通信をしない場合は不要です。マネージャーホストとビューアーホスト間の暗号化については「13.11.3(1) マネージャーホストとビューアーホスト間の暗号化」を参照してください。
-
-
下位マネージャーホストで必要な証明書
-
下位マネージャーホストのサーバ証明書
-
下位マネージャーホストのサーバ証明書に対応するルート証明書
-
中間CA（認証局）がある場合は，下位マネージャーホストのサーバ証明書を発行した中間CA（認証局）の中間証明書
-
(4) ルート証明書の配置の詳細
通信暗号化機能では，クライアントに配置したルート証明書を更新・削除するため，ルート証明書がどのサーバに対応するルート証明書か意識してクライアントに配置する必要があります。
暗号化通信のクライアントとなるホストはビューアーホスト，マネージャーホストです。
複数のルート証明書をマネージャーホストに配置する場合は，ルート証明書を結合して一つのファイルにする必要があります。
複数のルート証明書をビューアーホストに配置する場合は，ルート証明書を結合して一つのファイルにする必要はありません。
ルート証明書の更新・削除の主な契機を次に示します。
-
認証局によってルート証明書が変更された場合
-
ルート証明書に対応するサーバ証明書を使用するホストで通信暗号化機能の使用をやめるなど，ルート証明書に対応するサーバがなくなる場合
次に，ルート証明書の配置の詳細について，ビューアーホスト（クライアント）とマネージャーホスト（サーバ）を例にして説明します。
-
1台のビューアーホストから1台のマネージャーホストに接続する構成
マネージャーホストが1台のため，ビューアーホストに配置するルート証明書は1枚です。
-
ビューアーホストと統合マネージャーホストの通信を暗号化する構成

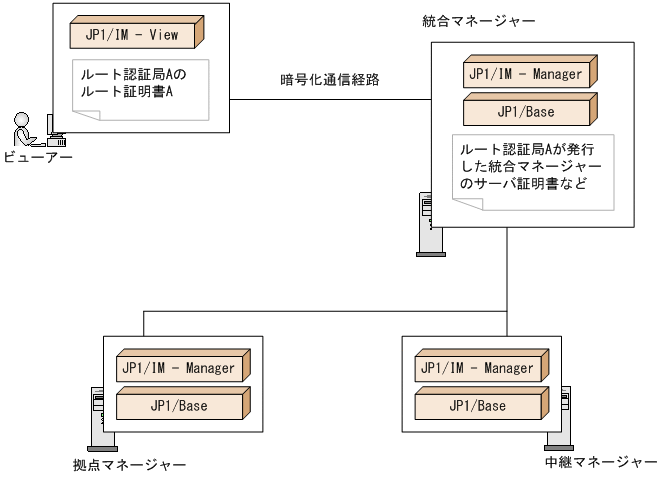

- 統合マネージャーは通信暗号化機能が有効で，拠点マネージャーおよび中継マネージャーを階層構成とする場合の構成を次の図に示します。
-
図13‒33 ビューアーホストのルート証明書配置の構成（例1） ![[図データ]](GRAPHICS/CS073400.GIF)
-
-
1台のビューアーホストから複数のマネージャーホストに接続する構成で各マネージャーホストのサーバ証明書に対応するルート証明書が異なる場合
各マネージャーホストに対応するルート証明書をビューアーホストに配置します。そのため，ビューアーホストに配置するルート証明書は，マネージャーホストの台数分の枚数です。
-
ビューアーホストと統合マネージャーホスト，および拠点マネージャーホストの通信を暗号化する構成

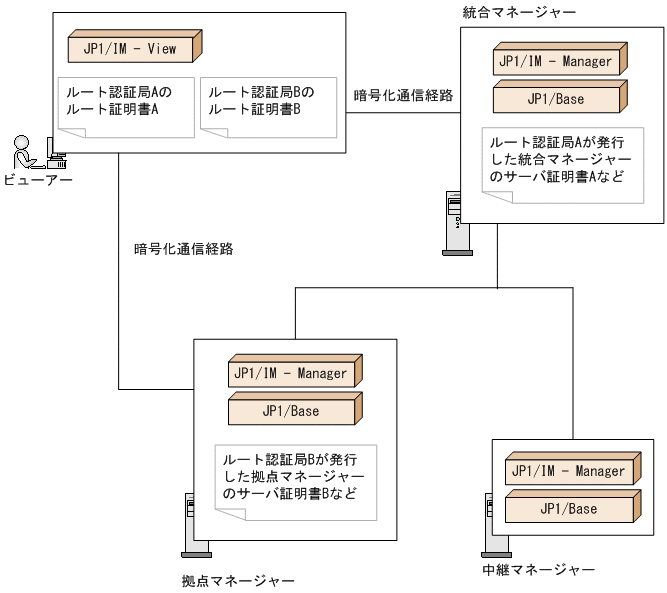

- 統合マネージャーの通信暗号化機能が有効，拠点マネージャーの通信暗号化機能が有効，統合・拠点マネージャーのサーバ証明書に対応するルート証明書が異なる場合，1台のビューアーホストで複数のマネージャーホストを監視する構成を次の図に示します。統合マネージャーは，拠点マネージャーおよび中継マネージャーを階層構成とします。
-
図13‒34 ビューアーホストのルート証明書配置の構成（例2） ![[図データ]](GRAPHICS/CS073800.GIF)
-
-
1台のビューアーホストから複数のマネージャーホストに接続する構成で各マネージャーホストのサーバ証明書に対応するルート証明書が同じ場合
各マネージャーホストに対応するルート証明書が同じため，ビューアーホストに配置するルート証明書は1枚です。また，同じルート証明書を異なるファイル名で配置することで，マネージャーホストとルート証明書の対応を1対1にできます。1対1にすることでルート証明書を削除する際に，マネージャーホストに対応するルート証明書がどれか明確になります。1枚のルート証明書が複数のマネージャーホストに対応するルート証明書を削除する場合は，対応するマネージャーホストがないことを確認します。
-
ビューアーホストと統合マネージャーホストの通信，およびビューアーホストと拠点マネージャーホストの通信を暗号化する構成
統合，および拠点マネージャーのサーバ証明書に対応するルート認証書が同じであるため，JP1/IM - Viewに配置するルート証明書は統合，および拠点マネージャーで同一のルート証明書となります。

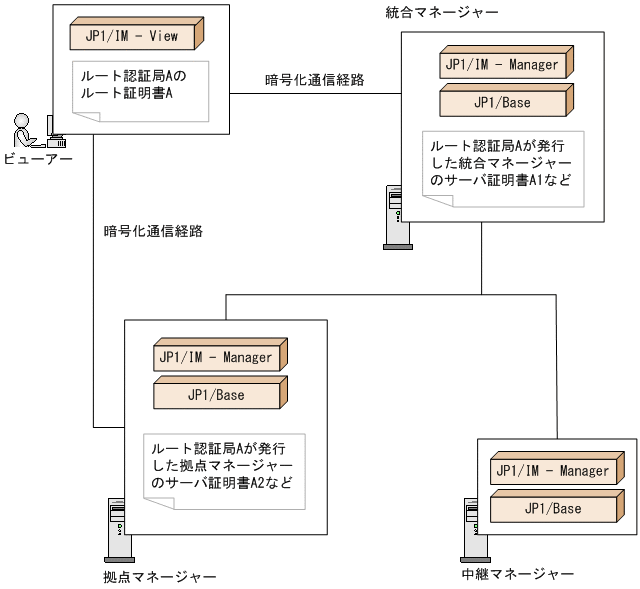

- 統合マネージャーの通信暗号化機能が有効，拠点マネージャーの通信暗号化機能が有効，統合・拠点マネージャーのサーバ証明書に対応するルート証明書が同じ場合，1台のビューアーホストで複数のマネージャーホストを監視する構成を次の図に示します。統合マネージャーは，拠点マネージャーおよび中継マネージャーを階層構成とします。
-
図13‒35 ビューアーホストのルート証明書配置の構成（例3） ![[図データ]](GRAPHICS/CS073600.GIF)
-
