13.11.1 通信暗号化機能で暗号化できる範囲

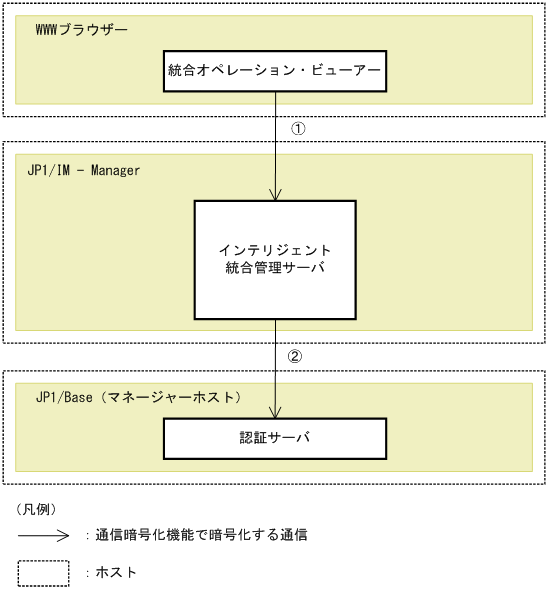

通信暗号化機能で暗号化できる範囲を次の図，および表で示します。
|
|
![[図データ]](GRAPHICS/DD072550.GIF)
図中の丸付き番号は，次に示す項番にそれぞれ対応しています。
|
項番 |
通信個所 |
説明 |
|
|---|---|---|---|
|
接続元 |
接続先 |
||
|
1 |
WWWブラウザー（統合オペレーション・ビューアー） |
インテリジェント統合管理サーバ※1 |
ビューアー（統合オペレーション・ビューアー）からJP1/IM - Manager（インテリジェント統合管理基盤）への接続で使用 |
|
2 |
インテリジェント統合管理サーバ※2 |
認証サーバ |
ユーザー認証で使用 |
注※1 該当の通信個所を暗号化通信にする際は，JP1/BaseのSSL通信定義ファイルのBASESSLパラメーターにjp1imcmdaを設定します。詳細はマニュアル「JP1/Base 運用ガイド」を参照してください。
注※2 該当の通信個所を暗号化通信にする際は，JP1/BaseのSSL通信定義ファイルのBASESSLパラメーターにjp1bsuserを設定します。詳細はマニュアル「JP1/Base 運用ガイド」を参照してください。
|
|
![[図データ]](GRAPHICS/CS072000.GIF)
図中の丸付き番号は，次に示す項番にそれぞれ対応しています。
|
項番 |
通信個所※1 |
説明 |
|
|---|---|---|---|
|
接続元 |
接続先 |
||
|
1 |
セントラルコンソール・ビューアー |
イベントコンソールサービス※2 |
JP1/IM - ViewからJP1/IM - Manager（イベントコンソールサービス）への接続で使用 |
|
2 |
セントラルコンソール・ビューアー |
コマンド実行※2 |
JP1/IM - Viewからコマンド実行する際に使用 |
|
3 |
jcochstatコマンド※2 |
イベントコンソールサービス（他ホスト）※2 |
jcochstatコマンドの-hオプションで他ホストを指定して実行する際に使用 |
|
4 |
イベントコンソールサービス※3 |
認証サーバ※3 |
ユーザー認証で使用 |
|
5 |
イベントコンソールサービス※4 |
イベントサービス（エージェントホスト）※4 |
イベントコンソールサービスからエージェントホストのイベントサービスへの接続で使用 |
注※1 jcochfilterコマンド，jcochstatコマンド（-hオプションで論理ホスト名を指定した場合，または-hオプションを省略した場合），イベント基盤サービス，アクション実行サービスでは，内部処理で通信暗号化機能を使用します。
注※2 該当の通信個所を暗号化通信にする際は，JP1/BaseのSSL通信定義ファイルのBASESSLパラメーターにjp1imcmdaを設定します。詳細はマニュアル「JP1/Base 運用ガイド」を参照してください。
注※3 該当の通信個所を暗号化通信にする際は，JP1/BaseのSSL通信定義ファイルのBASESSLパラメーターにjp1bsuserを設定します。詳細はマニュアル「JP1/Base 運用ガイド」を参照してください。
注※4 該当の通信個所を暗号化通信にする際は，JP1/BaseのSSL通信定義ファイルのBASESSLパラメーターにjp1imcmdaとjp1bsagentを設定します。詳細はマニュアル「JP1/Base 運用ガイド」を参照してください。
|
|
![[図データ]](GRAPHICS/CS072100.GIF)
図中の丸付き番号は，次に示す項番にそれぞれ対応しています。
|
項番 |
通信個所※1 |
説明 |
|
|---|---|---|---|
|
接続元 |
接続先 |
||
|
1 |
セントラルスコープ・ビューアー |
セントラルスコープサービス※2 |
JP1/IM - ViewからJP1/IM - Manager（セントラルスコープサービス）への接続で使用 |
|
2 |
セントラルスコープサービス※3 |
認証サーバ※3 |
ユーザー認証で使用 |
注※1 jcschstatコマンド，jcsdbexportコマンド，jcsdbimportコマンドでは，内部処理で通信暗号化機能を使用します。
注※2 該当の通信個所を暗号化通信にする際は，JP1/BaseのSSL通信定義ファイルのBASESSLパラメーターにjp1imcmdaを設定します。詳細はマニュアル「JP1/Base 運用ガイド」を参照してください。
注※3 該当の通信個所を暗号化通信にする際は，JP1/BaseのSSL通信定義ファイルのBASESSLパラメーターにjp1bsuserを設定します。詳細はマニュアル「JP1/Base 運用ガイド」を参照してください。
|
|
![[図データ]](GRAPHICS/CS072200.GIF)
図中の丸付き番号は，次に示す項番にそれぞれ対応しています。
|
項番 |
通信個所※1 |
説明 |
|
|---|---|---|---|
|
接続元 |
接続先 |
||
|
1 |
IM構成管理・ビューアー |
IM構成管理サービス※2 |
JP1/IM - ViewからJP1/IM - Manager（IM構成管理サービス）への接続で使用 |
|
2 |
IM構成管理サービス |
下位マネージャーのIM構成管理サービス※2 |
IM構成同期を実行する際に使用 |
|
3 |
IM構成管理サービス※3 |
認証サーバ※3 |
ユーザー認証で使用 |
注※1 jcfexportコマンド，jcfimportコマンド，jcfvirtualchstatコマンド，jcfaleltdefコマンド，jcfaleltreloadコマンド，jcfaleltstartコマンド，jcfaleltstatコマンド，jcfaleltstopコマンド，jcfallogdefコマンド，jcfallogreloadコマンド，jcfallogstartコマンド，jcfallogstatコマンド，jcfallogstopコマンドでは，内部処理で通信暗号化機能を使用します。
注※2 該当の通信個所を暗号化通信にする際は，JP1/BaseのSSL通信定義ファイルのBASESSLパラメーターにjp1imcmdaを設定します。詳細はマニュアル「JP1/Base 運用ガイド」を参照してください。
注※3 該当の通信個所を暗号化通信にする際は，JP1/BaseのSSL通信定義ファイルのBASESSLパラメーターにjp1bsuserを設定します。詳細はマニュアル「JP1/Base 運用ガイド」を参照してください。
