12.2.5 監視グループの状態変更条件の定義の検討
監視グループの状態変更条件を定義することで，監視ツリーによるシステム監視がより詳細にできるようになります。
例えば，以降に説明するようなロードバランサーを用いて負荷分散をしているシステムの監視の場合，下位の監視ノードの障害が，上位の監視グループの障害にはならないことがあります。このような特殊な条件下のシステム監視の場合，監視グループの状態変更条件を定義することで，より正確にシステムの状態を管理できるようになります。
ただし，監視グループの状態変更条件を定義する場合には，以降で説明する制限事項があることも留意してください。
(1) 監視グループの状態変更条件の定義例

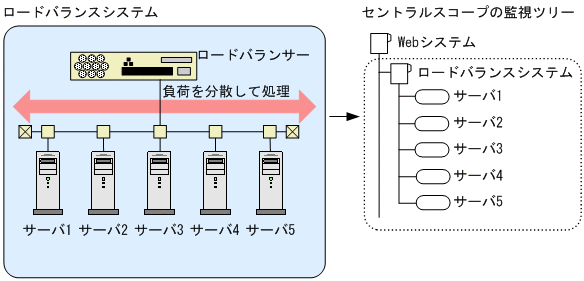

例えば，次のようなロードバランスシステムを，監視ツリーで監視したい場合について説明します。なお，ここでいうロードバランスシステムとは，ロードバランサーを用いて負荷分散をしているシステムを指します。
|
|
![[図データ]](GRAPHICS/CS061800.GIF)
- なお，この説明での監視ノードは次のように省略します。
-
-
「Webシステム」：監視グループ(Webシステム)
-
「ロードバランスシステム」：監視グループ(ロードバランスシステム)
-
「サーバX」：監視オブジェクト(サーバX)
-
- また，次のような条件があるものとします。
-
Webシステムを構成するサーバ群（サーバ1〜サーバ5）の内，60％以上（3／5個以上）のサーバの負荷が警告域に達したときに，Webシステムの異常と判定する。

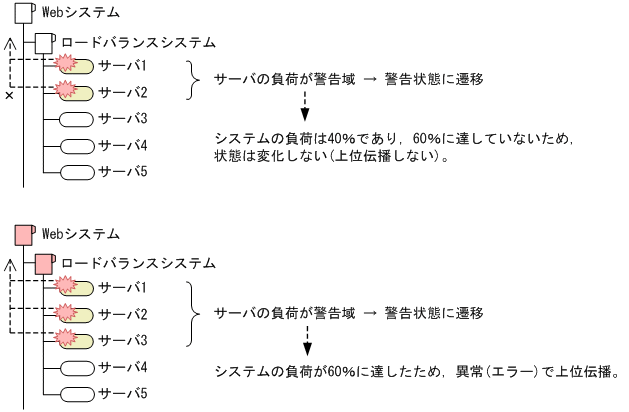

このようなシステムを監視ツリーで監視する場合には，状態の上位伝播の動作として，次のように検討します。
|
|
![[図データ]](GRAPHICS/CS061900.GIF)
この場合，監視グループの状態変更条件の定義は次のようになります。
|
監視ノード名称 |
監視グループの状態変更条件 |
||
|---|---|---|---|
|
状態 |
子ノードの状態※ |
比較条件 |
|
|
ロードバランスシステム |
エラー |
警告 |
比率：60％以上 または 個数：3個以上 |
注※ ここで設定する状態は，設定した状態よりも優先度の高い状態を含みます。例えば，「エラー」を設定した場合には「緊急」「警戒」「致命的」も含みます。
上記のように設定した場合，「警告」より優先度の高い状態になった「サーバX」が，60％以上または3個以上にならないかぎり，「ロードバランスシステム」「Webシステム」の状態は「初期状態」から変化しません。したがって，上位の監視グループである「ロードバランスシステム」「Webシステム」から，状態変更イベントの検索ができなくなります。
下位の監視ノードの状態変更を管理したい場合，また，上位の監視グループから下位の監視ノードの状態変更イベントを検索したい場合は，例えば次の表に示す定義をしておくことをお勧めします。
|
監視ノード名称 |
監視グループの状態変更条件 |
||
|---|---|---|---|
|
状態 |
子ノードの状態※ |
比較条件 |
|
|
ロードバランスシステム |
エラー |
警告 |
比率：60％以上 または 個数：3個以上 |
|
警告または正常 |
警告 |
比率：20％以上 または 個数：1個以上 |
|
注※ ここで設定する状態は，設定した状態よりも優先度の高い状態を含みます。例えば，「エラー」を設定した場合には「緊急」「警戒」「致命的」も含みます。
(2) 監視グループの状態変更条件の定義についての制限事項
監視グループの状態変更条件を定義する場合には，次のような制限事項に留意してください。
-
子ノードが障害色になっていても，上位の監視グループに上位伝播しない。
子ノードが「エラー」になっていても，上位の監視グループは「初期状態」になっている場合があります。この場合，最上位の監視グループまで状態が伝播しないため，アラームランプも点滅しません。
-
状態変更イベントの検索をした場合，下位すべての監視ノードの状態変更イベントが検索結果に表示されないことがある。
検索の対象とした監視グループから，障害色になっている監視オブジェクトまでの間に「初期状態」の監視グループがある場合には，「初期状態」の監視グループ以下の状態変更イベントは，検索の対象外になります。
この場合には，監視ノード検索で，障害色の監視ノードを検索したあと，状態変更イベントの検索をする必要があります。
上記の2項目が，運用上問題になる場合は，子ノードが一つでも「エラー」になった場合に，上位の監視グループを「警告」にする，などの定義をしてください。
-
子ノード数が追加・削除などにより増減した場合には，状態変更条件を見直す必要がある。
子ノードの増減に対しては，定義を見直す必要があります。例えば，子ノード数が5の監視グループに対して，状態変更条件を設定している場合，個数：3個以上，比率：60％以上は同義ですが，子ノードを追加したあとは次のように異なります。
-
個数：3個以上を設定したあと，子ノードを5追加し，子ノード数が10になった場合でも，個数：3個以上のままです（3を契機に状態が変更されます）。
-
比率：60％以上を設定したあと，子ノードを5追加し，子ノード数が10になった場合には，10の60％，つまり6になります（6を契機に状態が変更されます）。
セントラルスコープは自動的に状態変更条件の定義を修正しないため，定期的に状態変更条件の定義を見直すようにしてください。
-
-
対処済み連動機能を使用している場合，下位の監視オブジェクトに対して対処を終えると（状態変更イベントをすべて「対処済」にすると），監視グループは「初期状態」になる。つまり，状態変更イベントの検索の対象外になる。
なお，これが運用上問題になる場合は，一つの子ノードの状態が変わったときに，監視グループの状態も合わせて変わるよう設定してください。例えば，子ノードが一つでも「正常」に遷移した場合，監視グループの状態を「正常」にするなどです。
