7.3.4　仮想化システム構成の表示

仮想化システム構成は，［IM構成管理］画面の［ホスト一覧］ページのツリー表示領域に表示できます。次の条件がすべて成立する場合に，仮想ホストが動作するホストを親ホスト，仮想ホストを子ホストとしてホスト同士の階層構成が表示されます。

ホスト同士の階層構成を［ホスト一覧］ページ表示する条件

仮想化システム構成の表示の仕組みを，次の図に示します。

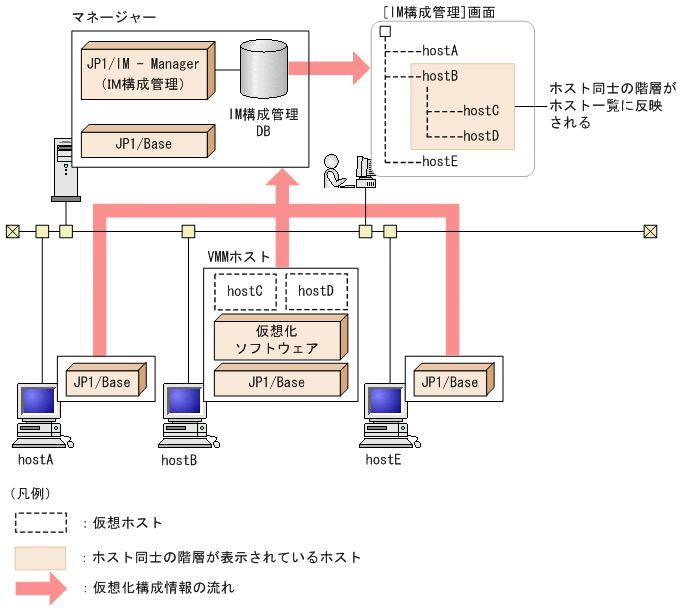

図7‒19　仮想化システム構成の表示の仕組み

この図では，物理ホストがhostA，hostB，hostEで構成され，物理ホストのhostBに仮想ホストhostC，hostDが構成されています。各ホストからホスト情報や仮想化構成情報などを収集して，IM構成管理・ビューアーに表示すると，仮想化システム構成が確認できます。

IM構成管理・ビューアーで仮想化システム構成を表示した画面例を，次の図に示します。

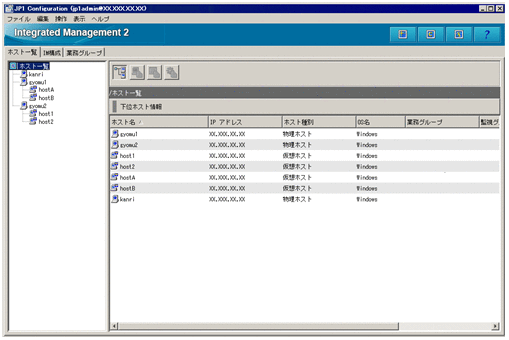

図7‒20　IM構成管理・ビューアーで仮想化システム構成を表示した画面例

仮想化構成収集を実行して登録された仮想ホストは，登録された順番で表示されます。

なお，仮想化システム構成のホスト情報をインポートすると，IM構成管理が持つホスト情報，システムの階層構成（IM構成），プロファイルは削除されます。プロファイルを管理するには，インポート後にホスト情報，IM構成，プロファイルを収集する必要があります。

〈この項の構成〉

(1)　同じホストに対する上位および下位の階層構成が同時に表示される場合について

［ホスト一覧］ページに表示されている仮想化システム構成内のホストのうち，次の条件を満たす仮想ホストは，自身のVMMサーバを上位とした階層構成と，自身をVMMサーバとして設定しているホストを下位とした階層構成が同時に表示されます。

自身をVMMサーバとして設定しているホストを下位とした階層構成は，自身のVMMサーバと同位に表示されます。
