7.2.1　IM構成管理で管理対象となるシステムの階層構成

IM構成管理では，管理対象のホスト間の関係を定義することによって，JP1/IMのシステムの構成を階層化して管理します。

IM構成管理でシステムの階層構成を定義すると，JP1/IMで次のことができるようになります。

JP1イベントの上位ホストへの転送
JP1/IM - Viewからのコマンド実行
JP1/IMからの自動アクション
定義情報の収集と配布

また，システムの階層構成に追加したホストに対して，IM構成管理でJP1/Baseのプロファイル，リモートの監視対象ホストのプロファイルを管理できるようになります。

構成管理機能で定義するシステムの階層構成の例を，次の図に示します。

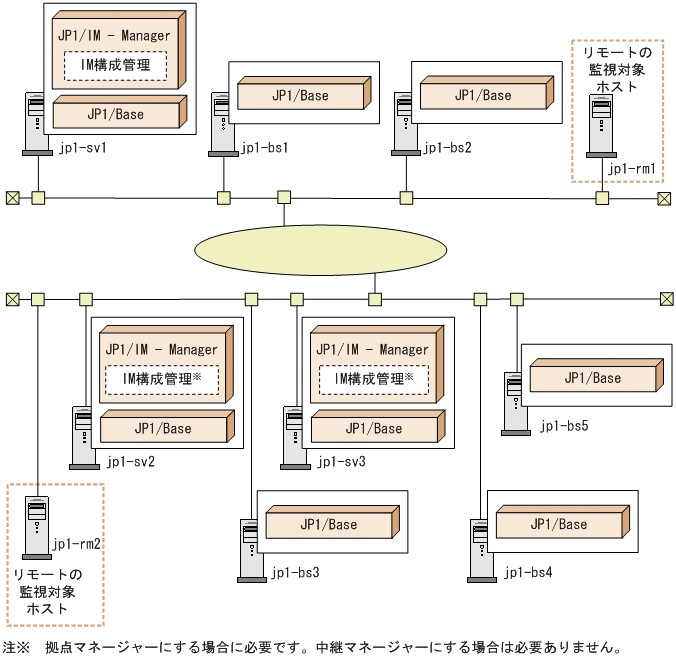

図7‒6　システムの階層構成例（マシン構成）

IM構成管理で3階層のシステムの階層構成を定義する場合，次の2種類の構成を定義できます。

統合マネージャーでエージェントを一括管理する構成
拠点マネージャーで拠点ごとにエージェントを管理する構成

なお，リモートの監視対象ホストの場合は，階層構成を定義できません。統合マネージャーで管理する場合は，統合マネージャーから操作して統合マネージャーの配下に追加してください。拠点マネージャーで管理する場合は，拠点マネージャーから操作して拠点マネージャーの配下に追加してください。

〈この項の構成〉

(1)　統合マネージャーでエージェントを一括管理する構成
(2)　拠点マネージャーで拠点ごとにエージェントを管理する構成
(3)　統合マネージャーでリモートの監視対象ホストを管理する構成
(4)　拠点マネージャーで拠点ごとにリモートの監視対象ホストを管理する構成

(1)　統合マネージャーでエージェントを一括管理する構成

統合マネージャーでJP1/IMのシステム内のエージェントを一括して管理する場合，中間の階層に中継マネージャーを置いて，エージェントの情報を集約します。

中継マネージャーではIM構成管理を使用しません。

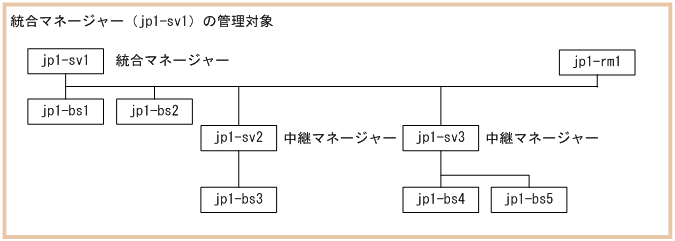

図7‒7　システムの階層構成例（統合マネージャーで一括管理する場合）

この図の例で，統合マネージャーから各ホストに対して実行できる操作を，次の表に示します。

表7‒7　統合マネージャーから実行できる操作（中継マネージャーを設置した場合）
対象ホスト		操作
対象ホスト		システムの階層構成の参照	システムの階層構成の変更	ホスト情報の参照	プロファイル情報の参照・変更
統合マネージャー（jp1-sv1）		○	○	○	○
中継マネージャー（jp1-sv2およびjp1-sv3）		○	○	○	○
エージェント	統合マネージャーの配下（jp1-bs1およびjp1-bs2）	○	○	○	○
エージェント	中継マネージャーの配下（jp1-bs3，jp1-bs4およびjp1-bs5）	○	○	○	○

（凡例）　○：実行できる

ページの先頭へ

(2)　拠点マネージャーで拠点ごとにエージェントを管理する構成

拠点マネージャーで各拠点のエージェントを管理する場合，中間の階層に拠点マネージャーを置きます。

拠点マネージャーではIM構成管理を使用します。

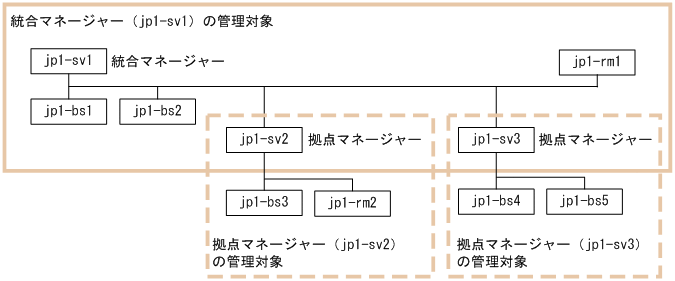

図7‒8　システムの階層構成例（拠点マネージャーごとに管理する場合）

この図の例で，統合マネージャーから各ホストに対して実行できる操作を，次の表に示します。

表7‒8　統合マネージャーから実行できる操作（拠点マネージャーを設置した場合）
対象ホスト		操作
対象ホスト		システムの階層構成の参照	システムの階層構成の変更	ホスト情報の参照	プロファイル情報の参照・変更
統合マネージャー（jp1-sv1）		○	○	○	○
拠点マネージャー（jp1-sv2およびjp1-sv3）		○	○	○	○
エージェント	統合マネージャーの配下（jp1-bs1およびjp1-bs2）	○	○	○	○
エージェント	拠点マネージャーの配下（jp1-bs3，jp1-bs4およびjp1-bs5）	○	×	×	×

（凡例）　○：実行できる　×：実行できない

「図7-8　システムの階層構成例（拠点マネージャーごとに管理する場合）」の例で，拠点マネージャーから各ホストに対して実行できる操作を，次の表に示します。

表7‒9　拠点マネージャーから実行できる操作（拠点マネージャーを設置した場合）
対象ホスト		操作
対象ホスト		システムの階層構成の参照	システムの階層構成の変更	ホスト情報の参照	プロファイル情報の参照・変更
統合マネージャー（JP1-sv1）		○^※	×	×	×
拠点マネージャー（自ホスト）		○	○	○	○
拠点マネージャー（自ホスト以外）		×	×	×	×
エージェント	統合マネージャーの配下（jp1-bs1およびjp1-bs2）	×	×	×	×
	拠点マネージャー（自ホスト）の配下	○	○	○	○
	拠点マネージャー（自ホスト以外）の配下	×	×	×	×

（凡例）　○：実行できる　×：実行できない

注※: 拠点マネージャーの1階層上に統合マネージャーがある場合だけ参照できます。

ページの先頭へ

(3)　統合マネージャーでリモートの監視対象ホストを管理する構成

統合マネージャーでリモートの監視対象ホストを管理する場合，リモートの監視対象ホストを統合マネージャーの直下に配置します。

「図7-7　システムの階層構成例（統合マネージャーで一括管理する場合）」の例で，統合マネージャーから各ホストに対して実行できる操作を，次の表に示します。

表7‒10　統合マネージャーから実行できる操作（リモートの監視対象ホストの場合）
対象ホスト		操作
対象ホスト		システムの階層構成の参照	システムの階層構成の変更	ホスト情報の参照	プロファイル情報の参照・変更
リモートの監視対象ホスト	統合マネージャーの配下（jp1-rm1）	○	○	○	○
	拠点マネージャーの配下	×	×	×	×
	中継マネージャーの配下（jp1-rm2）	×	×	×	×

（凡例）　○：実行できる　×：実行できない

ページの先頭へ

(4)　拠点マネージャーで拠点ごとにリモートの監視対象ホストを管理する構成

拠点マネージャーでリモートの監視対象ホストを管理する場合，リモートの監視対象ホストを拠点マネージャーの直下に配置します。

表7‒11　拠点マネージャーから実行できる操作（リモートの監視対象ホストの場合）
対象ホスト		操作
対象ホスト		システムの階層構成の参照	システムの階層構成の変更	ホスト情報の参照	プロファイル情報の参照・変更
リモートの監視対象ホスト	統合マネージャーの配下（jp1-rm1）	×	×	×	×
	拠点マネージャー（自ホスト）の配下（jp1-rm2）	○	○	○	○
	拠点マネージャー（自ホスト以外）の配下	×	×	×	×
	中継マネージャーの配下	×	×	×	×

（凡例）　○：実行できる　×：実行できない
