3.6　関連ノード表示機能

関連ノード表示機能は，監視対象間の関連（ナレッジ）をJP1/IMが管理し，関連ノードのつながりを可視化する機能です。統合オペレーション・ビューアーで選択したIM管理ノードを起点にして，次のどちらかの条件に当てはまるIM管理ノード（関連ノード）を表示します。

• IM管理ノードリンク^※で関連する（fromまたはtoに該当する）

• IM管理ノードツリーの親，または子に該当する

注※

IM管理ノードリンクは，他製品連携用のプラグインファイルで生成したオブジェクトと，IM管理ノードリンク定義ファイル（imdd_nodeLink_def.conf）を合わせた情報です。他製品連携用のプラグインファイルの詳細については，マニュアル「JP1/Integrated Management 2 - Manager コマンド・定義ファイル・APIリファレンス」の「4.　ユーザー作成プラグイン」を参照してください。

IM管理ノードリンク定義ファイル（imdd_nodeLink_def.conf）については，マニュアル「JP1/Integrated Management 2 - Manager コマンド・定義ファイル・APIリファレンス」の「IM管理ノードリンク定義ファイル（imdd_nodeLink_def.conf）」（2.　定義ファイル）を参照してください。

これらの条件に合致して表示されたIM管理ノード（関連ノード）を，統合オペレーション・ビューアーの［関連ノード］タブに，数珠つなぎで表示します。関連が画面に表示されるため，システムにおける個人スキルのノウハウの共有が容易になります。

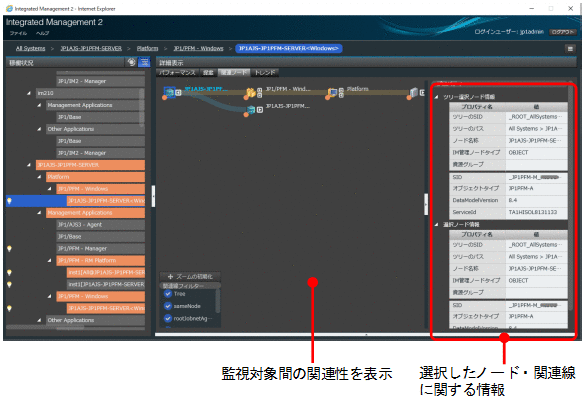

図3‒15　関連ノード表示の例

IM管理ノードをクリックすると，選択したノードの関連ノードが表示されます。また，ジョブの実行先ホストや資源グループ名などの関連性を示す情報，および実行先ホストに関係するジョブなどの関連の詳細情報を，同じ画面で確認できます。

関連はその種類によって，画面に表示される色が異なります。また，［関連線フィルター］によって，画面に表示する関連を絞り込むことができます。関連線フィルターの項目とその意味を次に示します。

JP1/AJSと連携した場合

• rootJobnetExecutionOrder：ルートジョブネット実行順序の関連

• managerAgent：JP1製品のマネージャーとエージェントの関連

• rootJobnetAgent：ルートジョブネットとAJSエージェントの関連

• sameNode：名称が同一のノードの関連

JP1/NNMiと連携した場合

• L2Connection：JP1/NNMiで管理するレイヤー2接続線の関連

JP1/OAと連携した場合

• Infrastructure：JP1/OAで管理するインフラリソースの関連

JP1/SSOと連携した場合

• monitoringConfiguration：監視製品の構成における製品と監視対象の関連

JP1/PFMと連携した場合は，JP1/PFM - ManagerおよびJP1/PFM - RMと監視対象の関連を表示できます。

なお，IM管理ノードツリーの親，または子に該当する場合，ログインユーザーが所属していない資源グループのIM管理ノードは表示されません。
