3.2.1　IM管理ノードの構造

IM管理ノードの構造について説明します。

• 管理オブジェクト

  インテリジェント統合管理基盤によって管理される対象です。管理オブジェクトには，対応するSIDが存在します。

  管理オブジェクトに関連したJP1イベントを受信すると，そのJP1イベントの重要度と重大度，対処状況を基に管理オブジェクトを評価し，それに基づいてシステムの状態の色が変化します。

  また，管理オブジェクトには，オブジェクトルートとオブジェクトの2種類のノードが存在します。オブジェクトルートは，管理対象となるノードの最上位ノードです。オブジェクトルートには，ホストやストレージなどが存在します。

• 管理グループ

  管理オブジェクトをグループ化したものです。管理オブジェクトまたは管理グループを含みます。管理グループには，対応するSIDは存在しません。

  上位の管理グループに含まれる下位の管理オブジェクトまたは管理グループがJP1イベントを受信し，色が変わると上位の管理グループの色も変化します。

  管理グループには，次の種類があります。

  • ルート：システムまたはオブジェクトルートをグループ化したものです。

  • システム：システムを構成するオブジェクトルートをグループ化したものです。

  • カテゴリ：サブカテゴリまたはオブジェクトをグループ化したものです。

  • サブカテゴリ：管理対象のオブジェクトをグループ化したものです。

ツリー形式の管理オブジェクトと管理グループの表示例について，次に示します。

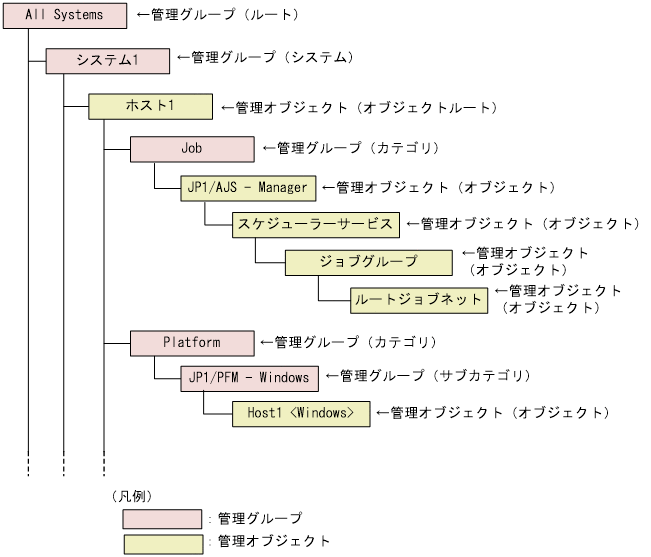

図3‒4　ツリー形式での管理オブジェクトと管理グループの表示例

同じ階層に異なるノードが存在する場合は，優先度が高い順に，ルートノード＞システムノード＞オブジェクトルートノード＞カテゴリノード＞サブカテゴリノード＝オブジェクトノードが表示されます。なお，どのノードにも該当しないノードは，優先度が最上位となります。

IM管理ノードを選択した際に，イベントビューに表示できるイベントは，次の表に示すどれかの条件を満たしている必要があります。

表3‒1　IM管理ノードを選択した際にイベントビューに表示できるイベントの条件

条件	説明
統合監視DBに登録されたJP1イベントであること	インテリジェント統合管理サーバは統合監視DBのイベントを監視・取得して，JP1イベントとIM管理ノードの関連と情報を管理しています。
選択したIM管理ノードが発生元となるイベントであること	選択したIM管理ノード，およびその配下のすべてのIM管理ノードが発生元となるイベントを，イベントビューで一覧表示します。
資源グループ・業務グループを設定している場合は，資源グループ・業務グループの参照権限があるイベントであること	資源グループ・業務グループを設定している場合，ログインしたユーザーに参照権限がないIM管理ノードは，ツリー形式では参照できません。
ユーザーフィルターを通過するイベントであること	ユーザーフィルターを設定している場合，ログインしたユーザーの設定に従って，イベントビューに表示するイベントは制限されます。
