3.4.1 JP1イベントを使った評価
インテリジェント統合管理サーバは,JP1イベントの発生元ホストの情報から,IM管理ノードとJP1イベントのマッピングを行います。その情報を基に,IM管理ノードの状態を評価します。
なお,「All Systems」は状態の情報を持たないため評価の対象外となります。
- 〈この項の構成〉
(1) 評価のタイミング
IM管理ノードの状態の評価は,次のタイミングで行われます。
-
jddupdatetreeコマンドを実行した時
すべてのJP1イベントの情報を元に,すべてのIM管理ノードの状態を評価します。なお,jddupdatetreeコマンドが実行中の場合は,コマンド実行前のIM管理ノードの状態を評価します。
-
インテリジェント統合管理サーバがJP1イベントを取得した時
JP1イベントの発生元ホストの管理オブジェクトに対して,IM管理ノードの状態を評価します。
- 重要
-
評価を行うためには,次の条件を満たしている必要があります。
-
jddcreatetreeコマンド,jddupdatetreeコマンドが正常に実行されている
-
管理対象のIM管理ノードが1つ以上ある
-
- メモ
-
相関イベントの場合は,相関イベントの拡張属性に発生元ホストの情報を含めるように相関を定義し,発生元ホストマッピング機能でこの情報を発生元ホストの属性にマッピングして,IM管理ノードの状態を評価します。
(2) IM管理ノードの状態
IM管理ノードの状態は,優先度の高い順に「緊急」,「警戒」,「致命的」,「エラー」,「警告」,「通知」,「情報」,「デバッグ」,「正常」となります。状態に対応する色は,IM管理ノードに対応するJP1イベントの重大度,対処状況を基に決まります。
[稼働状況]領域に表示されるIM管理ノードの状態とJP1イベントの関係について,次の表に示します。
JP1イベントの対処状況 |
JP1イベントの重大度 |
|||||||
---|---|---|---|---|---|---|---|---|
緊急 |
警戒 |
致命的 |
エラー |
警告 |
通知 |
情報 |
デバッグ |
|
未対処 |
緊急(赤色) |
警戒(赤色) |
致命的(赤色) |
エラー(橙色) |
警告(黄色) |
通知(黄色) |
情報(黄色) |
デバッグ(黄色) |
保留 |
||||||||
処理中 |
||||||||
対処済み |
正常(緑色) |
- メモ
-
評価は基本的にJP1イベントを使用して行うため,JP1/IM - Managerにイベント転送設定やイベント取得フィルターなどを適切に設定し,JP1/IM - Managerに必要なJP1イベントが集まるようにしてください。
(3) 状態の変化と伝播のルール
次に示す操作や事象によってIM管理ノードに関する未対処の重要イベントが無くなると,状態は「正常」に戻ります。
-
正常ではないIM管理ノードが保持しているイベントDB通し番号の重要イベントを「対処済」にする
-
正常ではないIM管理ノードが保持しているイベントDB通し番号の重要イベントを削除する
-
正常ではないIM管理ノードが保持しているイベントDB通し番号の重要イベントを重要イベントと扱わないようにする
-
正常ではないIM管理ノードが保持しているイベントDB通し番号の重要イベントが統合監視DBから消失する
複数の関連したJP1イベントを管理オブジェクトに受信している場合は,各JP1イベントの内容を評価し,一番優先度が高いものを管理オブジェクトの状態とします。
管理オブジェクトに関連したJP1イベントを受信しJP1イベントの内容を評価した結果,管理オブジェクトの状態が変更された場合,変更された管理オブジェクトの状態が上位の管理グループに伝播します。
上位伝播のルールを次に示します。
-
管理オブジェクトの状態が変更されます。
-
1.の変更によって同一階層の管理オブジェクトの最上位の状態が変わった場合,1つ上の管理グループは,直下の管理オブジェクトの変更後の最上位の状態に遷移します。
-
2.で状態が遷移した管理グループの上位に管理グループがある場合,2.と同じルールで状態が上位に伝搬します。ただし,上位の管理グループが「All Systems」の場合は伝搬しません。
-
1.の変更によって,同一階層の管理オブジェクトの最上位の状態が変更されなかった場合は,上位の管理グループの状態も変更されません。

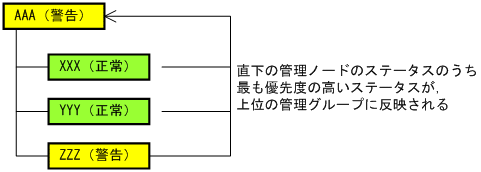

管理グループの状態の例を次の図に示します。
|
XXXの状態変更が管理グループへ伝播する例を,次の図に示します。
|
図中の番号に従って説明します(図中の丸付き番号は,次に示す番号にそれぞれ対応しています)。
-
管理オブジェクトの状態が,「正常」から「エラー」に変わります。
-
同一階層の管理オブジェクトの状態を確認し,最上位の状態が変更されたため,上位の管理グループに状態を伝播します。
-
管理グループの状態が「警告」から「エラー」に変わります。
状態は,管理グループ最上位の「All Systems」の1つ下の階層のシステムまで伝播します。
